Zewnętrzna skrzynka rozdzielcza kabli

Zewnętrzna skrzynka rozdzielcza kabli typu Cotenele DFWK Przyjmuje prefabrykowane, dotykowe głowice kabli z gumy silikonowej pod napięciem, w pełni uszczelnione, w pełni izolowane, bezobsługowe i niezawodne, aby zapewnić bezpieczeństwo osobiste; Zwarta konstrukcja, zwarty i piękny wygląd, dwuwarstwowe pudełko ze stali nierdzewnej, o żywotności ponad 20 lat; Bez wpływu na działanie sieci głównej. Wdrożenie regionalnej konserwacji przerw w dostawie prądu, aby zmniejszyć zakres przerw w dostawie prądu; Może być wyposażony w jeden lub więcej rozłączników obciążenia SF6. Metody okablowania są elastyczne i różnorodne, z maksymalnie ośmioma odgałęzieniami; Dostępne są opcjonalne odgromniki, wskaźniki zwarć, bezpieczniki ograniczające prąd itp., aby spełnić różne wymagania użytkowników.

Zobacz więcej >> Wyślij zapytanie >>

Rozdzielnica rozdzielcza kabli elektrycznych 33KV

W systemie dystrybucyjnym 33 kV rozdzielnica elektryczna ze skrzynką przyłączeniową 33 KV jest bardzo ważnym sprzętem elektrycznym, a Cotenele jest doskonałym przedstawicielem w produkcji tego sprzętu. Nasza europejska rozdzielnica kablowa jest szeroko stosowana w inżynierii kablowej w systemach sieci dystrybucyjnych. Jego głównymi cechami są dwukierunkowe otwieranie drzwi, zastosowanie przepustów ściennych jako szyn łączących oraz istotne zalety, takie jak zwarta konstrukcja, przejrzysty układ kabli i brak konieczności krzyżowania trzech przewodów o dużej rozpiętości.

Zobacz więcej >> Wyślij zapytanie >>

Panel rozdzielczy kabli połączeniowych 22KV

Cotenele jest dużym producentem puszek odgałęźnych kabli średniego napięcia. Produkowany przez nas panel rozdzielczy kabli połączeniowych 22KV wyeksportował wiele krajów i obszarów zamorskich. Panel rozdzielczy kabli połączeniowych 22KV jest kluczowym urządzeniem węzłowym w sieciach dystrybucji energii, używanym głównie do przesyłu i dystrybucji energii. Jest szeroko stosowany w projektach okablowania miejskiego i zasilaniu budynków mieszkalnych. Charakteryzuje się w pełni izolowaną, całkowicie uszczelnioną i bezobsługową charakterystyką.

Zobacz więcej >> Wyślij zapytanie >>

Skrzynka przyłączeniowa do zewnętrznej szafki przyłączeniowej 11KV

Cotenele jest głównym dostawcą sprzętu do inżynierii kablowej w chińskim systemie sieci dystrybucji energii. Nasza europejska skrzynka przyłączeniowa z zewnętrzną szafką przyłączeniową 11KV była w ostatnich latach szeroko stosowana w projektach inżynierii systemów dystrybucyjnych sieci państwowej. Główną cechą zewnętrznej szafy przyłączeniowej jest dwukierunkowe otwieranie drzwi, wykorzystanie przelotowych tulei ściennych jako szyn łączących oraz znaczące zalety, takie jak mała długość, przejrzysty układ kabli i brak konieczności krzyżowania trzech przewodów o dużej rozpiętości.

Zobacz więcej >> Wyślij zapytanie >>

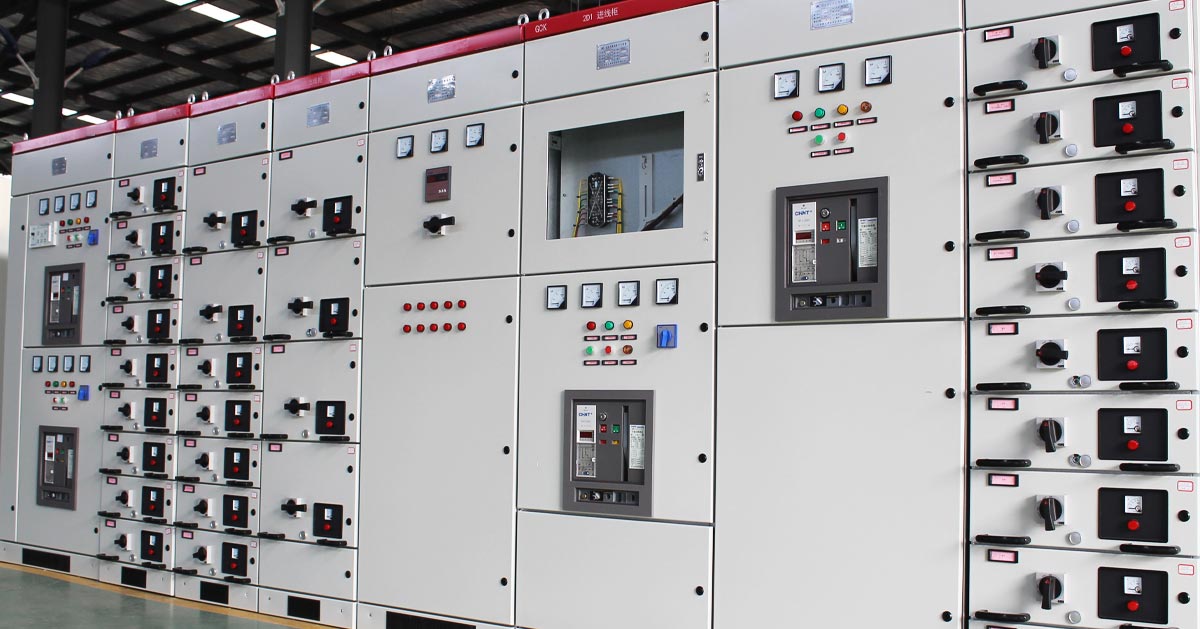

Skrzynka rozdzielcza niskiego napięcia

Cotenele jest dużym producentem rozdzielnic niskiego napięcia. Nasze rozdzielnice niskiego napięcia mają nie tylko duży udział w rynku w Chinach, ale także eksportują na rynki zagraniczne, szczególnie w Afryce i Ameryce Południowej. W Europie nawiązaliśmy długoterminową i stabilną współpracę z niektórymi greckimi agentami. Rozdzielnia niskiego napięcia jest krytycznym ogniwem systemu elektrycznego, dostarczającym energię z głównej sieci do urządzeń końcowych. Można ją uznać za ostateczną bramę do dystrybucji energii. Nasze skrzynki rozdzielcze niskiego napięcia są zgodne z odpowiednią normą międzynarodową, np. IEC 61439.

Zobacz więcej >> Wyślij zapytanie >>

Rozdzielnica niskiego napięcia JP Rozdzielnica niskiego napięcia

Rozdzielnica niskiego napięcia JP jest „wielofunkcyjną zintegrowaną stacją” sprzętu elektroenergetycznego zaprojektowaną z myślą o przystosowaniu się do warunków zewnętrznych. Skrzynka rozdzielcza Cotenele JP integruje wiele modułów funkcjonalnych w solidnej obudowie zewnętrznej, obejmując głównie dystrybucję mocy, pomiar mocy, funkcje zabezpieczające, a także sterowanie i kompensację mocy biernej. Funkcja sterowania i kompensacji mocy biernej to jedna z podstawowych funkcji zintegrowanej skrzynki rozdzielczej niskiego napięcia serii JP, która może automatycznie włączać i wyłączać baterie kondensatorów w zależności od obciążenia sieci, aby kompensować moc bierną, a tym samym znacznie poprawiając współczynnik mocy sieci, zmniejszając straty w linii i poprawiając jakość napięcia.

Zobacz więcej >> Wyślij zapytanie >>

Co to jest rozdzielnica?

Rozdzielnica (znana również jako rozdzielnica w obudowie metalowej lub zmontowany sprzęt dystrybucyjny) to zintegrowany system elektryczny składający się głównie z wyłączników automatycznych i powiązanych urządzeń sterujących.

Łączy w metalowej obudowie komponenty, takie jak wyłączniki, rozłączniki, rozłączniki, bezpieczniki, przekładniki, urządzenia przeciwprzepięciowe, szyny zbiorcze i systemy izolacyjne.

Komponenty te są montowane zgodnie z określonym schematem elektrycznym jednokreskowym, tworząc znormalizowaną i modułową jednostkę dystrybucyjną.

Do głównych funkcji rozdzielnic zalicza się:

Przełączanie obwodów elektrycznych
Sterowanie i ochrona systemu
Pomiar i monitorowanie parametrów elektrycznych

Rozdzielnice niskiego napięcia stosowane są typowo w sieciach dystrybucyjnych o napięciu do 1000 V AC, natomiast rozdzielnice średniego napięcia w systemach od 3,6 kV do 40,5 kV.

Rodzaje rozdzielnic

Rozdzielnice można klasyfikować na podstawie poziomu napięcia, technologii izolacji, projektu konstrukcyjnego i funkcji zastosowania.

1. Klasyfikacja według poziomu napięcia

Aspekt	Rozdzielnica niskiego napięcia	Rozdzielnica średniego napięcia
Zakres napięcia	≤1000 V	3,6 kV-40,5 KV
Zadanie podstawowe	Dystrybucja i sterowanie (terminal)	Odbiór i ochrona (główna linia)
Podstawowy komponent	Wyłącznik kompaktowy (MCCB), Wyłącznik powietrzny (ACB)	Wyłącznik próżniowy (VCB), wyłącznik SF₆
Typowe modele	GGD, GCK, GCS, MNS	KYN28,XGN,C-GIS
Bezpieczeństwo	Ochrona przed wstrząsami, błysk łuku	Ścisłe blokowanie z pięcioma zabezpieczeniami, kontrola odległości izolacji

2. Klasyfikacja według medium izolacyjnego

Rozdzielnica w izolacji powietrznej

Jako podstawowy środek izolacyjny wykorzystuje powietrze. Charakteryzuje się dojrzałą strukturą, łatwą konserwacją i jest szeroko stosowany w tradycyjnych systemach dystrybucyjnych. Typowymi przykładami są szafy niskiego napięcia i rozdzielnice średniego napięcia w obudowach metalowych.

Rozdzielnica w izolacji gazowej

Zawiera wszystkie komponenty wysokiego napięcia w szczelnej komorze wypełnionej SF₆, azotem lub suchym powietrzem. Oferuje doskonałe właściwości izolacyjne, zwartą konstrukcję i dużą zdolność adaptacji do środowiska.

Rozdzielnica w izolacji stałej

Wykorzystuje żywicę epoksydową do hermetyzacji komponentów pod napięciem, zapewniając dużą odporność na trudne warunki, takie jak wilgoć, kurz i zanieczyszczenia.

3. Klasyfikacja według struktury

Rozdzielnica typu stałego

Wszystkie elementy są zamocowane wewnątrz szafki. Charakteryzuje się prostą konstrukcją i ekonomiczną konstrukcją, powszechnie stosowaną w standardowych systemach dystrybucyjnych.

Rozdzielnica wysuwna

Wyłącznik lub jednostka funkcjonalna jest zainstalowana na ruchomym wózku, co pozwala na łatwą konserwację i wymianę. Struktura ta poprawia modułowość i elastyczność operacyjną. Typowym przykładem jest centralnie montowana rozdzielnica średniego napięcia.

Typowe typy rozdzielnic

Jednostka główna pierścienia

Jednostki główne pierścieniowe to kompaktowe systemy dystrybucyjne przeznaczone do zasilania sieci pierścieniowej. Wykorzystują rozłączniki obciążenia w połączeniu z zabezpieczeniem bezpiecznikowym do kontrolowania i izolowania usterek.

RMU są szeroko stosowane w miejskich sieciach dystrybucyjnych, wspólnotach mieszkaniowych, budynkach komercyjnych i obiektach przemysłowych. Są dostępne w wersjach z izolacją powietrzną i gazową, oferując kompaktowe rozmiary, prostą obsługę i niezawodne działanie.

Rozdzielnica montowana centralnie

Rozdzielnica montowana centralnie to wyjmowany system dystrybucji średniego napięcia w obudowie metalowej, zwykle stosowany w zakresie 3,6 kV–12 kV.

Jego konstrukcja jest podzielona na trzy przedziały:

Szyna zbiorcza i przedział przyrządowy
Przedział wyłącznika automatycznego
Przedział kablowy

Taka konstrukcja poprawia bezpieczeństwo i izolację pomiędzy jednostkami funkcjonalnymi. Znajduje szerokie zastosowanie w elektrowniach, obiektach przemysłowych, podstacjach oraz do rozruchu silników wysokiego napięcia. Obsługuje również funkcje zabezpieczeń blokujących, aby zapewnić bezpieczną pracę systemu.

Rozdzielnica w izolacji gazowej

Rozdzielnica w izolacji gazowej zamyka wszystkie elementy elektryczne w szczelnej metalowej obudowie wypełnionej gazem izolacyjnym.

Jest wysoce odporny na wpływy środowiska, takie jak wilgoć, kurz, zanieczyszczenia i atmosfera korozyjna. Jest szeroko stosowany w miejskim transporcie kolejowym, zakładach petrochemicznych, metalurgii i regionach położonych na dużych wysokościach.

W porównaniu z systemami izolowanymi powietrzem, C-GIS jest bardziej kompaktowy, wymaga znacznie mniejszej przestrzeni instalacyjnej i oferuje długą żywotność przy minimalnych wymaganiach konserwacyjnych.

Obszary zastosowań rozdzielnic

Rozdzielnice są szeroko stosowane w:

Systemy wytwarzania energii
Podstacje przesyłowe i dystrybucyjne
Obiekty przemysłowe i górnicze
Miejskie budynki mieszkalne i komercyjne
Centra danych i projekty infrastrukturalne

RMU są powszechnie stosowane w sieciach dystrybucyjnych i kompaktowych podstacjach. Rozdzielnice montowane centralnie stosowane są głównie w układach sterowania średniego napięcia i rozruchu silników. Rozdzielnice w izolacji gazowej są preferowane w trudnych warunkach i ograniczonej przestrzeni.

Scenariusz	Odpowiedni typ szafki	Typowe zastosowanie
Elektrownie, duże podstacje	Montowana centralnie (KYN28), rozdzielnica SN	Dostawa generatora, odbiór transformatora głównego
Parki przemysłowe, średnie przedsiębiorstwa	Montowany centralnie, RMU	Dystrybucja, odbiór mocy
Miejskie obszary mieszkalne, wieżowce	Szafy rozdzielcze RMU, NN	Zasilanie sieci pierścieniowej, dystrybucja końcowa
Obszary położone na dużych wysokościach, wilgotne i zanieczyszczone	C-GIS	Dystrybucja w trudnych warunkach
Górnictwo, petrochemia, transport kolejowy	C-GIS	Zasilanie w trudnych warunkach
Budynki komercyjne, szpitale, centra danych	Rozdzielnica nn (GCK/GCS/MNS)	Oświetlenie, HVAC, dystrybucja sprzętu

Jak wybrać odpowiednią rozdzielnicę

Wybór właściwej rozdzielnicy wymaga oceny kilku kluczowych czynników:

1. Elektryczne warunki pracy

Aby zapewnić stabilną i bezpieczną pracę, należy wziąć pod uwagę poziom napięcia, obciążalność prądową, częstotliwość i charakterystykę obciążenia.

2. Warunki środowiskowe

Temperatura, wilgotność, wysokość nad poziomem morza, poziom sejsmiczny i stopień zanieczyszczenia bezpośrednio wpływają na wydajność izolacji i żywotność sprzętu.

3. Wymagania dotyczące zwarć

Znamionowy krótkotrwały prąd wytrzymywany i zdolność wyłączania muszą odpowiadać poziomowi usterek systemu. Systemy średniego napięcia zazwyczaj korzystają z wartości znamionowych 3 sekund, podczas gdy systemy niskiego napięcia często korzystają z wartości znamionowych 1 sekundy.

4. Załaduj charakterystykę

Różne typy obciążeń wymagają różnych konfiguracji, takich jak panele wyłączników lub systemy rozłączników obciążenia.

5. Środowisko aplikacji

Ogólne obszary śródlądowe: rozdzielnice w izolacji powietrznej
Obszary o ograniczonej przestrzeni: systemy kompaktowe lub izolowane gazem
Dystrybucja wtórna: systemy RMU
Ekspansja przemysłowa: wykorzystuje system modułowy i wysuwany.

6. Typ projektu

Nowe instalacje zazwyczaj wykorzystują nowoczesne, wysokowydajne systemy, natomiast projekty modernizacji mogą opierać się na istniejących konfiguracjach.

7. Wymagania konserwacyjne

Konstrukcja sprzętu powinna umożliwiać łatwą konserwację, zapewniając dobre działanie antykorozyjne i zapobiegające zanieczyszczeniom.

Rozdzielnice w prefabrykowanych podstacjach

Prefabrykowana podstacja integruje rozdzielnicę wysokiego napięcia, transformatory, rozdzielnicę niskiego napięcia i systemy sterowania w kompaktowej obudowie.
