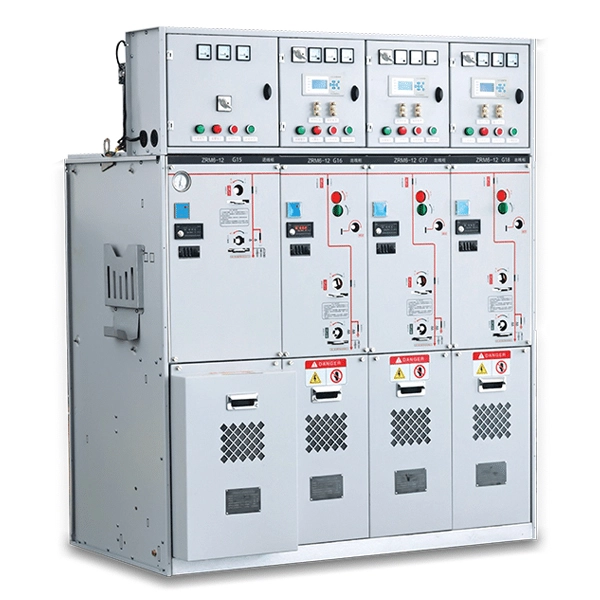

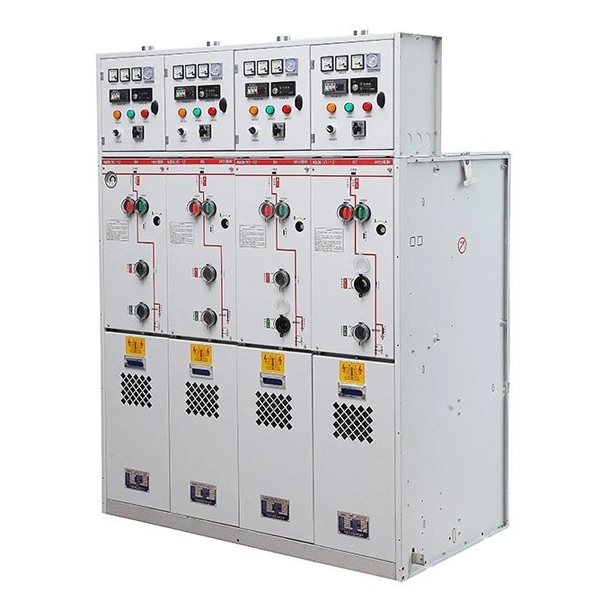

Rozdzielnica średniego napięcia 11KV w izolacji gazowej
Cotenele jest jednym z głównych producentów sprzętu do dystrybucji energii w Chinach. Nasze produkty obejmują rozdzielnice niskiego i średniego napięcia, jednostki główne pierścieniowe i ich wewnętrzne elementy rdzeniowe. Rozdzielnica średniego napięcia w izolacji gazowej 11KV ma zwartą konstrukcję, jest solidna i trwała oraz zapewnia bezpieczną i stabilną pracę. Szeroko stosowane w miejskiej dystrybucji energii, budynkach komercyjnych, elektrowniach wiatrowych i słonecznych oraz obiektach przemysłowych o ograniczonej przestrzeni.
Rozdzielnice w izolacji gazowej to jeden z kluczowych produktów Cotenele. Rozdzielnica w izolacji gazowej średniego napięcia 11 kV to kompaktowe rozwiązanie do dystrybucji energii średniego napięcia w obudowie metalowej, w którym wszystkie elementy pod napięciem, w tym wyłączniki, odłączniki i szyny zbiorcze, są uszczelnione w gazoszczelnym zbiorniku ze stali nierdzewnej wypełnionym gazem izolacyjnym. Ta w pełni uszczelniona konstrukcja zapewnia doskonałą ochronę przed czynnikami środowiskowymi, takimi jak wilgoć, mgła solna, kurz i małe zwierzęta, zapewniając niezawodne działanie C-GIS nawet w trudnych warunkach.
C-GIS jest szeroko stosowany w miejskich sieciach dystrybucji energii, wieżowcach, podstacjach podziemnych, farmach wiatrowych, elektrowniach słonecznych i obiektach przemysłowych, gdzie przestrzeń jest ograniczona, a niezawodność ma kluczowe znaczenie. Połączenie zwartości, wytrzymałości i niskich kosztów cyklu życia sprawia, że jest to preferowany wybór w przypadku systemów dystrybucji średniego napięcia.
Produkty C-GIS firmy Cotenele są zgodne z następującymi kluczowymi normami krajowymi i międzynarodowymi:
GB/T 11022
GB 3906
IEC 62271-200
IEC 62271-100
Parametry techniczne rozdzielnicy w izolacji gazowej
| Kategoria parametrów | Nazwa parametru | Wartość | Uwagi |
| Podstawowa elektryka | Napięcie znamionowe | 12 KV | |
| Częstotliwość znamionowa | 50/60 Hz | Fakultatywny | |
| Prąd znamionowy | 630 ~ 3150 A | Do 4000A w wersjach specjalnych | |
| Poziom izolacji | Napięcie wytrzymywane częstotliwości sieciowej 1 min (faza do fazy i do masy) |
42 KV | Przerwa izolacyjna: 48KV |
| Napięcie wytrzymujące impuls piorunowy (faza- do fazy i do masy) |
75 KV | Przerwa izolacyjna: 85KV | |
| Wytrzymałość częstotliwościowa obwodu pomocniczego Woltaż |
2 KV | Obwody sterujące i pomocnicze | |
| Możliwość przełączania | Znamionowy prąd zwarciowy | 25/31,5/40KA | Wyłącznik automatyczny |
| Znamionowy krótkotrwały prąd wytrzymywany / Czas trwania |
20 ~ 40 KA/3~4 s | ||
| Znamionowy prąd szczytowy wytrzymywany | 50 ~ 100 KA | Stabilność dynamiczna | |
| Znamionowy prąd zwarciowy | 50 ~ 100 KA | ||
| Znamionowy prąd transferu (rozłącznik-bezpiecznik połączenie) |
1750 A | ||
| Mechaniczne i uszczelniające | Trwałość mechaniczna (wyłącznik automatyczny) | ≥10 000 operacji | Typ próżniowy |
| Trwałość mechaniczna (przełącznik obciążenia) | ≥5000 operacji | Puffer SF₆ lub próżnia | |
| Trwałość mechaniczna (odłącznik/uziemienie Przełącznik) |
≥3000 operacji | Przełącznik trójpozycyjny | |
| Ciśnienie znamionowe gazu SF₆ (wskaźnik przy 20 ℃) | 0,02 ~ 0,05 MPa | ||
| Roczny współczynnik wycieku gazu SF₆ | ≤0,01% ~ 0,1% | Wiodący w branży: ≤0,01% | |
| Ochrona i bezpieczeństwo | Stopień ochrony komory gazowej | IP67 | Pyłoszczelne, tymczasowe zanurzenie |
| Stopień ochrony obudowy | IP4X/IP41 | Ochrona przed ciałami stałymi >1 mm | |
| Wytrzymałość na łuk wewnętrzny | 31,5 KA/0,5~1 s | ||
| Środowiskowy Warunki |
Temperatura otoczenia | -25 ℃ ~ + 40 ℃ | Szerszy asortyment na zamówienie |
| Wysokość | ≤3000 m | Obniżenie wartości powyżej 1000 m | |
| Wilgotność względna | Średnia dzienna ≤95% | Średnia miesięczna ≤90% | |
| Typowe wymiary | Szerokość × Głębokość × Wysokość | ~375~600×750~1400×1300~2500 mm | Różni się w zależności od aktualnej oceny |
Jaka jest zasada działania rozdzielnicy w izolacji gazowej?
Główną zasadą działania rozdzielnic średniego napięcia w izolacji gazowej 11KV i głównych jednostek pierścieniowych jest fizyczne odizolowanie części pod napięciem od środowiska zewnętrznego.
Zasada działania: Części pod napięciem rozdzielnic z izolacją gazową lub głównych jednostek pierścieniowych, takich jak wyłączniki, odłączniki i szyny zbiorcze, są uszczelnione w gazoszczelnej skrzynce gazowej ze stali nierdzewnej wypełnionej gazem izolacyjnym pod ciśnieniem, który zastępuje tradycyjne powietrze jako środek izolacyjny, dzięki czemu sprzęt jest odporny na wpływy środowiska.
Izolacja i gaszenie łuku: Gaz izolacyjny w skrzynce gazowej (np. SF₆, N₂, suche powietrze) zapewnia doskonałą izolację. Kiedy obwód się otwiera, wytwarzany jest łuk, a przerywacz próżniowy skutecznie gasi łuk, zapewniając bezpieczne rozłączenie.
Kluczowe elementy: Typowa jednostka C-GIS składa się głównie ze zbiornika gazu, elementów przełączających (wyłącznik próżniowy, odłącznik itp.), mechanizmu operacyjnego, a także przedziału sterowniczego niskiego napięcia i przedziału kablowego.
Jakie są zalety rozdzielnic w izolacji gazowej lub jednostek głównych pierścieniowych?
W porównaniu z tradycyjną rozdzielnicą w izolacji powietrznej, rozdzielnica w izolacji gazowej średniego napięcia 11KV ma wiele znaczących zalet.
Po pierwsze, gaz izolacyjny pod ciśnieniem ma wytrzymałość dielektryczną od dwóch do trzech razy większą od powietrza. Używanie tego rodzaju gazu, takiego jak SF₆, N₂, suche powietrze może znacznie poprawić skuteczność izolacji. Przy wyższych poziomach napięcia ta zaleta jest bardziej wyraźna, co charakteryzuje się bardziej kompaktowymi rozmiarami, co pomoże nam opracować mniejsze, oszczędzające miejsce urządzenia.
Po drugie, oprócz doskonałej izolacji, gaz pod ciśnieniem może również zwiększyć zdolność gaszenia łuku, co poprawi skuteczność wyłączania obwodu.
Po trzecie, w pełni uszczelniona i hermetyczna konstrukcja sprawia, że sama rozdzielnica jest odporna na zewnętrzne szkodliwe czynniki środowiskowe, takie jak kondensacja, zanieczyszczenia, małe zwierzęta i zanieczyszczenia chemiczne. Dlatego może niezawodnie działać w trudnych i wymagających środowiskach. W 2002 r. na rzece Łabie w Niemczech miała miejsce poważna powódź, ale zalane nadmuchiwane rozdzielnice szybko wznowiły pracę, demonstrując niezawodną i bezpieczną pracę szaf z izolacją gazową w trudnych warunkach.
W porównaniu do tradycyjnego AIS, C-GIS wykazuje znaczące zalety w kilku wymiarach, ale ma też pewne ograniczenia
Jakie są zalety produktów w rozdzielnicy KYN61-40.5?
| Aspekt | C-GIS | AIS |
| Rozmiar i ślad | Kompaktowy: około 1/3 objętości AIS, znacznie oszczędzając miejsce na podłodze podstacji. | Duży: wymaga znacznej przestrzeni dla odstępów międzyfazowych i międzyfazowych. |
| Środowiskowy Zdolność adaptacji |
Doskonały: w pełni uszczelniony, o wysokim stopniu ochrony, odporny na kondensację, zanieczyszczenia, mgłę solną i małe zwierzęta. Idealny do trudnych warunków (na zewnątrz, na wybrzeżu, na dużych wysokościach). | Słabe: Otwarta struktura, podatna na warunki środowiskowe, podatna na wady kondensacji w wilgotnych obszarach. |
| Koszt utrzymania | Bardzo niski: podstawowe komponenty są bezobsługowe, co znacznie ogranicza ręczne inspekcje i prace konserwacyjne; niższe koszty cyklu życia. | Wyższa: Wymaga regularnego czyszczenia, kontroli i konserwacji. |
| Bezpieczeństwo | VeryHigh: Części pod napięciem całkowicie zamknięte, co zmniejsza ryzyko porażenia prądem elektrycznym dla operatorów; wysokie bezpieczeństwo operacyjne. | Umiarkowane: odsłonięte części pod napięciem, stwarzające pewne ryzyko dla bezpieczeństwa. |
| Środowiskowy Życzliwość |
Trend: Tradycyjny SF₆ ma wysoki potencjał globalnego ocieplenia, ale nowe, przyjazne dla środowiska gazy (suche powietrze, N₂) stają się głównym nurtem, umożliwiając „zielone” sieci. | Lepiej: Brak emisji gazów cieplarnianych. |
| Inwestycja początkowa | Wyższy: złożona technologia i wysoka precyzja produkcji prowadzą do wyższych kosztów zakupu niż AIS. | Niższy: dojrzała technologia, stosunkowo przystępna cenowo. |
| Konserwacja Wygoda |
Niewygodne: elementy wewnętrzne nie są widoczne; usterki wewnętrzne są trudniejsze do zlokalizowania i naprawy, co prowadzi do dłuższych czasów przestojów. | Wygoda: Widoczne komponenty, usterki łatwe do zlokalizowania i wymiany. |

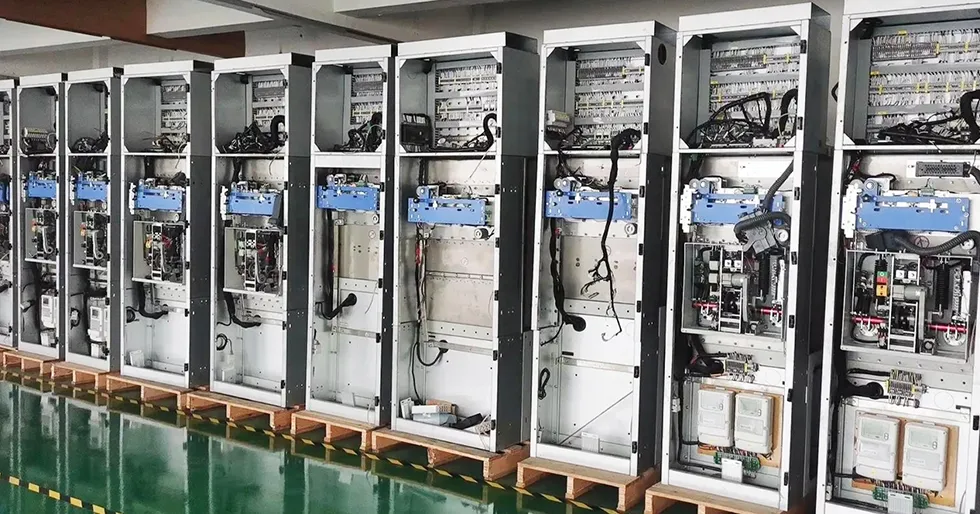

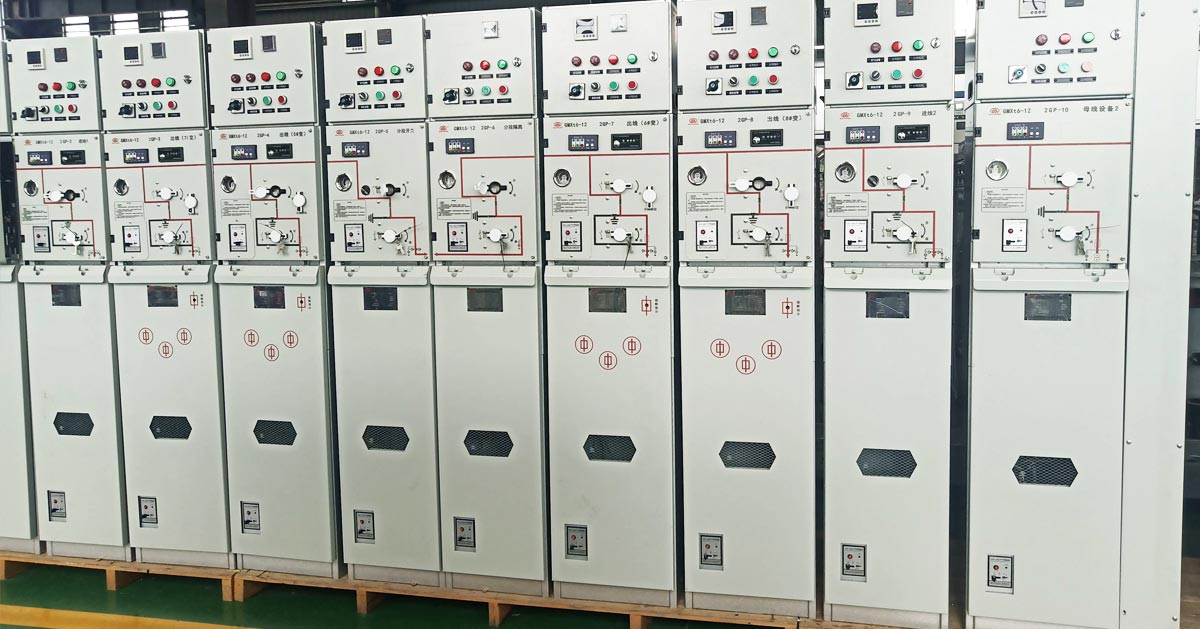

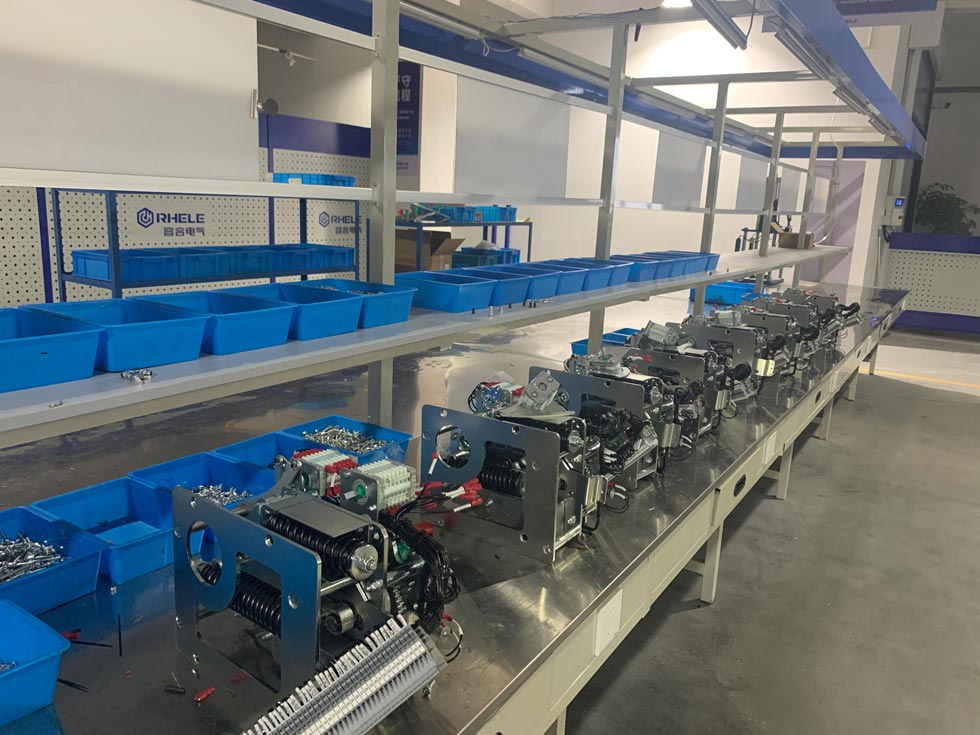

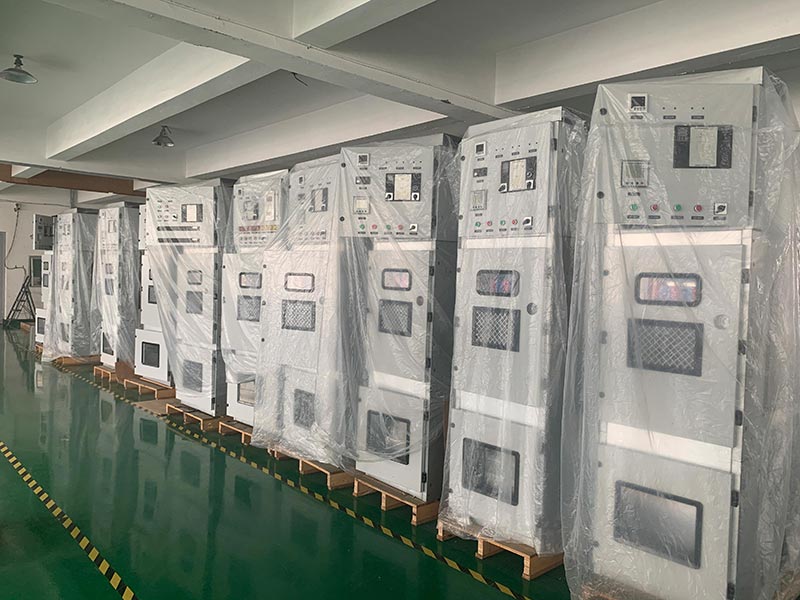

Warsztat produkcyjny

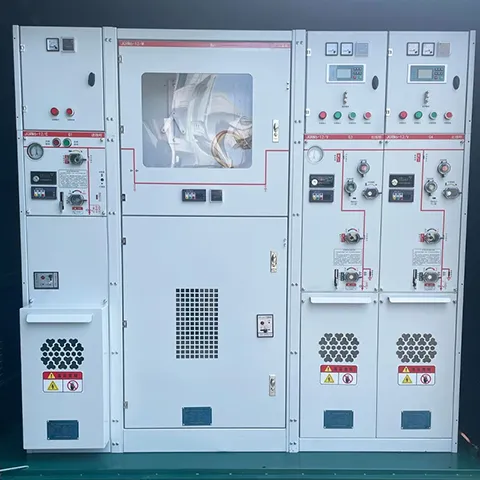

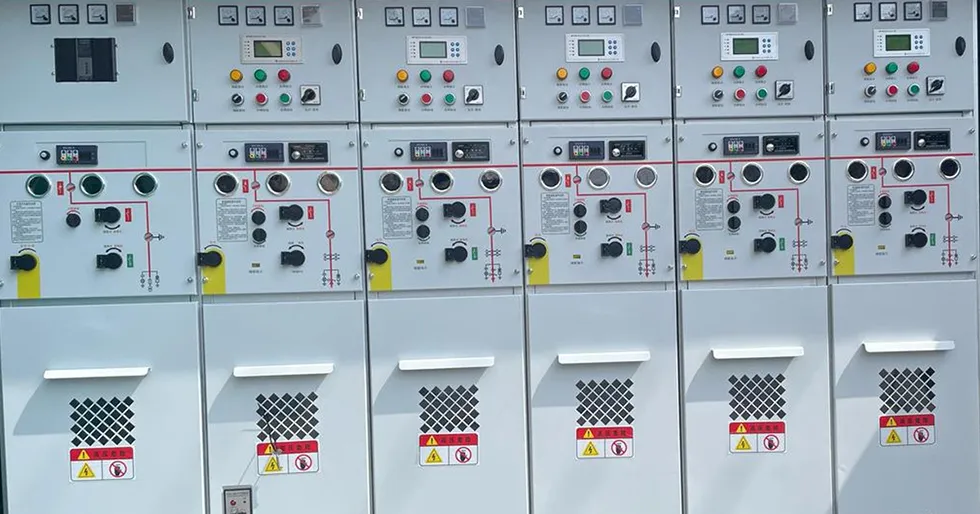

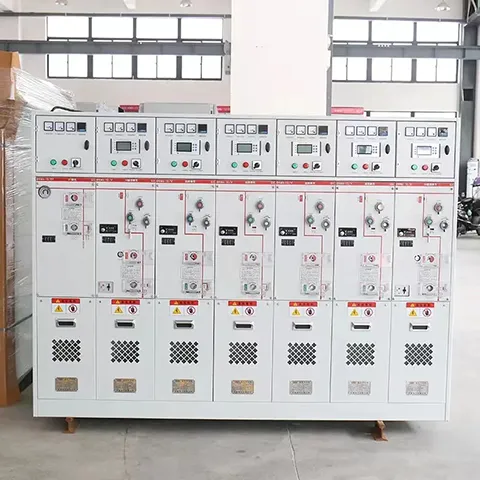

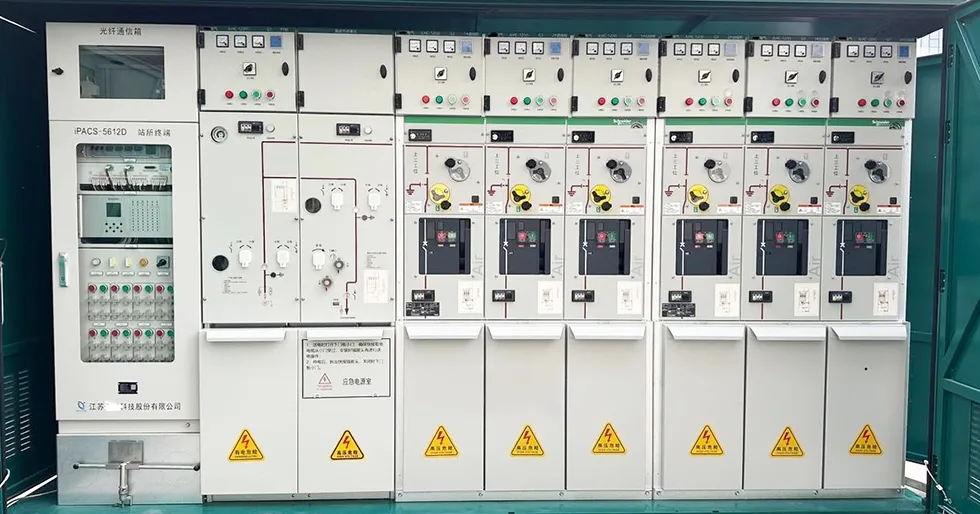

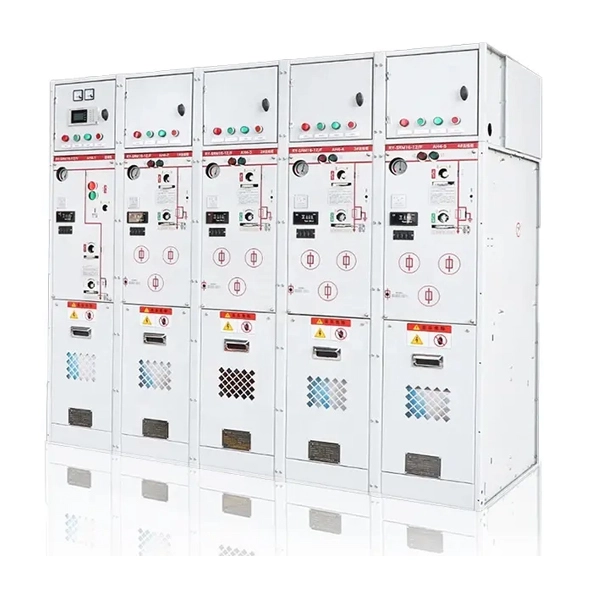

Pokazy produktów
