Rozdzielnica niskiego napięcia JP Rozdzielnica niskiego napięcia

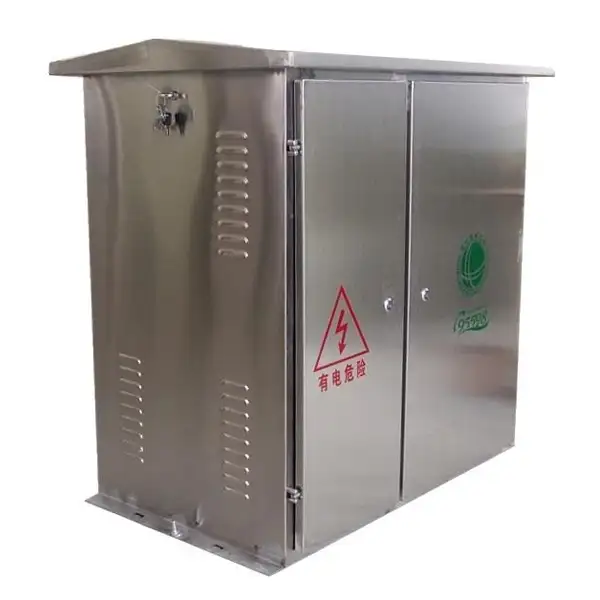

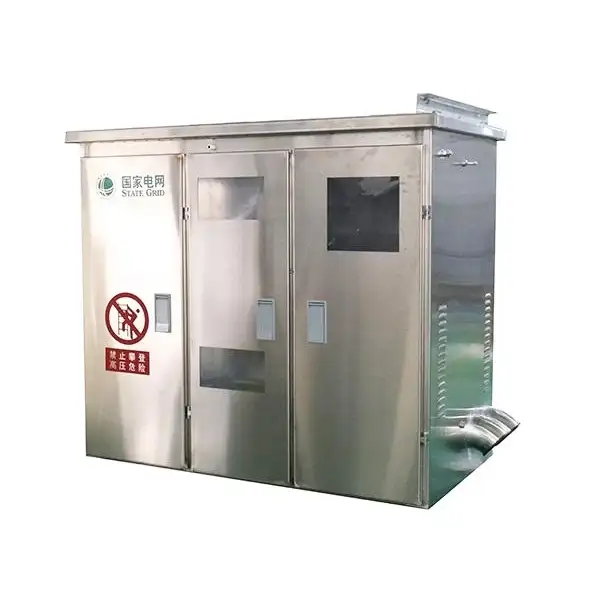

Rozdzielnica niskiego napięcia Cotenel JP Rozdzielnica niskiego napięcia łączy w sobie wiele funkcji, takich jak dystrybucja mocy, sterowanie, ochrona, kompensacja mocy biernej i pomiar energii, z opcjonalnym modułem ochrony upływowej dostępnym na żądanie. Zintegrowana skrzynka rozdzielcza niskiego napięcia serii JP jest wykonana z wysokiej jakości stali nierdzewnej 201 lub 304 z elektrostatycznym wykończeniem malowanym proszkowo. Ta skrzynka rozdzielcza jest odporna na warunki atmosferyczne i redukuje odblaski, a piankowy panel drzwiowy jest mocny i trwały oraz może zachować swój kształt niezmieniony przez długi czas. Kłódki wyposażone w skrzynkę rozdzielczą niskiego napięcia serii JP zwiększają bezpieczeństwo przed manipulacją, a standardowe, montowane z boku uchwyty do podnoszenia ułatwiają instalację i obsługę na miejscu. Ta skrzynka rozdzielcza niskiego napięcia doskonale nadaje się do systemów prądu przemiennego 50 Hz o napięciu znamionowym poniżej 0,4 kV, jest zgodna z normami GB7251.1-1997 i ISO9001. Skrzynka rozdzielcza niskiego napięcia JP ma kompaktowe wymiary, jest łatwa w montażu i ma niskie koszty konserwacji, dzięki czemu idealnie nadaje się do środowisk zewnętrznych lub wiejskich, które wymagają wysokiego poziomu ochrony i niezawodnej, długoterminowej wydajności. Jest to idealny wybór dla nowoczesnych sieci dystrybucyjnych niskiego napięcia.

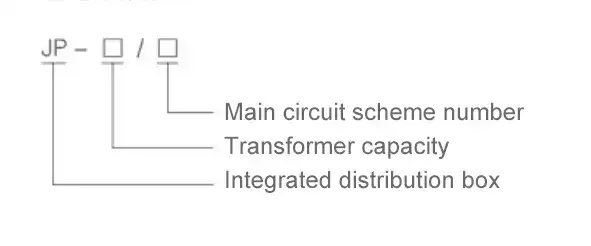

Model i znaczenia

Główne parametry techniczne

Warunki pracy

1. Temperatura otoczenia:-25 ℃+40 ℃;

2. Wilgotność względna powietrza:średnia dzienna nie przekraczająca 90%, średnia miesięczna nie przekraczająca 90%

3. Wysokość:nie przekraczająca 2000 m;

4. Zainstaluj w miejscu pozbawionym silnych wibracji i uderzeń oraz gazów powodujących korozję.

Co to jest rozdzielnica niskiego napięcia JP NN?

Sercem zintegrowanej skrzynki rozdzielczej niskiego napięcia serii JP jest „integracja” strukturalna, która integruje wszystkie moduły funkcjonalne wymagane dla całego obszaru dystrybucji energii w solidnej obudowie, w tym:

1. Dystrybucja mocy:Rozdzielnica niskiego napięcia JP może bezpiecznie i niezawodnie rozdzielać energię elektryczną wytwarzaną przez transformatory do różnych obwodów odgałęzionych;

2. Pomiar energii:Skrzynki rozdzielcze niskiego napięcia JP mogą dokładnie mierzyć pobór mocy poprzez wbudowane pomieszczenia pomiarowe i przekładniki prądowe i zwykle posiadają funkcje zabezpieczające przed manipulacją;

3. Funkcja ochrony:Ta skrzynka rozdzielcza JP może zapewnić ochronę przed przeciążeniem, zwarciem, wyciekiem, przepięciem, zbyt niskim napięciem, utratą fazy i przepięciami, aby zapewnić bezpieczeństwo elektryczne; Oraz sterowanie i kompensacja mocy biernej.

4. Kompensacja mocy biernej:Funkcja kompensacji mocy biernej zintegrowanej skrzynki rozdzielczej niskiego napięcia serii JP jest jedną z głównych zalet szaf JP, ponieważ może ona automatycznie przełączać baterie kondensatorów w zależności od obciążenia sieci w celu kompensacji mocy biernej, znacznie poprawiając współczynnik mocy (do 0,95), zmniejszając straty w linii i poprawiając jakość napięcia.

5. Struktura wewnętrzna i charakterystyka

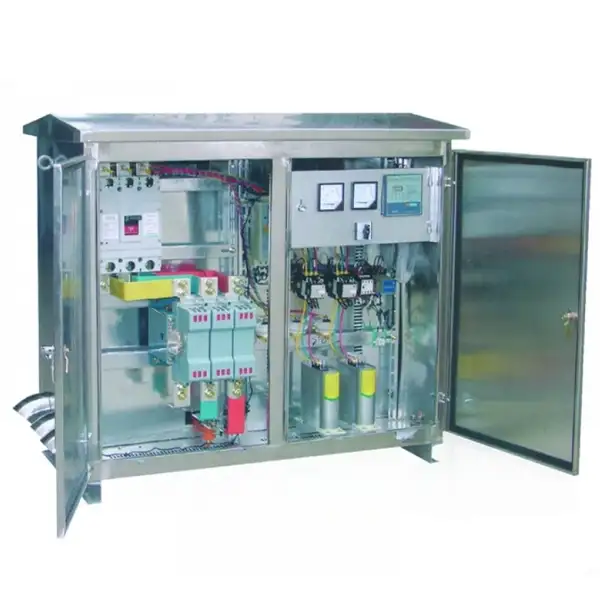

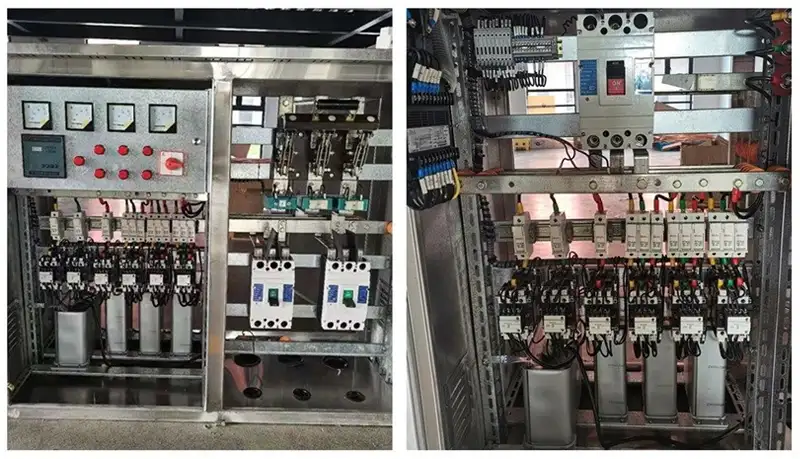

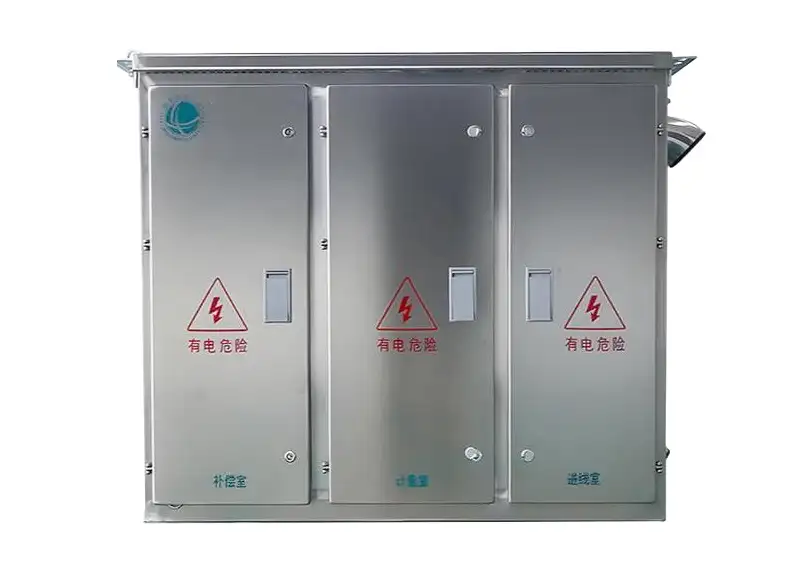

Skrzynka rozdzielcza niskiego napięcia JP charakteryzuje się przejrzystym podziałem funkcjonalnym, zwykle podzielonym na przedział pomiarowy, przedział linii dopływowej, przedział wyłącznika zasilania i przedział kompensacji mocy biernej. Cechy tej struktury sprawiają, że instalacja, kontrola i konserwacja są bardzo wygodne. Skrzynka rozdzielcza JP jest przeznaczona specjalnie do zastosowań zewnętrznych. Jej obudowa jest zwykle wykonana z wysokiej jakości stali lub stali nierdzewnej, o typowym poziomie ochrony IP44 (niektóre modele mogą osiągnąć IP65), co skutecznie chroni przed wodą deszczową, kurzem i zakłóceniami elektromagnetycznymi. Szafa jest również wyposażona w dedykowane wodoodporne kolanka do wejścia i wyjścia kabla. Jeśli chodzi o inteligencję, szafy JP nowej generacji działają jak „nerwy obwodowe” inteligentnej sieci. Integrują wewnętrzne moduły do ​​akwizycji danych, komunikacji zdalnej (GPRS/światłowód) i monitorowania obciążenia. Moduły te umożliwiają centrum sterowania mocą realizację zdalnej telemetrii, zdalnej sygnalizacji, zdalnego sterowania i zdalnej regulacji (funkcje „czterech zdalnych”), uzyskując inteligentne zarządzanie siecią.

Typowy zakres zastosowań paneli JP

1. Renowacja sieci wiejskiej:Szafa JP została pierwotnie zaprojektowana dla wiejskich środowisk energetycznych. Na przykład w projekcie renowacji sieci wiejskiej w hrabstwie północnym po jednolitej wymianie starego sprzętu na nowe szafy JP współczynnik mocy w obszarze dystrybucji wzrósł z 0,75 do ponad 0,95, średni wskaźnik utraty linii spadł o 3 do 5 punktów procentowych, a wskaźnik wypadków spowodowanych wyłączeniem niskiego napięcia spadł o ponad 60%, znacznie poprawiając niezawodność i bezpieczeństwo zasilania.

2. Renowacja starej społeczności miejskiej:W przypadku starzejących się obiektów dystrybucji energii w miastach, które są przytłoczone rosnącym obciążeniem energią elektryczną, wyposażenie ich w szafy JP integrujące kompensację mocy biernej i inteligentne funkcje monitorowania może zwiększyć wydajność zasilania o około 20% bez konieczności dodawania nowej mocy, skutecznie rozwiązując jednocześnie problemy niestabilności napięcia.

3. Przedsiębiorstwa przemysłowe i górnicze oraz kompleksy handlowe:W fabrykach, oświetleniu ulicznym, wspólnotach mieszkaniowych i podobnych miejscach szafy JP nie tylko wykonują podstawową dystrybucję mocy, ale dzięki funkcji kompensacji mocy biernej mogą również znacznie zaoszczędzić na podstawowych opłatach za energię elektryczną.

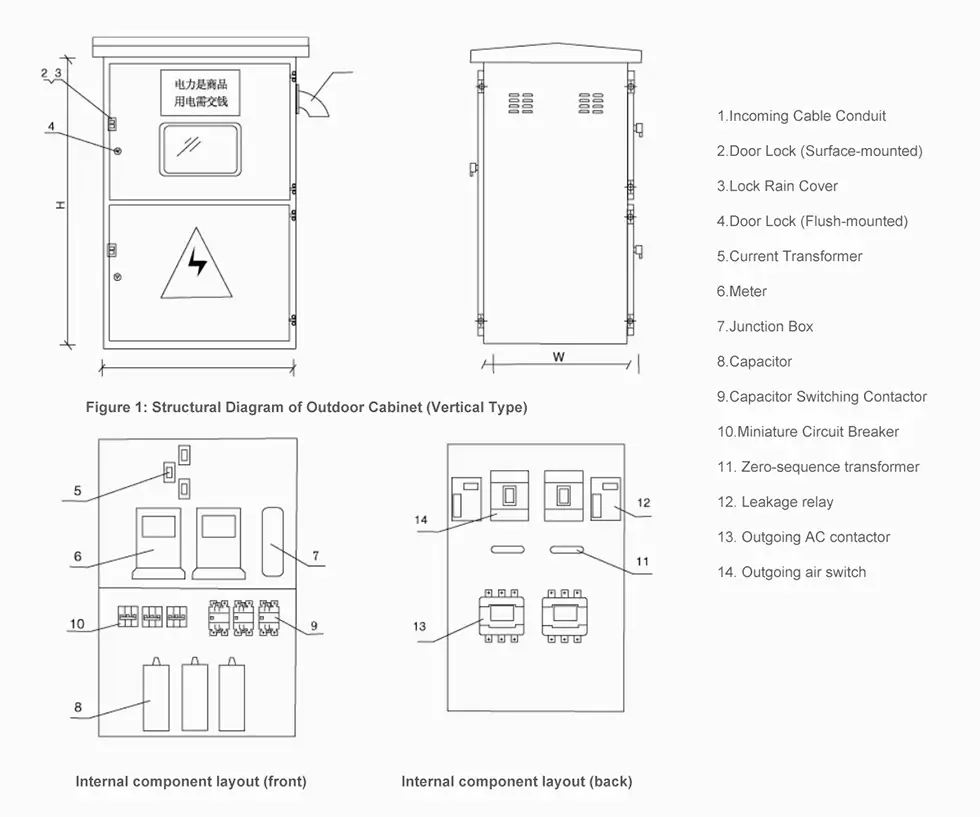

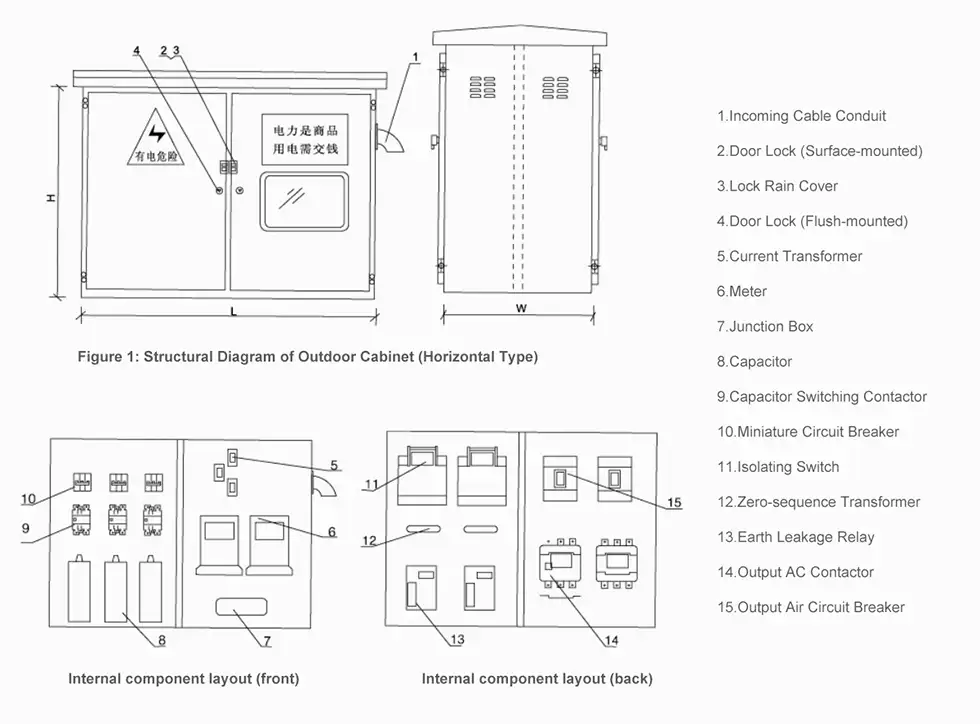

Schematyczny diagram budowy i wymiarów skrzynki

Wymiary pudełka poziomego

Wymiary zewnętrzne skrzynki pionowej

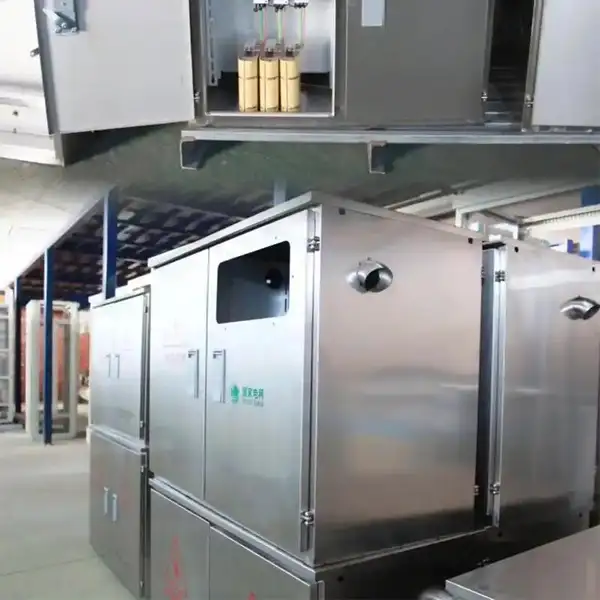

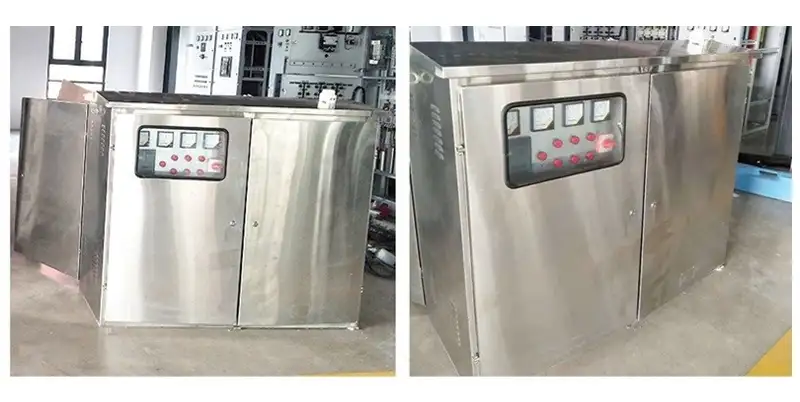

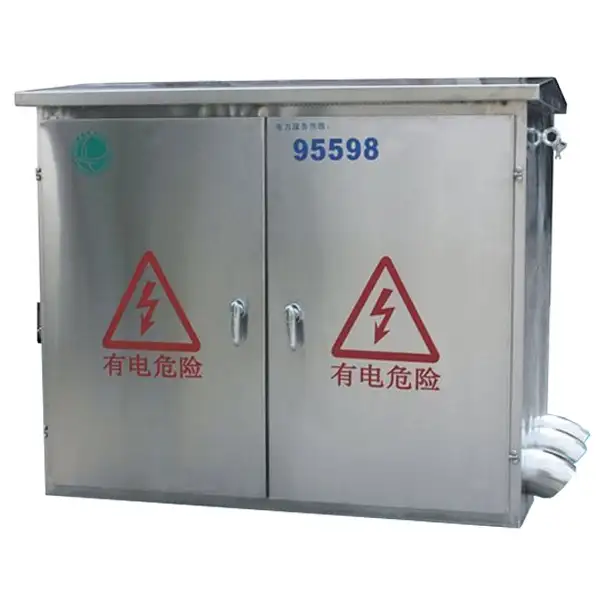

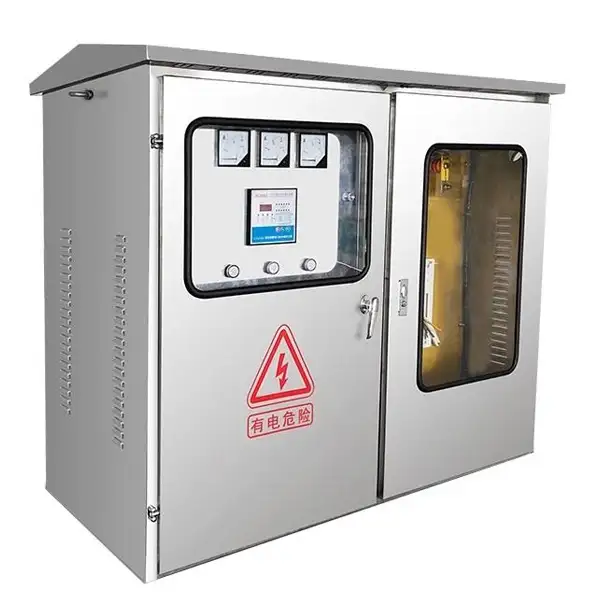

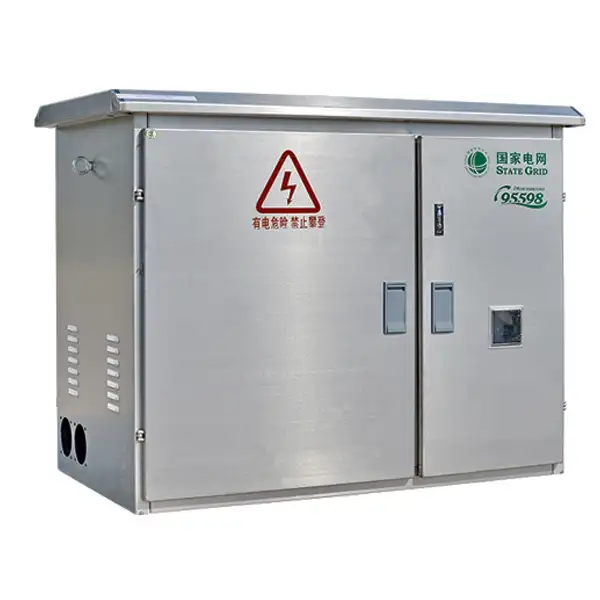

Produkty pokazują
