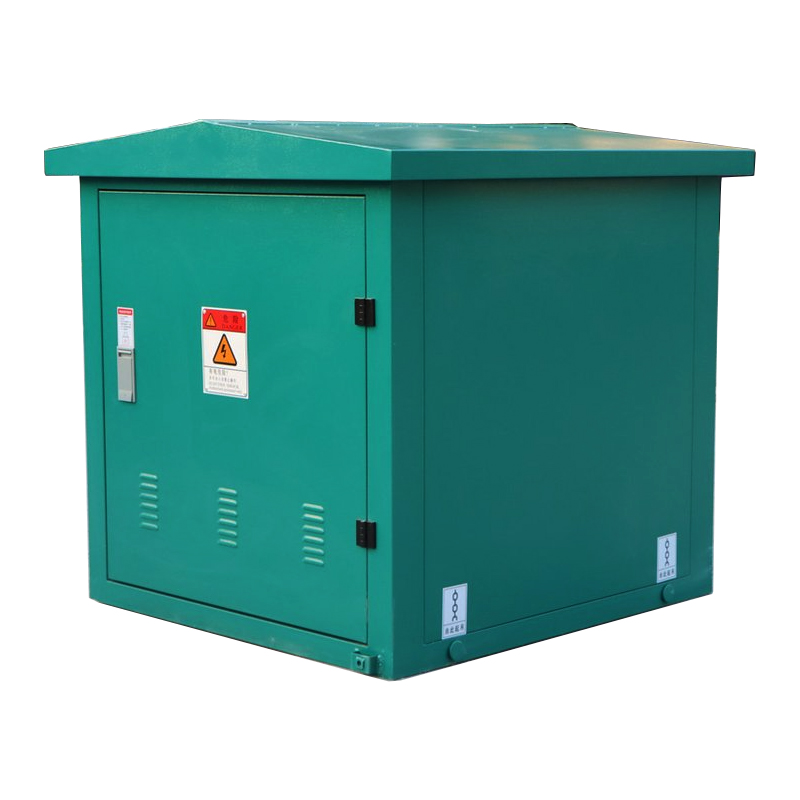

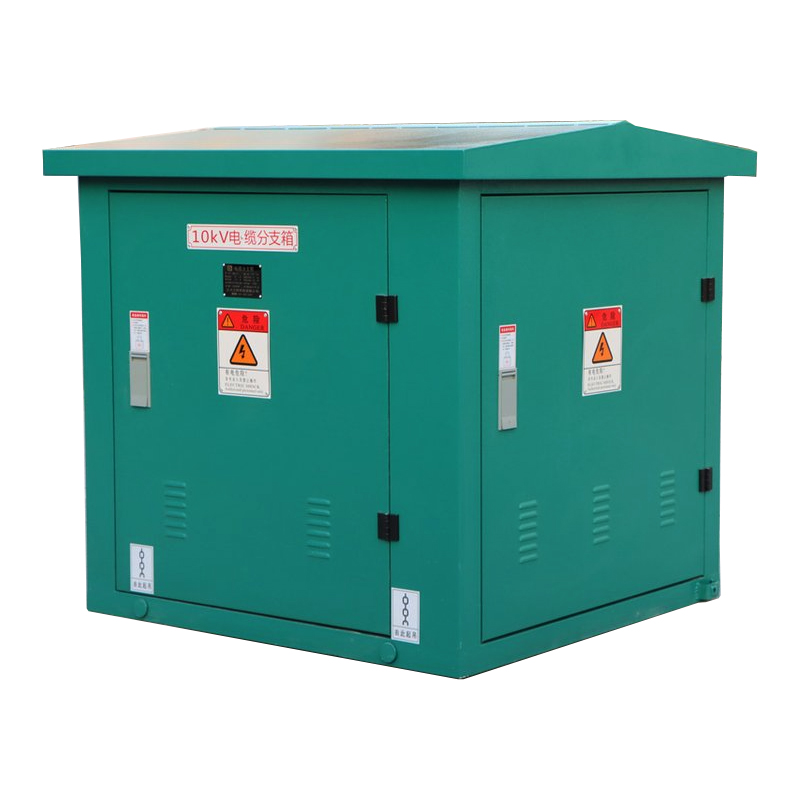

Panel rozdzielczy kabli połączeniowych 22KV

Panel rozdzielczy kabli połączeniowych 22 kV wyprodukowany przez Cotenele to wysoce niezawodne, w pełni izolowane, w pełni uszczelnione zewnętrzne urządzenie dystrybucyjne, rozwiązujące problemy związane z zajmowaniem dużych terenów i niskim poziomem bezpieczeństwa w tradycyjnych liniach napowietrznych, umożliwiając „okablowanie podziemne” i „bezolejową transformację” sieci elektroenergetycznych. Ta skrzynka rozgałęźna kablowa 24 kV to zewnętrzne urządzenie dystrybucyjne średniego napięcia o napięciu znamionowym 24 kV i częstotliwości znamionowej 50 Hz. Instaluje się go w węzłach lub rozgałęzieniach kabli elektroenergetycznych w celu rozdzielenia jednego pola zasilającego do wielu pól odpływowych, powszechnie stosowanych w sieciach pierścieniowych lub systemach dystrybucji promieniowej.

Struktura i komponenty

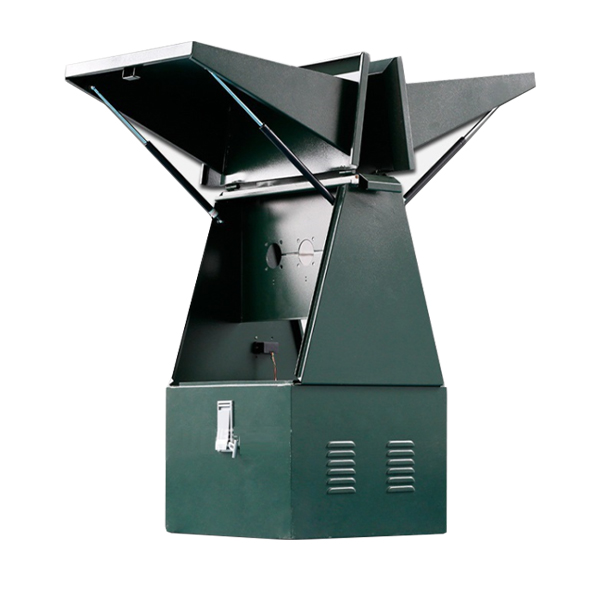

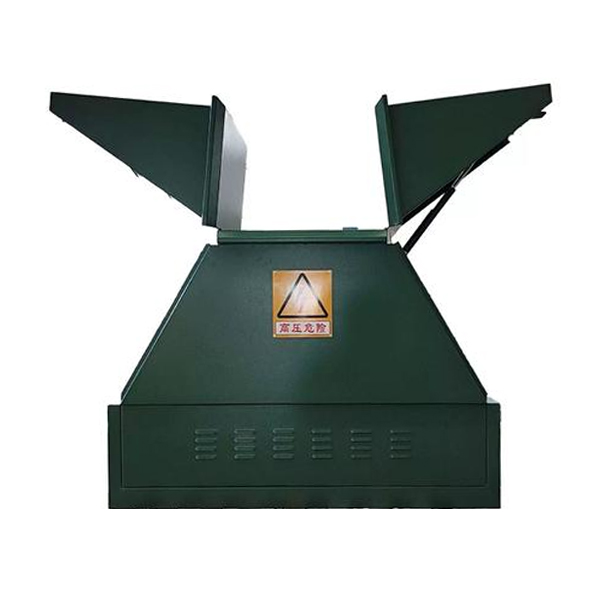

Konstrukcja obudowy panelu rozdzielczego kabli połączeniowych Cotenele jest zwarta, solidna i trwała i obejmuje następujące dwie części:

1. Obudowa

• Materiał: Materiał powłoki skrzynki elektrycznej 22KV jest zwykle wykonany ze stali nierdzewnej, stali walcowanej na zimno lub stali ocynkowanej, która ma doskonałą odporność na korozję i uderzenia mechaniczne.
• Stopień ochrony: Materiał powłoki panelu rozdzielczego kabli przyłączeniowych 22KV jest zwykle wykonany ze stali nierdzewnej, stali walcowanej na zimno lub stali ocynkowanej, która ma doskonałą odporność na korozję i odporność na uderzenia mechaniczne.
• Stopień ochrony: Stopień ochrony obudowy panelu dystrybucji kabli zazwyczaj osiąga IP33 lub wyższy (np. IP34D) w oparciu o najnowsze standardy, może zapewnić ochronę przed deszczem, kurzem i korozją w trudnych warunkach zewnętrznych.
• Projekt konstrukcyjny: Ten panel rozdzielczy kabli połączeniowych ma wystarczającą wytrzymałość mechaniczną i jest wyposażony w odporny na deszcz rowek i uszczelkę drzwiczek, wewnętrzne zaciski kablowe i zaciski uziemiające.

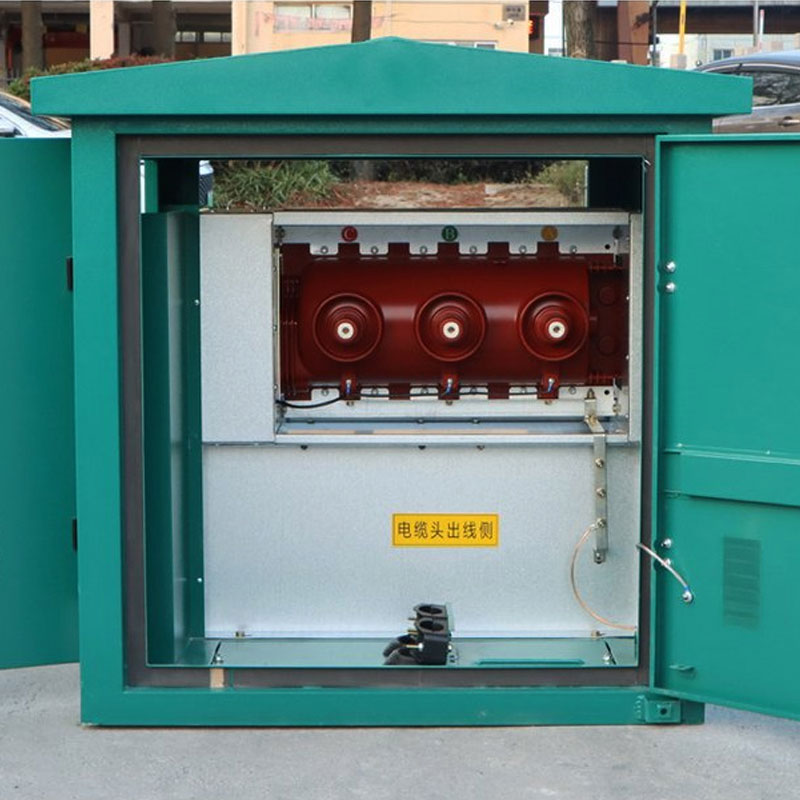

2. Przedziały wewnętrzne i komponenty

• Przedział szyn zbiorczych (złącze rdzenia): Panel rozdzielczy kabli przyłączeniowych 22 kV zwykle wykorzystuje przewody (złącza dwustronne) lub prefabrykowane szyny zbiorcze z gumy silikonowej jako złącza przewodzące. W konstrukcji szyn zbiorczych zastosowano izolację powietrzną lub stałą, co pozwala uzyskać przejrzysty układ kabli bez konieczności stosowania dużych rozpiętości.
• Złącza kablowe (złącza rozłączne): Podstawowe elementy skrzynki okablowania 22 kV obejmują głównie złącze obwodu głównego 630 A, które jest mocowane za pomocą śrub, tworząc główny kanał, oraz złącze odgałęźne 200 A, które jest podłączone po stronie użytkownika poprzez podłączenie pod napięciem.
• System uziemienia: Wewnątrz skrzynki rozdzielczej skrzynki przyłączeniowej 22 kV znajduje się główna szyna uziemiająca. Wszystkie elementy metalowe i warstwy ekranujące kabla wewnątrz skrzynki przyłączeniowej 22 kV muszą być niezawodnie uziemione, aby zapewnić bezpieczną pracę.

Opcjonalne komponenty funkcjonalne:

• Wskaźnik obecności napięcia: Główną funkcją tego elementu jest wyświetlanie, czy szyna zbiorcza lub kabel jest pod napięciem, zapobieganie przypadkowemu kontaktowi i zapewnienie bezpieczeństwa personelu.
• Ogranicznik przepięć: Odgromniki instaluje się po stronie wejściowej lub wyjściowej, aby zapobiec uszkodzeniu sprzętu spowodowanemu przepięciem piorunowym.
• Wskaźnik awarii: Ten wskaźnik jest instalowany na kablu w celu szybkiego zlokalizowania lokalizacji usterek sprzętu.
• Zespół rozłącznika obciążenia: W skrzynkach odgałęźnych kabli typu przełącznikowego zwykle stosuje się rozłączniki izolujące obciążenie typu SF6 lub próżniowe w celu odcięcia prądu obciążenia.

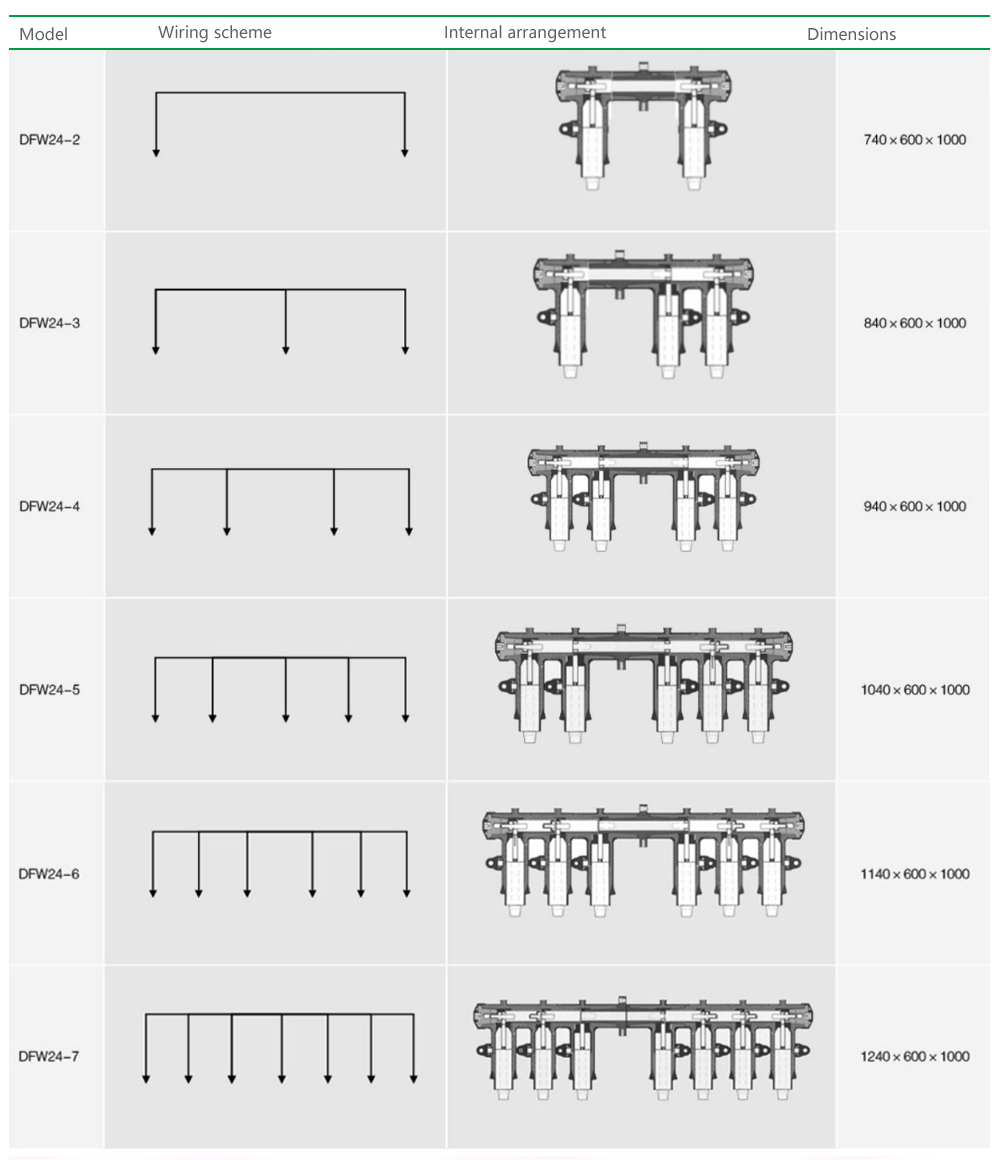

Główne parametry techniczne

Często zadawane pytania (FAQ)

1. P: W jaki sposób osiąga się możliwość podłączenia pod napięciem w puszkach odgałęźnych 24 kV?

Odp.: Dotyczy to głównie złączy 200A w puszkach rozgałęźnych typu US. Złącza te posiadają wewnętrzne funkcje gaszenia łuku lub specjalną konstrukcję, a dzięki dedykowanemu narzędziu operacyjnemu można je podłączać/odłączać pod obciążeniem, pełniąc funkcję rozłącznika obciążenia. Uwaga: Złącza obwodu głównego 630 A nie mogą być nigdy podłączone/odłączone pod napięciem; można je wkręcać/odkręcać za pomocą narzędzia dopiero po odłączeniu zasilania.

2. P: Dlaczego niektóre skrzynki rozgałęźne są drogie, a inne tanie?

Odp.: Różnice w cenach wynikają głównie z materiałów wewnętrznych (importowana guma silikonowa vs. domowe, przewodniki w całości miedziane vs. inne), materiału obudowy (stal nierdzewna vs. zwykła stal malowana) oraz włączenia jednostek przełączających. Rozgałęźnik z wyłącznikiem SF6 kosztuje znacznie więcej niż typ podstawowy.

3. P: Czy złącza wewnętrzne są podatne na awarie z powodu wnikania wilgoci?

Odp.: Wysokiej jakości puszki rozgałęźne wykorzystują prefabrykowane złącza z gumy silikonowej. Kauczuk silikonowy ma doskonałą hydrofobowość i wysoką elastyczność. Po prawidłowym zamontowaniu (czysty interfejs) uszczelnienie z kablem jest niezwykle skuteczne, umożliwiając krótkotrwałe zanurzenie w wodzie. Odporność na wilgoć jest bardzo duża przy prawidłowej instalacji.

4. P: Jaka jest różnica pomiędzy skrzynką odgałęźną a rozdzielnią (jednostką główną pierścieniową)?

Odp.: Rozgałęźnik kablowy średniego napięcia nie posiada wewnętrznego wyłącznika, który nie odcina prądu zwarciowego i służy jedynie jako fizyczny punkt podłączenia. Jednostka główna pierścieniowa (RMU) jest wyposażona w urządzenia przełączające (wyłączniki/rozłączniki obciążenia) z funkcjami zabezpieczającymi, sterującymi i pomiarowymi. Pomiędzy nimi znajduje się skrzynka odgałęźna typu przełącznikowego, a jej funkcja jest podobna do kompaktowej jednostki zewnętrznej sieci pierścieniowej.

5. P: Czy do zainstalowania puszki kablowej wymagany jest fundament?

O: Tak. Chociaż samo urządzenie można zamontować na ziemi, aby zapewnić odpowiedni promień zgięcia kabla, wodoodporność, ochronę przed kurzem i wygodę obsługi, zwykle wymagany jest betonowy cokół (o wysokości około 30–50 cm). Puszka mocowana jest do cokołu, a kable wprowadzane są od dołu.
