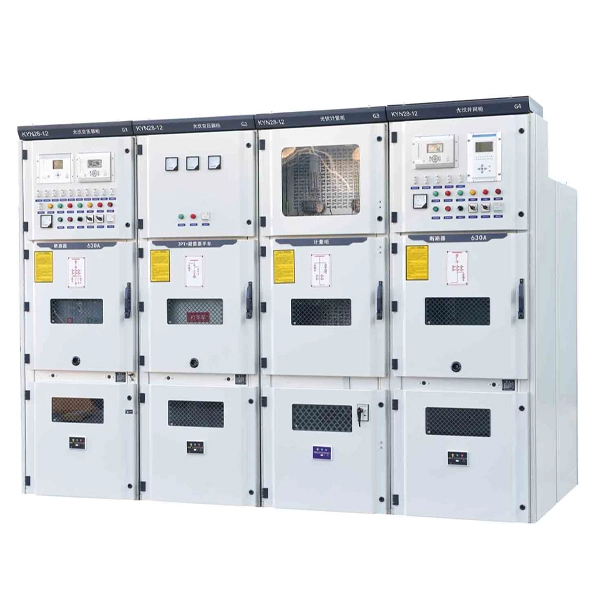

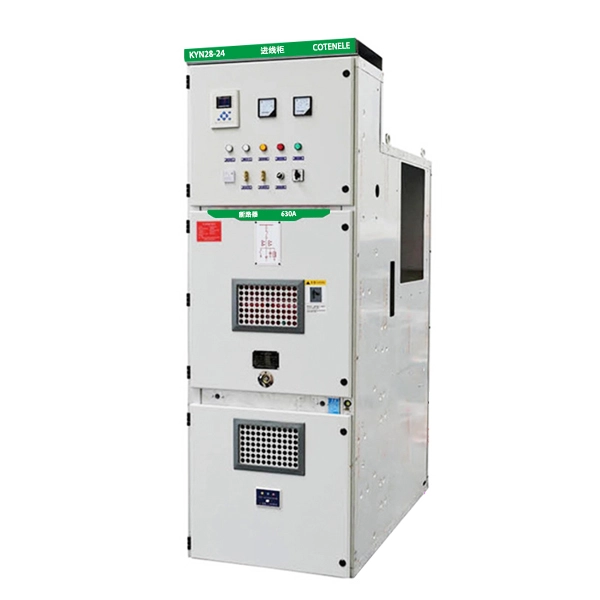

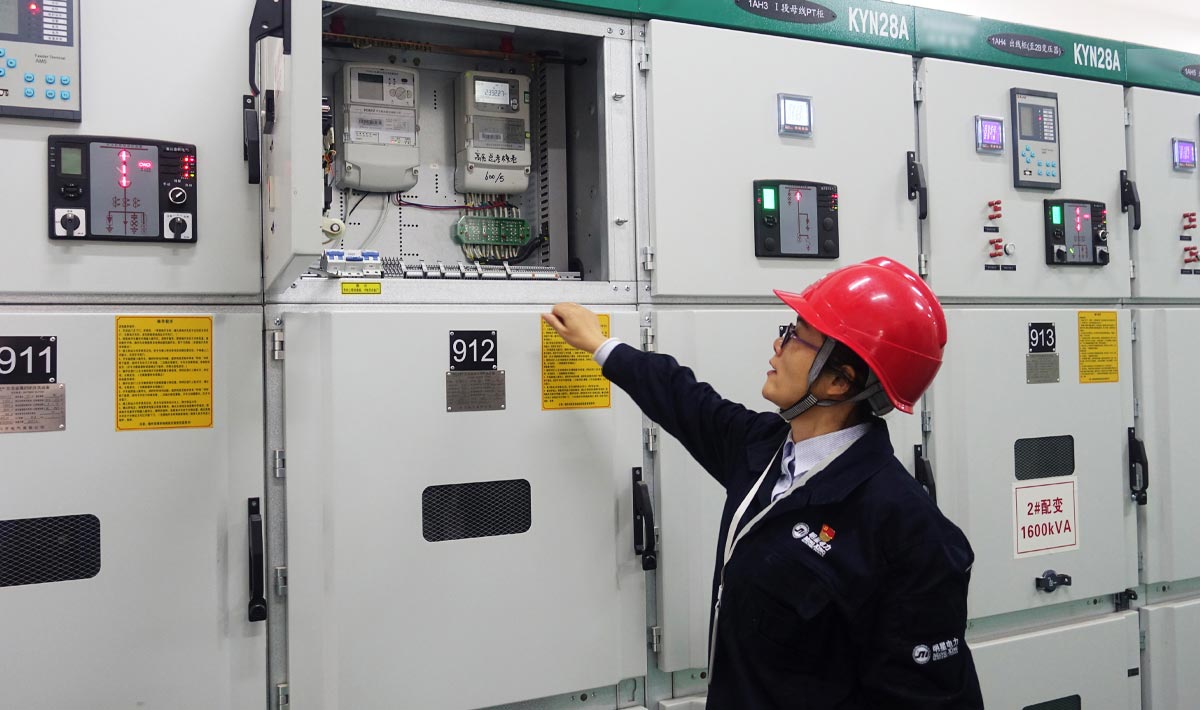

Rozdzielnica średniego napięcia 22KV w obudowie metalowej
Firma Cotenele od wielu lat angażuje się w badania i rozwój technologiczny w dziedzinie rozdzielnic średniego napięcia i produktów pierścieniowych jednostek głównych, obejmujących pełną gamę paneli rozdzielnic o napięciach znamionowych od 3,6 kV do 40,5 kV. Wyprodukowana przez nas rozdzielnica metalowa średniego napięcia 22 kV serii KYN28-24 charakteryzuje się zaawansowaną technologią, jest bezpieczna i niezawodna, ma rozsądną konstrukcję, stabilną wydajność i jest łatwa w użyciu. Jest szeroko stosowany w elektrowniach, podstacjach, przedsiębiorstwach przemysłowych i górniczych oraz budynkach komercyjnych.
Cotenele to jeden z najbardziej zaawansowanych producentów rozdzielnic średniego napięcia w Chinach. Produkowana przez nas rozdzielnica średniego napięcia KYN28-24 serii 22KV z powłoką metalową działa nieprzerwanie w wielu projektach China State Grid od wielu lat. Rozdzielnica średniego napięcia KYN28-24 jest odpowiednia dla trójfazowych systemów zasilania o częstotliwości 50/60 Hz i napięciu znamionowym 24 kV, używanych do odbioru i dystrybucji energii elektrycznej oraz sterowania, obwody zabezpieczające i monitorujące. Nasza rozdzielnica średniego napięcia i główna jednostka pierścieniowa spełniają wiele norm krajowych i międzynarodowych, takich jak GB/T3906 „3,6 kV ~ 40,5 kV AC w metalowej obudowie rozdzielnicy i sprzętu sterującego” oraz IEC 62271-200.
Model i znaczenia
Główne parametry techniczne
1.Główne parametry techniczne rozdzielnicy
| SN | Przedmiot | Jednostka | Parametry | ||||
| 1 | Napięcie znamionowe | KV | 24 | ||||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||||
| 3 | Znamionowy poziom izolacji | Napięcie wytrzymywane impulsu piorunowego (wartość szczytowa) | KV | Faza do fazy Faza do masy |
60 | Szczelina izolacyjna | 79 |
| Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę (wartość skuteczna) | 125 | 145 | |||||
| Napięcie wytrzymywane częstotliwości zasilania pomocniczego obwodu sterującego | V | 2000 | |||||
| 4 | Prąd znamionowy | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Znamionowy prąd wyłączalny zwarciowy | KA | 20 | 31.5 | |||
| 6 | Znamionowy prąd zamykania zwarcia (szczyt) | KA | 50 | 80 | |||
| 7 | Znamionowy krótkotrwały prąd wytrzymywany (4 s) | KA | 20 | 31.5 | |||
| 8 | Znamionowy prąd szczytowy wytrzymywany | KA | 50 | 80 | |||
| 9 | Napięcie znamionowe pomocniczego obwodu sterującego | V | DC lub AC 110/220 | ||||
| 10 | Stopień ochrony | IP4X (otwarte drzwi pomieszczenia wyłącznika lub przedział do przedziału IP2X) | |||||
| 11 | Wymiary skorupy (szerokość * głębokość * wysokość) | mm | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Waga | Kg | 840 ~ 1440 | ||||
| Uwaga: Głębokość napowietrznej szafki linii przychodzącej i wychodzącej wynosi 2360 mm. | |||||||
2. Główne parametry techniczne wyłącznika próżniowego VS1-24,VN2-24
| SN | Przedmiot | Jednostka | Parametry | ||
| 1 | Napięcie znamionowe | KV | 24 | ||
| 2 | Znamionowy poziom izolacji | Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę (wartość skuteczna) | 60 | ||
| Napięcie wytrzymywane impulsu piorunowego (wartość szczytowa) | 125 | ||||
| 3 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 4 | Prąd znamionowy | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Znamionowy prąd wyłączalny zwarciowy | KA | 20 | 31.5 | |
| 6 | Znamionowy prąd zamykania zwarcia (szczyt) | 50 | 80 | ||
| 7 | Znamionowy krótkotrwały prąd wytrzymywany (4 s) | 20 | 31.5 | ||
| 8 | Znamionowy prąd szczytowy wytrzymywany | 50 | 80 | ||
| 9 | Znamionowy prąd wyłączalny pojedynczej baterii kondensatorów | A | 630 | ||
| 10 | Znamionowy prąd wyłączający baterię kondensatorów typu back-to-back | 400 | |||
| 11 | Znamionowe czasy wyłączania prądu zwarciowego | Czasy | 50 | ||
| 12 | Żywotność mechaniczna | 20000 | |||
| 13 | Znamionowa sekwencja operacji | O-0,3s-CO-180s-CO | |||
Warunki pracy
Normalne warunki pracy
1. Temperatura otoczenia
Maksymalnie: +40°C, minimalnie: –15°C. Średnia wartość zmierzona w dowolnym okresie 24-godzinnym nie może przekraczać +35°C.
2. Warunki wilgotnościowe
Średnia wilgotność względna na dzień: ≤95%
Średnia wilgotność względna na miesiąc: ≤90%
Średnie ciśnienie pary wodnej na dzień: ≤2,2 kPa
Średnie ciśnienie pary wodnej w miesiącu: ≤1,8 kPa
3. Wysokość
Nie więcej niż 1000 m nad poziomem morza.
4. Czystość powietrza
Otaczające powietrze nie może być w znacznym stopniu zanieczyszczone kurzem, dymem, żrącymi lub palnymi gazami, oparami lub mgłą solną.
5. Wibracje i wstrząsy
Wszelkie zewnętrzne wibracje lub ruchy gruntu, które mogą mieć wpływ na rozdzielnicę, powinny być nieistotne.
6. Zakłócenia elektromagnetyczne w układach wtórnych
Amplituda indukowanych zakłóceń elektromagnetycznych nie powinna przekraczać 1,6 kV.
Specjalne warunki pracy
Jeżeli wymagana jest praca rozdzielnicy średniego napięcia 22 kV w obudowie metalowej w warunkach przekraczających normalne limity określone w normie GB/T 11022, producent i użytkownik powinni wynegocjować i uzgodnić specjalne środki.
Aby zapobiec kondensacji, rozdzielnica jest wyposażona w grzejniki. Grzejniki te powinny być zasilane za każdym razem, gdy rozdzielnica znajduje się w trybie czuwania. Nawet podczas normalnej pracy należy zwracać uwagę na to, aby grzejniki działały, jeśli to konieczne.
Jaka jest główna struktura KYN28-24?
Rozdzielnica KYN28-24 składa się głównie z dwóch części: szafy i wózka.
Struktura gabinetu
Szafka podzielona jest metalowymi przegrodami na cztery niezależne przedziały.
1.Przedział szyn zbiorczych
Znajduje się w górnej tylnej części szafy i służy do montażu głównych szyn zbiorczych.
2.Przedział wyłącznika automatycznego
Znajduje się w środkowej części szafy i służy do montażu wózka wyłącznika.
3.Przedział kablowy
Pomieszczenie kablowe znajduje się w dolnej tylnej części szafy i służy do podłączenia kabli przychodzących i wychodzących. Może również pomieścić komponenty, takie jak przekładniki prądowe i uziemniki.
4. Przekaźnik i przedział przyrządów
Umieszczony w górnej, przedniej części szafy, służy do montażu podzespołów wtórnych, takich jak urządzenia zabezpieczające, sterujące i pomiarowe.
Typy ciężarówek
Wózek jest ruchomym elementem, który przenosi podstawowe elementy. Wsuwanie i wysuwanie odbywa się za pomocą mechanizmu śrubowego. Ze względu na funkcje wózki dzielą się głównie na następujące typy:
1. Wózek wyłącznika automatycznego: Najpopularniejszy typ, używany do wytwarzania i wyłączania normalnych prądów obciążenia i prądów zwarciowych.
2. Wózek z transformatorem napięciowym (PT): Służy do dostarczania sygnałów napięciowych do celów pomiarowych i ochronnych.
3. Wózek pomiarowy: używany do pomiaru energii elektrycznej.
4. Wózek izolujący: Wózek odłączający zwykle używany do utworzenia widocznego punktu rozłączenia w obwodzie, zapewniającego bezpieczeństwo podczas konserwacji.
Główne cechy i zalety
1. Wysokie bezpieczeństwo
Rozdzielnica średniego napięcia 22 kV w obudowie metalowej wyposażona w kompleksowe funkcje „pięciu zapobiegania”, wykorzystujące blokady mechaniczne i elektryczne, aby skutecznie zapobiegać nieprawidłowemu działaniu. Są w całości pokryte metalem, a przegrodowa obudowa dzieli szafę na wiele niezależnych przegródek, zapobiegając rozprzestrzenianiu się wypadków i zapewniając wysokie bezpieczeństwo. Ich kanały nadmiarowe ciśnienia zapewniają bezpieczeństwo operatora w przypadku wewnętrznego zwarcia łukowego.
2. Elastyczność i niezawodność
Przyjmuje konstrukcję wózka z wysuwem montowaną centralnie. Wszystkie wózki o tej samej specyfikacji są w 100% wymienne, co ułatwia konserwację i wymianę. Kompatybilny z różnymi znanymi markami wyłączników próżniowych (np. VS1, VD4), oferujący dobrą wszechstronność. Zastosowanie blach stalowych pokrytych aluminium i cynkiem oraz wielokrotne procesy gięcia zapewniają wysoką wytrzymałość mechaniczną i dużą odporność na korozję.
3. Wygodna konserwacja i oszczędność miejsca
Rozdzielnica metalowa średniego napięcia 22 kV serii kyn28-24 umożliwia instalację naścienną i konserwację z dostępem od przodu, znacznie zmniejszając przestrzeń wymaganą do instalacji i serwisowania. Przestronny przedział kablowy zapewnia dużo miejsca na podłączenie wielu kabli oraz upraszcza produkcję i instalację zakończeń kablowych.

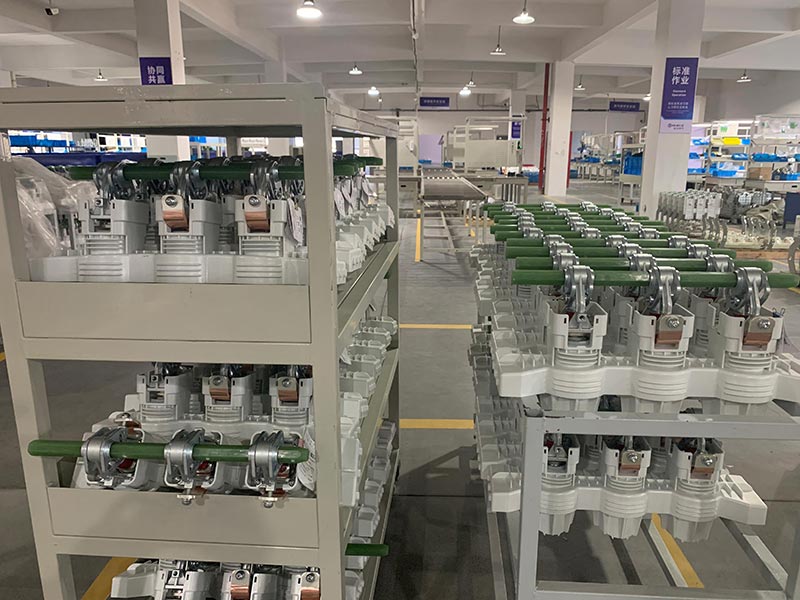

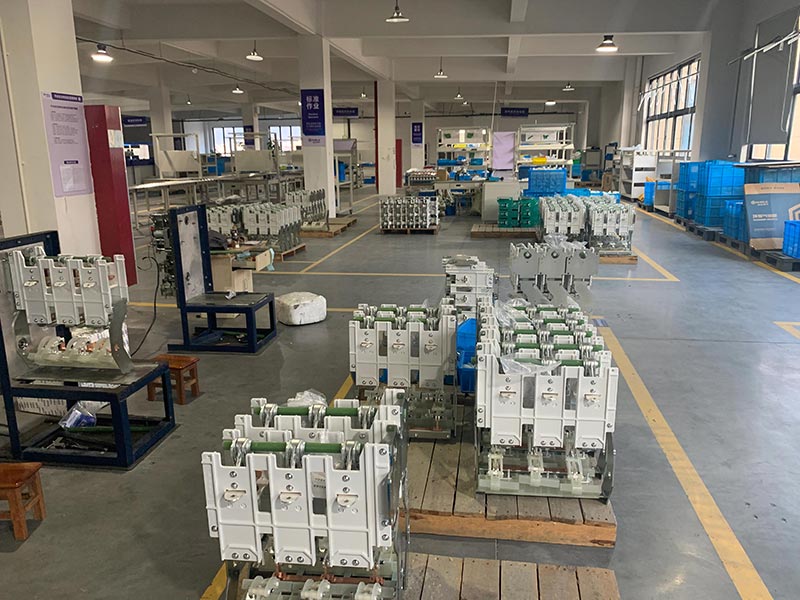

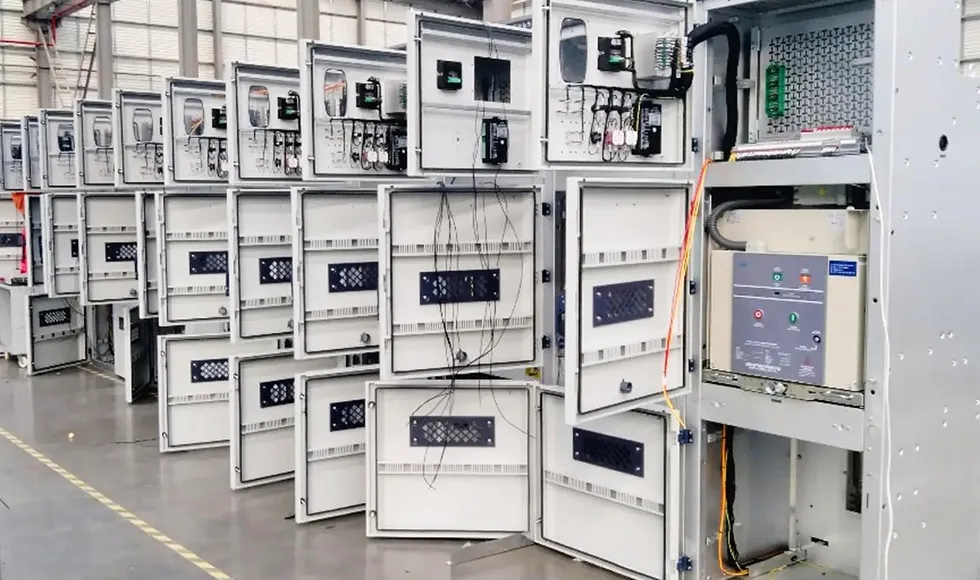

Warsztat produkcyjny
Jak wybrać?
Dokonując wyboru, zaleca się wyjaśnienie następujących kluczowych parametrów i wymagań funkcjonalnych:
1. Parametry elektryczne
Przed złożeniem zamówienia proszę określić poniższe kluczowe parametry techniczne, takie jak napięcie znamionowe, prąd znamionowy i znamionowy prąd zwarciowy wyłączalny systemu.
2. Schemat funkcjonalny
Przed zakupem proszę określić wymagany schemat funkcjonalny, taki jak szafka zasilająca, szafka zasilająca, szafka PT, szafka pomiarowa, szafka łącząca szyny itp.
3. Podstawowe komponenty
Przed złożeniem zamówienia należy sprawdzić markę lub wymagania techniczne głównych komponentów, w tym wyłączników automatycznych, przekładników prądowych, przekładników napięciowych, uziemników itp.
4. Inteligentne wymagania
Proszę potwierdzić, czy wymagane są inteligentne funkcje, takie jak monitorowanie online i wykrywanie mocy IoT.
5. Środowiska specjalne
W przypadku stosowania na dużych wysokościach należy zamówić typ plateau i skonsultować się z producentem w celu spełnienia określonych warunków pracy.

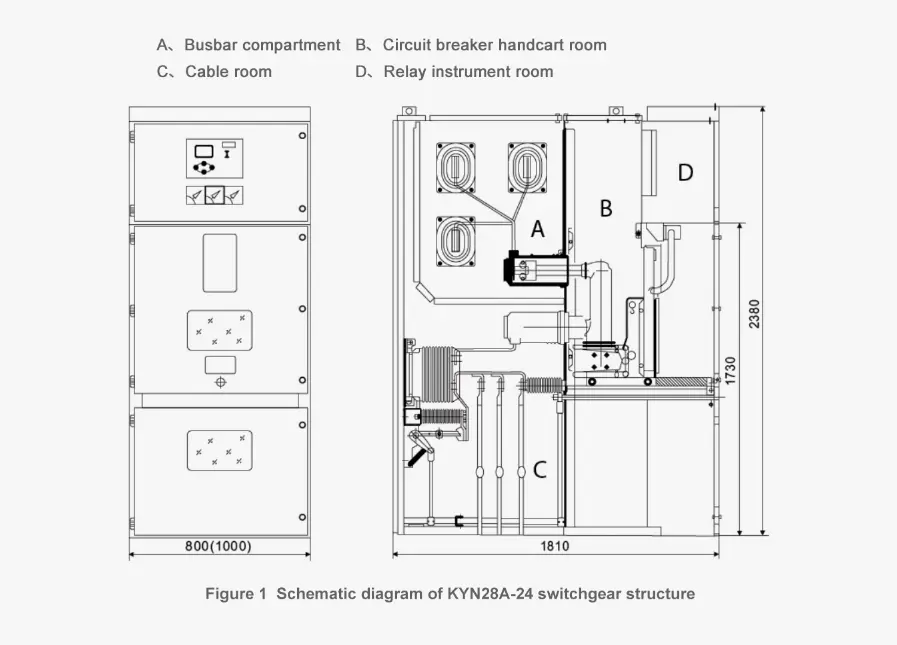

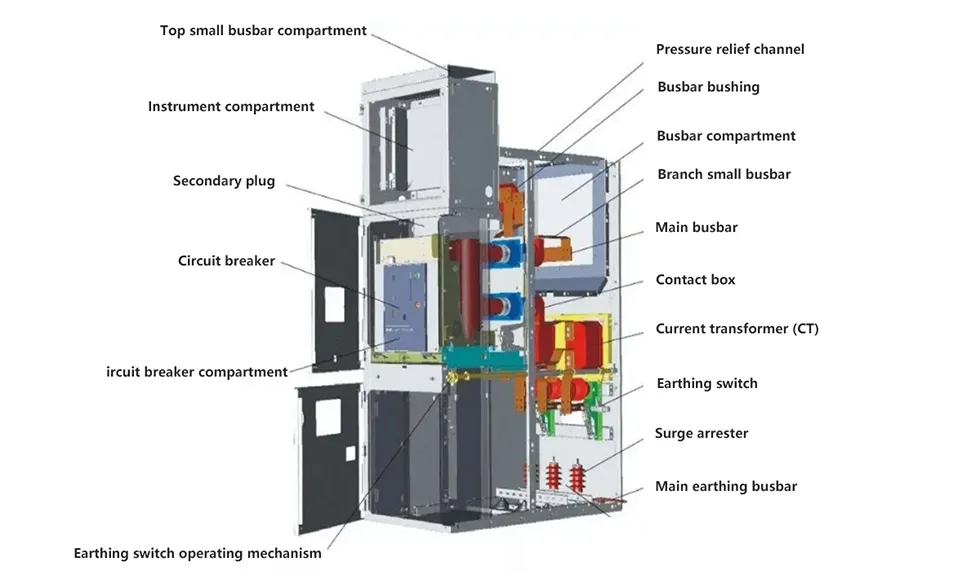

Schemat ideowy konstrukcji rozdzielnicy KYN28A-24

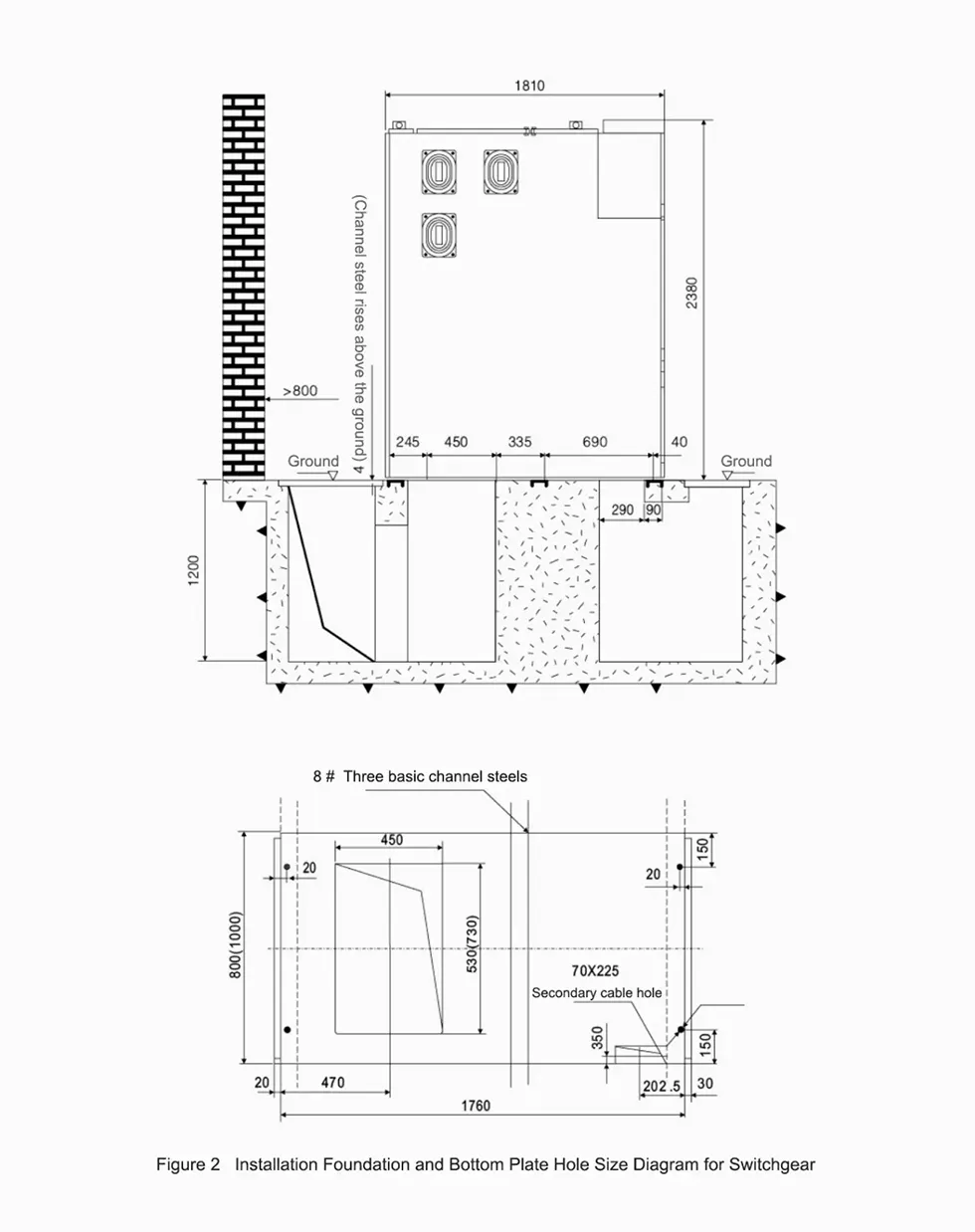

Schemat rozmiarów otworów montażowych w fundamencie i płycie dolnej

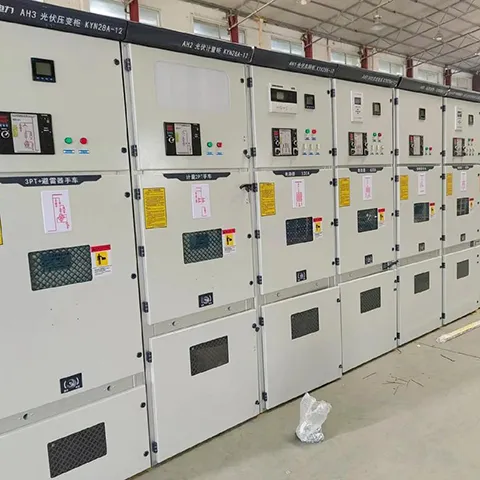

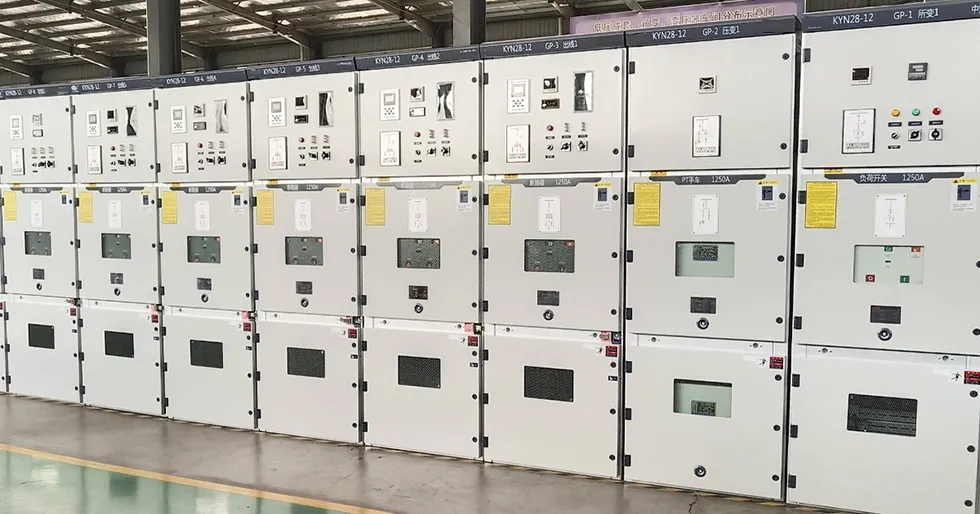

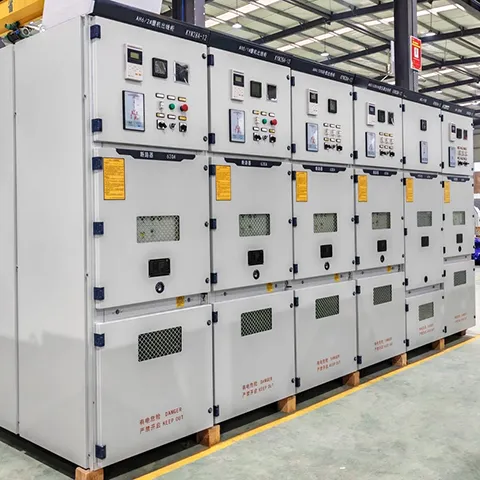

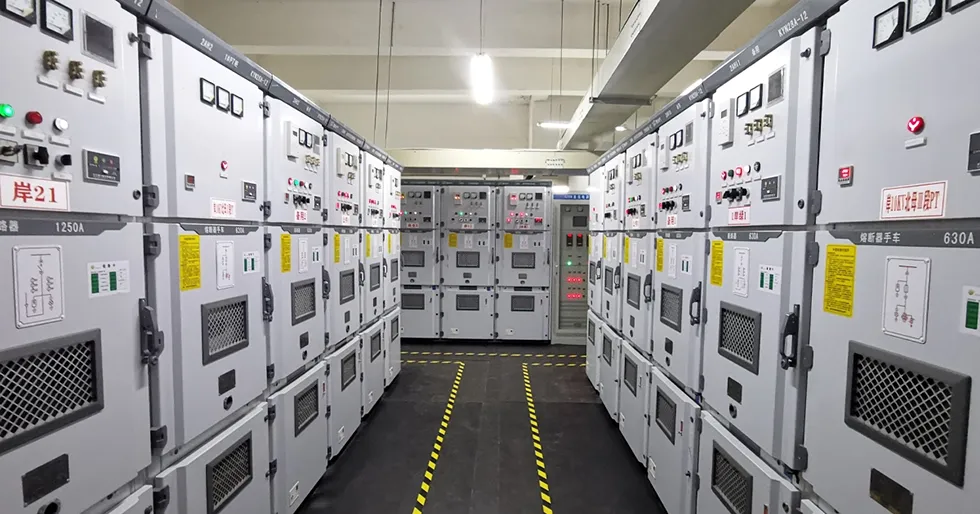

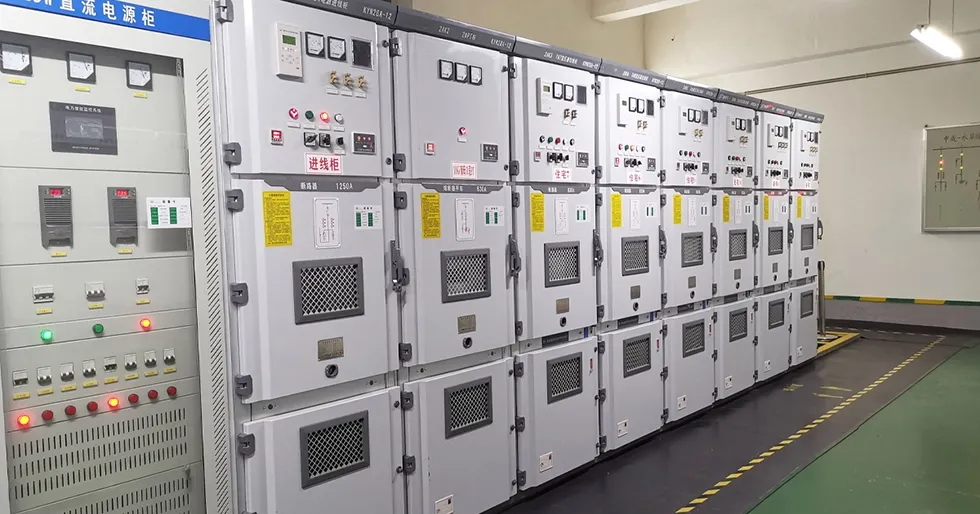

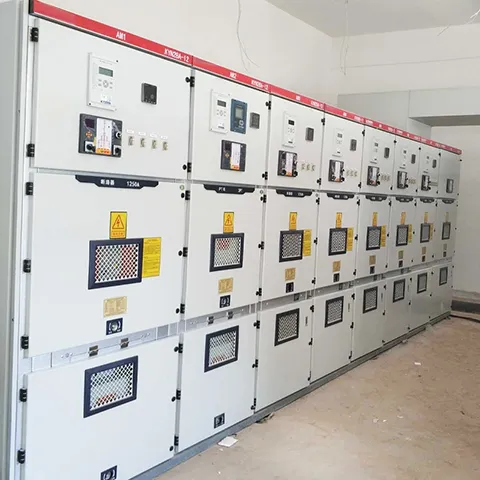

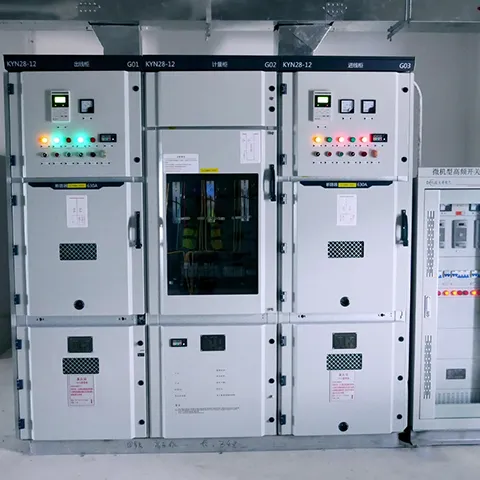

Pokazy produktów
