Skrzynka przyłączeniowa do zewnętrznej szafki przyłączeniowej 11KV

Cotenle jest ważnym dostawcą nowoczesnych urządzeń miejskich sieci dystrybucyjnych w Chinach. Skrzynka przyłączeniowa do zewnętrznej szafy przyłączeniowej 11 KV produkowana przez firmę Cotenele charakteryzuje się pełną izolacją, pełnym uszczelnieniem i zwartą konstrukcją. Skutecznie i bezpiecznie rozwiązuje problemy zaczepiania i przejścia kabli dzięki elastycznym konfiguracjom i niezawodnej technologii łączenia kabli. W tej puszce przyłączeniowej zazwyczaj zastosowano skręcane złącze kablowe o prądzie znamionowym 630 A, które jest zgodne z normą DIN47636. Jest to idealny wybór dla przebudowa sieci miejskiej i zasilanie kablem podziemnym.

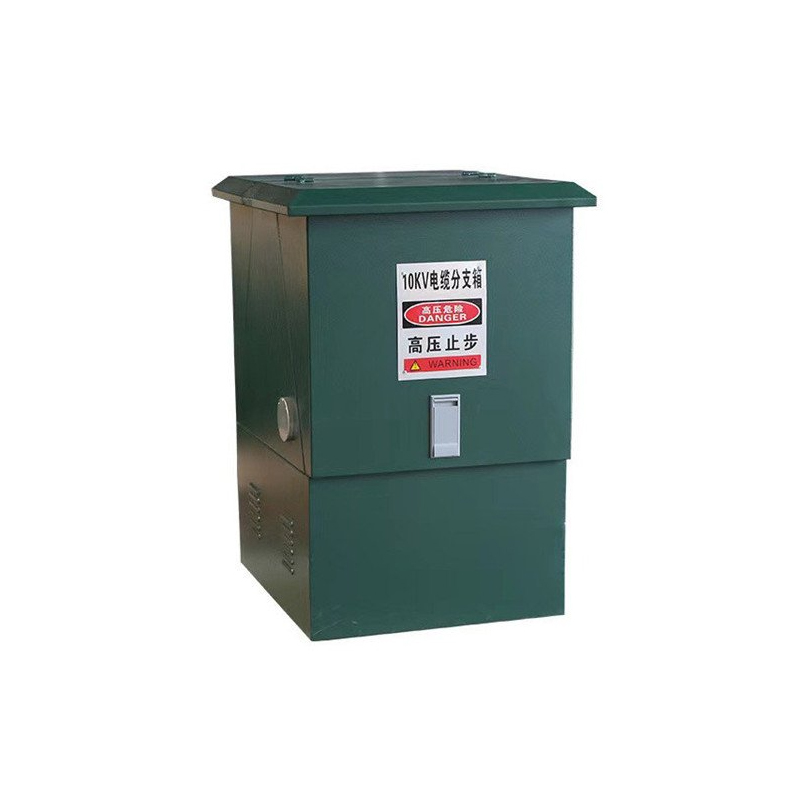

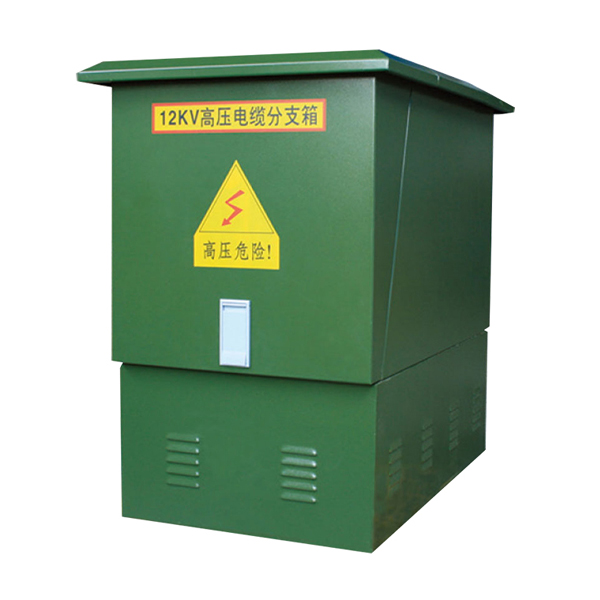

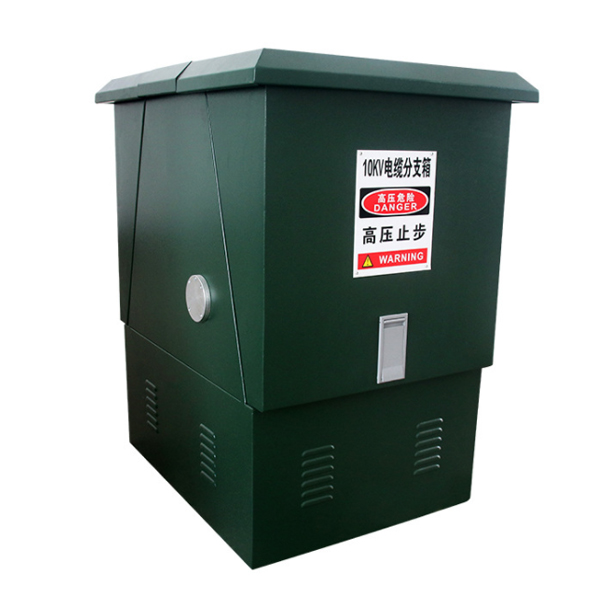

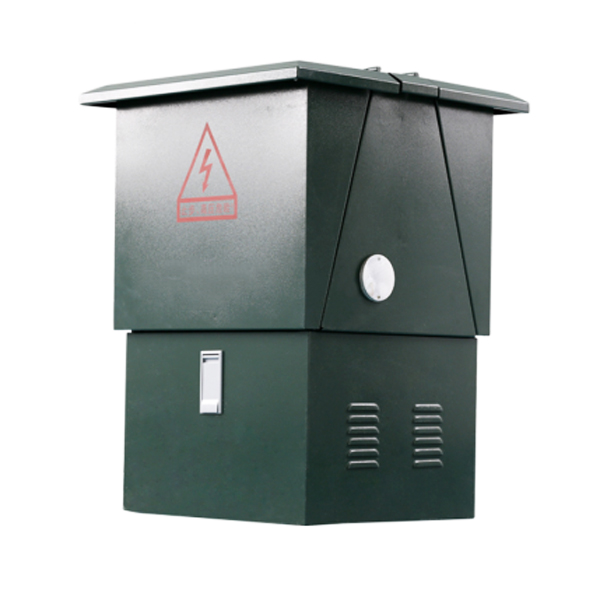

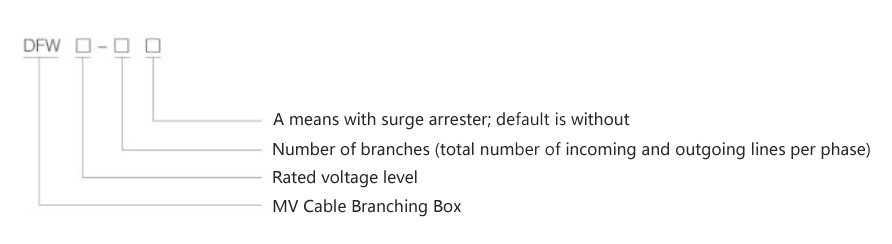

Model i znaczenia

Główne parametry techniczne

Warunki pracy

1. Temperatura otoczenia: Maksymalna temperatura nie przekraczająca +40°C, minimalna temperatura nie niższa niż -30°C.

2. Prędkość wiatru: Odpowiednik 34 m/s (ciśnienie wiatru nie większe niż 700 Pa).

3. Wilgotność: średnia dobowa wilgotność względna nie większa niż 95%, średnia miesięczna wilgotność względna nie większa niż 95%.

4. Odporność sejsmiczna i nachylenie instalacji: Przyspieszenie poziome nie większe niż 0,4 m/s², przyspieszenie pionowe nie większe niż 0,15 m/s²; nachylenie montażu nie większe niż 3°.

5. Środowisko instalacji: Otaczające powietrze nie może być znacząco zanieczyszczone żrącymi, palnymi gazami lub parą wodną, ​​a miejsce instalacji nie powinno być narażone na gwałtowne wibracje.

Uwaga: Jeżeli warunki użytkowania wymagane do zamówienia tego produktu przekraczają specyfikacje podane powyżej, prosimy o konsultację z naszą firmą.

Zalety produktu

Zewnętrzna szafka przyłączeniowa 11KV ma następujące zalety:

1. W pełni izolowane i całkowicie uszczelnione: Wszystkie części pod napięciem wewnątrz skrzynki przyłączeniowej kabli są ściśle izolowane (np. przy użyciu gumy silikonowej) i nie mają odsłoniętych przewodów, co zapewnia bezpieczeństwo personelu.

2. Wysoka zdolność adaptacji do środowiska: Konstrukcja skorupy puszki odgałęźnej jest odporna na kurz, wilgoć, zalanie i korozję i może pracować na zewnątrz lub nawet w zalanych środowiskach, zapewniając naprawdę bezobsługową pracę.

3. Elastyczna i kompaktowa konstrukcja: Puszka odgałęźna może mieć dowolną wysokość i pomieścić do 8 linii przychodzących/wychodzących. Puszka odgałęźna zajmuje znacznie mniejszą powierzchnię niż tradycyjne szafy rozdzielcze i pięknie komponuje się z otoczeniem miejskim.

4. Ekonomiczne i niezawodne: Ta puszka rozgałęźna kablowa może zmniejszyć koszty inwestycji w główny kabel zasilający i jest łatwa w instalacji. Dzięki współpracy ze sygnalizatorem awarii, puszka odgałęźna może szybko zlokalizować miejsce uszkodzenia i poprawić niezawodność zasilania.

5. Możliwość rozbudowy funkcjonalnej: Ta puszka rozgałęźna może być wyposażona w różne komponenty elektryczne, takie jak odgromniki, wskaźniki napięcia, transformatory, jednostki RTU/FTU i różne czujniki w celu wspierania automatyzacji dystrybucji i modernizacji inteligentnych sieci.

Klasyfikacja puszek odgałęźnych kablowych 12kv

Puszki odgałęźne kablowe 12 kV są klasyfikowane przede wszystkim według stylu technicznego i funkcji:

1. Skrzynka rozgałęźna typu amerykańskiego

• Cechy: Pozioma wielokierunkowa szyna zbiorcza, jednostronne otwieranie drzwi, zwarta konstrukcja.
• Sposób podłączenia: Złącze śrubowe 600A dla obwodu głównego; Złącze wtykowe 200 A dla obwodów odgałęzionych (z możliwością wymiany podczas pracy).
• Zalety: Mała szerokość, elastyczne połączenie, złącze odgałęźne można wykorzystać do przełączania obciążenia.

2. Skrzynka rozgałęźna typu europejskiego

• Cechy: Wykorzystuje przepusty przelotowe jako szyny zbiorcze, obustronne otwieranie drzwi, przejrzysty układ kabli.
• Metoda połączenia: Zwykle wykorzystuje się złącza kablowe 630A z mocowaniem śrubowym.
• Zalety: Prowadzenie kabli jest przejrzyste i nie wymaga dużych rozpiętości kabli trójżyłowych.

3. Skrzynka rozgałęźna (typ sieci pierścieniowej)

• Cechy: Wbudowany rozłącznik obciążenia SF6 lub wyłącznik automatyczny ze zdolnością wyłączania.
• Funkcja: Umożliwia przełączanie obwodów, umożliwia zasilanie sieci pierścieniowej lub izoluje sekcje w celu konserwacji.
• Zalety: Łączy w sobie niektóre funkcje jednostki głównej pierścieniowej przy niższym koszcie; reprezentuje ścieżkę modernizacji od tradycyjnych skrzynek rozgałęźnych do inteligentnych sieci.

Uwaga dotycząca wyboru: Wysokiej jakości produkty głównego nurtu wykorzystują gumę silikonową jako główny materiał złączy kablowych, zapewniając znacznie lepszą szczelność izolacji i odporność na starzenie w porównaniu z wczesnymi materiałami termokurczliwymi lub EPDM.

Wytyczne dotyczące wyboru:

1. Czynniki środowiskowe: Jeżeli skrzynka odgałęźna kablowa musi być zainstalowana na obszarach narażonych na zalanie lub na terenach nisko położonych, należy wybrać w pełni uszczelnioną konstrukcję zabezpieczającą przed wnikaniem wody o stopniu ochrony IP67 lub wyższym (np. typu podziemnego).

2. Potrzeby konserwacyjne: W sytuacjach, które wymagają ekstremalnej zwartości i braku konserwacji, zalecamy stosowanie amerykańskich puszek odgałęźnych z wtyczką; Jednakże w przypadku kabli trójżyłowych o dużym przekroju i wysokich wymaganiach dotyczących przejrzystości okablowania zalecamy stosowanie puszek odgałęźnych w stylu europejskim.

3. Funkcjonalność sieci: W przypadku scenariuszy zastosowań sieci pierścieniowej, które wymagają izolacji usterek, należy wybrać skrzynki rozdzielcze typu sprzętu przełączającego.

Wyświetlanie numeru zamówienia:

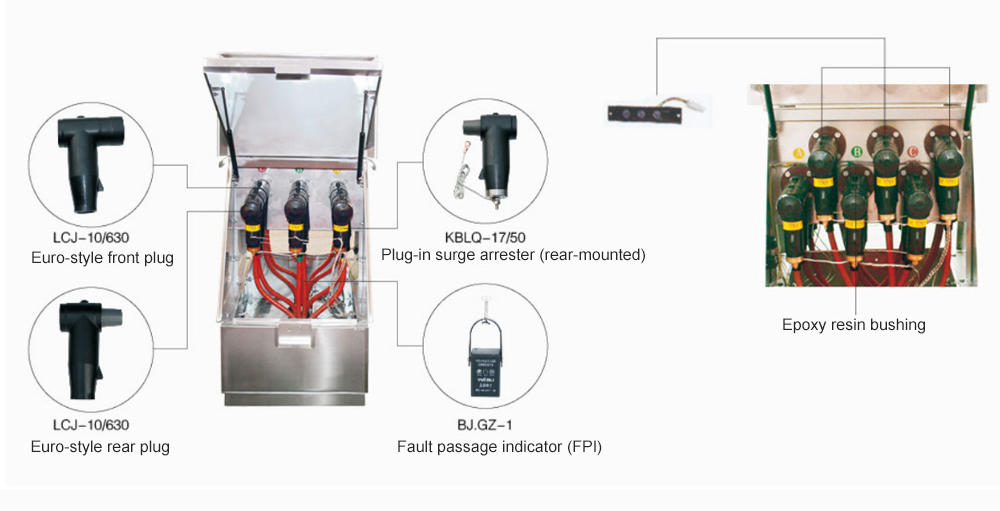

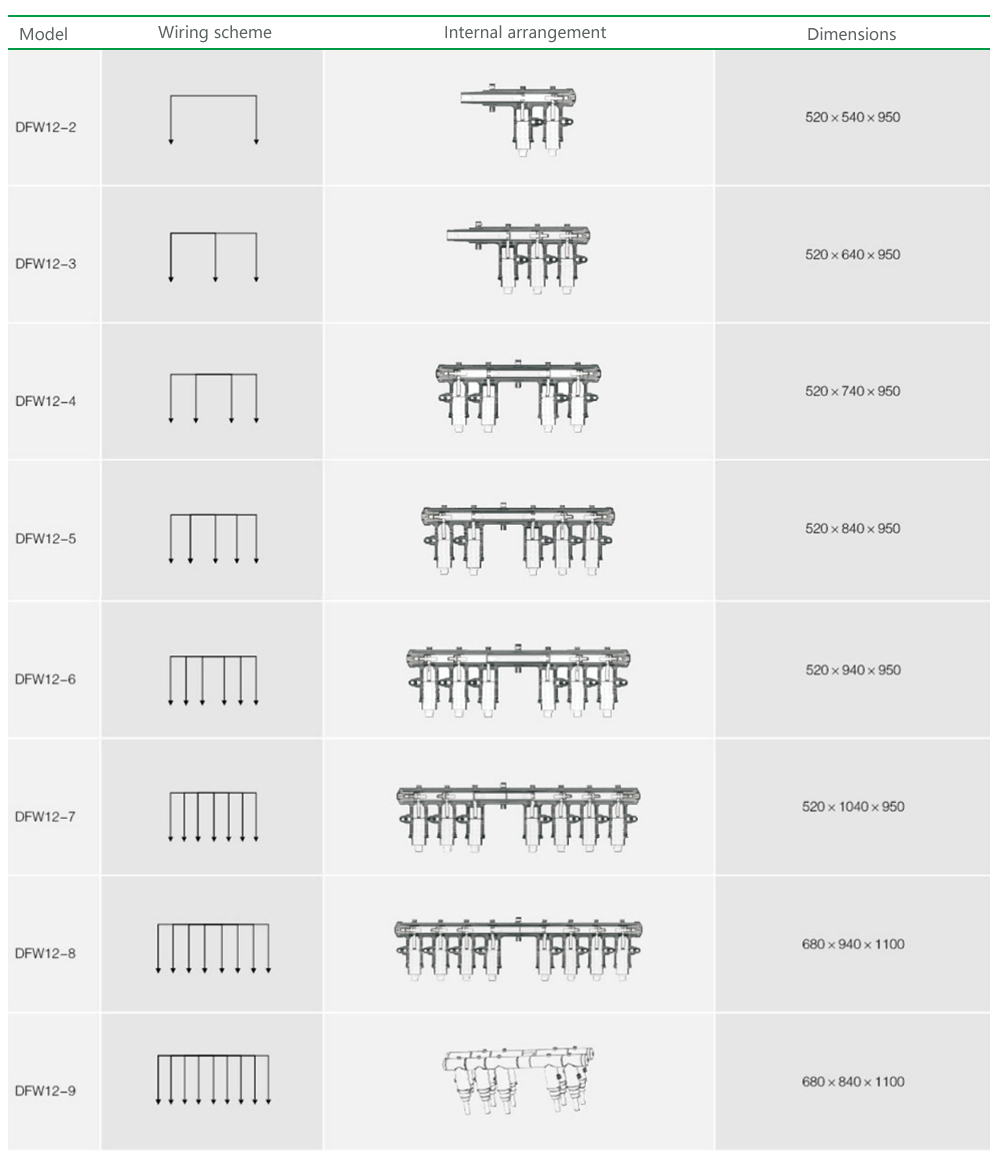

Schemat dystrybucji wewnętrznej europejskiej puszki przyłączeniowej 12 kv

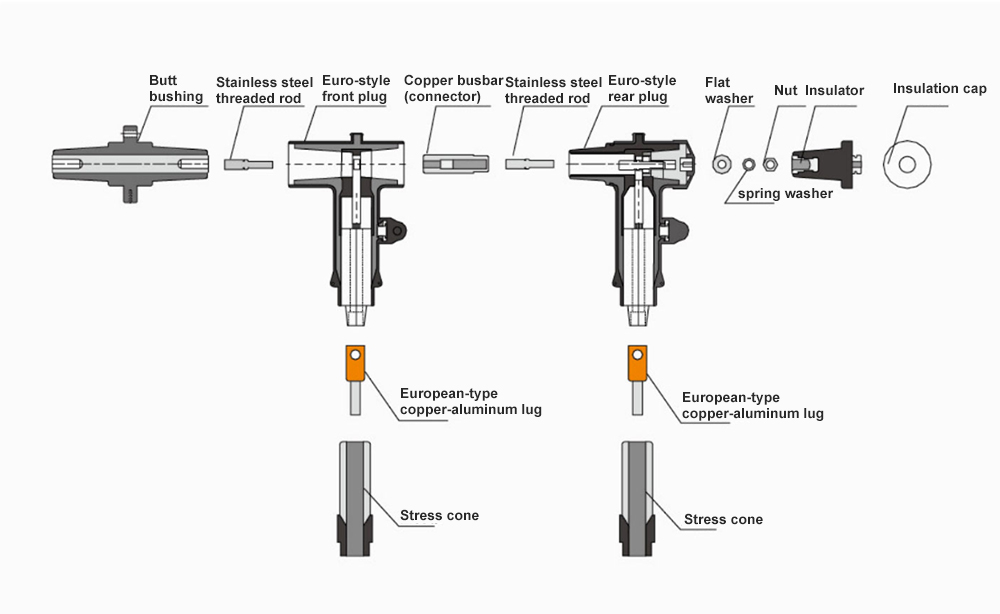

Schemat ideowy złączy europejskich puszek przyłączeniowych 12 kv:

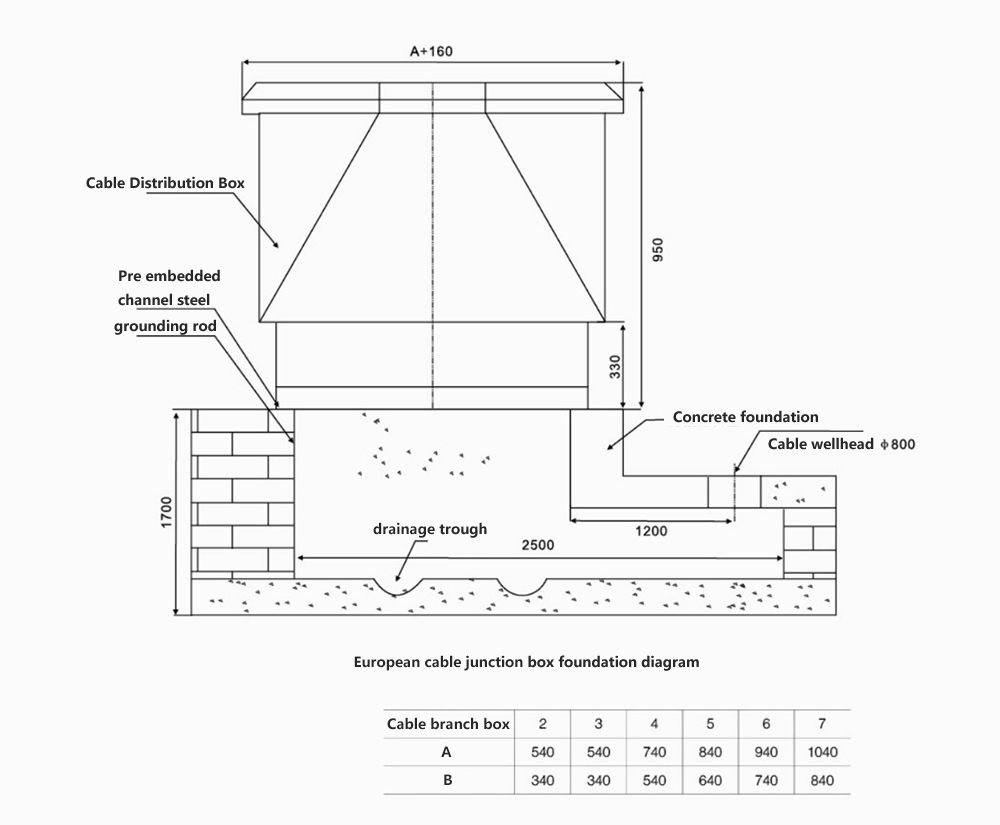

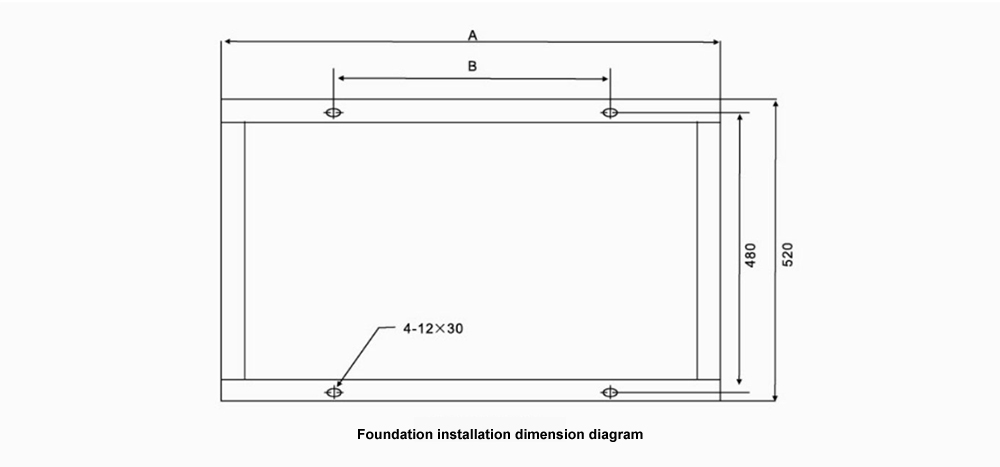

Schemat fundamentów europejskiej puszki przyłączeniowej 12KV

Nasza fabryka

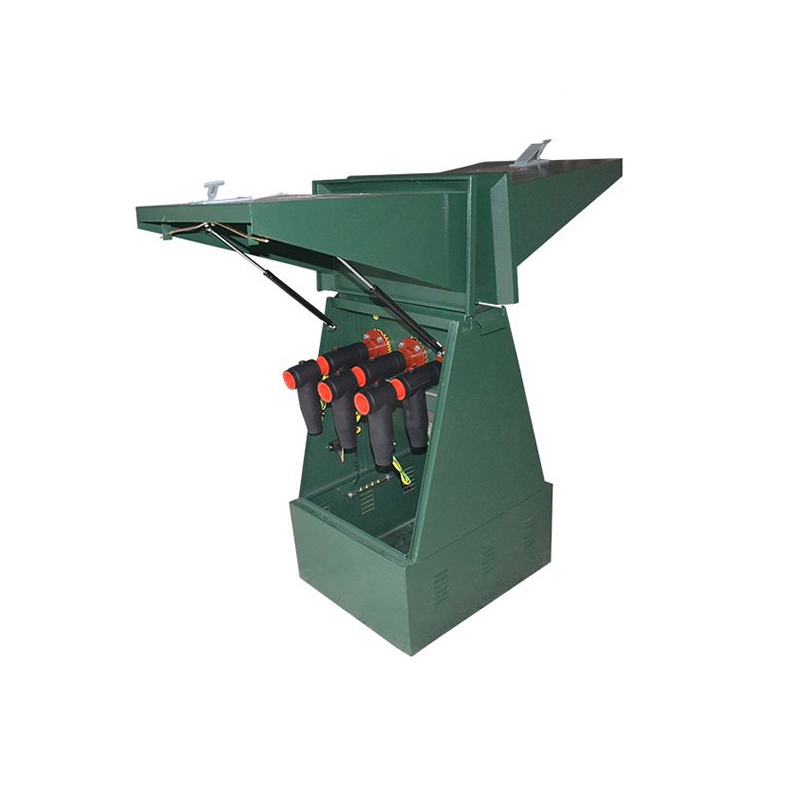

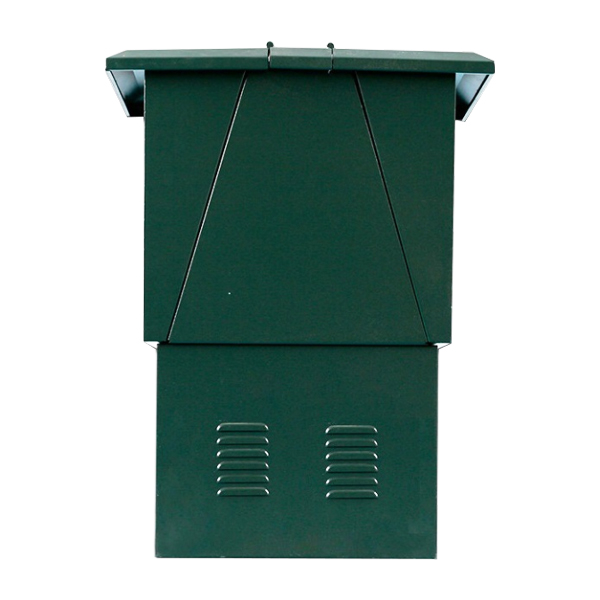

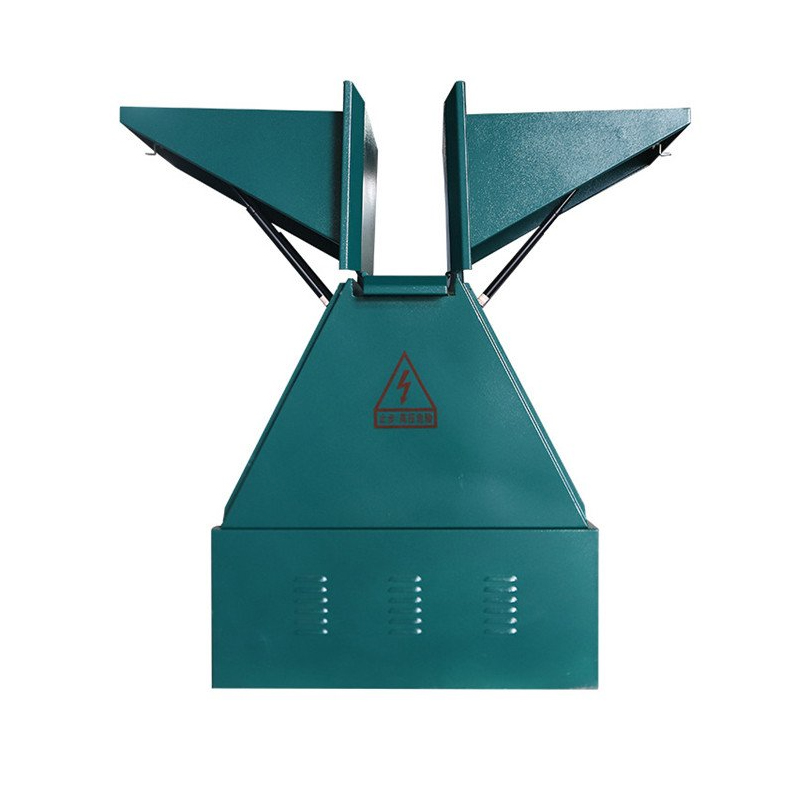

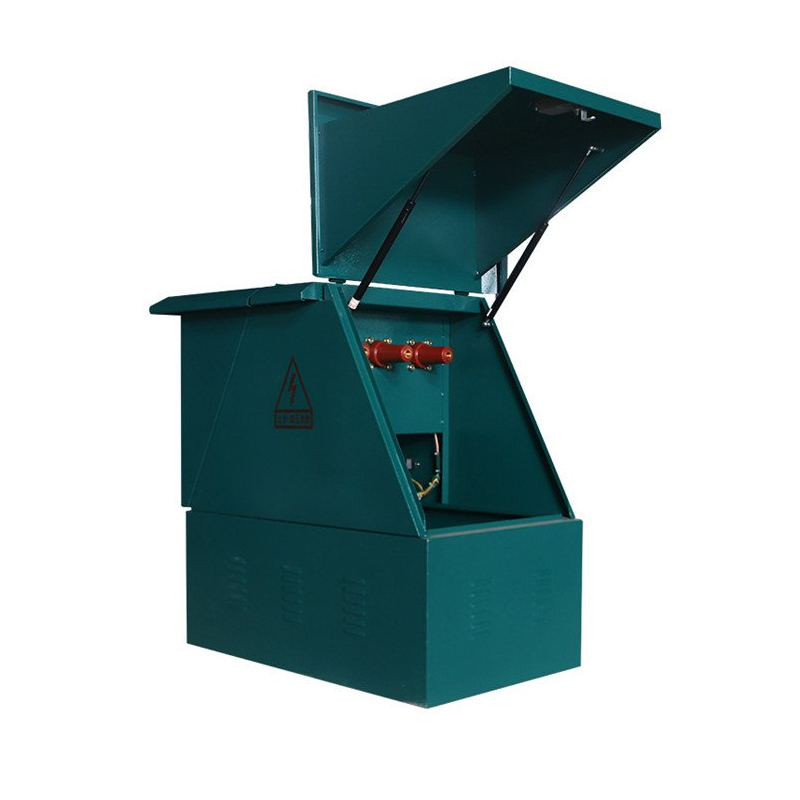

Pokaż produkt:
