Skrzynka rozdzielcza niskiego napięcia

Wraz z rozwojem technologii elektrycznej skrzynki rozdzielcze niskiego napięcia w coraz większym stopniu zmierzają w kierunku inteligencji, modułowości, miniaturyzacji i wysokiej efektywności energetycznej. Rozdzielnica niskiego napięcia produkowana przez firmę Cotenele w pełni spełnia zalety powyższych produktów. Produkowane przez nas rozdzielnice niskiego napięcia znajdują zastosowanie głównie w budynkach mieszkalnych, obiektach komercyjnych, zakładach przemysłowych, infrastrukturze i obszarach energii odnawialnej. Skrzynka rozdzielcza niskiego napięcia Cotenele charakteryzuje się niezawodną jakością, solidną konstrukcją, kompaktowymi rozmiarami i wysokim poziomem bezpieczeństwa, co od dawna jest chwalone przez dużą liczbę użytkowników.

Co to jest skrzynka rozdzielcza niskiego napięcia?

Skrzynka rozdzielcza niskiego napięcia to końcowe urządzenie do dystrybucji energii w systemie dystrybucji energii. Skrzynka rozdzielcza niskiego napięcia może odbierać energię z poprzedzającego urządzenia dystrybucyjnego, takiego jak rozdzielnica lub podstacja niskiego napięcia, i bezpiecznie rozdzielać energię do pobliskich odbiorników, zapewniając jednocześnie ochronę, monitorowanie i sterowanie odpowiednimi obwodami i sprzętem. W tym przypadku „niskie napięcie” zwykle odnosi się do systemów o napięciu prądu przemiennego 380 V lub 220 V.

Jego główne funkcje można podsumować w czterech punktach:

1. Rozdział mocy: bezpiecznie rozdziel pojedynczy wejściowy zasilacz do wielu obwodów odgałęzionych za pomocą przełączników, takich jak wyłączniki automatyczne, w skrzynce rozdzielczej niskiego napięcia.

2. Zabezpieczenie obwodu: wyłączniki automatyczne lub inne przełączniki zainstalowane w skrzynkach rozdzielczych niskiego napięcia automatycznie odłączają obwód w przypadku wystąpienia przeciążenia, zwarcia, wycieku lub innych sytuacji na linii obciążenia, chroniąc sprzęt znajdujący się dalej i bezpieczeństwo osobiste.

3. Sterowanie i obsługa: Zainstalowanie skrzynki rozdzielczej niskiego napięcia umożliwia bardziej scentralizowaną i wygodną kontrolę i obsługę obwodów znajdujących się za nią.

4. Monitorowanie i pomiary: Przyrządy wbudowane w skrzynkę rozdzielczą niskiego napięcia mogą wyświetlać napięcie, prąd i inne parametry operacyjne, a powiązane przyrządy mogą również mierzyć zużycie energii.

Główna struktura i podstawowe komponenty

Skrzynka rozdzielcza składa się z obudowy i wewnętrznych elementów elektrycznych.

Obudowa chroni elementy wewnętrzne oraz zapewnia niezbędną ochronę przed kurzem i wilgocią. Zwykle jest wykonany z metalu (np. Stali) i wykorzystuje również inne materiały izolacyjne. W zależności od środowiska instalacji obudowy mają różne stopnie ochrony (IP).

Podstawowe komponenty pełnią funkcje elektryczne:

Klasyfikacja rozdzielnic niskiego napięcia

Rozdzielnice niskiego napięcia można klasyfikować na kilka sposobów:

1. Według funkcji podstawowej (najczęściej)

2. Według metody montażu

• Montaż naścienny: Kompaktowy, odpowiedni do budynków mieszkalnych/komercyjnych, zajmuje mało miejsca.
• Stojący na podłodze (wolnostojący): Zaprojektowany do środowisk przemysłowych, może przenosić większe obciążenia, jest łatwy w utrzymaniu.
• Montaż podtynkowy (wnękowy): Osadzany w ścianach, estetyczny, oszczędzający miejsce (powszechny w domach).
• Typ zewnętrzny: wyższy stopień ochrony IP (np. IP54), odporny na deszcz, kurz i korozję.

3. Według rodzaju konstrukcji

• Panel stały (typ otwarty): Chroniony tylko z przodu; części pod napięciem mogą być dostępne z boków/tyłu. Niski stopień ochrony, stosowany tam, gdzie wymagania są minimalne.
• Zamknięta (typ zamknięty): Ta skrzynka rozdzielcza niskiego napięcia jest zamknięta ze wszystkich stron z wyjątkiem powierzchni montażowej, a jej bezpieczeństwo i skuteczność ochrony są stosunkowo wysokie.
• Typ szuflady: Jednostką funkcjonalną tej skrzynki rozdzielczej niskiego napięcia jest odłączana szuflada, która ma zalety dobrej wymienności i wysokiej niezawodności i jest bardziej odpowiednia na okazje, w których występują wysokie wymagania dotyczące ciągłości.
• Typ modułowy: Wewnętrzna struktura tego typu skrzynki rozdzielczej przyjmuje standardową modularyzację, która może elastycznie ograniczać i rozszerzać funkcje.

4. Przez hierarchię w systemie elektroenergetycznym

• Podstawowe urządzenia dystrybucyjne: Ten typ skrzynki rozdzielczej niskiego napięcia można podłączyć bezpośrednio do transformatorów i rozprowadzać energię do różnych dalszych lokalizacji; Wartość znamionowa i pojemność transformatorów również muszą być stosunkowo wysokie.
• Sprzęt do dystrybucji wtórnej: rozdziela energię od odbiorników zewnętrznych do odbiorników lokalnych, zapewniając ochronę, monitorowanie i kontrolę.
• Końcowe urządzenia dystrybucyjne: Umieszczone z dala od źródła zasilania; zdecentralizowane jednostki o małej wydajności, bezpośrednio obsługujące użytkowników końcowych.

Jak wybrać odpowiednią skrzynkę rozdzielczą niskiego napięcia?

Wybór odpowiedniej skrzynki rozdzielczej może poprawić efektywność ekonomiczną i bezpieczeństwo.

1. Po pierwsze konieczne jest wyjaśnienie wymagań aplikacji i wymagań dotyczących obciążenia

• Charakterystyka obciążenia: Po drugie, konieczne jest określenie mocy, napięcia (220 V/380 V) i prądu wszystkich urządzeń. Należy zwrócić szczególną uwagę na prądy rozruchowe silnika (5–7× prąd znamionowy).
• Przyszła rozbudowa: zarezerwuj 10–20% wolnej mocy obliczeniowej i obwodów na potrzeby przyszłych rozszerzeń.

2. Dopasuj kluczowe parametry

• Napięcie znamionowe: musi odpowiadać napięciu systemowemu (np. 380 V/220 V).
• Prąd znamionowy: parametry głównej szyny zbiorczej i wyłącznika wejściowego muszą być ≥ całkowitego prądu roboczego wszystkich obciążeń.
• Zdolność wyłączania zwarciowego (Icu): najważniejszy parametr bezpieczeństwa. Musi być wyższy niż spodziewany prąd zwarciowy w miejscu instalacji; w przeciwnym razie urządzenie może ulec zniszczeniu lub spowodować pożar.

3. Określ wymagany stopień ochrony IP

• Wybierz odpowiedni kod IP w oparciu o wilgotność, kurz, gazy korozyjne itp. Na przykład IP30 dla suchych środowisk wewnętrznych; IP54 lub wyższy w przypadku lokalizacji na zewnątrz lub w miejscach zakurzonych/mokrych.

4. Weź pod uwagę materiały i wykonanie

• Obudowa: grubość stali powinna być wystarczająca (np. rama główna ≥2,0 mm) pod kątem wytrzymałości mechanicznej.
• Przewodniki: do głównych szyn zbiorczych użyj wysokiej jakości miedzi T2; unikaj aluminium lub gorszej miedzi.
• Marka i jakość: Wybór renomowanych producentów i marek może zapewnić jakość i obniżyć koszty konserwacji posprzedażnej. Należy sprawdzić, czy wyrób posiada aktualne certyfikaty CCC i protokoły kontroli typu.

Nasza fabryka

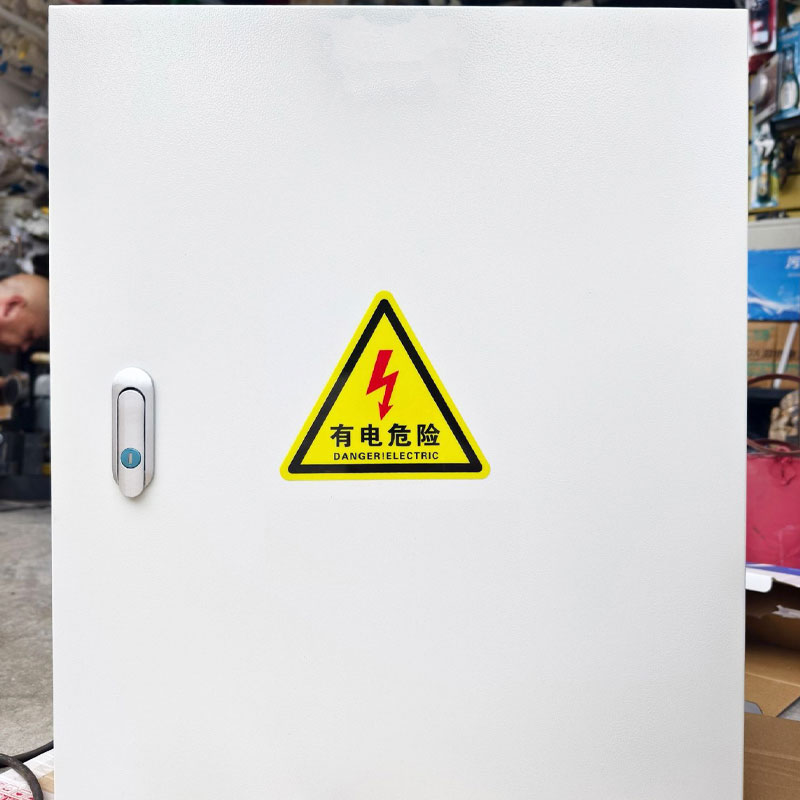

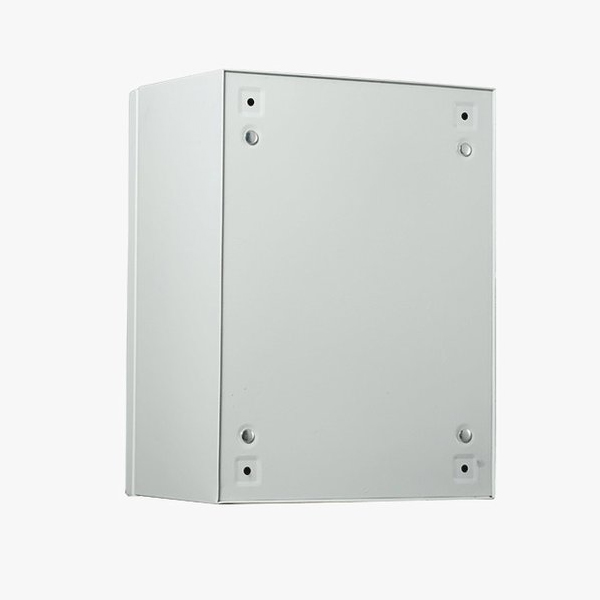

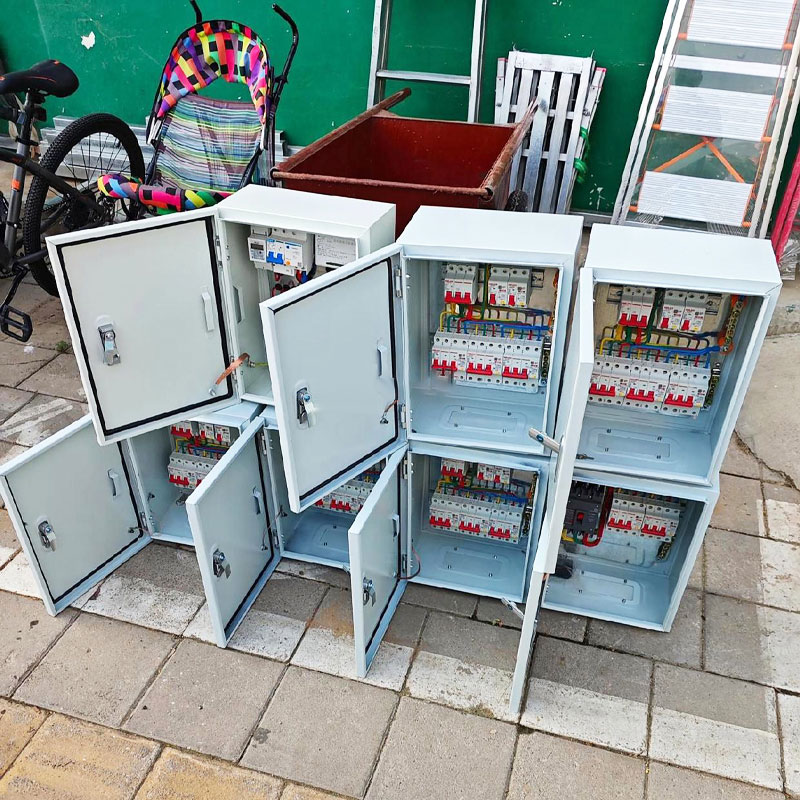

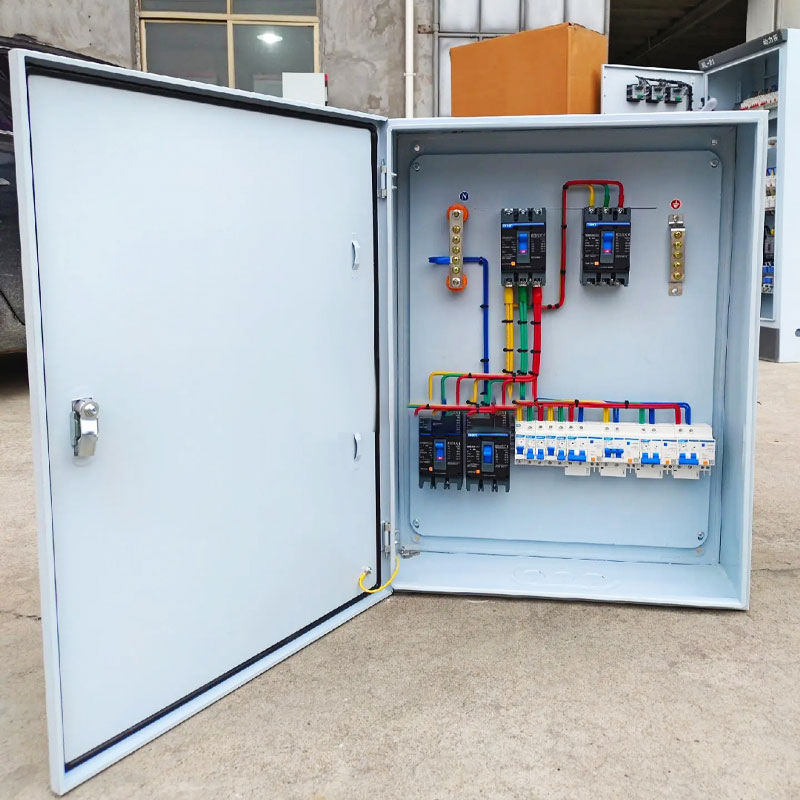

Produkty pokazują:
