Jak starzejąca się infrastruktura energetyczna zwiększa zapotrzebowanie na nowoczesne rozwiązania średniego napięcia

Wprowadzenie: Ukryty kryzys w sieci

W całym uprzemysłowionym świecie w metalowych szafach rozdzielnic średniego napięcia toczy się cichy kryzys. Duża część infrastruktury elektrycznej zasilającej miasta, fabryki i obiekty o znaczeniu krytycznym została zainstalowana kilkadziesiąt lat temu. W Europie znaczna część obecnie użytkowanych rozdzielnic średniego napięcia ma ponad 30 lat. W Ameryce Północnej średni wiek urządzeń podstacji użyteczności publicznej stale rośnie od dwóch dekad. W niektórych częściach Azji i na Bliskim Wschodzie szybka urbanizacja wypchnęła starszy sprzęt poza pierwotne ograniczenia projektowe.

Problem nie polega po prostu na tym, że sprzęt jest stary. Problem w tym, że siatka wokół niego zmieniła się w sposób, którego pierwotni projektanci się nie spodziewali. Poziom usterek wzrósł. Energetyka odnawialna wprowadziła dwukierunkowe przepływy mocy i zawartość harmonicznych. Zaostrzyły się wymagania regulacyjne dotyczące ekologiczności i bezpieczeństwa. A koszty operacyjne konserwacji starzejącego się sprzętu – znalezienie części zamiennych, zarządzanie wyciekami SF₆, planowanie przestojów w celu naprawy – rosną z każdym rokiem.

W tym artykule zbadano, w jaki sposób starzejąca się infrastruktura energetyczna stwarza pilną potrzebę nowoczesnych rozwiązań średniego napięcia, jakie wyzwania techniczne stwarzają przestarzałe rozdzielnice dla współczesnych operatorów sieci oraz w jaki sposób przejście na nowoczesną technologię próżniową i niezawierającą SF₆ wpływa nie tylko na niezawodność, ale także zgodność, koszty operacyjne i przyszłą elastyczność.

Skala problemu: infrastruktura, która przeżyła swój projektowy okres użytkowania

Większość rozdzielnic średniego napięcia została zaprojektowana na okres użytkowania od 25 do 35 lat. Znaczna ilość sprzętu używanego obecnie w gospodarkach rozwiniętych przekroczyła już ten próg. Konsekwencje różnią się w zależności od typu sprzętu, ale podstawowy schemat jest ten sam: systemy zaprojektowane na inną epokę są proszone o obsługę sieci, która nie wygląda już tak jak ta, dla której zostały zbudowane.

Wyłączniki olejowe, niegdyś standard w zastosowaniach średniego napięcia, nadal można znaleźć w starszych podstacjach w Europie i Ameryce Północnej. W wyłącznikach tych zastosowano olej mineralny zarówno jako środek izolujący, jak i gaszący łuk. Z biegiem czasu olej pochłania wilgoć, utlenia się i traci wytrzymałość dielektryczną. Erozja kontaktowa spowodowana przerwami w pracy powoduje osadzanie się w oleju cząstek przewodzących, co dodatkowo pogarsza jego wydajność. Co najważniejsze, olej jest łatwopalny. Łuk wewnętrzny w wyłączniku olejowym może spowodować pęknięcie zbiornika i pożar, co jest ryzykiem, które współczesne standardy bezpieczeństwa uznają za niedopuszczalne w przypadku instalacji wewnętrznych.

Wyłączniki powietrzno-magnetyczne, kolejna starsza technologia, opierają się na dużych komorach łukowych, które rozciągają i schładzają łuk aż do jego wygaśnięcia. Są masywne fizycznie, złożone mechanicznie i wymagają regularnej konserwacji powierzchni stykowych, które ulegają erozji przy każdym przerwaniu. Części zamienne do tych młotów są coraz trudniejsze do zdobycia. W wielu przypadkach pierwotny producent już nie istnieje lub zaprzestał wsparcia dla tej linii produktów.

Nawet rozdzielnice izolowane gazem SF₆, które w momencie wprowadzenia stanowiły ogromny postęp w porównaniu z ropą i powietrzem, obecnie borykają się z problemem starzenia się. Rozporządzenie UE w sprawie fluorowanych gazów cieplarnianych zakazuje wprowadzania na rynek europejski nowych rozdzielnic SF₆ do 24 kV od stycznia 2026 r., a podobne ograniczenia następują w innych regionach. Istniejące urządzenia na SF₆ mogą nadal działać, ale od 2032 r. serwisowanie przy użyciu pierwotnego SF₆ będzie zabronione, a wymogi dotyczące obowiązkowych kontroli szczelności zostały zaostrzone.

Wspólnym wątkiem jest to, że starzejąca się rozdzielnica, niezależnie od technologii, nakłada na operatora trzy obciążenia: rosnące koszty konserwacji, rosnące trudności w pozyskiwaniu części zamiennych i serwisu oraz rosnące ryzyko regulacyjne i związane z bezpieczeństwem.

Jak zmieniła się sieć wokół starzejącej się rozdzielnicy

Problem starzenia się nie dotyczy tylko samego sprzętu. Chodzi o rozbieżność między tym, do czego sprzęt został zaprojektowany, a rzeczywistymi wymaganiami nowoczesnej sieci.

W wielu sieciach dystrybucyjnych wzrósł poziom usterek. Zagęszczenie obszarów miejskich oznacza więcej transformatorów, więcej linii zasilających i więcej podłączonego obciążenia na tym samym obszarze geograficznym, a wszystko to zwiększa dostępny prąd zwarciowy w dowolnym punkcie. Pole rozdzielnicy o prądzie znamionowym 20 kA, kiedy było instalowane 35 lat temu, można teraz podłączyć do systemu, w którym prąd zwarciowy może osiągnąć 25 kA lub więcej. Eksploatacja wyłącznika powyżej jego znamionowej zdolności przerywania jest katastrofalną awarią, która może się wydarzyć. Urządzenie zabezpieczające może nie być w stanie ugasić łuku, co prowadzi do zniszczenia sprzętu i długotrwałych przestojów.

Integracja energii odnawialnej zasadniczo zmieniła charakter sieci dystrybucyjnych. Tradycyjny zasilacz promieniowy przenosił energię w jednym kierunku, od transformatora podstacji do odbiorników. Prąd zwarciowy pochodził z jednego źródła: sieci zasilającej. Nowoczesne sieci dystrybucyjne z dużą ilością energii fotowoltaicznej, wiatrowej i akumulatorów mają wiele źródeł prądu zwarciowego i dwukierunkowych przepływów mocy. Schematy koordynacji zabezpieczeń zaprojektowane dla przepływu jednokierunkowego mogą nie działać poprawnie w tym środowisku. Jest to szczególnie dotkliwe w obiektach przemysłowych i kampusach komercyjnych, które dodały generację na miejscu bez modernizacji rozdzielnic średniego napięcia.

Zaostrzono wymagania dotyczące jakości energii. Nowoczesne procesy przemysłowe opierają się na wrażliwej elektronice mocy, która nie toleruje spadków napięcia ani zniekształceń harmonicznych. Centra danych, fabryki półprzewodników i zakłady farmaceutyczne określają jakość zasilania na poziomie, którego starsze rozdzielnice – z wolniejszymi przekaźnikami zabezpieczającymi i ograniczonymi możliwościami monitorowania – nie są w stanie zagwarantować.

Zmienił się także profil obciążenia. Infrastruktura ładowania pojazdów elektrycznych, pompy ciepła i centra danych narzucają wzorce obciążenia, których nie przewidywano przy projektowaniu większości istniejących rozdzielnic średniego napięcia. Częste cykle obciążenia, wysoka zawartość harmonicznych i wyłączniki naprężeniowe o działaniu zbliżonym do znamionowego, w sposób, w jaki oryginalne marginesy projektowe mogą nie pomieścić.

Pułapka konserwacyjna: utrzymanie starego sprzętu kosztuje więcej niż jego wymiana

W przypadku zarządzających aktywami uzasadnienie finansowe utrzymania starzejącej się rozdzielnicy często wydaje się proste na papierze. Sprzęt jest już amortyzowany. Budżet kapitałowy na wymianę jest trudny do zabezpieczenia. Koszty utrzymania, choć rosną, są wydatkami operacyjnymi, które z roku na rok mogą być absorbowane.

Ta logika rachunkowości załamuje się, gdy w pełni uwzględni się prawdziwy koszt utrzymania przestarzałego sprzętu.

Dostępność części zamiennych jest największym wyzwaniem. Butle z przerywaczem próżniowym do starszych konstrukcji młotów mogą nie być już produkowane. Komory łukowe do wyłączników elektromagnetycznych wymagają specjalistycznych prac odlewniczych, które nadal wykonuje niewielu dostawców. Moduły przekaźników zabezpieczeniowych dla wycofywanych linii produktów są dostępne wyłącznie na rynku wtórnym, jeśli w ogóle. Gdy nie można pozyskać krytycznej części zamiennej, awaria pojedynczego wyłącznika może spowodować, że cała sekcja podstacji będzie przełączona w tryb offline na tygodnie, do czasu wyprodukowania niestandardowej części zamiennej – o ile jej wyprodukowanie jest w ogóle możliwe.

Rosną koszty obsługi SF₆. Zgodnie z zaostrzonym rozporządzeniem UE w sprawie fluorowanych gazów cieplarnianych nawet istniejące urządzenia SF₆ wymagają częstszych kontroli szczelności i bardziej rygorystycznej dokumentacji. Koszt samego gazu SF₆ rośnie wraz ze spadkiem wielkości produkcji i wzrostem opłat regulacyjnych. Po 2032 r., kiedy serwisowanie dziewiczym SF₆ będzie zabronione, operatorzy będą polegać na gazie z odzysku, którego dostawy są niepewne, a koszt nieprzewidywalny.

Coraz trudniej jest zorganizować okna awaryjne. W wielu obiektach przemysłowych i handlowych harmonogramy produkcji nie pozwalają już na dłuższe przestoje. Centra danych działają 24 godziny na dobę, 7 dni w tygodniu, z umownymi gwarancjami dostępności. Aby osiągnąć cele finansowe, aktywa energii odnawialnej muszą maksymalizować liczbę godzin wytwarzania. Wyłączenie odcinka autobusowego z eksploatacji w celu konserwacji wyłącznika – co mogło być rutyną, gdy sprzęt był nowy, a przestoje były mniej kosztowne – jest obecnie znaczącym wydarzeniem operacyjnym wymagającym obszernego planowania i uzasadnienia.

Rezultatem jest pułapka konserwacyjna. Im starszy jest sprzęt, tym więcej wymaga konserwacji. Im więcej konserwacji wymaga konserwacja, tym dłuższy jest czas przestoju. Im dłuższy jest czas przestoju, tym trudniej jest zaplanować pracę w obiekcie, którego nie można zatrzymać. Ostatecznie konserwacja zostaje odroczona, ponieważ koszt operacyjny jej wykonania przekracza postrzegane ryzyko niezastosowania się do niej – ryzyko, które może zakończyć się awarią sprzętu, której konsekwencje będą znacznie droższe niż konserwacja.

Bezpieczeństwo i odpowiedzialność za środowisko

Starzejąca się rozdzielnica niesie ze sobą zagrożenia bezpieczeństwa, które nowoczesny sprzęt ma specjalnie projektować. Najpoważniejszym z nich jest powstrzymywanie zwarć łuku wewnętrznego.

Kiedy wewnątrz panelu rozdzielnicy pojawi się łuk wewnętrzny — spowodowany awarią izolacji, wnikaniem wilgoci lub przypadkowym kontaktem podczas konserwacji — uwolnienie energii ma charakter wybuchowy. Łuk powoduje odparowanie metalu i rozpręża otaczające powietrze lub gaz z taką siłą, że może spowodować rozerwanie paneli, wyrzucenie gorących gazów i stopionego metalu oraz poważne obrażenia osób znajdujących się w pobliżu. Nowoczesna rozdzielnica średniego napięcia została zaprojektowana z klasą odporności na łuk wewnętrzny, co oznacza, że ​​została przetestowana pod kątem wytrzymania określonego poziomu zwarcia przez określony czas bez narażania personelu na niebezpieczeństwo. Starszy sprzęt rzadko był projektowany lub testowany zgodnie z tym standardem.

Wyłączniki olejowe niosą ze sobą dodatkowe ryzyko pożaru i eksplozji. Łuk wewnętrzny w oleju wytwarza palne gazy. Jeśli urządzenie nadmiarowe nie odpowietrzy ich wystarczająco szybko, zbiornik może pęknąć. Pożary ropy w podstacjach są niezwykle trudne do ugaszenia i mogą przenieść się na sąsiednie urządzenia.

Odpowiedzialność za środowisko to kolejny wymiar problemu. Starzejący się RMU wypełniony SF₆, w którym następuje powolny wyciek, uwalnia gaz o potencjale globalnego ocieplenia 24 300 razy większym niż CO₂. Zgodnie z obowiązującymi przepisami UE za wykrycie, zgłoszenie i naprawę wycieku odpowiedzialny jest operator. Niezastosowanie się do tego może skutkować karami finansowymi i utratą reputacji. W przypadku operatorów posiadających duże floty sprzętu SF₆ rozmieszczone w wielu lokalizacjach samo obciążenie administracyjne jest znaczne.

Ścieżka modernizacji: jak wyglądają rozwiązania zamienne

Dobra wiadomość dla zarządzających aktywami i planistów sieci jest taka, że ​​technologia zastępująca starzejące się rozdzielnice średniego napięcia jest dojrzała, sprawdzona i dostępna. Ścieżka przejścia nie jest projektem badawczym – jest to proces zarządzania zamówieniami i projektem z dobrze rozumianymi opcjami.

Wyłączniki próżniowe są standardowym zamiennikiem wyłączników olejowych i powietrzno-magnetycznych w zastosowaniach średniego napięcia. Przerywacz próżniowy gasi łuk wewnątrz zamkniętej butelki ceramicznej. Nie ma oleju do sprawdzania, filtrowania lub wymiany. Nie ma wycieku gazu. Przerywacz jest bezobsługowy przez cały okres użytkowania, który w normalnych warunkach pracy może przekroczyć 30 lat. Nowoczesne wyłączniki VCB z mechanizmami sprężynowymi klasy M2 są przystosowane do 10 000 operacji mechanicznych, dzięki czemu nadają się do częstego przełączania wymaganego przez integrację energii odnawialnej i nowoczesne procesy przemysłowe.

Rozdzielnice z izolacją gazową niezawierającą SF₆ zastępują SF₆ suchym powietrzem lub azotem jako środkiem izolacyjnym. Uszczelniony zbiornik ze stali nierdzewnej nie wymaga monitorowania gazu, ponownego napełniania ani odzyskiwania gazu po wycofaniu z eksploatacji. W przypadku przedsiębiorstw użyteczności publicznej i operatorów przemysłowych wymieniających starzejące się jednostki RMU SF₆ alternatywa suchego powietrza zapewnia tę samą kompaktową powierzchnię i tę samą wydajność elektryczną, bez odpowiedzialności za środowisko i rosnących kosztów zgodności.

Integracja cyfrowa to możliwości, których nie mają starsze rozdzielnice. Nowoczesne przekaźniki zabezpieczeniowe komunikują się za pośrednictwem normy IEC 61850, dostarczając w czasie rzeczywistym dane dotyczące położenia przełącznika, zapisów usterek i stanu sprzętu. Czujniki wyładowań niezupełnych mogą wykryć degradację izolacji, zanim doprowadzi ona do awarii. Monitorowanie temperatury w krytycznych punktach połączeń może zidentyfikować luźne połączenia śrubowe, zanim ulegną przegrzaniu. Operatorowi zarządzającemu wieloma podstacjami dane te umożliwiają konserwację opartą na stanie — naprawianie rzeczy wtedy, gdy wymagają naprawy, a nie według harmonogramu kalendarzowego i nie wtedy, gdy już uległy awarii.

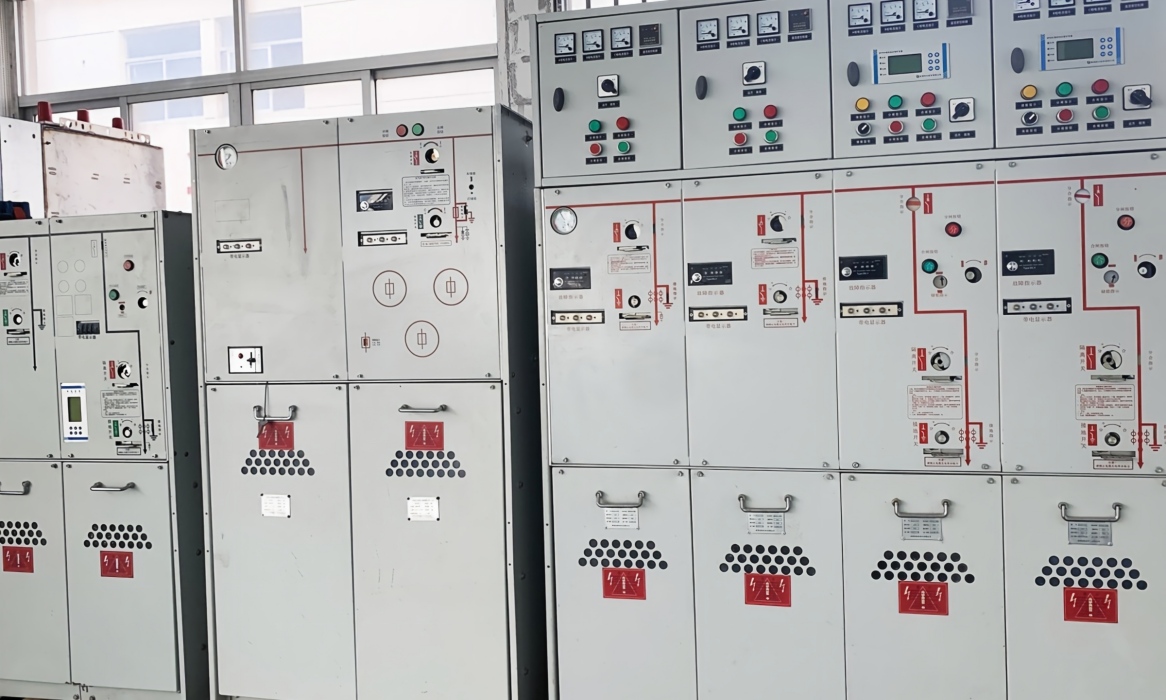

COTENELE dostarcza wyłączniki próżniowe od 12 kV do 40,5 kV i jednostki główne pierścieniowe niezawierające SF₆ dla przedsiębiorstw użyteczności publicznej, zakładów przemysłowych i deweloperów zajmujących się energią odnawialną, realizujących projekty modernizacji infrastruktury. Nasze wyłączniki VCB wykorzystują izolację biegunów z żywicy epoksydowej i bezobsługowe przerywacze próżniowe. Nasze RMU wykorzystują suche powietrze jako medium izolacyjne w szczelnie zamkniętych na cały okres eksploatacji zbiornikach ze stali nierdzewnej. Obie linie produktów przechodzą badania typu zgodnie z obowiązującymi normami IEC, a pełna dokumentacja jest dostarczana na etapie przetargu.

Ekonomiczne uzasadnienie wymiany

Decyzja o wymianie starzejącej się rozdzielnicy ma ostatecznie charakter finansowy, a sytuacja finansowa znacznie się poprawiła w ostatnich latach.

Najprostszym porównaniem jest rosnący koszt utrzymania starego sprzętu i koszt inwestycyjny instalacji nowego sprzętu. Koszt utrzymania starzejącej się rozdzielnicy nie jest liniowy. W miarę upływu 30, 35 i 40 lat eksploatacji sprzętu interwencje konserwacyjne stają się częstsze, bardziej złożone i droższe. Koszty części zamiennych rosną wraz ze zmniejszaniem się zapasów. Wyspecjalizowani dostawcy usług pobierają dodatkowe stawki za ekspertyzę dotyczącą przestarzałego sprzętu.

W analizie kosztów cyklu życia przeprowadzonej w 2024 r. przez niezależną firmę konsultingową porównano utrzymanie populacji starzejących się jednostek RMU SF₆ z zastąpieniem ich odpowiednikami suchego powietrza w okresie 20 lat. Po uwzględnieniu wykrywania wycieków SF₆, uzupełniania gazu, obowiązkowych raportów i przewidywanych cen emisji dwutlenku węgla, wymiana suchego powietrza osiągnęła parytet całkowitych kosztów w ciągu 12 lat, a następnie skumulowały się oszczędności. W przypadku operatorów posiadających dużą flotę sprzętu skumulowane oszczędności były znaczne.

Oprócz bezpośrednich kosztów konserwacji, uniknięty koszt awarii jest krytycznym czynnikiem, który często pomija się w tradycyjnych obliczeniach zwrotu z inwestycji. Pojedyncze zdarzenie łuku wewnętrznego w niezabezpieczonym panelu rozdzielnicy może zniszczyć panel, uszkodzić sąsiedni sprzęt i spowodować przestój trwający dni lub tygodnie. W przypadku centrum danych koszt dnia przestoju może przekroczyć siedmiocyfrową kwotę. W przypadku zakładu przemysłowego koszt utraconej produkcji może przewyższać koszt samej rozdzielnicy. Nowoczesna rozdzielnica z wewnętrzną klasyfikacją łuku i kompleksowym monitorowaniem stanu zmniejsza prawdopodobieństwo wystąpienia takich zdarzeń.

Nieprzestrzeganie przepisów wiąże się również z kosztami. Operatorom, którzy nie spełniają zaostrzonych wymogów dotyczących kontroli szczelności SF₆ i raportowania, grożą kary regulacyjne, które różnią się w zależności od jurysdykcji, ale powszechnie rosną. Rozporządzenie UE w sprawie fluorowanych gazów cieplarnianych zawiera przepisy umożliwiające państwom członkowskim nakładanie kar, które są „skuteczne, proporcjonalne i odstraszające”.

Praktyczne kroki oceny infrastruktury

W przypadku zarządzających aktywami rozważających program modernizacji rozdzielnic kilka praktycznych kroków może wyjaśnić zakres, pilność i uzasadnienie biznesowe.

Przeprowadź ocenę stanu. Zrób inwentaryzację wszystkich rozdzielnic średniego napięcia według wieku, rodzaju technologii i historii eksploatacji. Dokumentuj znane problemy, ostatnie awarie i częstotliwość konserwacji. Priorytetowo należy traktować sprzęt starszy niż 30 lat, sprzęt z przestarzałymi przekaźnikami zabezpieczającymi oraz sprzęt SF₆ z historią wycieków.

Wykonaj badanie poziomu zwarcia. Dostępny prąd zwarciowy w każdej lokalizacji rozdzielnicy powinien zostać przeliczony w oparciu o bieżącą konfigurację sieci i przewidywaną przyszłą generację. Każdy wyłącznik o wartości znamionowej przerywania poniżej obliczonego poziomu zwarcia jest zamiennikiem priorytetowym.

Audyt zapasów i wycieków SF₆. W przypadku operatorów podlegających przepisom dotyczącym fluorowanych gazów cieplarnianych dokładne zapisy zapasów SF₆, wskaźników wycieków i interwencji konserwacyjnych są obecnie wymogiem zgodności. Sam audyt może ujawnić luki w danych, którymi należy się zająć.

Oceń trend kosztów konserwacji. Jeśli wydatki na konserwację starzejącego się sprzętu rosną z roku na rok, zaprognozuj tę tendencję na przyszłość i porównaj ją ze zamortyzowanym kosztem wymiany. Uwzględnij w kalkulacji koszt okien przestojów.

Angażuj dostawców na wczesnym etapie. W przypadku dużych programów modernizacji czas realizacji rozdzielnic może być znaczny – szczególnie w przypadku sprzętu niezawierającego SF₆, gdzie moce produkcyjne rosną, aby sprostać rosnącemu zapotrzebowaniu. Wczesna współpraca z wykwalifikowanymi producentami zabezpiecza miejsca produkcyjne i pozwala uniknąć opóźnień w projektach.

Wniosek

Starzejąca się infrastruktura energetyczna nie jest problemem, który rozwiąże się sam poprzez stopniową konserwację. Sprzęt będący sercem systemu dystrybucji średniego napięcia — wyłączniki automatyczne, główne jednostki pierścieniowe, połączenia szyn zbiorczych — ma skończoną żywotność. Kiedy ten okres eksploatacji zostanie przekroczony, koszt utrzymania starego sprzętu w działaniu ostatecznie przewyższy koszt zastąpienia go nowoczesną technologią.

Przejście na nowoczesne rozdzielnice średniego napięcia jest szansą na zmierzenie się z wieloma wyzwaniami jednocześnie. Wymiana wyłącznika olejowego na wyłącznik próżniowy eliminuje ryzyko pożaru, ogranicza konserwację niemal do zera i zapewnia 30 lat niezawodnej pracy. Zastąpienie RMU SF₆ RMU na suche powietrze eliminuje odpowiedzialność za środowisko, usuwa ciężary związane z przestrzeganiem przepisów i zabezpiecza instalację w przyszłości przed zaostrzającymi się przepisami. Dodanie cyfrowego monitorowania i komunikacji IEC 61850 zmienia rozdzielnicę z elementu pasywnego w aktywnego uczestnika zarządzania siecią.

Dla COTENELE wspieranie modernizacji infrastruktury oznacza dostarczanie wyłączników próżniowych i jednostek RMU niezawierających SF₆, które przeszły badania typu, są gotowe do dokumentacji i są produkowane seryjnie. Oznacza to współpracę z przedsiębiorstwami użyteczności publicznej, operatorami przemysłowymi i wykonawcami EPC w celu określenia odpowiedniego sprzętu do każdego zastosowania i dostarczenia go wraz z pakietem dokumentacji wymaganej przez konsultantów i organy regulacyjne.

Siatka się zmienia. Sprzęt sterujący nim również musi się zmienić. Technologia istnieje. Sprawa ekonomiczna jest jasna. Jedyną zmienną, jaka pozostała, jest szybkość realizacji programów modernizacyjnych, a koszt oczekiwania rośnie z roku na rok.

Szukasz nowoczesnych rozwiązań średniego napięcia? COTENELE dostarcza wyłączniki próżniowe od 12 kV do 40,5 kV, jednostki główne z pierścieniem niezawierającym SF₆ i kompletne rozdzielnice w obudowie metalowej do modernizacji infrastruktury, dystrybucji mediów, zakładów przemysłowych i zastosowań w zakresie energii odnawialnej. Wszystkie produkty przechodzą badania typu zgodnie z obowiązującymi normami IEC, a pełna dokumentacja jest dostarczana na etapie przetargu.

O COTENELE

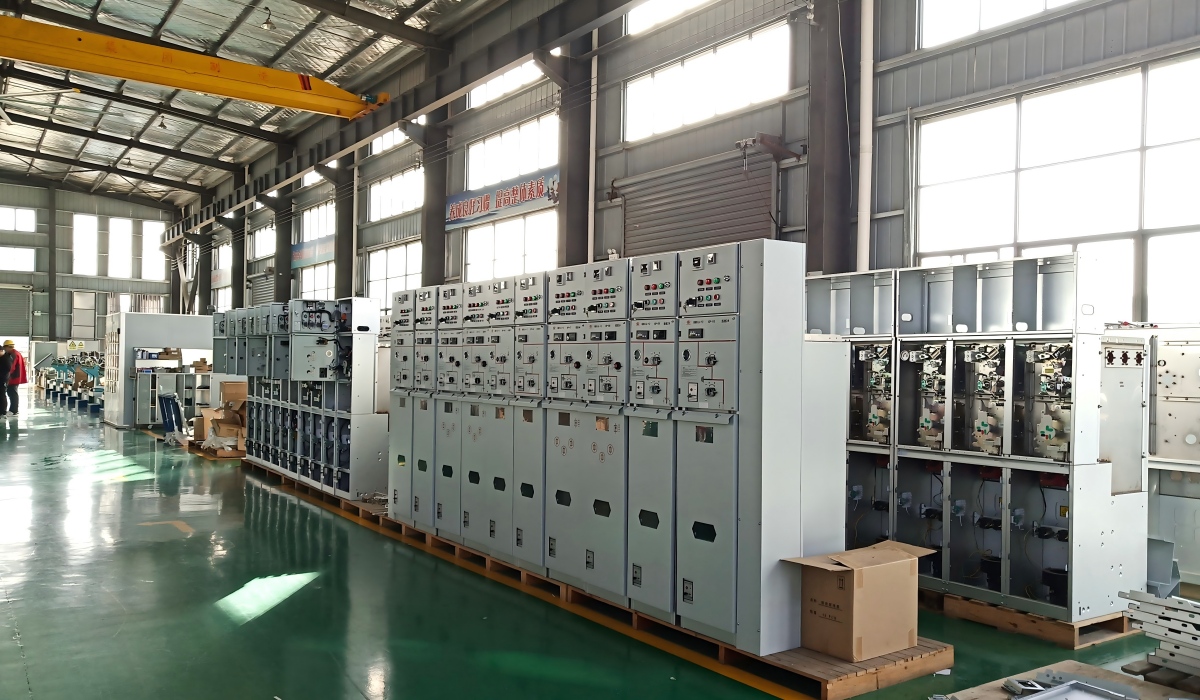

COTENELE jest wyspecjalizowanym producentem rozdzielnic średniego napięcia, w tym ekologicznych rozdzielnic w izolacji gazowej niezawierających SF₆, wyłączników próżniowych, głównych jednostek pierścieniowych i paneli powlekanych metalem do zastosowań od 12 kV do 40,5 kV. Nasze produkty służą przedsiębiorstwom użyteczności publicznej, operatorom centrów danych, deweloperom zajmującym się energią odnawialną i nabywcom przemysłowym podejmującym modernizację infrastruktury w Europie, Azji i na Bliskim Wschodzie. Każdy produkt poddawany jest testom typu zgodnie z obowiązującymi normami IEC, a kompletna dokumentacja jest dostarczana na potrzeby składania ofert i realizacji projektu.
