Rozdzielnica średniego napięcia 11KV w obudowie metalowej

Cotenele to fabryka produkująca panele elektryczne, która znajduje się w mieście Wenzhou w Chinach. Dostarczamy wewnętrzne rozdzielnice średniego napięcia z powłoką metalową serii kyn28-12 11KV oraz wewnętrzne elementy rdzenia, takie jak wyłącznik próżniowy, rozłącznik obciążenia, przekładnik prądowy i przekładnik napięciowy itp. Nasze produkty elektryczne wyeksportowały wiele krajów i regionów zamorskich i są powszechnie chwalone przez naszych klientów.

Zobacz więcej >> Wyślij zapytanie >>

Co to jest rozdzielnica?

Rozdzielnica (znana również jako rozdzielnica w obudowie metalowej lub zmontowany sprzęt dystrybucyjny) to zintegrowany system elektryczny składający się głównie z wyłączników automatycznych i powiązanych urządzeń sterujących.

Łączy w metalowej obudowie komponenty, takie jak wyłączniki, rozłączniki, rozłączniki, bezpieczniki, przekładniki, urządzenia przeciwprzepięciowe, szyny zbiorcze i systemy izolacyjne.

Komponenty te są montowane zgodnie z określonym schematem elektrycznym jednokreskowym, tworząc znormalizowaną i modułową jednostkę dystrybucyjną.

Do głównych funkcji rozdzielnic zalicza się:

Przełączanie obwodów elektrycznych
Sterowanie i ochrona systemu
Pomiar i monitorowanie parametrów elektrycznych

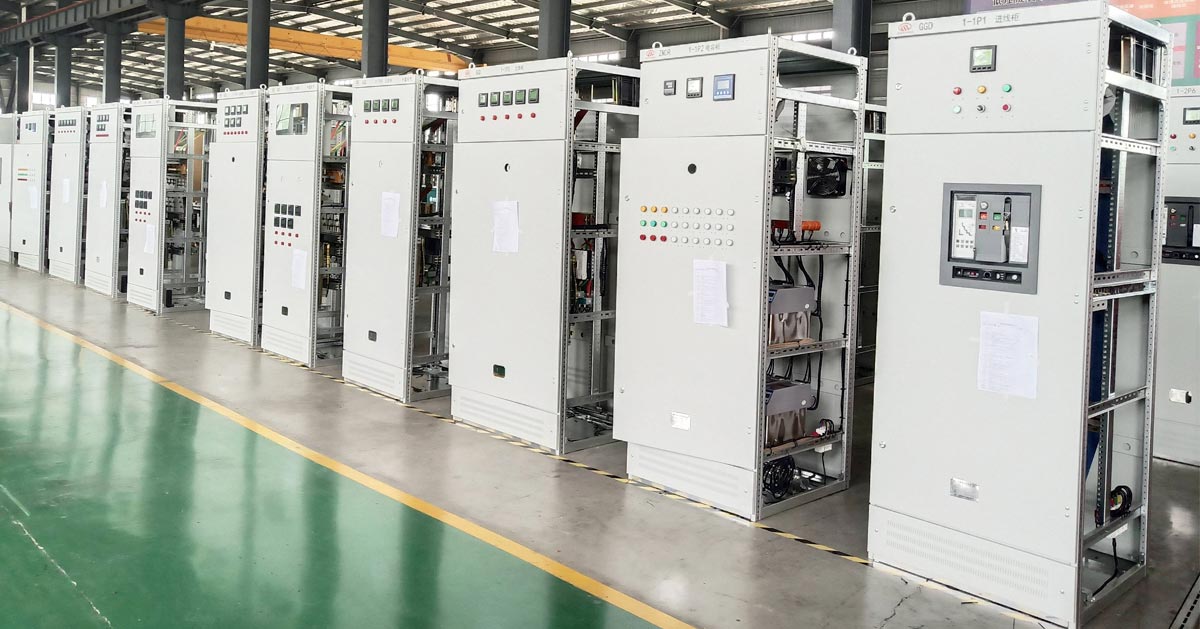

Rozdzielnice niskiego napięcia stosowane są typowo w sieciach dystrybucyjnych o napięciu do 1000 V AC, natomiast rozdzielnice średniego napięcia w systemach od 3,6 kV do 40,5 kV.

Rodzaje rozdzielnic

Rozdzielnice można klasyfikować na podstawie poziomu napięcia, technologii izolacji, projektu konstrukcyjnego i funkcji zastosowania.

1. Klasyfikacja według poziomu napięcia

Aspekt	Rozdzielnica niskiego napięcia	Rozdzielnica średniego napięcia
Zakres napięcia	≤1000 V	3,6 kV-40,5 KV
Zadanie podstawowe	Dystrybucja i sterowanie (terminal)	Odbiór i ochrona (główna linia)
Podstawowy komponent	Wyłącznik kompaktowy (MCCB), Wyłącznik powietrzny (ACB)	Wyłącznik próżniowy (VCB), wyłącznik SF₆
Typowe modele	GGD, GCK, GCS, MNS	KYN28,XGN,C-GIS
Bezpieczeństwo	Ochrona przed wstrząsami, błysk łuku	Ścisłe blokowanie z pięcioma zabezpieczeniami, kontrola odległości izolacji

2. Klasyfikacja według medium izolacyjnego

Rozdzielnica w izolacji powietrznej

Jako podstawowy środek izolacyjny wykorzystuje powietrze. Charakteryzuje się dojrzałą strukturą, łatwą konserwacją i jest szeroko stosowany w tradycyjnych systemach dystrybucyjnych. Typowymi przykładami są szafy niskiego napięcia i rozdzielnice średniego napięcia w obudowach metalowych.

Rozdzielnica w izolacji gazowej

Zawiera wszystkie komponenty wysokiego napięcia w szczelnej komorze wypełnionej SF₆, azotem lub suchym powietrzem. Oferuje doskonałe właściwości izolacyjne, zwartą konstrukcję i dużą zdolność adaptacji do środowiska.

Rozdzielnica w izolacji stałej

Wykorzystuje żywicę epoksydową do hermetyzacji komponentów pod napięciem, zapewniając dużą odporność na trudne warunki, takie jak wilgoć, kurz i zanieczyszczenia.

3. Klasyfikacja według struktury

Rozdzielnica typu stałego

Wszystkie elementy są zamocowane wewnątrz szafki. Charakteryzuje się prostą konstrukcją i ekonomiczną konstrukcją, powszechnie stosowaną w standardowych systemach dystrybucyjnych.

Rozdzielnica wysuwna

Wyłącznik lub jednostka funkcjonalna jest zainstalowana na ruchomym wózku, co pozwala na łatwą konserwację i wymianę. Struktura ta poprawia modułowość i elastyczność operacyjną. Typowym przykładem jest centralnie montowana rozdzielnica średniego napięcia.

Typowe typy rozdzielnic

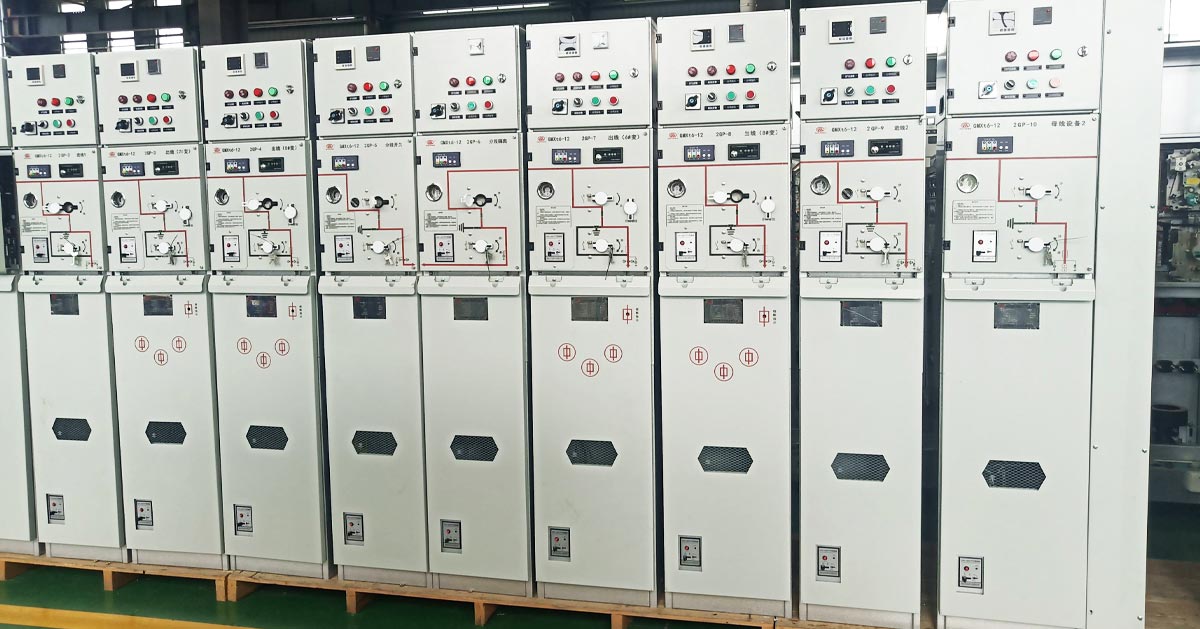

Jednostka główna pierścienia

Jednostki główne pierścieniowe to kompaktowe systemy dystrybucyjne przeznaczone do zasilania sieci pierścieniowej. Wykorzystują rozłączniki obciążenia w połączeniu z zabezpieczeniem bezpiecznikowym do kontrolowania i izolowania usterek.

RMU są szeroko stosowane w miejskich sieciach dystrybucyjnych, wspólnotach mieszkaniowych, budynkach komercyjnych i obiektach przemysłowych. Są dostępne w wersjach z izolacją powietrzną i gazową, oferując kompaktowe rozmiary, prostą obsługę i niezawodne działanie.

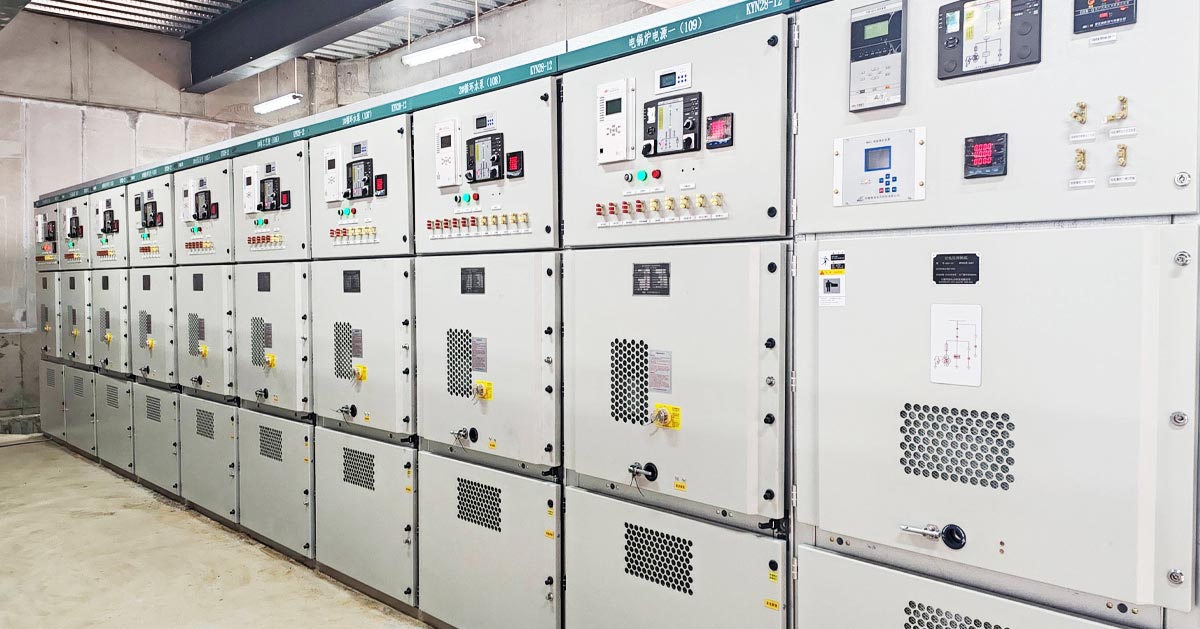

Rozdzielnica montowana centralnie

Rozdzielnica montowana centralnie to wyjmowany system dystrybucji średniego napięcia w obudowie metalowej, zwykle stosowany w zakresie 3,6 kV–12 kV.

Jego konstrukcja jest podzielona na trzy przedziały:

Szyna zbiorcza i przedział przyrządowy
Przedział wyłącznika automatycznego
Przedział kablowy

Taka konstrukcja poprawia bezpieczeństwo i izolację pomiędzy jednostkami funkcjonalnymi. Znajduje szerokie zastosowanie w elektrowniach, obiektach przemysłowych, podstacjach oraz do rozruchu silników wysokiego napięcia. Obsługuje również funkcje zabezpieczeń blokujących, aby zapewnić bezpieczną pracę systemu.

Rozdzielnica w izolacji gazowej

Rozdzielnica w izolacji gazowej zamyka wszystkie elementy elektryczne w szczelnej metalowej obudowie wypełnionej gazem izolacyjnym.

Jest wysoce odporny na wpływy środowiska, takie jak wilgoć, kurz, zanieczyszczenia i atmosfera korozyjna. Jest szeroko stosowany w miejskim transporcie kolejowym, zakładach petrochemicznych, metalurgii i regionach położonych na dużych wysokościach.

W porównaniu z systemami izolowanymi powietrzem, C-GIS jest bardziej kompaktowy, wymaga znacznie mniejszej przestrzeni instalacyjnej i oferuje długą żywotność przy minimalnych wymaganiach konserwacyjnych.

Obszary zastosowań rozdzielnic

Rozdzielnice są szeroko stosowane w:

Systemy wytwarzania energii
Podstacje przesyłowe i dystrybucyjne
Obiekty przemysłowe i górnicze
Miejskie budynki mieszkalne i komercyjne
Centra danych i projekty infrastrukturalne

RMU są powszechnie stosowane w sieciach dystrybucyjnych i kompaktowych podstacjach. Rozdzielnice montowane centralnie stosowane są głównie w układach sterowania średniego napięcia i rozruchu silników. Rozdzielnice w izolacji gazowej są preferowane w trudnych warunkach i ograniczonej przestrzeni.

Scenariusz	Odpowiedni typ szafki	Typowe zastosowanie
Elektrownie, duże podstacje	Montowana centralnie (KYN28), rozdzielnica SN	Dostawa generatora, odbiór transformatora głównego
Parki przemysłowe, średnie przedsiębiorstwa	Montowany centralnie, RMU	Dystrybucja, odbiór mocy
Miejskie obszary mieszkalne, wieżowce	Szafy rozdzielcze RMU, NN	Zasilanie sieci pierścieniowej, dystrybucja końcowa
Obszary położone na dużych wysokościach, wilgotne i zanieczyszczone	C-GIS	Dystrybucja w trudnych warunkach
Górnictwo, petrochemia, transport kolejowy	C-GIS	Zasilanie w trudnych warunkach
Budynki komercyjne, szpitale, centra danych	Rozdzielnica nn (GCK/GCS/MNS)	Oświetlenie, HVAC, dystrybucja sprzętu

Jak wybrać odpowiednią rozdzielnicę

Wybór właściwej rozdzielnicy wymaga oceny kilku kluczowych czynników:

1. Elektryczne warunki pracy

Aby zapewnić stabilną i bezpieczną pracę, należy wziąć pod uwagę poziom napięcia, obciążalność prądową, częstotliwość i charakterystykę obciążenia.

2. Warunki środowiskowe

Temperatura, wilgotność, wysokość nad poziomem morza, poziom sejsmiczny i stopień zanieczyszczenia bezpośrednio wpływają na wydajność izolacji i żywotność sprzętu.

3. Wymagania dotyczące zwarć

Znamionowy krótkotrwały prąd wytrzymywany i zdolność wyłączania muszą odpowiadać poziomowi usterek systemu. Systemy średniego napięcia zazwyczaj korzystają z wartości znamionowych 3 sekund, podczas gdy systemy niskiego napięcia często korzystają z wartości znamionowych 1 sekundy.

4. Załaduj charakterystykę

Różne typy obciążeń wymagają różnych konfiguracji, takich jak panele wyłączników lub systemy rozłączników obciążenia.

5. Środowisko aplikacji

Ogólne obszary śródlądowe: rozdzielnice w izolacji powietrznej
Obszary o ograniczonej przestrzeni: systemy kompaktowe lub izolowane gazem
Dystrybucja wtórna: systemy RMU
Ekspansja przemysłowa: wykorzystuje system modułowy i wysuwany.

6. Typ projektu

Nowe instalacje zazwyczaj wykorzystują nowoczesne, wysokowydajne systemy, natomiast projekty modernizacji mogą opierać się na istniejących konfiguracjach.

7. Wymagania konserwacyjne

Konstrukcja sprzętu powinna umożliwiać łatwą konserwację, zapewniając dobre działanie antykorozyjne i zapobiegające zanieczyszczeniom.

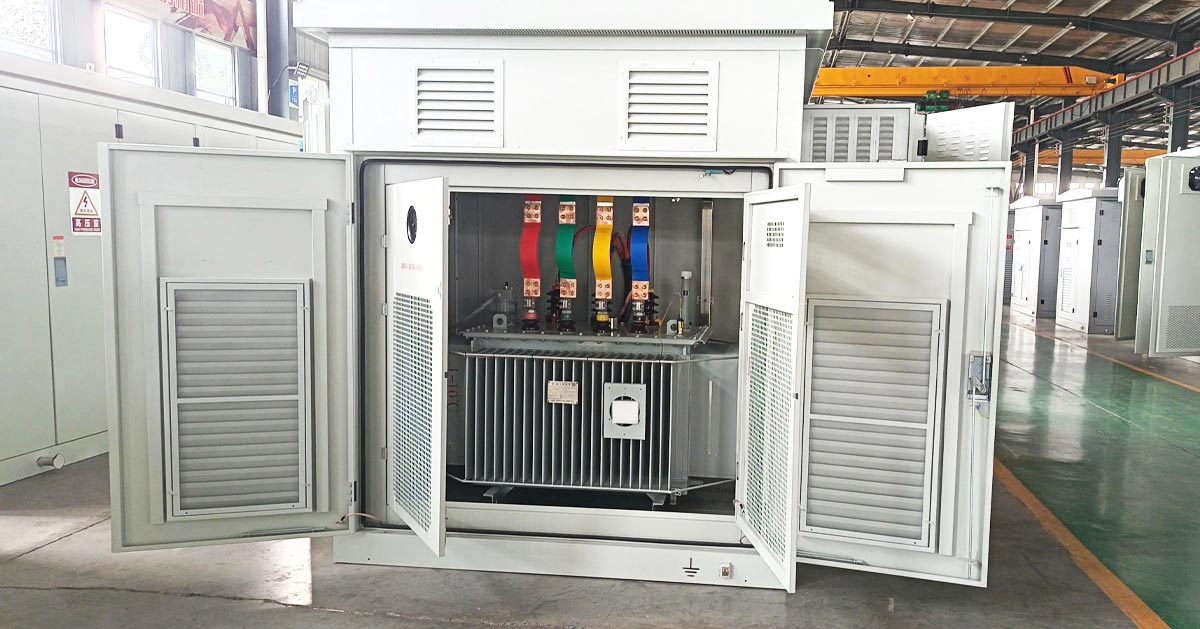

Rozdzielnice w prefabrykowanych podstacjach

Prefabrykowana podstacja integruje rozdzielnicę wysokiego napięcia, transformatory, rozdzielnicę niskiego napięcia i systemy sterowania w kompaktowej obudowie.
