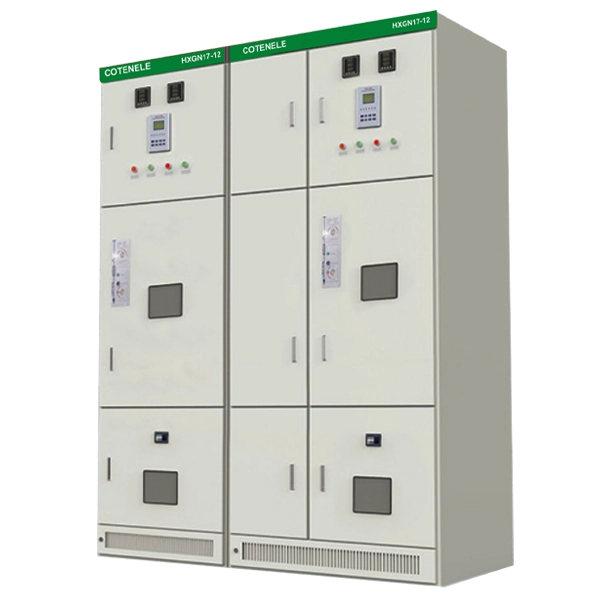

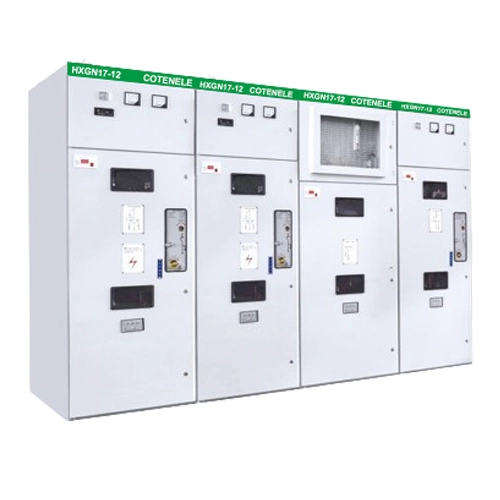

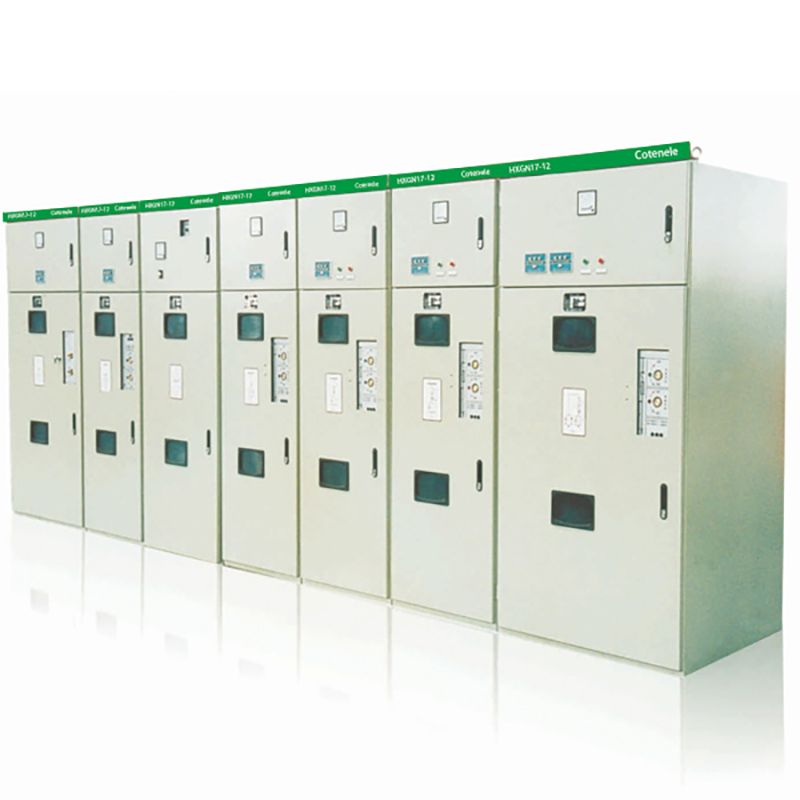

Panele elektryczne średniego napięcia 11KV RMU

Model produktu

Jakie są zalety jednostki głównej pierścieniowej HGNX17-12 w porównaniu do rozdzielnicy średniego napięcia KYN28-12?

W porównaniu z opancerzonymi rozdzielnicami wysuwnymi w osłonach metalowych KYN28-12, pierścieniowe jednostki główne HXGN17-12 mają bardzo znaczące zalety w postaci kompaktowych rozmiarów, niższych kosztów, łatwości konserwacji i możliwości dostosowania do środowiska, dlatego panele elektryczne średniego napięcia RMU HXGN17-12 11 KV są szczególnie odpowiednie do scenariuszy dystrybucji do użytkowników końcowych, gdzie jest mało miejsca, budżety są ograniczone i wymagana jest wysoka niezawodność zasilania.

Główne zalety HXGN17-12 w porównaniu z KYN28-12 są następujące:

1. Niższa inwestycja początkowa:Jednostka główna pierścieniowa HXGN17-12 jest generalnie znacznie tańsza, co zapewnia jej wyraźną przewagę ekonomiczną w projektach o ograniczonym budżecie. Ponadto jego konstrukcja jest prostsza, co zmniejsza awaryjność, a także zmniejsza długoterminowe koszty eksploatacji i konserwacji.

2. Kompaktowy rozmiar i elastyczna instalacja:Objętość RMU HXGN17-12 jest znacznie mniejsza niż w przypadku rozdzielnicy średniego napięcia KYN28-12. Kompaktowy układ i możliwość montażu na ścianie sprawiają, że można go znacznie łatwiej dostosować w miejscach, w których przestrzeń instalacyjna jest ograniczona.

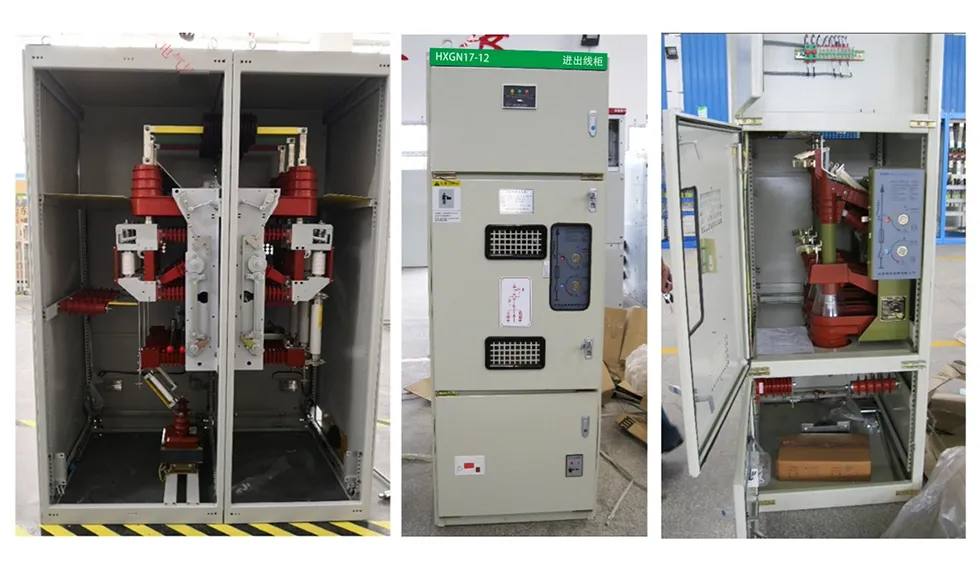

3. Prostsza rutynowa konserwacja:HXGN17-12 ma zwykle konstrukcję stałą – główne elementy przełączające są zamontowane na stałe, co czyni konstrukcję prostą i niezawodną. W porównaniu z RMU, KYN28-12 wykorzystuje konstrukcję typu wysuwnego (wózkowego), która zapewnia dobrą wymienność, ale zwiększa złożoność i potencjalne punkty awarii, a także wymaga wyższych umiejętności technicznych od personelu konserwacyjnego.

4. Lepsza zdolność adaptacji do środowiska:Ponieważ obudowa HXGN17-12 jest całkowicie zamknięta, jej stopień ochrony zwykle osiąga stopień ochrony IP2X lub wyższy, dzięki czemu główne jednostki pierścieniowe mogą zapewnić większą odporność na kurz, wilgoć i zanieczyszczenia. Zapewnia to bardziej stabilną pracę w trudnych warunkach.

Kluczowe różnice i porady dotyczące wyboru

Ograniczona charakterystyka ochrony głównych jednostek pierścieniowych

Należy zauważyć, że jednostka główna pierścieniowa HXGN17-12 jest przeznaczona przede wszystkim do dystrybucji obciążenia. Jego głównym elementem zabezpieczającym jest zwykle kombinacja „wyłącznik obciążenia + bezpiecznik”. Układ ten może szybko przerwać zwarcia, ale brakuje mu kompleksowych funkcji zabezpieczenia przekaźnika (takich jak zabezpieczenie nadprądowe i natychmiastowe zabezpieczenie nadprądowe) i dlatego nie nadaje się do zastosowań wymagających zaawansowanej ochrony przekaźnikowej.

Doradztwo w zakresie wyboru

Podsumowując, wybór między nimi zależy od konkretnych potrzeb:

Jeśli budżet projektu jest ograniczony, przestrzeń instalacyjna jest niewielka, a terminal dystrybucyjny znajduje się w trudnych warunkach, panele elektryczne średniego napięcia RMU HXGN17-12 11KV są ekonomicznym i praktycznym wyborem.

Jeśli projekt ma duży budżet i wymaga dużej obciążalności prądowej, dużej zdolności wyłączania i pełnej ochrony przekaźnika, bardziej odpowiedni będzie KYN28-12.

Główne parametry techniczne

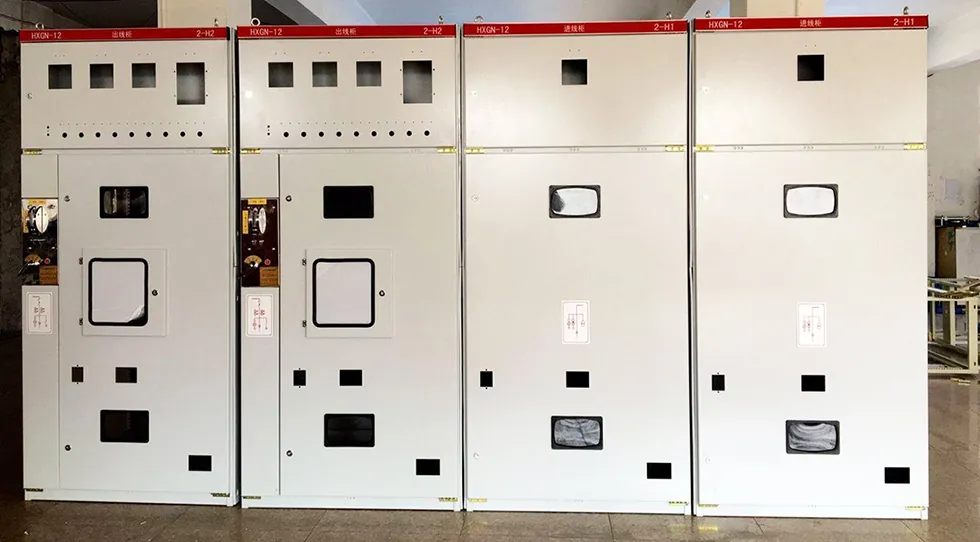

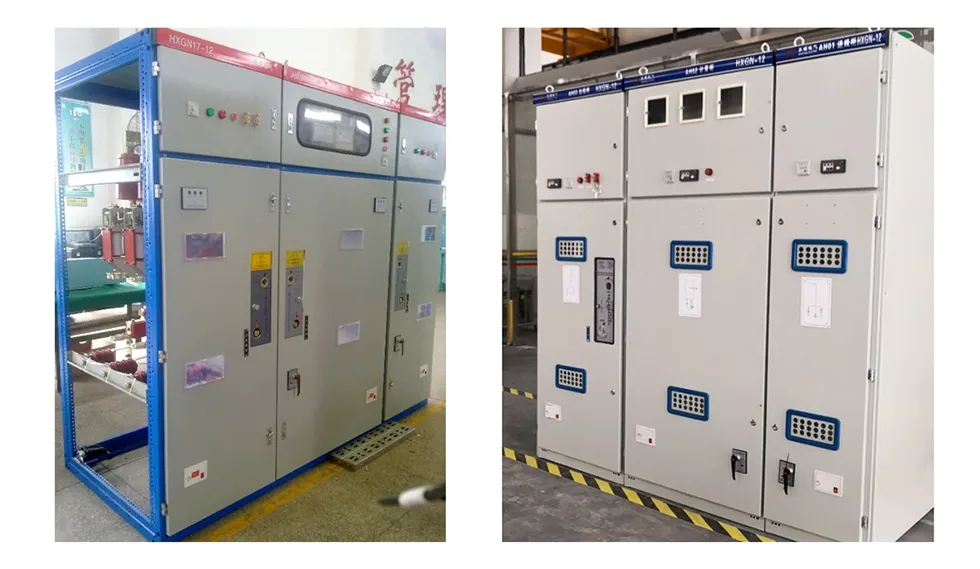

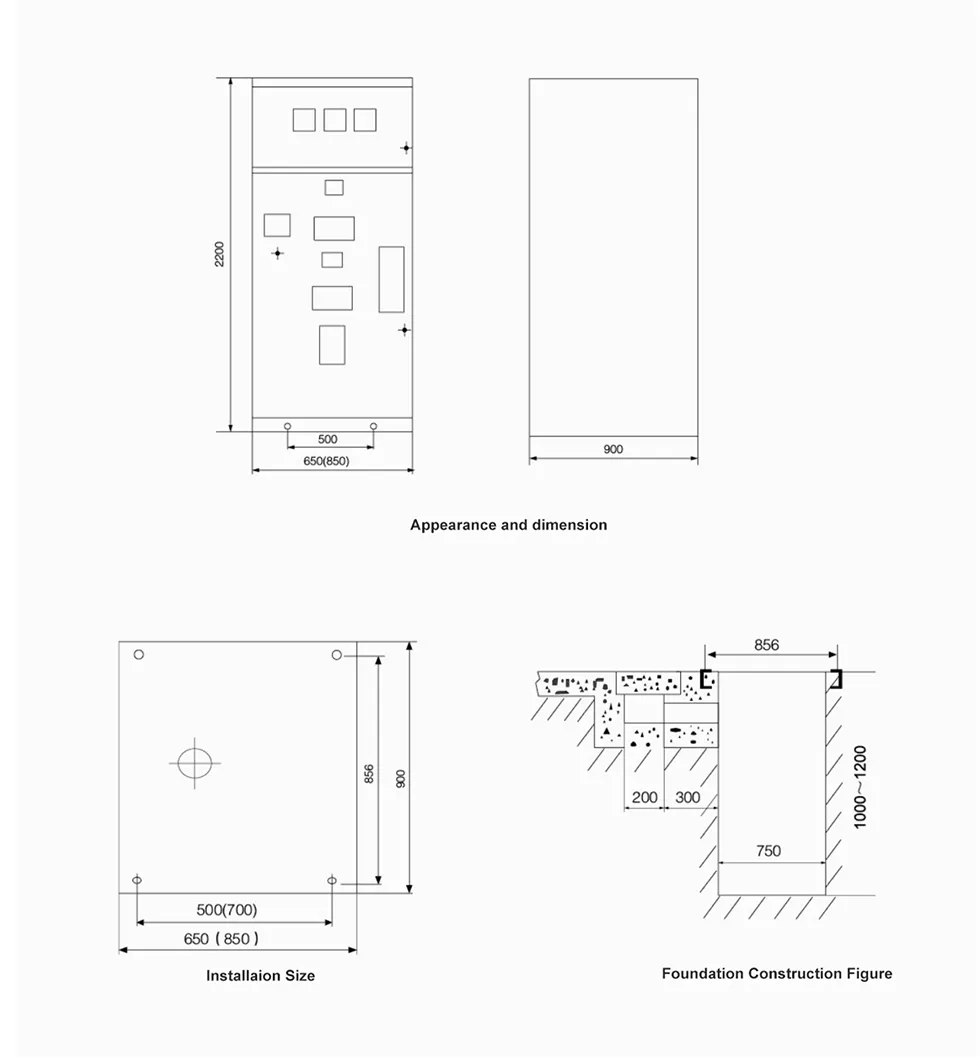

Wygląd i wymiary

Jak zamówić lub kupić

1. Podstawowe informacje o zakupie:Proszę podać pełny typ jednostek głównych lub rozdzielnic Ring, ilość i przewidywaną datę dostawy.

2. Jakie rysunki podczas naszej komunikacji technicznej:

Przed złożeniem oferty należy złożyć łącznie następujące rysunki:

Schemat jednokreskowy układu podstawowego,

Schemat ideowy obwodów wtórnych (sterujących) i

Schemat rozmieszczenia przedstawiający rozmieszczenie jednostek rozdzielnicy.

3. Parametry elektryczne i specyfikacje komponentów – Należy wyraźnie określić prąd znamionowy głównej szyny zbiorczej, a także typ i parametry znamionowe każdego komponentu (np. wyłączników, przełączników obciążenia, bezpieczników, przekładników prądowych itp.), który ma zostać zainstalowany w rozdzielnicy.

4.Wymagania specjalne – należy wyraźnie opisać wszelkie dodatkowe wymagania techniczne lub niestandardowe (np. specjalne powłoki, inny stopień ochrony, szczególne urządzenia dodatkowe lub warunki środowiskowe).
