Jak ocenić jakość rozdzielnicy średniego napięcia przed zakupem?

Wprowadzenie: Jakość zdobywa się przed dostawą, a nie odkrywa się ją później

Rozdzielnica średniego napięcia prezentuje się imponująco w broszurze. Obudowa ze stali nierdzewnej błyszczy. Specyfikacje w arkuszu danych spełniają wszystkie właściwe pola. Jednak różnica między panelem, który działa niezawodnie przez 30 lat, a panelem, który powoduje wezwania zwrotne, przestoje i kosztowne modernizacje, nie jest widoczna w pliku PDF. Jest osadzony w procesie produkcyjnym, dyscyplinie testowania i decyzjach inżynieryjnych podejmowanych na długo przed dotarciem sprzętu na miejsce projektu.

W przypadku specjalistów ds. zakupów, inżynierów-konsultantów i zarządzających aktywami ocena jakości rozdzielnicy przed zakupem nie polega na sprawdzeniu, czy tabliczka znamionowa odpowiada zamówieniu. Chodzi o określenie, czy producent dysponuje procesami, możliwościami testowania i kulturą jakości, aby dostarczać sprzęt, który będzie działał zgodnie z oczekiwaniami przez cały okres jego użytkowania.

W tym artykule przedstawiono ustrukturyzowane ramy oceny jakości rozdzielnic średniego napięcia przed wydaniem zamówienia. Obejmuje najważniejsze obszary — od zdolności produkcyjnych w fabryce i weryfikacji testów typu po jakość komponentów i dyscyplinę związaną z dokumentacją — oraz wyjaśnia, czego należy szukać w każdym z nich.

1. Zacznij od fabryki, a nie od arkusza danych

Najbardziej odkrywczym krokiem w ocenie jakości rozdzielnicy jest sprawdzenie, gdzie i jak jest ona wykonana. Wizyta w fabryce powie Ci więcej o możliwościach jakościowych producenta, niż może przekazać jakikolwiek zestaw dokumentów. Jeżeli wizyta nie jest możliwa, najlepszą opcją będzie poproszenie o szczegółowe zdjęcia i filmy przedstawiające linię produkcyjną, obiekty testowe oraz ostatnio zrealizowane zamówienia.

Oceniając fabrykę, skup się na wskaźnikach procesu, a nie na wrażeniach. Czy hala produkcyjna jest podzielona na jasno określone stanowiska pracy, czy też panele są montowane w przypadkowy sposób? Czy pracownicy używają kluczy dynamometrycznych ze skalibrowanymi ustawieniami lub czy śruby są dokręcane na wyczucie? Czy przychodzące komponenty — przerywacze próżniowe, słupy z żywicy epoksydowej, przekaźniki zabezpieczające — są przechowywane w kontrolowanych warunkach i można je zidentyfikować u dostawców? Te szczegóły procesu są wyznacznikiem jakości gotowego produktu.

Produkcja rozdzielnic średniego napięcia firmy COTENELE odbywa się według określonych sekwencji produkcyjnych z kontrolą jakości w trakcie procesu na każdym etapie. Słupy z żywicy epoksydowej do wyłączników próżniowych są odlewane we własnym zakresie przy użyciu automatycznego sprzętu do żelowania ciśnieniowego. Zbiorniki ze stali nierdzewnej do RMU niezawierających SF₆ są spawane, testowane pod kątem szczelności i uszczelniane w kontrolowanych warunkach. Gotowe panele przechodzą rutynowe testy, zanim opuszczą fabrykę.

2. Zweryfikuj testowanie typu — całkowicie i niezależnie

Badanie typu zgodnie z IEC 62271-200 jest podstawą zapewnienia jakości rozdzielnic. Pokazuje, że konstrukcja może wytrzymać naprężenia elektryczne, mechaniczne i termiczne, jakie napotka podczas użytkowania. Jednak „testowany typ” to termin używany w branży nieprecyzyjnie. Pytanie, które należy zadać producentowi, nie brzmi: „czy ten sprzęt został poddany testom typu?” Pytanie brzmi: „Czy możesz już teraz dostarczyć pełne raporty z testów typu z niezależnego laboratorium akredytowanego przez IEC?”

Program badań typu rozdzielnic średniego napięcia obejmuje badania rozłączania i załączania zwarć, badania krótkotrwałego prądu wytrzymywanego, badania wzrostu temperatury, badania dielektryczne i badania łuku wewnętrznego. Każdą z tych czynności należy wykonać w odniesieniu do oferowanej konfiguracji panelu i kombinacji modułów. Producent, który ukończył pełny program, bez wahania przekaże raporty. Producent używający zwrotów typu „projekt zweryfikowany zgodnie z normami IEC” lub „raporty z testów w toku” sygnalizuje, że dokumentacja jeszcze nie istnieje.

Oprócz istnienia raportów przejrzyj ich zakres. Potwierdź, że testowana konfiguracja jest zgodna z podaną konfiguracją. Sprawdź, czy wartość znamionowa zwarcia, klasyfikacja łuku wewnętrznego i klasa wytrzymałości mechanicznej spełniają wymagania projektu. Sprawdź, czy laboratorium badawcze jest rzeczywiście niezależne i posiada akredytację IEC, a nie placówką wewnętrzną.

COTENELE dostarcza certyfikaty badania typu IEC 62271-200 z akredytowanych laboratoriów zewnętrznych przy każdym składaniu oferty. Raporty obejmują pełną sekwencję testów i udostępniamy je przed złożeniem zamówienia, a nie po.

3. Sprawdź elementy przełączające i izolacyjne rdzenia

Przerywacz próżniowy i system izolacji stanowią serce każdej rozdzielnicy średniego napięcia. Jakość tych komponentów określa niezawodność sprzętu, profil konserwacji i żywotność.

W przypadku wyłączników próżniowych przerywacz próżniowy jest najbardziej krytycznym elementem. Oceń pochodzenie przerywacza i rodowód produkcyjny. Czy jest produkowany przez uznanego producenta z doświadczeniem w zastosowaniach średniego napięcia? Jaki materiał stykowy jest używany — miedź-chrom jest standardem branżowym pod względem połączenia przewodności i odporności na erozję łukową? Czy przerywacz jest trwale uszczelniony i nie wymaga konserwacji przez cały okres użytkowania, czy też konstrukcja wymaga okresowych kontroli integralności próżni?

Równie ważny jest system izolacji. W przypadku rozdzielnic z izolacją powietrzną należy sprawdzić, czy odstępy międzyfazowe i międzyfazowe spełniają lub przekraczają wymagania IEC. W przypadku sprzętu z izolacją gazową należy potwierdzić medium izolacyjne: suche powietrze lub azot o zerowym potencjale globalnego ocieplenia lub rozwiązanie alternatywne, które spełnia obecne i przewidywalne przepisy dotyczące ochrony środowiska. Zbiornik gazu ze stali nierdzewnej powinien być zaprojektowany i przetestowany jako naczynie ciśnieniowe szczelnie zamknięte na cały okres eksploatacji, bez konieczności monitorowania gazu lub jego uzupełniania.

Wyłączniki próżniowe VS1 firmy COTENELE wykorzystują uszczelnione na cały okres użytkowania przerywacze próżniowe od kwalifikowanych dostawców, w połączeniu z odlaną wewnętrznie izolacją biegunów z żywicy epoksydowej. Nasze niezawierające SF₆ RMU wykorzystują suche powietrze jako medium izolacyjne w zbiornikach ze stali nierdzewnej, które są spawane, testowane pod kątem szczelności i uszczelniane przez cały projektowany 30-letni okres użytkowania.

4. Ocenić mechanizm napędowy i blokady mechaniczne

Mechanizm napędowy to element, który porusza się przy każdym otwarciu lub zamknięciu wyłącznika. Jego konstrukcja i jakość wykonania bezpośrednio wpływają na wytrzymałość mechaniczną sprzętu i długoterminową niezawodność.

Nowoczesny wyłącznik średniego napięcia wykorzystuje mechanizm sprężynowy magazynujący energię. Mały silnik ładuje sprężynę zamykającą przez kilka sekund. Po wydaniu polecenia zamknięcia zmagazynowana energia zostaje uwolniona niemal natychmiast w celu zamknięcia styków. Podczas zamykania sprężyna otwierająca jest jednocześnie napinana, dzięki czemu wyłącznik jest natychmiast gotowy do zadziałania. Mechanizm ten powinien mieć wytrzymałość mechaniczną klasy M2 – 10 000 operacji bez awarii – zgodnie z normą IEC 62271-100.

Oceń konstrukcję mechanizmu. Czy sprężyny, połączenia i zatrzaski są wykonane z materiałów odpornych na zmęczenie i korozję? Czy mechanizm jest dostępny do kontroli bez konieczności wyjmowania wyłącznika z panelu? Czy działanie mechaniczne jest płynne i spójne podczas wielu operacji, czy też wykazuje oznaki powiązania lub zmienności?

Równie krytyczny jest mechaniczny system blokowania, który wymusza bezpieczne sekwencje operacyjne. „Pięć blokad zapobiegawczych” – zapobiegające zamykaniu pod obciążeniem, zapobiegające otwieraniu odłącznika pod obciążeniem, zapobiegające uziemieniu pod napięciem, zapobiegające zamykaniu przy podłączonym uziemieniu i zapobiegające przedostawaniu się do przedziałów pod napięciem – muszą działać niezawodnie niezależnie od zasilania pomocniczego. Przetestuj te blokady podczas wizyty w fabryce lub poproś o dowód wideo weryfikacji blokady podczas rutynowych testów.

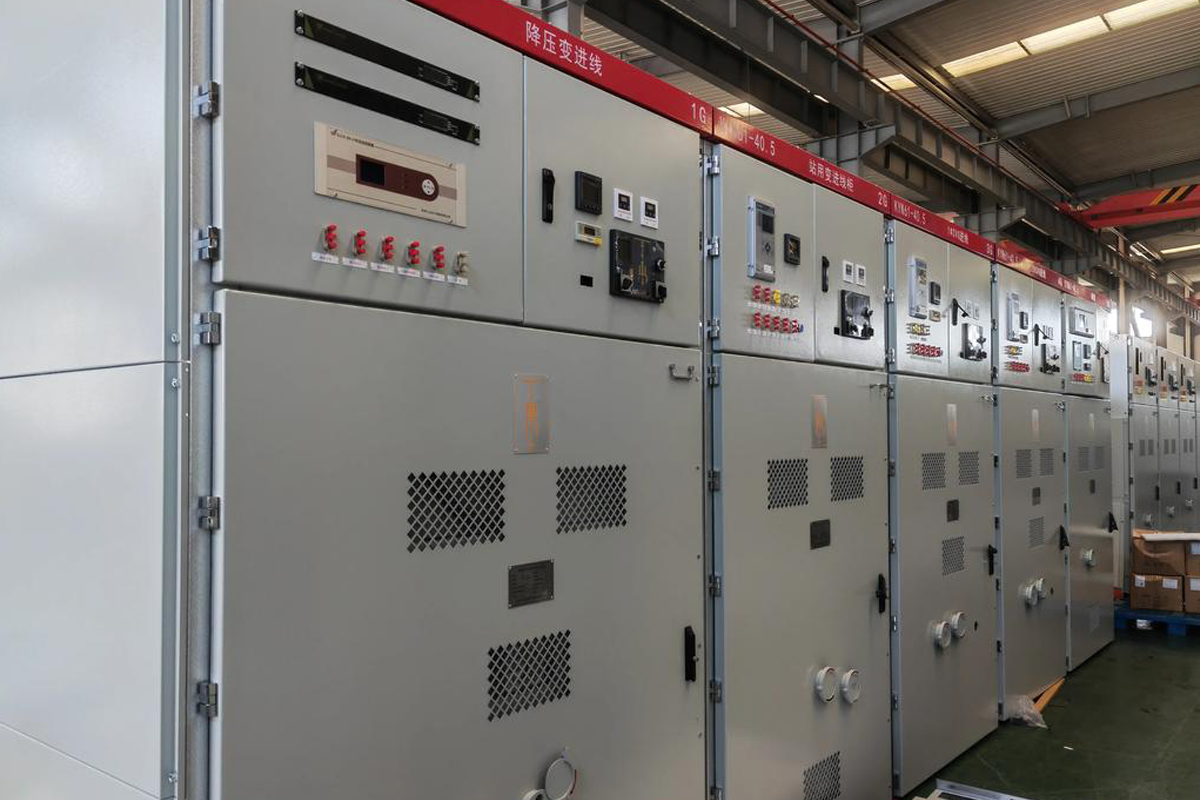

5. Sprawdź przedział niskiego napięcia i okablowanie

W przedziale niskiego napięcia znajdują się przekaźniki zabezpieczające, okablowanie sterujące, listwy zaciskowe i urządzenia komunikacyjne, które zapewniają inteligencję rozdzielnicy. Jakość wykonania w tej komorze jest wiarygodnym wskaźnikiem ogólnej dbałości producenta o szczegóły.

Otwórz drzwiczki niskiego napięcia i sprawdź okablowanie. Czy przewody są starannie poprowadzone i zabezpieczone w kanałach kablowych lub wiązce kablowej? Czy przewody są oznaczone na obu końcach wyraźnymi, trwałymi znacznikami? Czy numery tulejek na zaciskach są spójne i czytelne? Czy przewody zapasowe są zwinięte i zabezpieczone, czy też pozostawione luźne? Nie są to problemy kosmetyczne. Złe praktyki okablowania prowadzą do luźnych połączeń, sporadycznych usterek i koszmarów związanych z rozwiązywaniem problemów, które pochłaniają godziny pracy inżynierów przez lata po uruchomieniu.

Przekaźnik zabezpieczeniowy powinien być prawidłowo zamontowany, okablowany i skonfigurowany odpowiednio do zastosowania. Sprawdź, czy typ przekaźnika, przekładnie przekładników prądowych i napięcie pomocnicze odpowiadają specyfikacji projektu. Jeżeli rozdzielnica umożliwia komunikację, przed dostawą należy sprawdzić, czy okablowanie komunikacyjne i konfiguracja protokołu są udokumentowane i przetestowane.

6. Przejrzyj pakiet dokumentacji

Dokumentacja jest częścią produktu. Producent rozdzielnicy, który na etapie przetargu nie jest w stanie zapewnić kompletnego, dokładnego i uporządkowanego pakietu dokumentacji, raczej nie zapewni lepszej dokumentacji po złożeniu zamówienia.

Pakiet dokumentacji przed zakupem powinien zawierać co najmniej certyfikaty testów typu z niezależnego laboratorium akredytowanego przez IEC, szablony raportów z rutynowych testów pokazujące, co będzie testowane na każdym panelu przed wysyłką, deklarację zgodności z obowiązującymi normami i przepisami, listę referencyjną podobnych instalacji oraz instrukcje instalacji i obsługi. W przypadku projektów europejskich należy dołączyć dokumentację wykazującą zgodność z rozporządzeniem UE w sprawie fluorowanych gazów cieplarnianych, jeśli sprzęt nie zawiera SF₆.

Przejrzyj krytycznie dokumentację. Czy raporty z testów są kompletne i czytelne, czy też są to częściowe streszczenia i brakujące strony? Czy instalacje referencyjne znajdują się w podobnych zastosowaniach i lokalizacjach geograficznych jak Twój projekt? Czy dokumentacja jest napisana zrozumiałym technicznym językiem angielskim, czy też nosi ślady tłumaczenia bez sprawdzenia przez inżyniera, dla którego język jest językiem ojczystym?

COTENELE dostarcza kompletny pakiet dokumentacji do każdego zamówienia: certyfikaty testów typu, raporty z testów rutynowych, deklaracje zgodności i instrukcje obsługi. Tę samą dokumentację udostępniamy na etapie przetargu, aby inżynierowie-konsultanci i rzeczoznawcy mogli dokończyć przegląd techniczny przed udzieleniem zamówienia.

7. Oceń wsparcie posprzedażowe i dostępność części zamiennych

Jakość rozdzielnicy wykracza poza samo wyposażenie i obejmuje zdolność producenta do wspierania go przez dziesięciolecia eksploatacji. Przed zakupem oceń podejście producenta do wsparcia posprzedażowego, dostaw części zamiennych i pomocy technicznej.

Czy producent oferuje wsparcie przy uruchomieniu, na miejscu lub zdalnie? Czy istnieje zdefiniowany proces zapytań technicznych po dostawie, z jasnymi zobowiązaniami dotyczącymi czasu reakcji? Czy standardowe części zamienne – wkładki bezpiecznikowe, styki pomocnicze, uchwyty operacyjne, moduły przekaźników – są dostępne z magazynu, czy też są produkowane na zamówienie z wydłużonym czasem realizacji?

Producent prowadzący działalność eksportową powinien mieć możliwość wysyłki części zamiennych za pośrednictwem międzynarodowej firmy kurierskiej i zapewnienia wsparcia technicznego w języku angielskim w godzinach pracy w Europie lub Azji. Jeżeli główna działalność producenta ma charakter krajowy, a eksport stanowi niewielki ułamek jego wolumenu, wsparcie posprzedażowe dla projektów międzynarodowych może być niewielkie.

Wniosek: jakość to proces, a nie wygląd

Ocena jakości rozdzielnicy średniego napięcia przed zakupem wymaga spojrzenia nie tylko na wypolerowany wygląd zewnętrzny, ale także na procesy produkcyjne, dyscyplinę testowania, rodowód komponentów i rygorystyczną dokumentację, które decydują o długoterminowej wydajności. Parametry w arkuszu danych stanowią punkt początkowy, a nie linię mety. Liczy się to, czy producent zbudował system produkcyjny i kulturę jakości, które konsekwentnie zapewniają to, co obiecuje arkusz danych.

Ustrukturyzowana ocena – możliwości fabryki, weryfikacja testu typu, jakość komponentów rdzenia, ocena mechanizmów i blokad, jakość wykonania okablowania, kompletność dokumentacji i wsparcie posprzedażowe – zapewnia wiarygodną podstawę do porównywania dostawców i wybierania sprzętu, który będzie działał zgodnie z oczekiwaniami przez dziesięciolecia użytkowania.

COTENELE wspiera ten proces oceny, dostarczając certyfikaty badań typu na etapie zapytania ofertowego, zachęcając klientów do inspekcji naszych zakładów produkcyjnych i dostarczając kompletne pakiety dokumentacji do każdej oferty. Nasze wyłączniki próżniowe i jednostki główne z pierścieniem niezawierającym SF₆ są produkowane w oparciu o określone procesy produkcyjne, testowane zgodnie z normami IEC i wspierane przez zespół inżynierów, który rozumie wymagania projektów międzynarodowych.
