Produkty
Profesjonalny producent rozdzielnic dostarczający niezawodne rozwiązania elektroenergetyczne
- View as

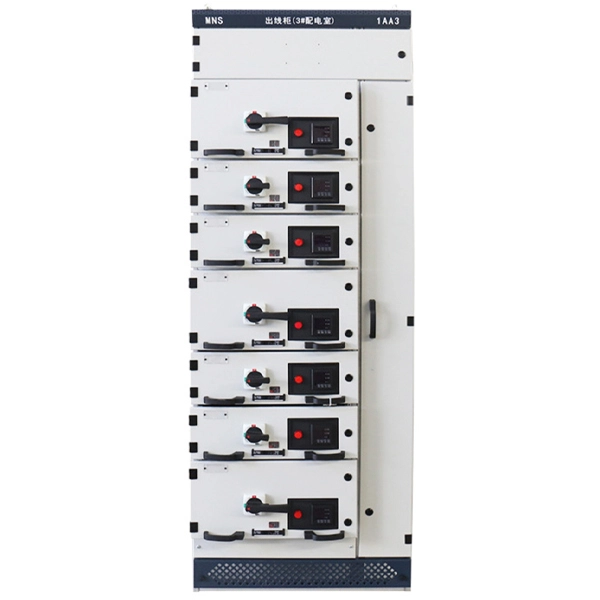

Rozdzielnica wysuwna niskiego napięcia MNS
Cotenele jest producentem, którego produkty obejmują rozdzielnice niskiego i średniego napięcia z Chin. Nasza wysuwna rozdzielnica niskiego napięcia MNS to rodzaj szuflad oraz modułowego i wysokiego bezpieczeństwa sprzętu dystrybucyjnego niskiego napięcia zaprojektowanego specjalnie dla nowoczesnych systemów elektroenergetycznych. Jego podstawowe zalety polegają na wysokiej niezawodności i elastyczności, szeroko stosowanych w wymagających obszarach dystrybucji energii w budynkach przemysłowych i cywilnych, takich jak energia elektryczna, petrochemia, metalurgia itp.

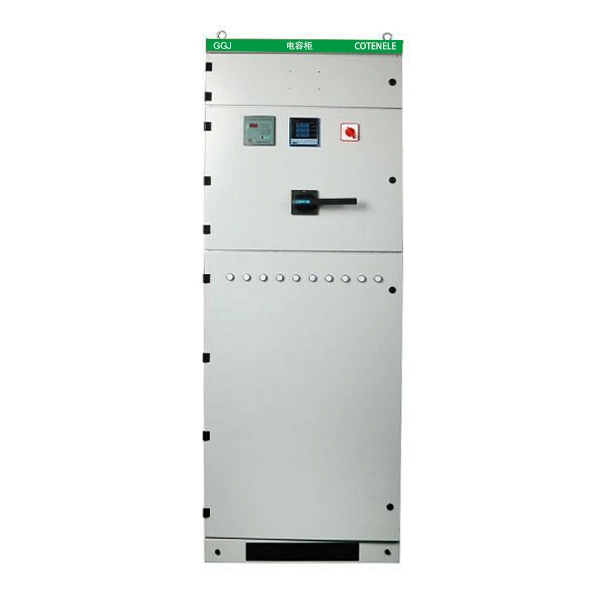

GGJ Automatyczne urządzenie do kompensacji mocy biernej Panel NN
Cotenele jest eksporterem paneli niskiego napięcia w Chinach. Wyprodukowany przez nas panel LV z automatycznym urządzeniem do kompensacji mocy biernej GGJ został wyeksportowany do wielu krajów i regionów. Inteligentne urządzenie do kompensacji mocy biernej niskiego napięcia GGJ wykorzystuje projektowanie wspomagane komputerowo (CAD) i zawiera mikrokomputerowy system sterowania w celu inteligentnego śledzenia i kompensacji mocy biernej. Dzięki racjonalnej strukturze i zaawansowanej technologii jest szeroko stosowany w sieciach elektroenergetycznych niskiego napięcia w celu poprawy współczynnika mocy, zmniejszenia strat biernych i poprawy jakości zasilania. Urządzenie to reprezentuje nową generację produktów energooszczędnych. Został specjalnie zaprojektowany do kompensacji mocy biernej transformatorów trójfazowych o mocy w zakresie od 130 do 600 kVA.
System izolacji gazowej średniego napięcia 33KV
Jako większy producent sprzętu elektrycznego, firma Cotenele od wielu lat angażuje się w badania i rozwój nowych produktów. System izolacji gazowej średniego napięcia 33 kV to nasz nowo opracowany produkt o najwyższym poziomie napięcia 40,5 kv. Ta główna jednostka pierścieniowa średniego napięcia to rozdzielnica metalowa w izolacji gazowej (C-GIS). Jej podstawową funkcją jest całkowite uszczelnienie części pod napięciem wysokiego napięcia, takich jak wyłączniki próżniowe, wyłączniki izolacyjne i szyny zbiorcze w obudowie ze stali nierdzewnej stalowa skrzynka gazowa wypełniona gazem izolacyjnym.
Panele rozdzielcze średniego napięcia 33KV pokryte metalem
Jako główny eksporter rozdzielnic średniego napięcia w Chinach, produkty Cotenele są szeroko dystrybuowane na rynkach światowych. Panele rozdzielnic średniego napięcia 33 kV serii KYN61-40.5 (Z) produkowane przez Cotenele są przeznaczone do trójfazowych systemów zasilania prądem przemiennym 50 Hz. Służą do odbioru i dystrybucji energii elektrycznej w elektrowniach, podstacjach i rozdzielniach przedsiębiorstw przemysłowych i górniczych, a także zapewniają sterowanie, ochronę i monitorowanie obwodów elektrycznych.
Rozdzielnica SN 33KV Przekładnia rozdzielcza średniego napięcia
Rozdzielnica średniego napięcia KYN28-40.5 to nowy produkt opracowany przez Cotenele, o napięciu znamionowym do 40,5 kv. Ta rozdzielnica średniego napięcia typu KYN28-40.5 33KV SN, przeznaczona jest przede wszystkim do trójfazowych systemów zasilania prądem przemiennym o napięciu znamionowym 40,5 kV i częstotliwości 50 Hz. Jest powszechnie stosowany w układach szyn zbiorczych z pojedynczą lub sekcyjną szyną zbiorczą. Konstrukcja produktu jest zgodna z odpowiednimi normami, takimi jak IEC 298 i GB3906-2006.
Rozdzielnica średniego napięcia 22KV w obudowie metalowej
Firma Cotenele od wielu lat angażuje się w badania i rozwój technologiczny w dziedzinie rozdzielnic średniego napięcia i produktów pierścieniowych jednostek głównych, obejmujących pełną gamę paneli rozdzielnic o napięciach znamionowych od 3,6 kV do 40,5 kV. Wyprodukowana przez nas rozdzielnica metalowa średniego napięcia 22 kV serii KYN28-24 charakteryzuje się zaawansowaną technologią, jest bezpieczna i niezawodna, ma rozsądną konstrukcję, stabilną wydajność i jest łatwa w użyciu. Jest szeroko stosowany w elektrowniach, podstacjach, przedsiębiorstwach przemysłowych i górniczych oraz budynkach komercyjnych.
Co to jest rozdzielnica?
Rozdzielnica (znana również jako rozdzielnica w obudowie metalowej lub zmontowany sprzęt dystrybucyjny) to zintegrowany system elektryczny składający się głównie z wyłączników automatycznych i powiązanych urządzeń sterujących.
Łączy w metalowej obudowie komponenty, takie jak wyłączniki, rozłączniki, rozłączniki, bezpieczniki, przekładniki, urządzenia przeciwprzepięciowe, szyny zbiorcze i systemy izolacyjne.
Komponenty te są montowane zgodnie z określonym schematem elektrycznym jednokreskowym, tworząc znormalizowaną i modułową jednostkę dystrybucyjną.
Do głównych funkcji rozdzielnic zalicza się:
- Przełączanie obwodów elektrycznych
- Sterowanie i ochrona systemu
- Pomiar i monitorowanie parametrów elektrycznych
Rozdzielnice niskiego napięcia stosowane są typowo w sieciach dystrybucyjnych o napięciu do 1000 V AC, natomiast rozdzielnice średniego napięcia w systemach od 3,6 kV do 40,5 kV.
Rodzaje rozdzielnic
Rozdzielnice można klasyfikować na podstawie poziomu napięcia, technologii izolacji, projektu konstrukcyjnego i funkcji zastosowania.
1. Klasyfikacja według poziomu napięcia
| Aspekt | Rozdzielnica niskiego napięcia | Rozdzielnica średniego napięcia |
| Zakres napięcia | ≤1000 V | 3,6 kV-40,5 KV |
| Zadanie podstawowe | Dystrybucja i sterowanie (terminal) | Odbiór i ochrona (główna linia) |
| Podstawowy komponent | Wyłącznik kompaktowy (MCCB), Wyłącznik powietrzny (ACB) | Wyłącznik próżniowy (VCB), wyłącznik SF₆ |
| Typowe modele | GGD, GCK, GCS, MNS | KYN28,XGN,C-GIS |
| Bezpieczeństwo | Ochrona przed wstrząsami, błysk łuku | Ścisłe blokowanie z pięcioma zabezpieczeniami, kontrola odległości izolacji |
2. Klasyfikacja według medium izolacyjnego
Rozdzielnica w izolacji powietrznej
Jako podstawowy środek izolacyjny wykorzystuje powietrze. Charakteryzuje się dojrzałą strukturą, łatwą konserwacją i jest szeroko stosowany w tradycyjnych systemach dystrybucyjnych. Typowymi przykładami są szafy niskiego napięcia i rozdzielnice średniego napięcia w obudowach metalowych.
Rozdzielnica w izolacji gazowej
Zawiera wszystkie komponenty wysokiego napięcia w szczelnej komorze wypełnionej SF₆, azotem lub suchym powietrzem. Oferuje doskonałe właściwości izolacyjne, zwartą konstrukcję i dużą zdolność adaptacji do środowiska.
Rozdzielnica w izolacji stałej
Wykorzystuje żywicę epoksydową do hermetyzacji komponentów pod napięciem, zapewniając dużą odporność na trudne warunki, takie jak wilgoć, kurz i zanieczyszczenia.
3. Klasyfikacja według struktury
Rozdzielnica typu stałego
Wszystkie elementy są zamocowane wewnątrz szafki. Charakteryzuje się prostą konstrukcją i ekonomiczną konstrukcją, powszechnie stosowaną w standardowych systemach dystrybucyjnych.
Rozdzielnica wysuwna
Wyłącznik lub jednostka funkcjonalna jest zainstalowana na ruchomym wózku, co pozwala na łatwą konserwację i wymianę. Struktura ta poprawia modułowość i elastyczność operacyjną. Typowym przykładem jest centralnie montowana rozdzielnica średniego napięcia.
Typowe typy rozdzielnic
Jednostka główna pierścienia
Jednostki główne pierścieniowe to kompaktowe systemy dystrybucyjne przeznaczone do zasilania sieci pierścieniowej. Wykorzystują rozłączniki obciążenia w połączeniu z zabezpieczeniem bezpiecznikowym do kontrolowania i izolowania usterek.
RMU są szeroko stosowane w miejskich sieciach dystrybucyjnych, wspólnotach mieszkaniowych, budynkach komercyjnych i obiektach przemysłowych. Są dostępne w wersjach z izolacją powietrzną i gazową, oferując kompaktowe rozmiary, prostą obsługę i niezawodne działanie.
Rozdzielnica montowana centralnie
Rozdzielnica montowana centralnie to wyjmowany system dystrybucji średniego napięcia w obudowie metalowej, zwykle stosowany w zakresie 3,6 kV–12 kV.
Jego konstrukcja jest podzielona na trzy przedziały:
- Szyna zbiorcza i przedział przyrządowy
- Przedział wyłącznika automatycznego
- Przedział kablowy
Taka konstrukcja poprawia bezpieczeństwo i izolację pomiędzy jednostkami funkcjonalnymi. Znajduje szerokie zastosowanie w elektrowniach, obiektach przemysłowych, podstacjach oraz do rozruchu silników wysokiego napięcia. Obsługuje również funkcje zabezpieczeń blokujących, aby zapewnić bezpieczną pracę systemu.
Rozdzielnica w izolacji gazowej
Rozdzielnica w izolacji gazowej zamyka wszystkie elementy elektryczne w szczelnej metalowej obudowie wypełnionej gazem izolacyjnym.
Jest wysoce odporny na wpływy środowiska, takie jak wilgoć, kurz, zanieczyszczenia i atmosfera korozyjna. Jest szeroko stosowany w miejskim transporcie kolejowym, zakładach petrochemicznych, metalurgii i regionach położonych na dużych wysokościach.
W porównaniu z systemami izolowanymi powietrzem, C-GIS jest bardziej kompaktowy, wymaga znacznie mniejszej przestrzeni instalacyjnej i oferuje długą żywotność przy minimalnych wymaganiach konserwacyjnych.
Obszary zastosowań rozdzielnic
Rozdzielnice są szeroko stosowane w:
- Systemy wytwarzania energii
- Podstacje przesyłowe i dystrybucyjne
- Obiekty przemysłowe i górnicze
- Miejskie budynki mieszkalne i komercyjne
- Centra danych i projekty infrastrukturalne
RMU są powszechnie stosowane w sieciach dystrybucyjnych i kompaktowych podstacjach. Rozdzielnice montowane centralnie stosowane są głównie w układach sterowania średniego napięcia i rozruchu silników. Rozdzielnice w izolacji gazowej są preferowane w trudnych warunkach i ograniczonej przestrzeni.
| Scenariusz | Odpowiedni typ szafki | Typowe zastosowanie |
| Elektrownie, duże podstacje | Montowana centralnie (KYN28), rozdzielnica SN | Dostawa generatora, odbiór transformatora głównego |
| Parki przemysłowe, średnie przedsiębiorstwa | Montowany centralnie, RMU | Dystrybucja, odbiór mocy |
| Miejskie obszary mieszkalne, wieżowce | Szafy rozdzielcze RMU, NN | Zasilanie sieci pierścieniowej, dystrybucja końcowa |
| Obszary położone na dużych wysokościach, wilgotne i zanieczyszczone | C-GIS | Dystrybucja w trudnych warunkach |
| Górnictwo, petrochemia, transport kolejowy | C-GIS | Zasilanie w trudnych warunkach |
| Budynki komercyjne, szpitale, centra danych | Rozdzielnica nn (GCK/GCS/MNS) | Oświetlenie, HVAC, dystrybucja sprzętu |
Jak wybrać odpowiednią rozdzielnicę
Wybór właściwej rozdzielnicy wymaga oceny kilku kluczowych czynników:
1. Elektryczne warunki pracy
Aby zapewnić stabilną i bezpieczną pracę, należy wziąć pod uwagę poziom napięcia, obciążalność prądową, częstotliwość i charakterystykę obciążenia.
2. Warunki środowiskowe
Temperatura, wilgotność, wysokość nad poziomem morza, poziom sejsmiczny i stopień zanieczyszczenia bezpośrednio wpływają na wydajność izolacji i żywotność sprzętu.
3. Wymagania dotyczące zwarć
Znamionowy krótkotrwały prąd wytrzymywany i zdolność wyłączania muszą odpowiadać poziomowi usterek systemu. Systemy średniego napięcia zazwyczaj korzystają z wartości znamionowych 3 sekund, podczas gdy systemy niskiego napięcia często korzystają z wartości znamionowych 1 sekundy.
4. Załaduj charakterystykę
Różne typy obciążeń wymagają różnych konfiguracji, takich jak panele wyłączników lub systemy rozłączników obciążenia.
5. Środowisko aplikacji
- Ogólne obszary śródlądowe: rozdzielnice w izolacji powietrznej
- Obszary o ograniczonej przestrzeni: systemy kompaktowe lub izolowane gazem
- Dystrybucja wtórna: systemy RMU
- Ekspansja przemysłowa: wykorzystuje system modułowy i wysuwany.
6. Typ projektu
Nowe instalacje zazwyczaj wykorzystują nowoczesne, wysokowydajne systemy, natomiast projekty modernizacji mogą opierać się na istniejących konfiguracjach.
7. Wymagania konserwacyjne
Konstrukcja sprzętu powinna umożliwiać łatwą konserwację, zapewniając dobre działanie antykorozyjne i zapobiegające zanieczyszczeniom.
Rozdzielnice w prefabrykowanych podstacjach
Prefabrykowana podstacja integruje rozdzielnicę wysokiego napięcia, transformatory, rozdzielnicę niskiego napięcia i systemy sterowania w kompaktowej obudowie.
Strona wysokiego napięcia
Obejmuje rozdzielnice średniego napięcia takie jak systemy KYN28A-12 lub RMU, wyposażone w przekaźniki zabezpieczające i systemy komunikacyjne.
Transformator
Zwykle wykorzystuje transformatory zanurzone w oleju lub suche o niskich stratach i wysokiej wydajności.
Strona niskiego napięcia
Wykorzystuje wysuwne systemy rozdzielnic niskiego napięcia dla łatwej konserwacji i niezawodnej dystrybucji mocy.
