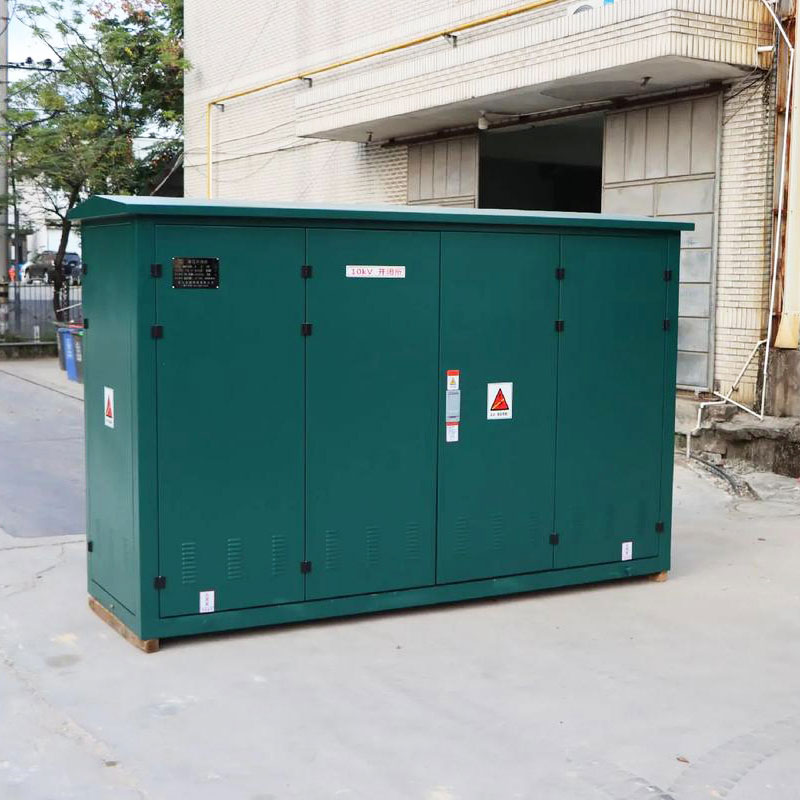

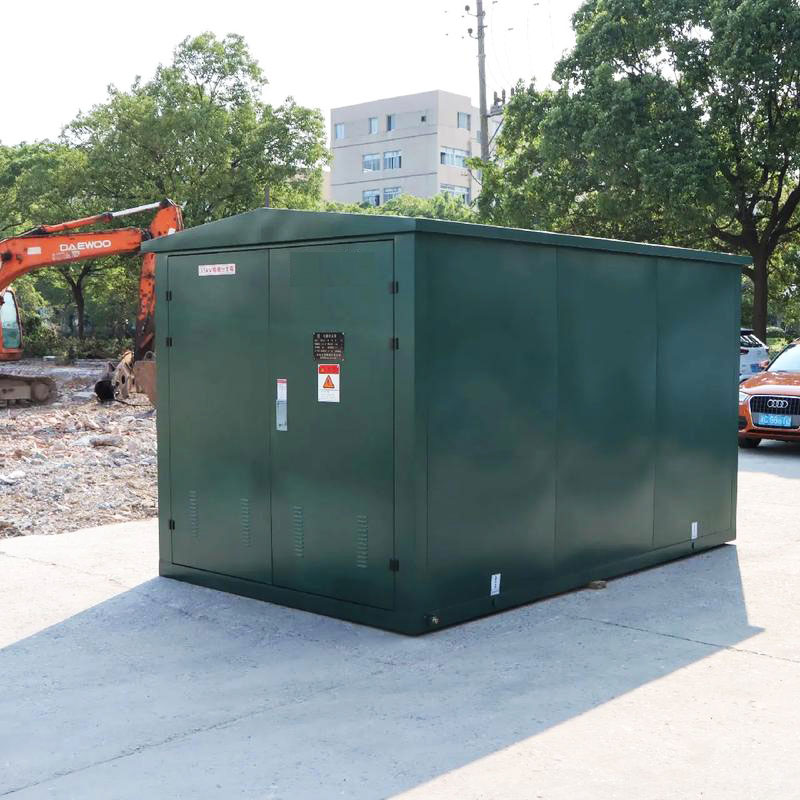

Zewnętrzna skrzynka rozdzielcza kabli

Zewnętrzna skrzynka rozdzielcza kabli produkowana przez firmę Cotenele to kompletny sprzęt elektryczny średniego napięcia, specjalnie zaprojektowany do dystrybucji energii elektrycznej, realizacji odczepów, rozgałęzień, łączenia i konwersji linii kablowych w projektach okablowania sieci dystrybucyjnej AC 12kV-35KV. Ta zewnętrzna skrzynka rozdzielcza kabli DFWK z przełącznikiem jest w pełni izolowanym, uszczelnionym i ekranowanym kompletnym sprzętem elektrycznym średniego napięcia, który składa się głównie z akcesoriów kablowych 12 kV/35 KV, przełącznika obciążenia SF6, komponentów elektrycznych 12 kV/35 KV, komponentów wtórnych i skrzynki. W pełni i elastycznie wykorzystuje zalety szeregowego i równoległego łączenia złączy kablowych i może być niezawodnie łączony zgodnie z potrzebami użytkownika, aby uzyskać pełne uszczelnienie, pełną ochronę, pełną izolację, ochronę przed kondensacją, kurzem, korozją i bezobsługowość. Może pracować na zewnątrz 24 godziny na dobę, 7 dni w tygodniu.

Główne parametry techniczne

Struktury produktów i główne komponenty

1. Struktura obudowy

Zewnętrzna skrzynka rozdzielcza kabli typu DFWK ma dwuwarstwową obudowę ze stali nierdzewnej, zwartą i estetyczną, o stopniu ochrony do IP65 lub IP67 i żywotności ponad 20 lat. Obudowa jest zwykle wyposażona w kilka drzwi na zawiasach – niektóre do obsługi rozdzielnicy, inne do instalowania złączy kablowych lub dostępu konserwacyjnego. Podstawa posiada zdejmowane przegrody, otwory wejściowe/wyjściowe na kable oraz otwory wentylacyjne zapobiegające przedostawaniu się małych zwierząt, tworząc konwekcyjny przepływ powietrza od dołu do góry, zapewniający dobrą izolację cieplną, wentylację i ochronę przed deszczem. Zewnętrzna powierzchnia jest wykończona elektrostatyczną powłoką proszkową w różnych kolorach (np. zieleń wojskowa, zieleń State Grid, lodowa szarość) w zależności od środowiska. W zestawie znajdują się wewnętrzne zaciski kablowe i zaciski uziemiające.

2. Przedziały wewnętrzne

Zewnętrzna skrzynka rozdzielcza kablowa wyposażona w przełącznik jest ogólnie podzielona na następujące obszary funkcjonalne:

• Przedział rozdzielczy: Zawiera wyłącznik obciążenia SF6 lub wyłącznik automatyczny w całkowicie zamkniętym metalowym gazoszczelnym zbiorniku wypełnionym gazem SF6 w celu izolacji i wygaszenia łuku.
• Przedział kablowy: Zawiera złącza kablowe i zaciski kablowe do podłączania i mocowania kabli przychodzących/wychodzących.
• Komora mechanizmu operacyjnego: Zawiera mechanizm operacyjny przełącznika, mechanizm blokady i mechaniczną blokadę kluczykową.
• Przedział szyn zbiorczych (jeśli dotyczy): Zawiera szyny zbiorcze łączące zespoły wyłączników.

Podstawowym elementem sterującym jest wyłącznik średniego napięcia w przedziale rozdzielczym. Jest to trójpozycyjny przełącznik obciążenia (zamknięty, otwarty, uziemiony) umieszczony w gazoszczelnym metalowym zbiorniku wypełnionym SF6. Solidny mechanizm blokujący pomiędzy mechanizmem napędowym a wyłącznikiem zapewnia bezpieczną pracę.

3. Główne komponenty (patrz tabela poniżej):

Złącza kablowe

Zewnętrzna skrzynka rozdzielcza kabli typu DFWK wykorzystuje wstępnie uformowane, „dotykalne” złącza kablowe z gumy silikonowej, produkowane w procesie w pełni automatycznego wtrysku importowanej wysokiej jakości gumy izolacyjnej, z wewnętrzną i zewnętrzną warstwą ekranującą półprzewodników. Warstwa wewnętrzna wyrównuje wewnętrzne pole elektryczne; uziemiona zewnętrzna warstwa ekranująca utrzymuje powierzchnię złącza na poziomie zerowym. Stożek naprężający, którego dolny koniec styka się ściśle z warstwą półprzewodnika kabla i uziemioną zewnętrzną warstwą półprzewodnika, rozwiązuje problem koncentracji pola elektrycznego w miejscu przecięcia zewnętrznego ekranu kabla i zapewnia bezpieczeństwo personelu. Dotykowe złącze czołowe kabla montowane jest bezpośrednio na przepustie urządzenia; można go podłączyć do tylnego złącza kablowego, tworząc wiele linii wychodzących, lub do ogranicznika przepięć w celu ochrony przed przepięciem.

Zasada działania

Zasadę działania zewnętrznej rozdzielnicy kablowej wyposażonej w przełącznik typu DFWK można zrozumieć w następujących aspektach:

1. Elektryczna zasada działania

Dochodzący kabel główny jest podłączony za pomocą wstępnie uformowanego złącza kabla z gumy silikonowej do wewnętrznej płyty szyny zbiorczej. Płyta szyn zbiorczych działa jak szyna elektryczna – w pełni izolowana i całkowicie uszczelniona. Wiele obwodów wyjściowych jest również podłączonych do płyty szyn zbiorczych za pomocą złączy kablowych, co pozwala na rozgałęzienie typu „jedno wejście, wiele wyjść”. Przełącznik obciążenia SF6 jest umieszczony pomiędzy linią przychodzącą i wychodzącą. Za pomocą przełącznika można otworzyć lub zamknąć linię. Gdy przełącznik jest otwarty, szczelina dzieli obwód kabla na stronę dopływową i stronę odpływową, umożliwiając różne potencjały, umożliwiając w ten sposób lokalne utrzymanie przerw w dostawie prądu bez wpływu na główną sieć.

2. Zasada działania przełącznika obciążenia SF6

Przełącznik obciążenia SF6 działa w atmosferze gazu SF6. SF6 ma doskonałe właściwości izolacyjne i gaszenia łuku. Po otwarciu wyłącznika łuk jest szybko schładzany i gaszony w gazie SF6, co zapobiega poważnemu spaleniu styków oraz zapewnia niezawodność i długą żywotność. Przełącznik ma zazwyczaj konstrukcję trójpozycyjną (zamknięty, otwarty, uziemiony). Uziemienie zapewnia bezpieczne uziemienie po stronie kabla, ułatwiając późniejszą konserwację.

3. Zasada pełnej izolacji i kontroli pola elektrycznego

Złącze kablowe wykorzystuje dwuwarstwową strukturę ekranującą półprzewodnika: wewnętrzna warstwa półprzewodnika wyrównuje wewnętrzne pole elektryczne, aby uniknąć lokalnej koncentracji; zewnętrzna warstwa półprzewodnika jest uziemiona, aby utrzymać zerowy potencjał, dzięki czemu powierzchnia złącza jest bezpieczna w dotyku. Stożek naprężający rozwiązuje koncentrację pola elektrycznego w miejscu nacięcia zewnętrznego ekranu kabla, zapewniając równomierne i bezpieczne pole elektryczne w całym systemie połączeń.

4. Zasada blokady

Pomiędzy rozdzielnicą a drzwiami obudowy zastosowano solidny system blokad mechanicznych:

• Gdy wyłącznik obciążenia jest zamknięty, otwór roboczy odłącznika jest zablokowany.
• Odłącznik można uruchomić dopiero po otwarciu rozłącznika obciążenia.
• Gdy odłącznik jest otwarty, przełącznika obciążenia nie można zamknąć.
• Po zamknięciu uziemnika następuje zablokowanie otworu roboczego odłącznika.

Ta pięciostopniowa blokada zapobiega nieprawidłowemu działaniu i zapewnia bezpieczeństwo personelu i sprzętu.

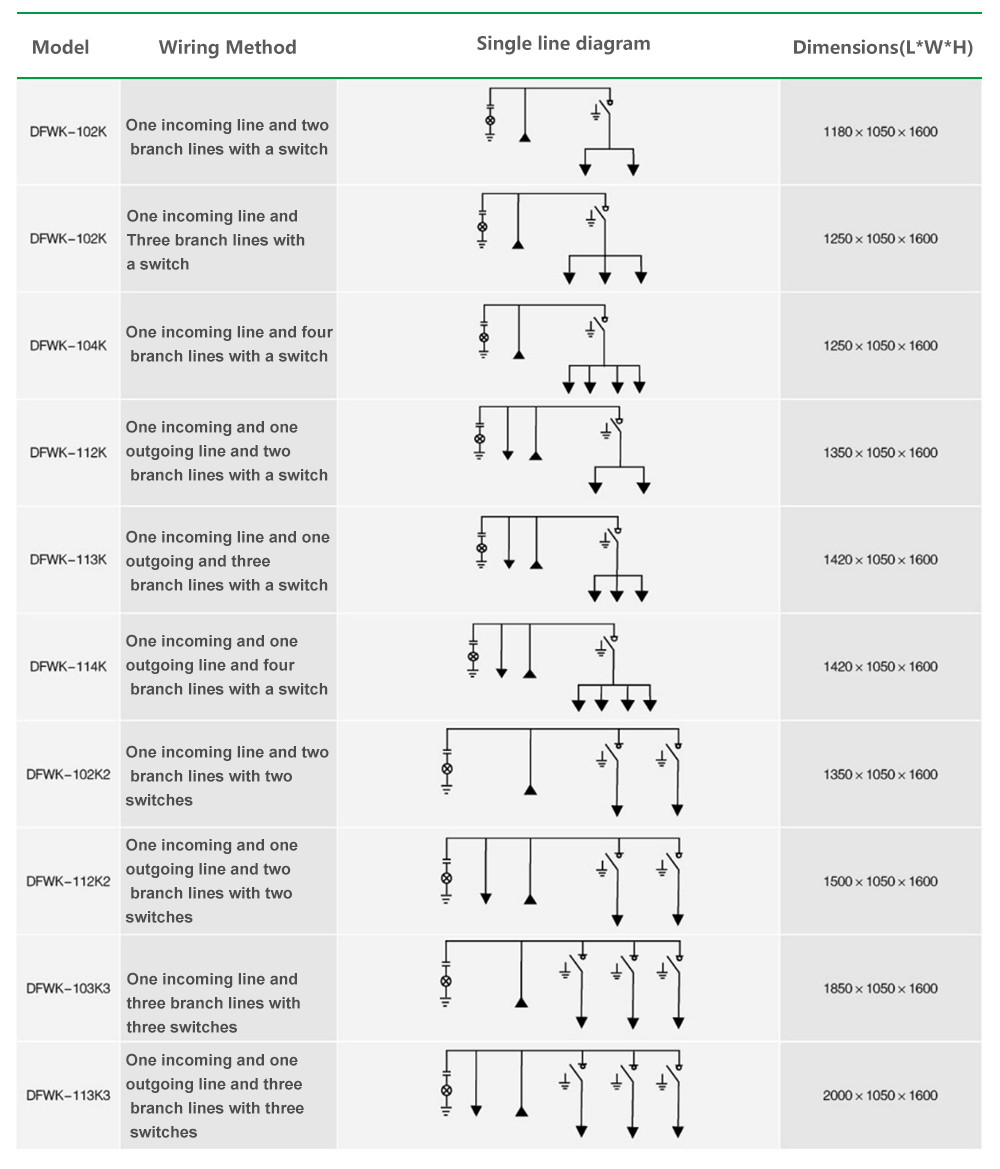

Kilka typowych rozwiązań okablowania

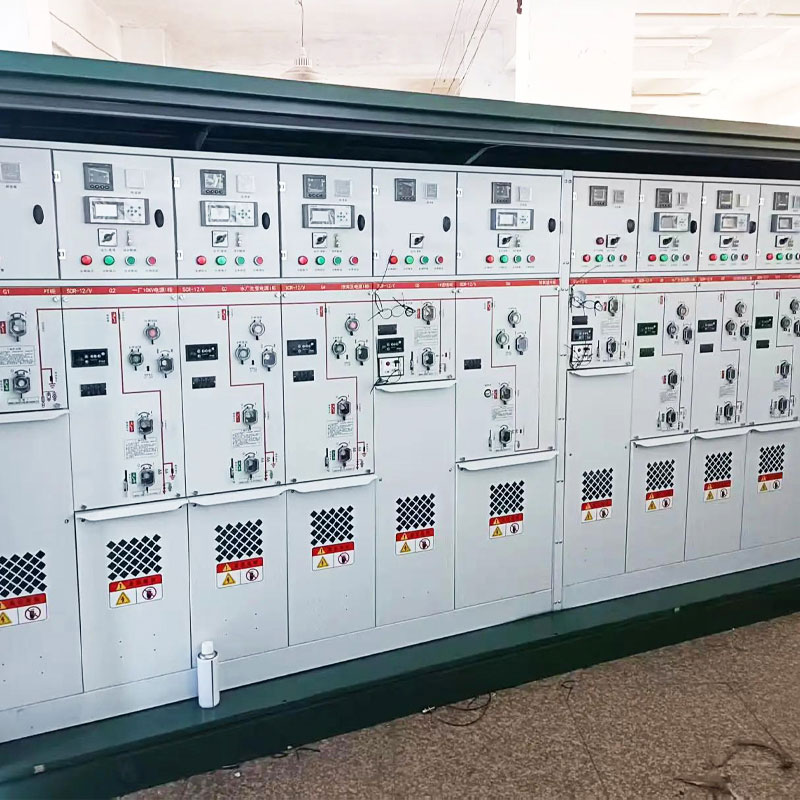

Nasza fabryka

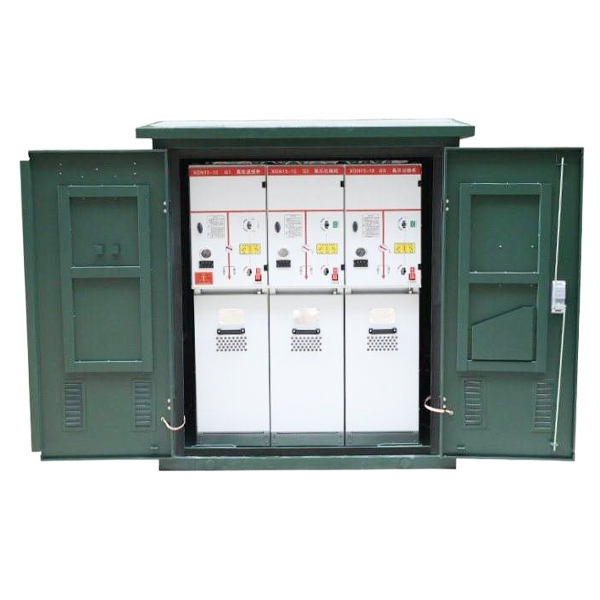

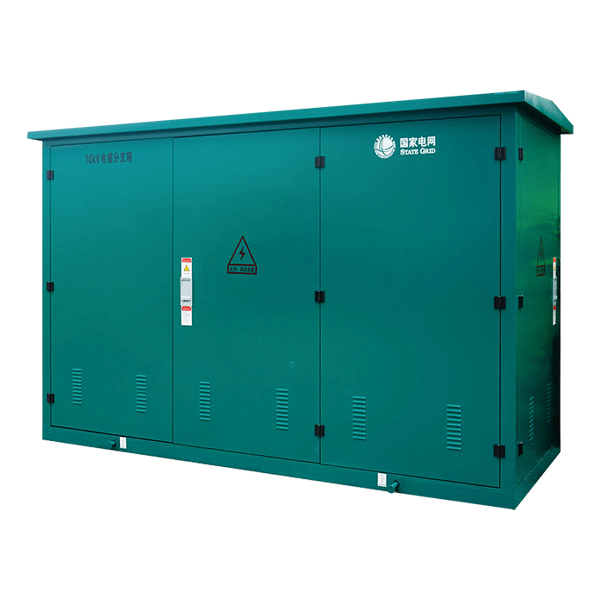

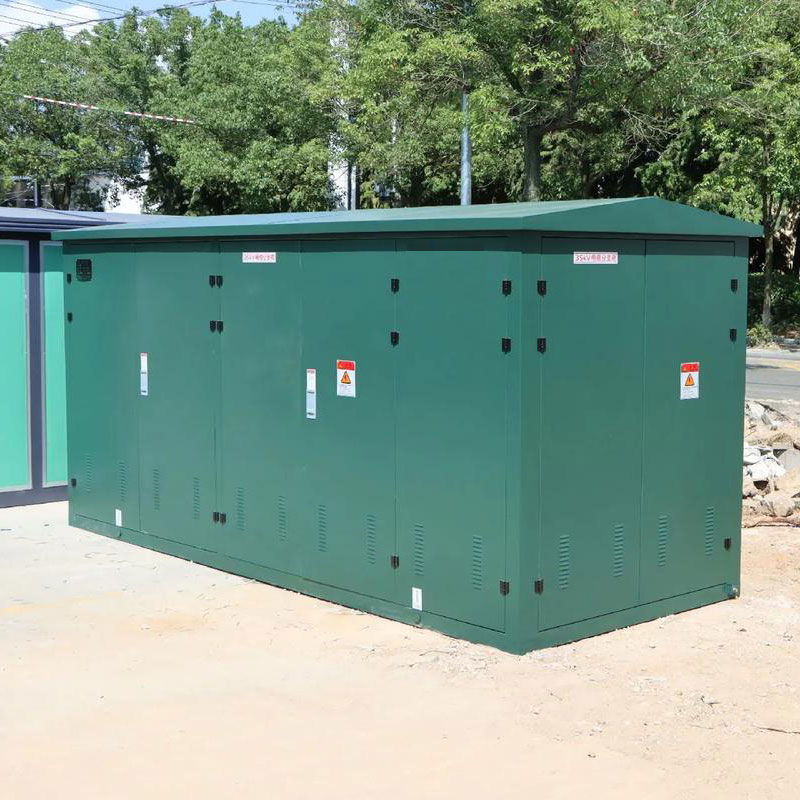

Produkty pokazują
