Rozdzielnica rozdzielcza kabli elektrycznych 33KV

Cotenele jest jednym z dobrze znanych producentów sprzętu elektrycznego w Chinach. Nasza rozdzielnica rozdzielcza kabli elektrycznych 33 KV jest szeroko stosowanym urządzeniem do dystrybucji energii na zewnątrz lub wewnątrz w sieciach przesyłowych i dystrybucyjnych 33 kV. Jego podstawową funkcją jest umożliwienie rozgałęziania, przesyłania i łączenia energii elektrycznej w liniach kablowych, a także (w określonych modelach) segmentacja i sterowanie linii. W systemach elektroenergetycznych wysokiego napięcia pełni funkcję punktu węzłowego dla linii kablowych, rozdzielając energię przychodzącą z jednej linii głównej na wiele linii odpływowych, zwiększając w ten sposób promień zasilania, zmniejszając całkowite koszty projektu oraz poprawiając elastyczność i niezawodność dostaw.

Główne parametry techniczne

Zasada działania produktu

Zasada działania rozdzielnicy rozdzielczej kabli elektrycznych 33KV opiera się na działaniu podziału prądu obwodów równoległych.

1. Wejście zasilania: Kable wysokiego napięcia wprowadzają energię elektryczną poprzez akcesoria wejściowe i zasilają zaciski wejściowe szyn zbiorczych (szyny miedziane) lub przełączniki SF6 wewnątrz skrzynki.

2. Odbiór szyn zbiorczych: Energia elektryczna gromadzona jest na trójfazowej szynie zbiorczej wewnątrz skrzynki.

3. Wyjście odgałęźne: Wiele kabli odpływowych jest jednocześnie podłączonych do tej samej szyny fazowej za pomocą złączek kablowych (typ podstawowy) lub wyprowadzonych od strony wyjściowej rozłącznika (typ rozłącznikowy).

4. Ochrona i monitoring: Podczas pracy odgromnik tłumi przepięcia w czasie rzeczywistym; Wskaźnik napięcia i (opcjonalnie) wskaźnik awarii służą do monitorowania stanu obwodu. Jeśli jest wyposażony w wyłącznik obciążenia, obwód można odłączyć podczas konserwacji, tworząc wyraźny punkt odcięcia.

Zakres roboczy rozdzielnicy elektrycznej 33KV z puszką przyłączeniową

Poziom napięcia 33kV określa, że ​​sprzęt ten jest stosowany głównie w dużych systemach dystrybucji energii:

• Miejskie sieci dystrybucyjne: Jako uzupełnienie pierścieniowej skrzynki głównej 33 kV, elektryczna skrzynka przyłączeniowa 33 kV jest powszechnie stosowana jako węzeł kablowej sieci dystrybucyjnej na ruchliwych ulicach i w centrach handlowych, co ogranicza zajmowanie terenu.
• Przedsiębiorstwa przemysłowe i górnicze: W niektórych dużych fabrykach użytkownicy mogą również dystrybuować energię z głównej podstacji 33 kV do podstacji w każdym warsztacie za pośrednictwem rozgałęźników kablowych 33 kV.
• Elektrownie odnawialne:

1. Energia wiatrowa: W elektrowniach wiatrowych elektryczne skrzynki przyłączeniowe 33 KV służą do łączenia linii zbiorczych wielu turbin wiatrowych.
2. Fotowoltaika: W dużych elektrowniach fotowoltaicznych rozgałęźnik kablowy średniego napięcia służy do podłączenia transformatora skrzynkowego 33 kV i linii pomiędzy nimi oraz do podłączenia do podstacji podwyższającej.

• Transport i infrastruktura: Skrzynki odgałęźne kablowe 33 kV są również wykorzystywane jako pośrednie punkty przesyłowe i dystrybucyjne dla dalekobieżnych linii kablowych w systemach elektroenergetycznych przy budowie infrastruktury, takiej jak autostrady, tunele i lotniska.

Środki ostrożności podczas użytkowania skrzynki przyłączeniowej 33 kV

1. Możliwość dostosowania do środowiska:

• Na wysokościach powyżej 1000 metrów należy wziąć pod uwagę zmniejszoną wytrzymałość izolacji zewnętrznej; określić producentowi projekt typu plateau.
• W obszarach o dużej mgle solnej lub wysokiej wilgotności obudowa rozdzielnicy rozdzielczej kabli elektrycznych 33KV powinna być wykonana ze stali nierdzewnej 316L, a powłoka obudowy powinna zostać wzmocniona środkami antykorozyjnymi.

2. Hydroizolacja i zapobieganie zanurzeniu: Chociaż ta puszka odgałęźna zapewnia wysoki poziom ochrony, jeśli w kanale kablowym lub wykopie fundamentowym gromadzi się woda, może to spowodować długotrwałe nasiąkanie wodą akcesoriów kablowych, co może prowadzić do nieprawidłowego działania. Dlatego konieczne jest zapewnienie płynnego drenażu.

3. Zapobiegaj nieprawidłowemu działaniu: W przypadku rozdzielnicy rozdzielczej kabli elektrycznych 33 kV z wyłącznikami izolacji obciążenia konieczne jest potwierdzenie aktualnego stanu obwodu przed rozpoczęciem pracy. nie należy otwierać ani zamykać odłącznika pod napięciem, chyba że wyłącznik jest przystosowany do odłączania obciążenia.

4. Wymagania dotyczące uziemienia: Obudowa rozdzielnicy rozdzielczej kabli elektrycznych 33 kV musi być niezawodnie uziemiona, a połączenie przewodu uziemiającego warstwy ekranującej kabla musi być prawidłowe i znormalizowane, co ma zapewnić bezpieczeństwo personelu.

5. Zapobieganie wilgoci: W przypadku rozdzielnic elektrycznych 33KV z izolacją powietrzną w puszce przyłączeniowej (odsłonięte szyny miedziane) należy zainstalować urządzenia grzewcze i osuszające, aby zapobiec pełzaniu lub zwarciom spowodowanym kondensacją.

Jak wybrać odpowiednią rozdzielnicę do dystrybucji kabli?

Przy wyborze proszę potwierdzić następujące główne parametry techniczne i konfiguracje:

1. Napięcie znamionowe: Napięcie znamionowe rozdzielnicy kablowej musi odpowiadać napięciu nominalnemu systemu wynoszącemu 33 kV/35 kV (maksymalne napięcie wynosi 40,5 kV).

2. Prąd znamionowy: Prąd znamionowy głównej szyny zbiorczej rozdzielnicy kablowej 33 kV wynosi zwykle 630 A, ale nadal powinniśmy wybrać odpowiedni prąd w oparciu o rzeczywisty prąd obciążenia. Jeśli potrzebujesz wyższego prądu, najpierw skontaktuj się z producentem i dostosuj produkty do swoich wymagań.

3. Liczba obwodów: Określ wymaganą konfigurację linii, np. jedno wejście i ile linii wyjściowych lub ile linii wejściowych i ile linii wyjściowych.

4. Przełącznik wymagany lub nie:

• Do czystego rozgałęziania kabli przy niskiej częstotliwości roboczej: wybierz podstawową skrzynkę rozgałęźną.
• Do izolowania uszkodzeń, zasilania sieci pierścieniowej lub konserwacji punktów izolacji: wybierz skrzynkę odgałęźną typu przełącznika izolacji obciążenia.

5. Metoda izolacji: Zaleca się stosowanie w pełni izolowanych i całkowicie uszczelnionych puszek odgałęźnych w stylu europejskim (przy użyciu prefabrykowanych złączy z gumy silikonowej lub EPDM), aby zapewnić wysoki poziom bezpieczeństwa i nadawać się do użytku na zewnątrz.

6. Materiał powłoki: Ogólnie zaleca się stosowanie osłon puszek odgałęźnych ze stali nierdzewnej do zastosowań zewnętrznych. W przypadku obszarów silnie korozyjnych należy wybrać obudowę ze stali nierdzewnej 316.

7. Funkcja dodatkowa: Określa, czy do automatyzacji dystrybucji wymagana jest ochrona odgromowa, wskaźnik awarii lub inteligentny monitoring (interfejs DTU/FTU).

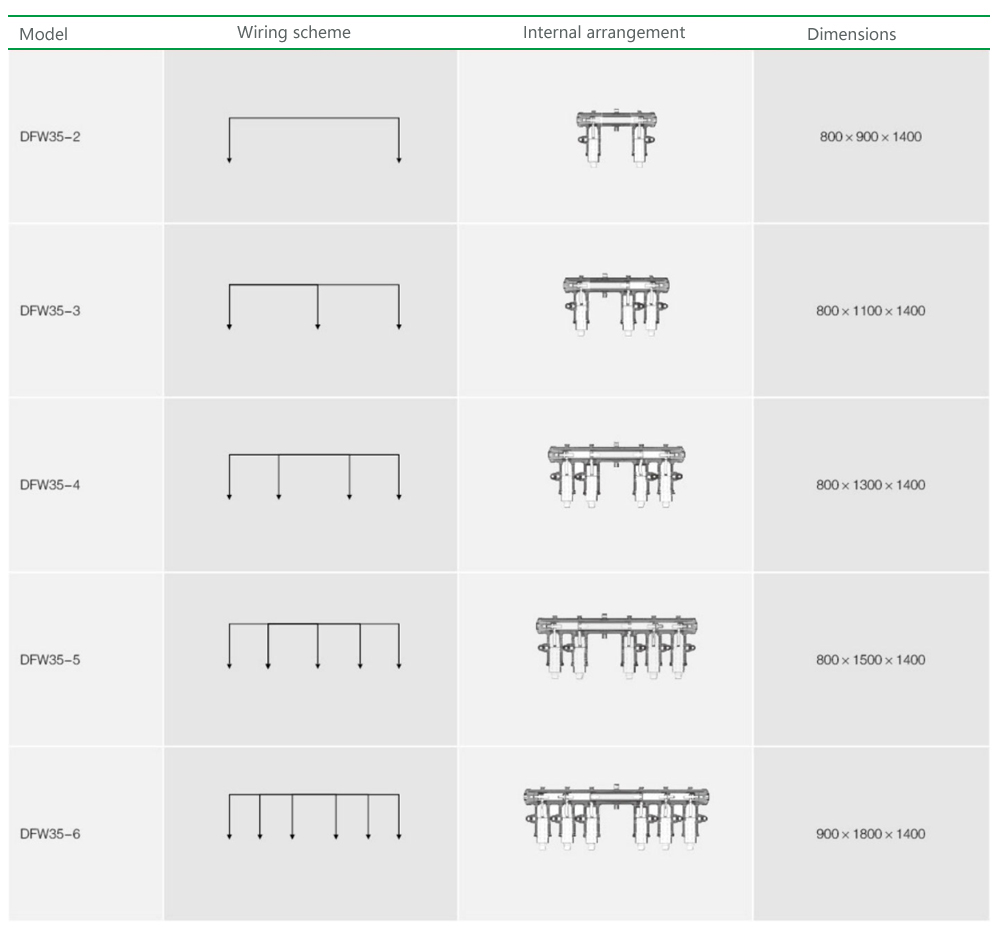

Schemat numeru zamówienia:

Warsztat produkcyjny

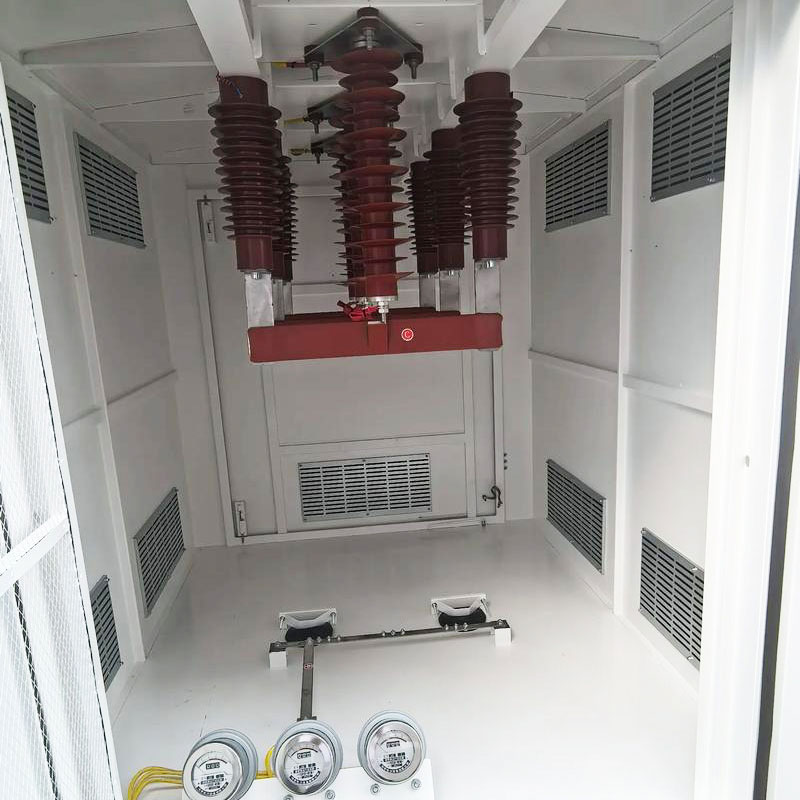

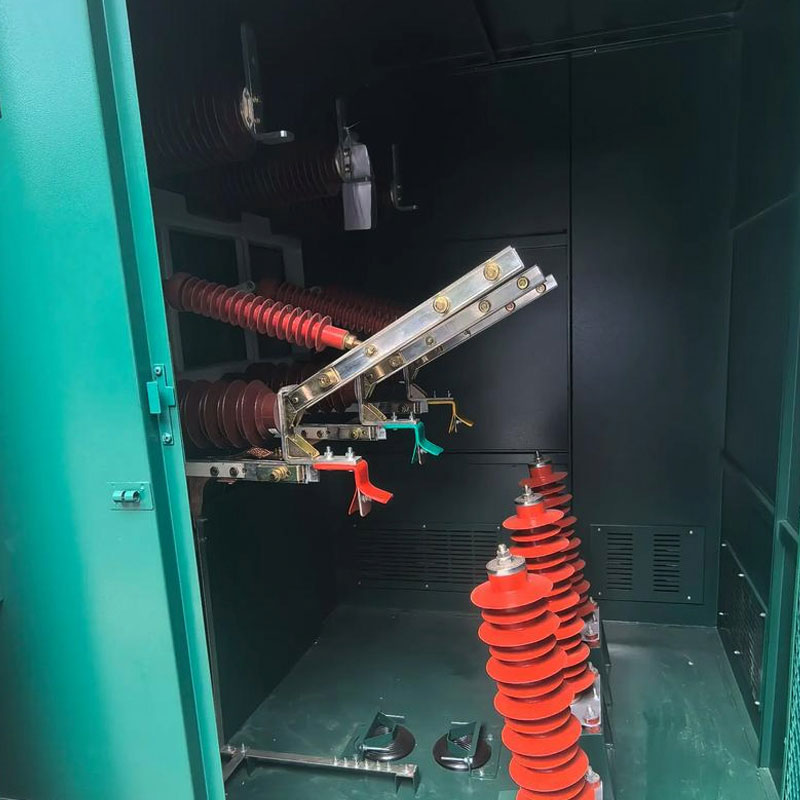

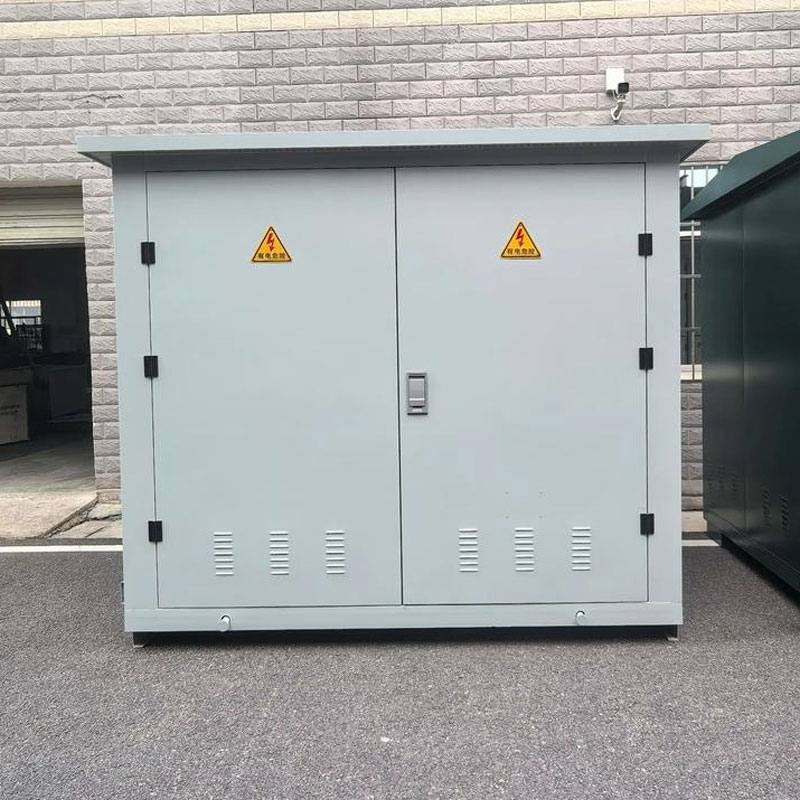

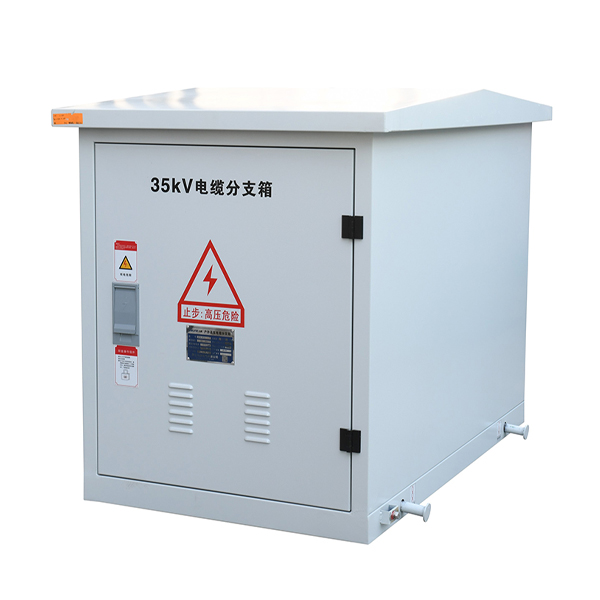

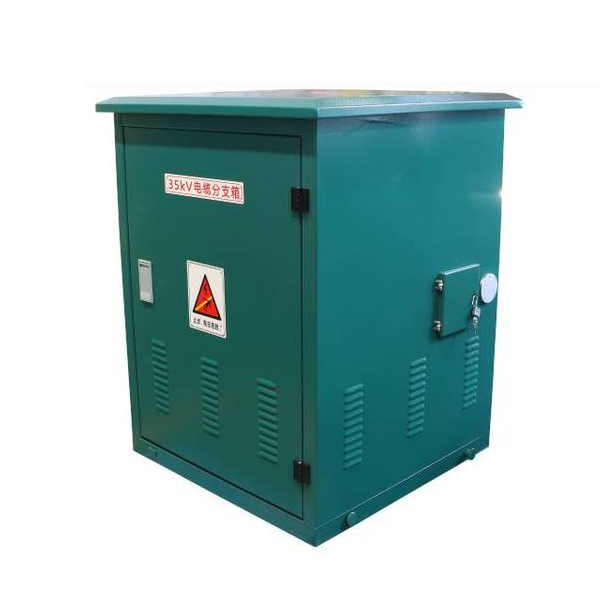

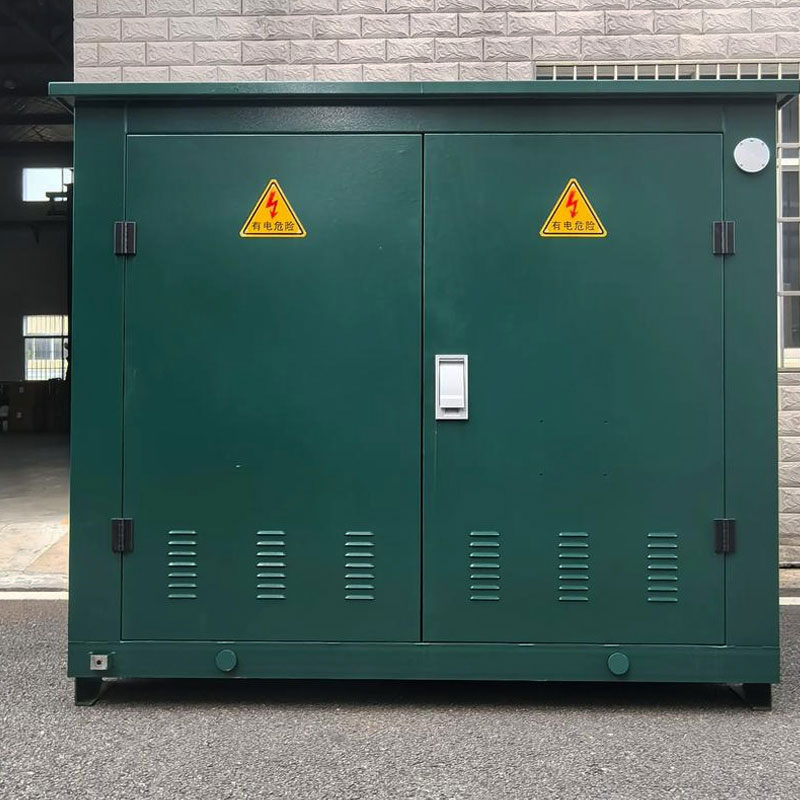

Produkty pokazują
