Panele głównej jednostki pierścieniowej średniego napięcia 11KV średniego napięcia

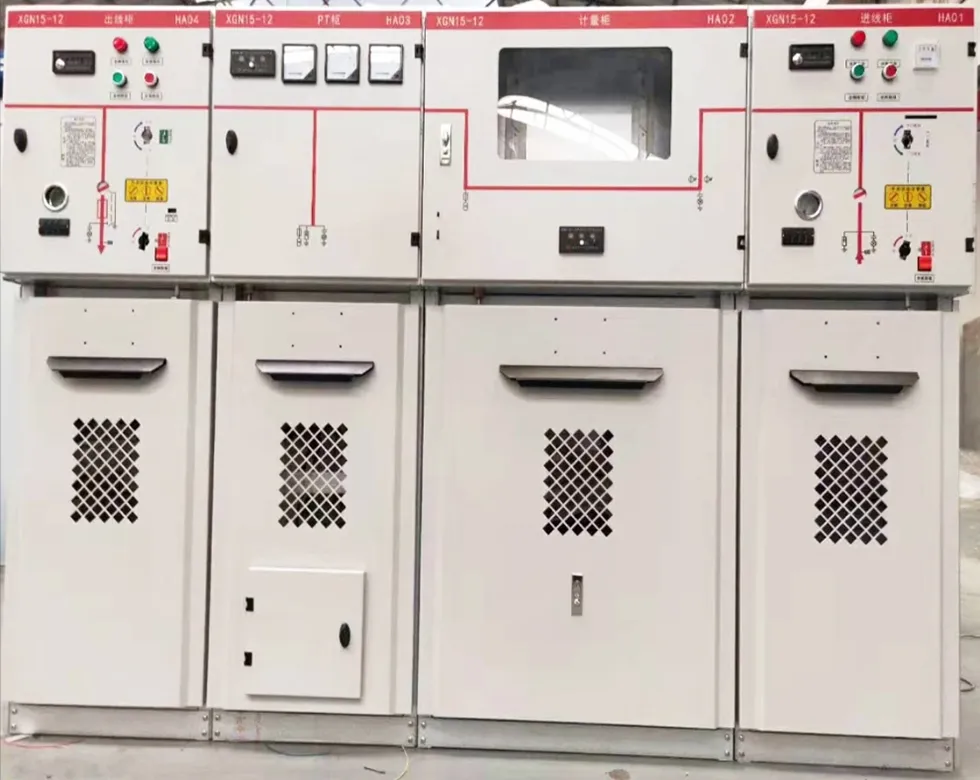

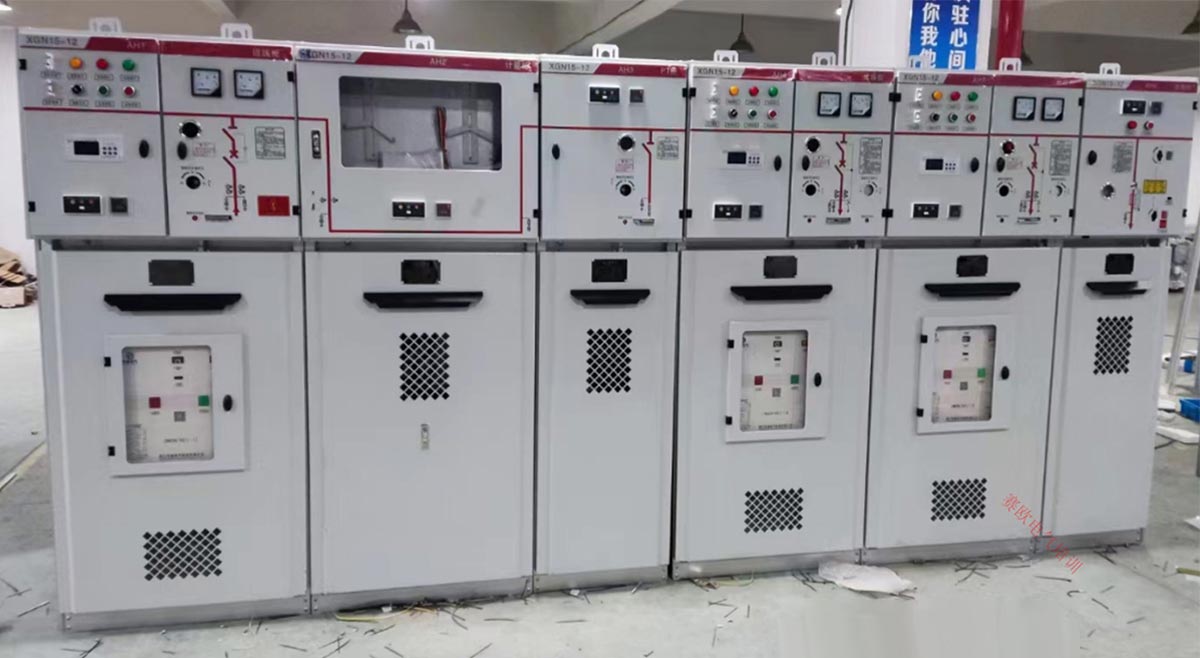

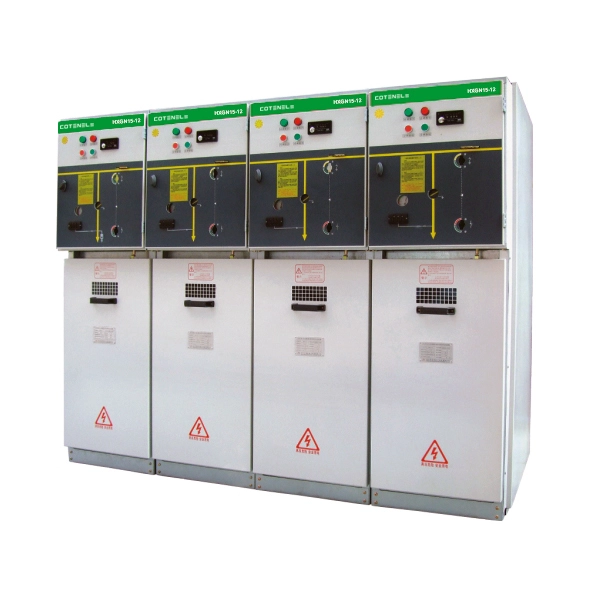

Cotenele jest jednym z najważniejszych producentów jednostek RMU w Chinach. Produkowane przez nas kompaktowe jednostki główne pierścieniowe HXGN15-12 cieszą się dużą popularnością na rynku. Panele SN HXGN15-12 11KV pierścieniowej jednostki głównej średniego napięcia to stała jednostka główna z pierścieniem w obudowie metalowej, która jest zwykle używana w trójfazowych systemach dystrybucji energii 11 kV, 50 Hz. Ten HXGN15-12 RMU ma cechy konstrukcji modułowej z oddzielnymi przedziałami szyn zbiorczych i rozdzielnic oraz mechanizmem żaluzjowym, który izoluje rozdzielnicę po otwarciu rozłącznika obciążenia, co zapewnia bezpieczną konserwację. Przełącznik obciążenia typu puffer zapewnia niezawodne przerywanie, podczas gdy mechanizm operacyjny (ręczny lub napędzany silnikiem) zawiera kompleksową blokadę „pięć zabezpieczeń”. Trójfazowy układ od przodu do tyłu minimalizuje zajmowaną powierzchnię. Podzespoły można łatwo wymienić, a urządzenie nie stwarza ryzyka pożaru ani eksplozji. Nadaje się do zastosowań w sieciach pierścieniowych i terminalach, w tym w podstacjach kompaktowych.

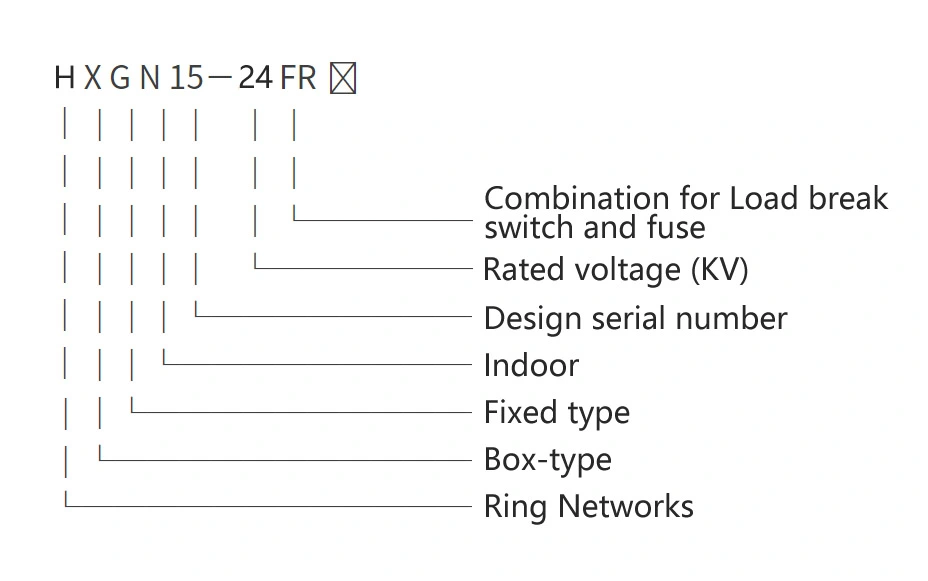

Model i znaczenia

Główne parametry techniczne

Główne parametry techniczne RMU

Parametry transformatora bezpiecznikowego

Warunki pracy

1. Temperatura otoczenia:-25 ℃ ~ +40 ℃;

2. Wysokość:Nie przekraczać 1000 m nad poziomem morza:

3. Wilgotność otoczenia:Średnia dzienna wilgotność względna ≤ 95%: Średnia miesięczna wilgotność względna ≤ 90%

4. Prężność pary wodnej:Średnia dzienna wilgotność względna ≤ 2,2 kPa; Średnia miesięczna wilgotność względna ≤ 1,8 kPa;

5. Środowisko otoczenia:brak pożaru, niebezpieczeństwa wybuchu, poważnych zanieczyszczeń, korozji chemicznej i silnych wibracji

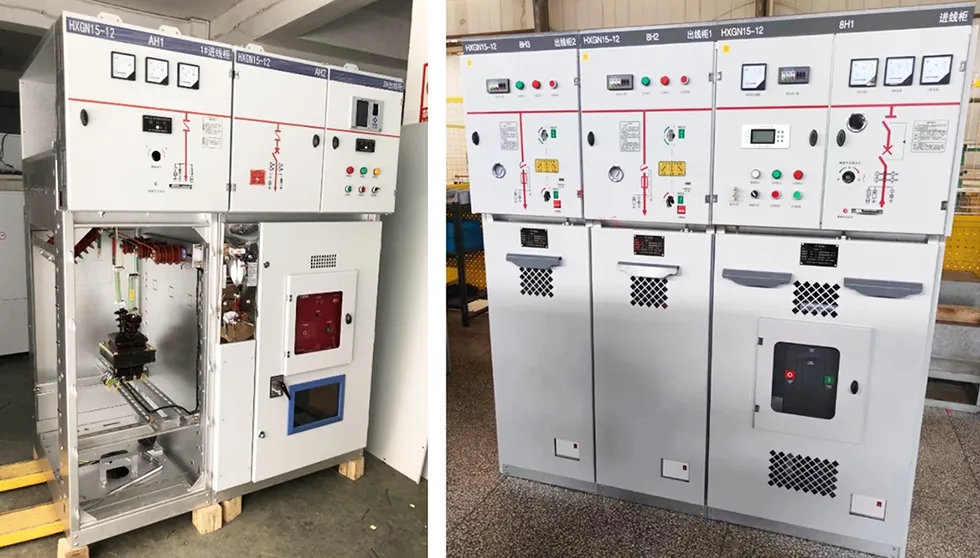

Struktura produktu

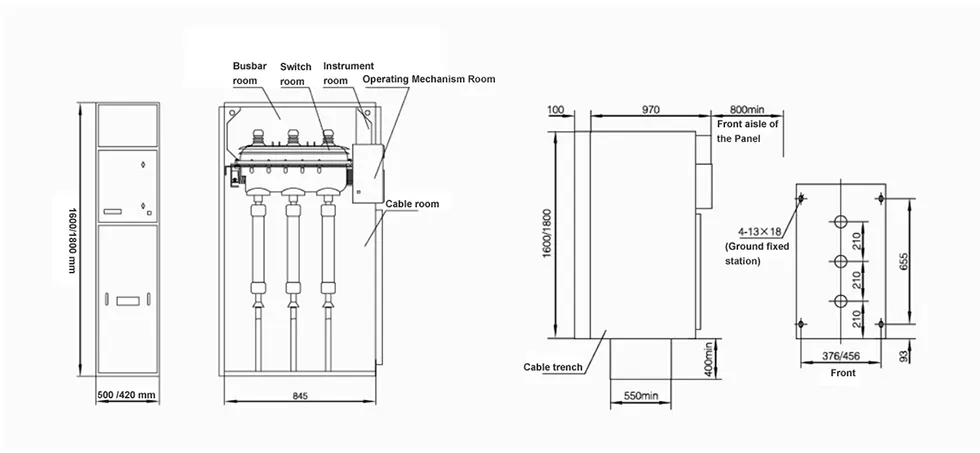

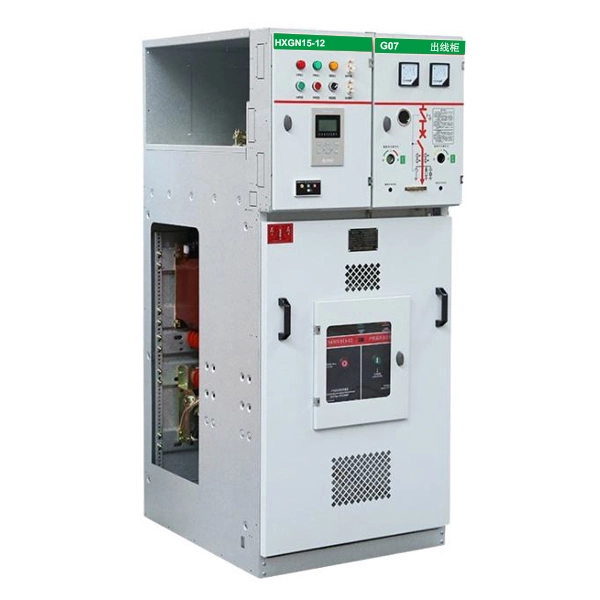

Panele średniego napięcia jednostki głównej średniego napięcia HXGN15-12 11KV mają stałą obudowę w metalowej obudowie. Obudowa jest zwykle zbudowana z nitowanych blach ze stali ocynkowanej i zazwyczaj składa się z górnej części i dolnego przedziału kablowego.

Urządzenie składa się z następujących czterech przedziałów funkcjonalnych:

Zasada działania

1. Zasada gaszenia łuku głównego wyłącznika

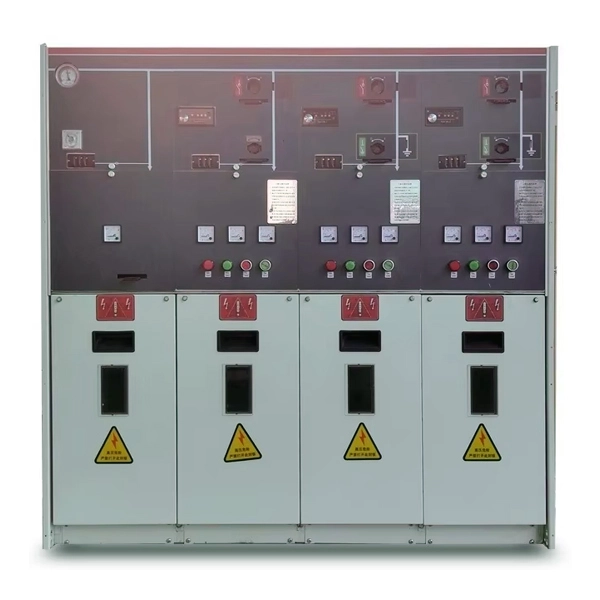

Rozłącznik obciążenia SF6 RMU:Obudowa przełącznika wykonana jest z żywicy epoksydowej i wypełniona gazem SF6, który służy zarówno jako czynnik izolujący, jak i gaszący łuk. Podczas procesu otwierania mechanizm typu puffer generuje przepływ gazu, który gasi łuk, co może zapewnić stabilne i niezawodne działanie przerywania.

Wyłącznik obciążenia podciśnieniowego RMU:Wykorzystuje przerywacz próżniowy, w którym wysoka wytrzymałość dielektryczna próżni gasi łuk. Ta wersja oferuje zalety braku ryzyka pożaru lub eksplozji oraz długą żywotność elektryczną.

2. Zasada ochrony kombinacji wyłącznik-bezpiecznik

Rozłącznik obciążenia można połączyć z bezpiecznikami. Kiedy przepali się jakikolwiek bezpiecznik fazowy, jego wybijak uruchamia mechanizm łączący, który otwiera przełącznik obciążenia, zapewniając jednorazowe przerwanie prądu zwarciowego w celu ochrony transformatora.

3. Zasada zasilania sieci pierścieniowej

Jednostki główne Ring można elastycznie łączyć i rozbudowywać, tworząc jednostki zasilające sieci pierścieniowej. W przypadku awarii jednej linii przychodzącej, druga linia dochodząca może utrzymać zasilanie, zapewniając ciągłość pracy oddziałów użytkowników.

4. Mechanizm blokady bezpieczeństwa

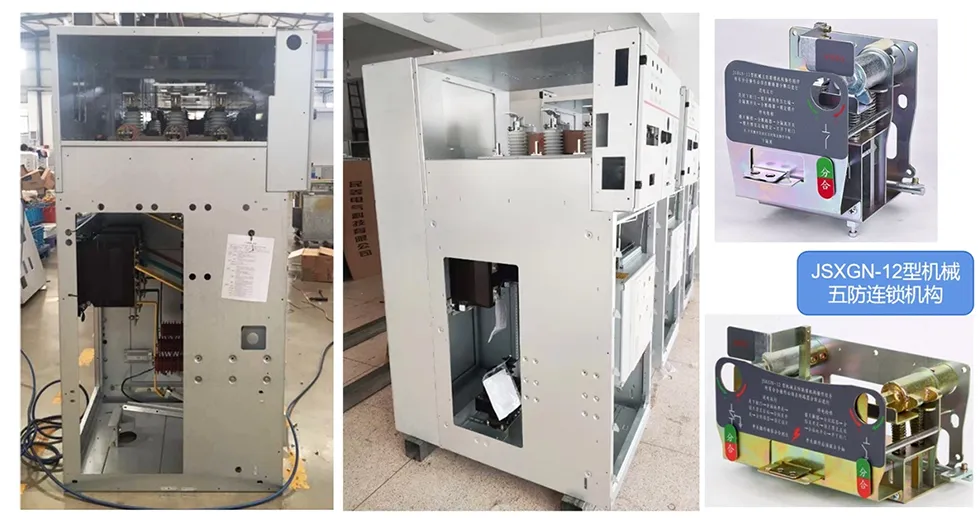

Panele SN pierścieniowej jednostki głównej średniego napięcia 11 kV są wyposażone w wszechstronne, mechaniczne urządzenie blokujące o pięciu zabezpieczeniach. Na przykład klapę można otworzyć dopiero po otwarciu rozłącznika obciążenia i zamknięciu uziemnika; wyłącznika obciążenia nie można zamknąć, gdy pokrywa jest otwarta.

Dlaczego warto wybrać Cotenele?

Cotenele International Trade (Wenzhou) Co., Ltd. to zorientowany na technologię producent i eksporter, który łączy własną fabrykę o powierzchni 30 000 m² z latami akumulacji technologicznej w zakresie podstawowych komponentów rozdzielnic 12 kV–40,5 kV.

Włożyliśmy wiele wysiłku w badania i rozwój rozdzielnic w izolacji gazowej, rozdzielnic przyjaznych dla środowiska i rozdzielnic w izolacji powietrznej, a także posiadamy kompletną linię produktów obejmującą jednostki główne pierścieniowe, prefabrykowane podstacje, transformatory, wyłączniki, rozłączniki i inne produkty. Nasze produkty służą wymagającym sektorom, takim jak energetyka, kolejnictwo, petrochemia, metro, budownictwo komunalne, stal i węgiel.

Wspierani przez certyfikaty ISO9001, ISO14001 i ISO18001, w pełni wdrażamy zarządzanie ERP i osiągnęliśmy kluczowe przełomy w zakresie ochrony środowiska, kompaktowej konstrukcji, inteligencji i bezobsługowej pracy.

Z siedzibą w chińskiej „stolicy elektrycznej” (Liushi, Yueqing) jesteśmy nie tylko producentem, ale wysokiej jakości zintegrowanym dostawcą kompletnych komponentów średniego napięcia. Nasz zespół idzie z duchem czasu, starając się dostarczać najlepsze produkty i najlepszą obsługę. Skontaktuj się z nami, aby doświadczyć niezawodności, innowacyjności i pełnego wsparcia.

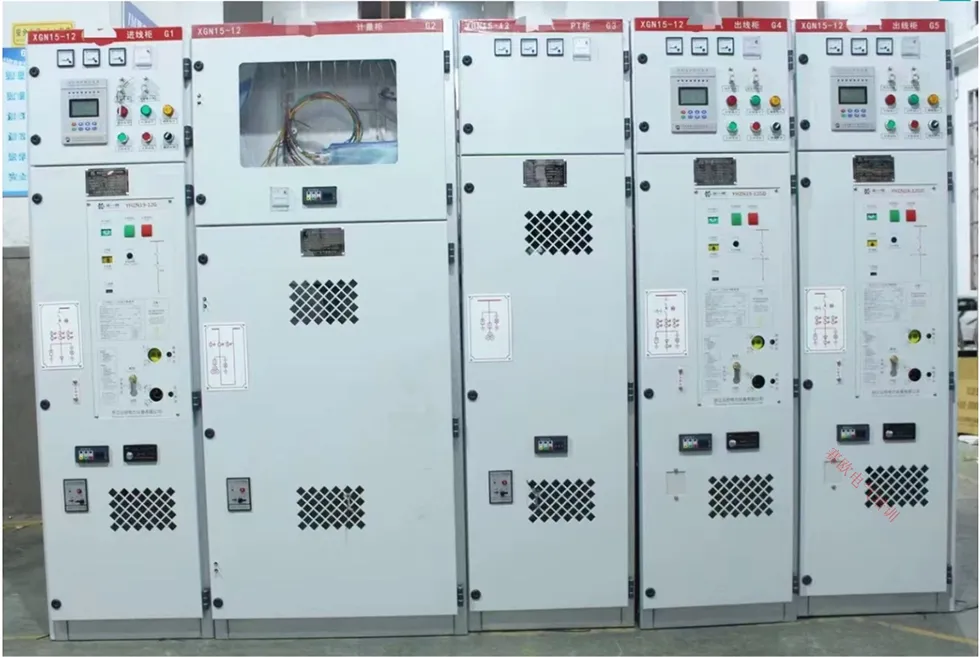

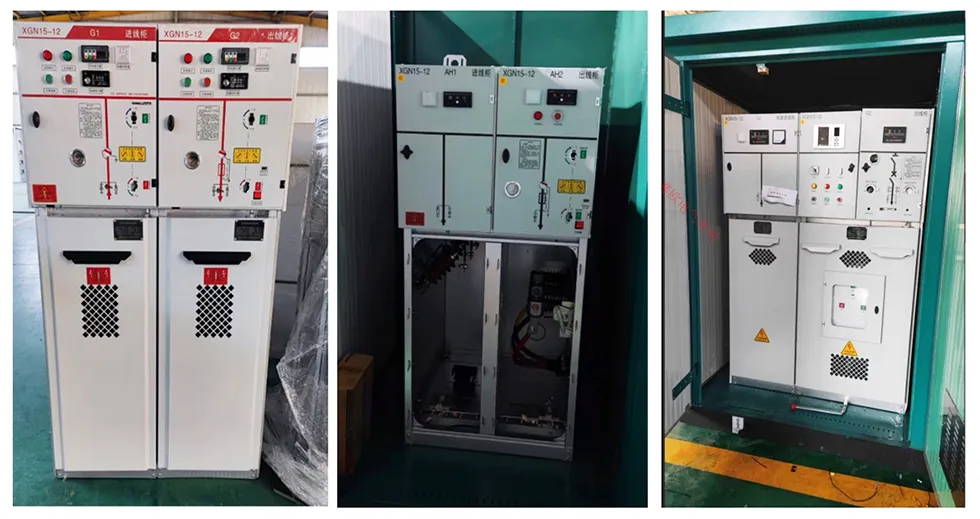

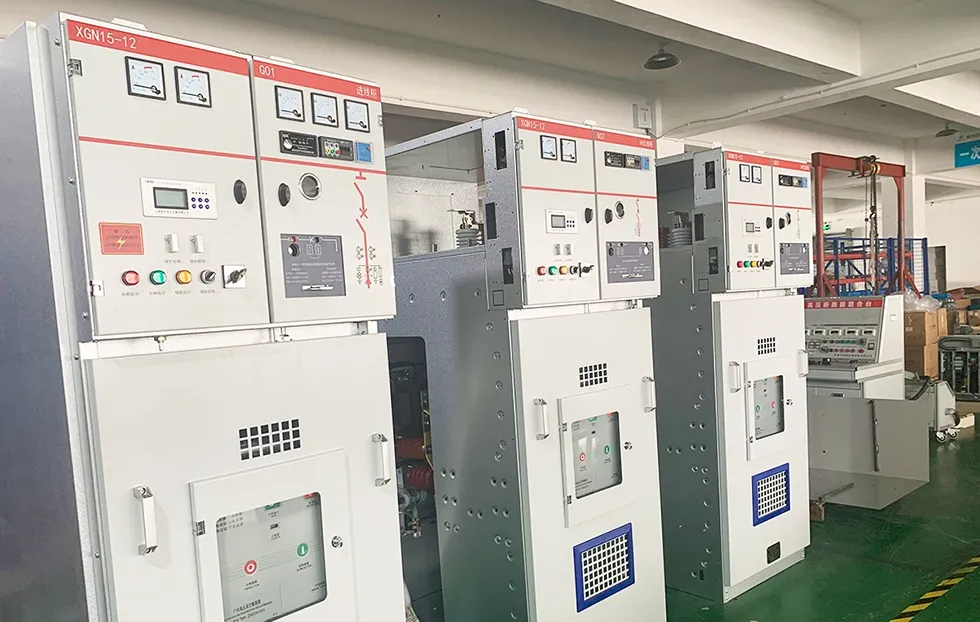

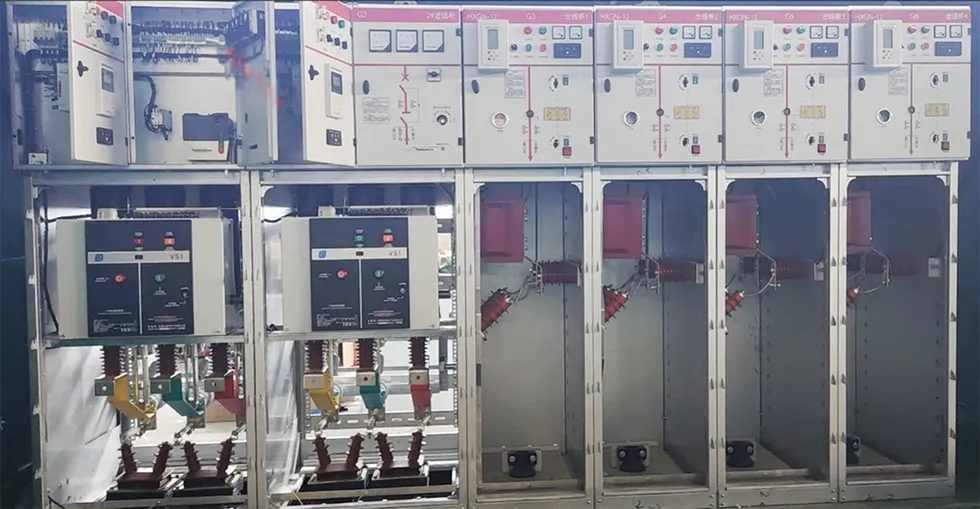

Pokazy produktów
