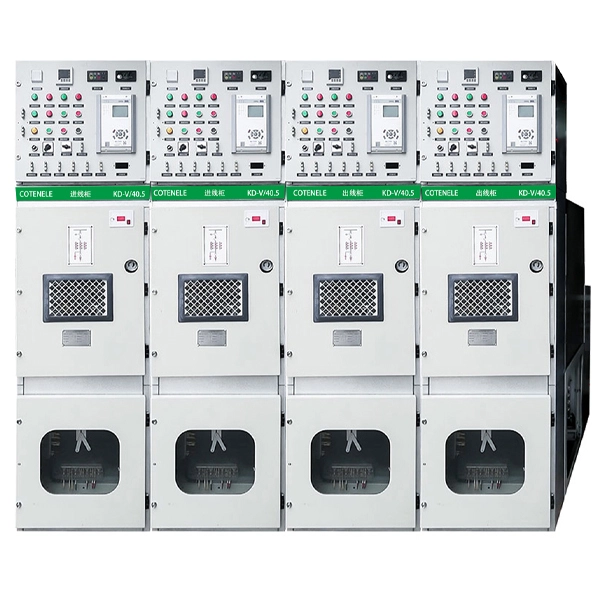

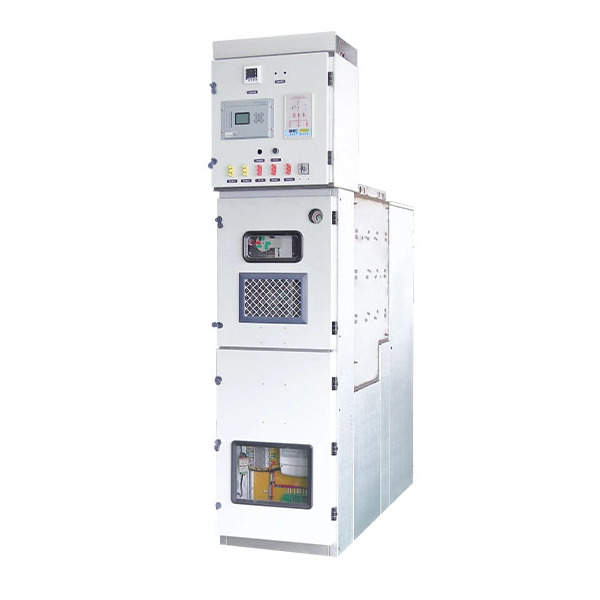

Jako większy producent sprzętu elektrycznego, firma Cotenele od wielu lat angażuje się w badania i rozwój nowych produktów. System izolacji gazowej średniego napięcia 33 kV to nasz nowo opracowany produkt o najwyższym poziomie napięcia 40,5 kv. Ta główna jednostka pierścieniowa średniego napięcia to rozdzielnica metalowa w izolacji gazowej (C-GIS). Jej podstawową funkcją jest całkowite uszczelnienie części pod napięciem wysokiego napięcia, takich jak wyłączniki próżniowe, wyłączniki izolacyjne i szyny zbiorcze w obudowie ze stali nierdzewnej stalowa skrzynka gazowa wypełniona gazem izolacyjnym.

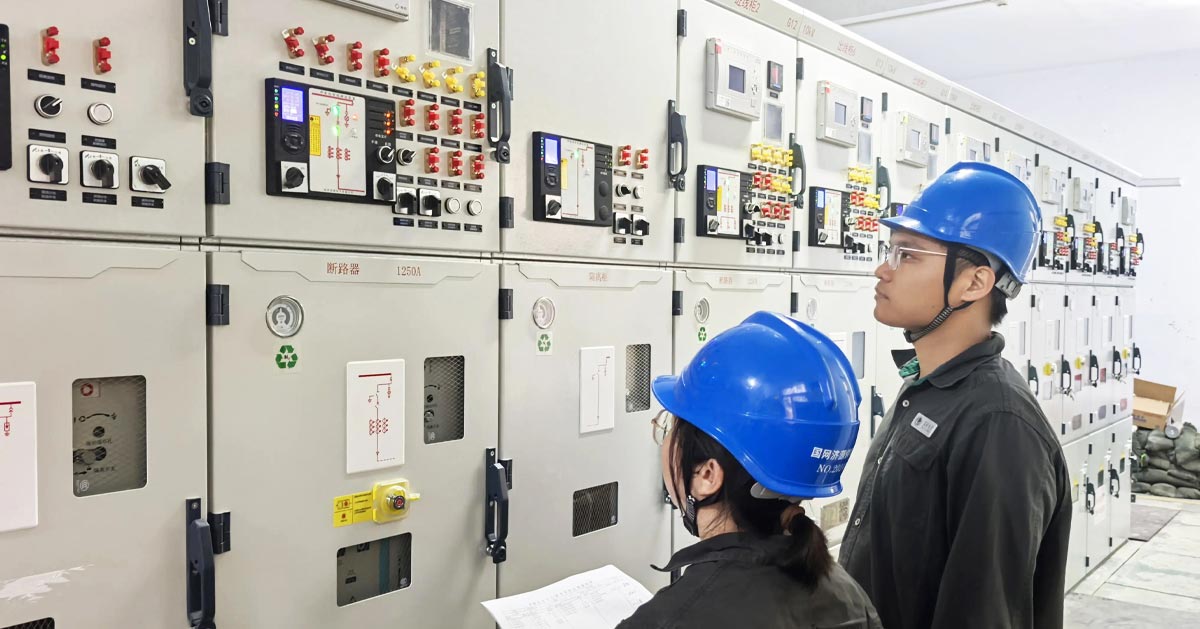

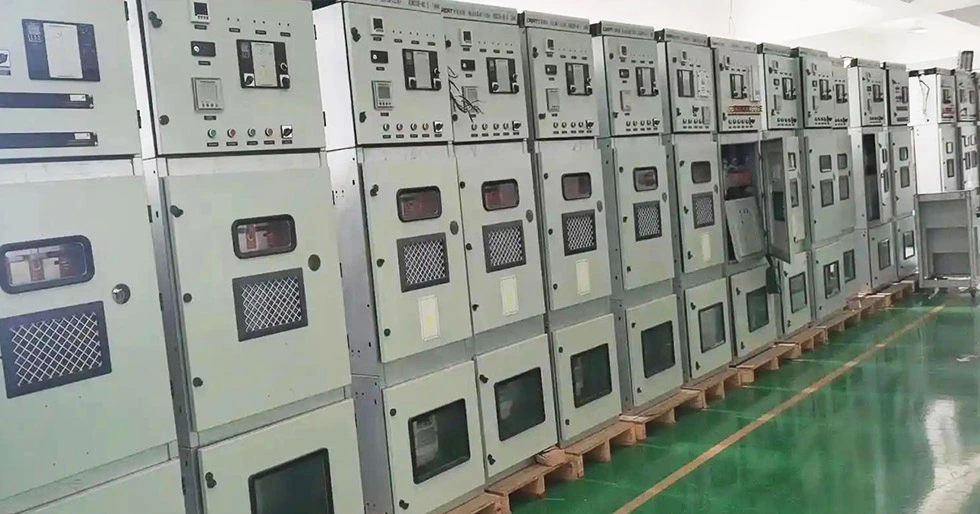

Cotenele jest eksporterem głównych jednostek pierścieniowych średniego napięcia z izolacją gazową z Chin. Nasz nowo opracowany system izolacji gazowej średniego napięcia 33 KV jest szeroko stosowany przez klientów w Europie i Azji Południowo-Wschodniej.
Ten izolowany gazem moduł RMU o napięciu znamionowym 40,5 kV, charakteryzujący się podstawowymi zaletami, takimi jak zwartość, niezawodność i bezpieczeństwo, stał się kluczowym sprzętem w dziedzinie dystrybucji średniego napięcia, szczególnie w scenariuszach, w których zasoby gruntów są ograniczone, warunki środowiskowe są trudne i preferowane są wysokie wymagania dotyczące niezawodności zasilania.
Ta główna jednostka pierścieniowa średniego napięcia jest zgodna z odpowiednimi normami międzynarodowymi i krajowymi, takimi jak IEC 62271, GB/T 3906-2020, DL/T 404-2018 itp.
Model i znaczenia
Główne parametry techniczne
Przedmiot
Jednostka
Jednostka C
F-uint
Jednostka V
Wyłącznik izolacyjny
Próżnia wyłącznik automatyczny
Przełącznik przerywania obciążenia
Połączenie rozłącznika obciążenia z bezpiecznikiem
31,5 kA/0,5 s (łącznie z pomieszczeniem szyn zbiorczych, rozdzielnią, pomieszczeniem kablowym)
Częściowe rozładowanie
komputer
≤10
Poziom ochrony
IP67
IP67
IP67
Żywotność mechaniczna
Czasy
10000
10000
10000
3000
3000
Warunki pracy
1. Miejsce instalacji:Wnętrz
2. Temperatura otoczenia:-15 ℃ ~ 40 ℃
3. Wysokość:≤5000m
4. Intensywność sejsmiczna:≤8 stopni
5. Ciśnienie gazu:0,05 MPa
6. Względny roczny wskaźnik wycieku gazu w każdym przedziale:≤0,2%
7. Amplituda zakłóceń elektromagnetycznych indukowanych w układzie wtórnym (kV) ≤1,6
Notatka:Surowość działania bez gazów palnych, zagrożenia pożarowego i wybuchowego, kondensacji i zanieczyszczeń w otoczeniu: zgodnie z przepisami pierwszego stopnia w GB3906
Jakie są cechy produktu rozdzielnic w izolacji gazowej?
1. Rozdzielnica z izolacją gazową ma niewielkie wymiary i dostosowuje się do gazu SF₆, który zapewnia doskonałą izolację i gaszenie łuku. Umożliwia to bardziej zwartą konstrukcję i przyczynia się do ogólnej minimalizacji rozmiarów.
2. Wysoką niezawodność i bezpieczeństwo osiąga się dzięki zamknięciu głównych przewodów obwodu w komorze wypełnionej SF₆. Gaz izolacyjny pod ciśnieniem w całkowicie zamkniętej obudowie chroni części pod napięciem przed zewnętrznymi zmianami środowiska, zapewniając długoterminową, niezawodną pracę bez ryzyka porażenia prądem lub pożaru.
3. Sprzęt przyjmuje niezależną architekturę modułową. Przedział gazowy jest zbudowany z odłączanych, precyzyjnych płyt aluminiowych, a w rozłączniku zastosowano trójpozycyjny liniowy mechanizm napędowy. Aby uniknąć skomplikowanego rozmieszczenia przekaźników sterujących i okablowania, zaimplementowano moduł sterujący z blisko 100 punktami PLC, umożliwiający zdalną obsługę zarówno uziemnika, jak i odłącznika za pomocą silników elektrycznych. Modułowa konstrukcja mechanizmu przełączającego wykorzystuje zespół styków typu tulipan z przyspawanymi zaciskami zamykającymi i otwierającymi, eliminując możliwość nieprawidłowego działania, występującą we wcześniejszych rozłącznikach obrotowych i uziemnikach. Aby rozwiązać problemy, takie jak niestabilność styków i nadmierna rezystancja, wokół każdego styku zamontowany jest ekran wyrównujący napięcie. To całkowicie rozwiązało problemy z wyładowaniami niezupełnymi, które występowały wcześniej w punktach przełączania.

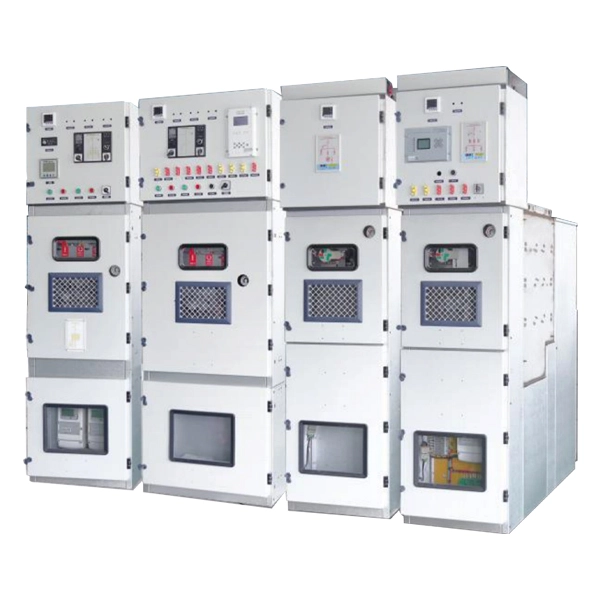

4. System izolacji gazowej średniego napięcia 33KV oferuje elastyczne zastosowanie i wygodny układ. Jako samodzielna jednostka może być łączona na różne sposoby, aby spełnić różne wymagania dotyczące połączeń podstawowych. Dostarczany na miejsce w postaci kompletnych jednostek funkcjonalnych, skraca czas instalacji na miejscu i zwiększa ogólną niezawodność.

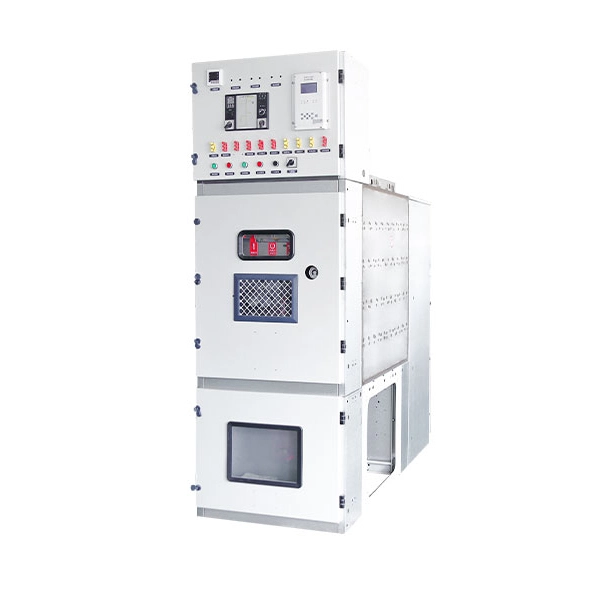

Struktury Produktów
Poziomy prądu znamionowego tej rozdzielnicy średniego napięcia w izolacji gazowej obejmują 630 A, 1250 A, 1600 A, 2000 A, 2500 A i 3150 A, a wymiary obudowy można dostosować do wymagań użytkownika. Jego obudowa wykonana jest z blachy alucynkowej poprzez cięcie i gięcie, natomiast zbiornik gazu jest spawany z wysokiej jakości blachy ze stali nierdzewnej 304. Każda jednostka funkcjonalna może być niezależnie rozbudowywana i łączona w zespół rozdzielnicy zgodnie ze schematem połączeń.
System izolacji gazowej średniego napięcia 33KV można podzielić na kilka oddzielnych przedziałów, takich jak przedział sterowania wtórnego, przedział szyn zbiorczych, przedział wyłącznika, przedział mechanizmu napędowego wyłącznika i przedział kablowy, gdzie wysokość podłączenia kabla sięga do 700 mm, aby ułatwić wygodną konserwację i instalację. Kompletna rozdzielnica wyposażona jest w pełny system ochrony uziemienia.
Ponadto przedziały funkcjonalne, takie jak przedział rozdzielczy, przedział szyn zbiorczych, przedział kablowy i kanał obwodu wtórnego, są odizolowane od siebie, a każdy z nich jest oddzielony uziemionymi metalowymi przegrodami, aby zapewnić niezależność.
1. Przedział szyn zbiorczych:
Przedział szyn zbiorczych jest zamknięty w górnym zbiorniku gazu, w którym znajduje się również mechanizm odcinający. Po opuszczeniu rozdzielnicy na podstawę fundamentową sąsiednie sekcje szafy są łączone ze sobą w procesie sprzęgania, w ten sposób szczelnie łącząc lewy i prawy zespół obwodów oraz ich szyny zbiorcze w zintegrowany zespół.

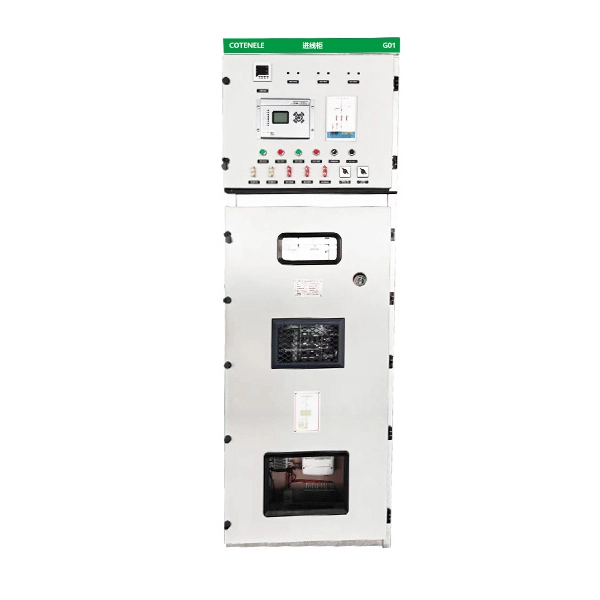

2.Dodatkowy przedział kontrolny:
Przedział sterowania wtórnego znajduje się bezpośrednio nad obudową rozdzielnicy. Wewnątrz jest wyposażony w płyty montażowe komponentów i wsporniki mocujące listwę zaciskową, w których można umieścić końcówki przewodów, małe zaciski szyn zbiorczych, zintegrowane urządzenia zabezpieczające, a także inne elementy sterujące i operacyjne. Umożliwia to korzystanie z funkcji systemu, takich jak zdalne sterowanie, zdalne pomiary, zdalna sygnalizacja i lokalne monitorowanie. Okrągłe otwory do łączenia małych szyn zbiorczych znajdują się po lewej i prawej stronie panelu, w miejscach odpowiadających zaciskom, co ułatwia wygodne okablowanie w przypadku łączenia sąsiadujących ze sobą szaf.
Drugi przedział sterowania

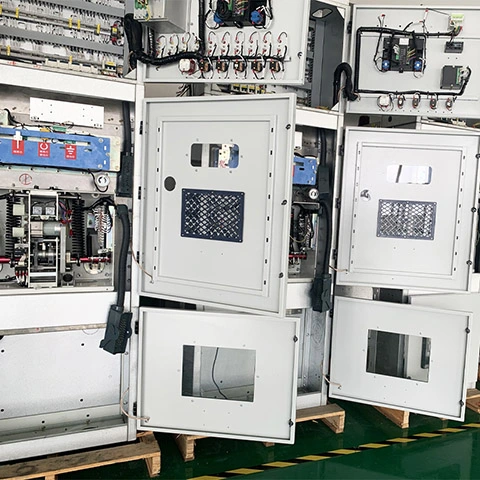

3. Przedział przełączników:
Przedział przełączników znajduje się w środkowej części obudowy. W tej szafie zastosowano płytową konstrukcję rozdzielnicy w izolacji gazowej z dwoma przedziałami gazowymi, jedną górną i jedną dolną. W górnej komorze gazowej znajduje się rozłącznik trójpozycyjny, natomiast w dolnej komorze gazowej znajduje się wyłącznik próżniowy. Szyna zbiorcza, odłącznik trójpozycyjny i wyłącznik próżniowy są rozmieszczone w konfiguracji „górny–środkowy–dolny”. Konstrukcja z jednym przedziałem gazowym jest prosta w konstrukcji, łatwa w produkcji i tania.
Jednakże, ponieważ wszystkie komponenty są umieszczone razem w jednym przedziale, są one podatne na wzajemne zakłócenia, co skutkuje niższą niezawodnością. Z kolei konstrukcja wielokomorowa pozwala na łatwiejszą wymianę poszczególnych modułów, pozwala uniknąć wzajemnego zakłócania się wielu komponentów i zapewnia większe bezpieczeństwo. Niemniej jednak struktura wieloprzedziałowa jest bardziej złożona, trudniejsza w produkcji i droższa.

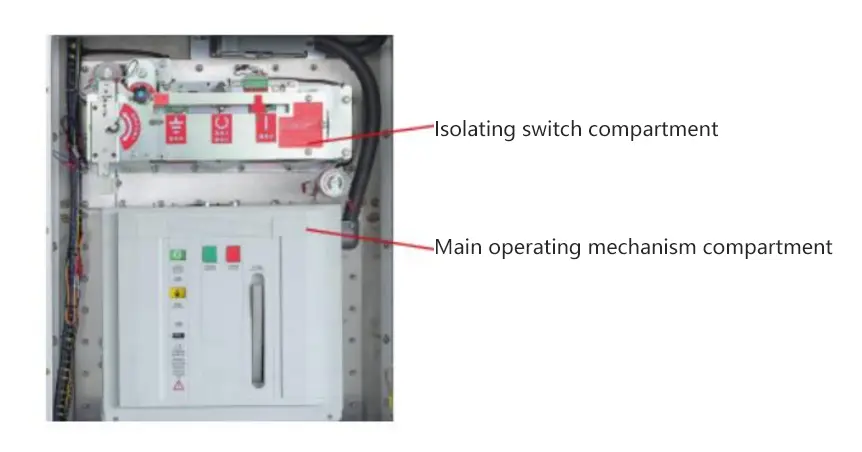

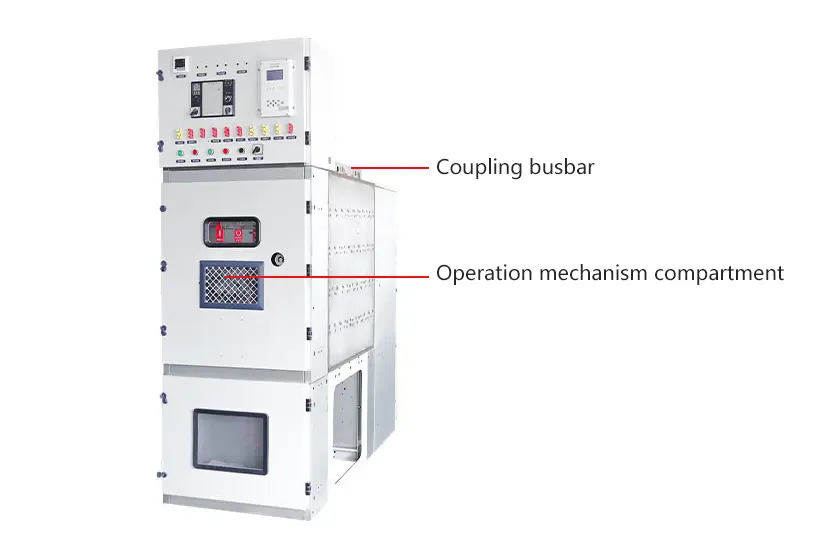

4.Przedział mechanizmu operacyjnego
Sprężynowy mechanizm napędowy ma płaski układ, a mechanizm odłącznika i mechanizm wyłącznika są umieszczone oddzielnie. Mechanizm i cięgno izolacyjne komory próżniowej są zintegrowane w konfiguracji przód-tył, co upraszcza łańcuch transmisyjny. W rezultacie charakterystyka wyjściowa mechanizmu lepiej odpowiada charakterystyce otwierania i zamykania wyłącznika, zmniejszając zużycie energii, poprawiając jednocześnie niezawodność mechaniczną i elastyczność.
5. Przedział kablowy:
Przedział kablowy znajduje się w dolnej części rozdzielnicy i posiada niezależny kanał upustowy. Wysokość zacisków przyłączeniowych kabli od podłoża może sięgać nawet 700 mm. Blokady uziemiające instaluje się wewnątrz przedziału kablowego zgodnie z wymaganiami, a w każdym obwodzie można umieścić dwa kable i ogranicznik przepięć. Ponadto zarówno kable wejściowe/odpływowe, jak i ogranicznik przepięć są połączone za pomocą połączenia wtykowego z wewnętrznym stożkiem.
Kilka typowych schematów obwodów i wymiarów rozdzielnic w izolacji gazowej
Nazwa
Jednostka RMU
Wymiar
C
Zespół wyłącznika obciążenia
(Szerokość = 600/800 mm)
D
Szyna zbiorcza przechodząca przez jednostkę
(Szerokość = 600/800 mm)
F
Zespół kombinacji rozłączników i bezpieczników
(Szerokość = 600/800 mm)
G
Zespół wyłącznika izolującego
(Szerokość = 600/800 mm)
V
Zespół wyłącznika automatycznego
(Szerokość = 600/800 mm)
KL
Zespół wsporczy szyn zbiorczych rozłącznika obciążenia
