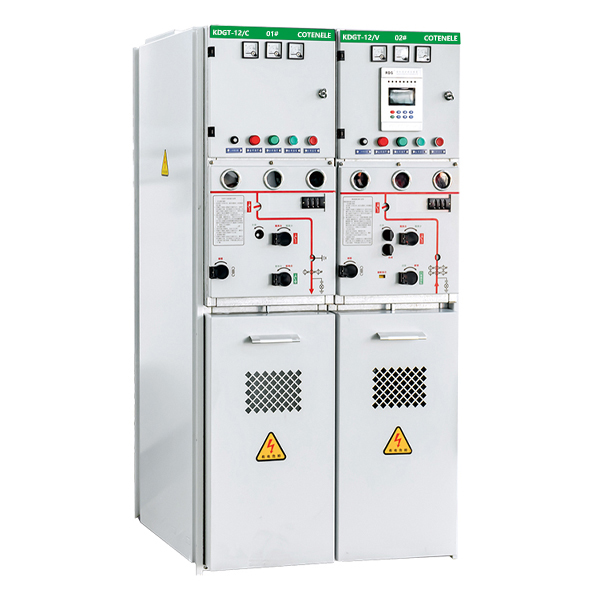

Jednostka główna średniego napięcia z izolowanym pierścieniem stałym

Od wielu lat firma Cotenele angażuje się w innowacje oraz badania i rozwój nowych produktów i technologii, a jednostka główna średniego napięcia z izolacją stałą w izolacji pierścieniowej jest jednym z naszych nowo opracowanych produktów. Jednostka główna średniego napięcia z izolacją stałą w izolacji pierścieniowej reprezentuje ważny kierunek ewolucji inteligentnej i zintegrowanej technologii rozdzielnic średniego napięcia. Ma podstawowe zalety przyjaznych dla środowiska materiałów izolacyjnych i większej niezawodności. Po ciągłym pokonywaniu wyzwań materiałowych i procesowych stopniowo staje się idealnym wyborem w wielu kluczowych scenariuszach zastosowań.

Zobacz więcej >> Wyślij zapytanie >>

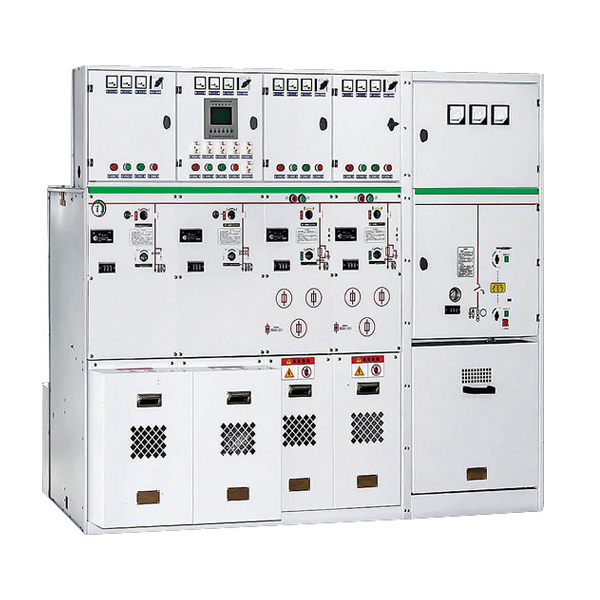

Jednostka główna z pierścieniem przyjaznym dla środowiska 36KV

Jako ważny producent i eksporter RMU w Chinach, Cotenele od wielu lat dostarcza dużą liczbę przyjaznych dla środowiska jednostek głównych pierścieniowych 36 KV do systemów dystrybucyjnych w Europie i Ameryce Południowej. Te przyjazne dla środowiska jednostki główne pierścieniowe w izolacji gazowej są szeroko stosowane w miejskich sieciach dystrybucyjnych, zastosowaniach przemysłowych i komercyjnych, budowie infrastruktury transportowej i w innych dziedzinach. Istotną cechą tego typu jednostek głównych pierścieniowych jest to, że nie zawierają one żadnego SF6 i wykorzystują suche powietrze lub azot jako gaz izolacyjny, co jest korzystne dla ochrony środowisko.

Zobacz więcej >> Wyślij zapytanie >>

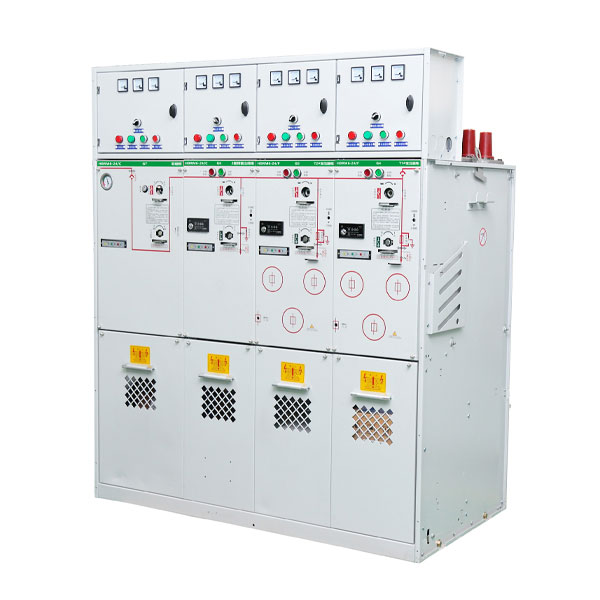

Rozdzielnica przyjazna dla środowiska 24KV SF6

Cotenele jest dużym producentem przyjaznych dla środowiska rozdzielnic 24 kV SF6 w Chinach. Najważniejszą cechą przyjaznych dla środowiska rozdzielnic 24 kV jest to, że ta rozdzielnica średniego napięcia lub jednostka główna pierścieniowa nie wykorzystuje już SF₆ (sześciofluorku siarki), tradycyjnego gazu cieplarnianego, jako środka izolacyjnego. Zamiast tego do zapewnienia izolacji wykorzystuje przyjazne dla środowiska gazy, takie jak suche powietrze i azot (N₂), lub stałe materiały izolacyjne. Rozdzielnica przyjazna dla środowiska 24 KV RMU bez SF6 jest zgodna z odpowiednimi normami międzynarodowymi, takimi jak seria IEC 62271, rozporządzenie UE dotyczące fluorowanych gazów cieplarnianych (UE) 2024/573, seria IEEE/ANSI C37.20, standardy UL/NEMA.

Zobacz więcej >> Wyślij zapytanie >>

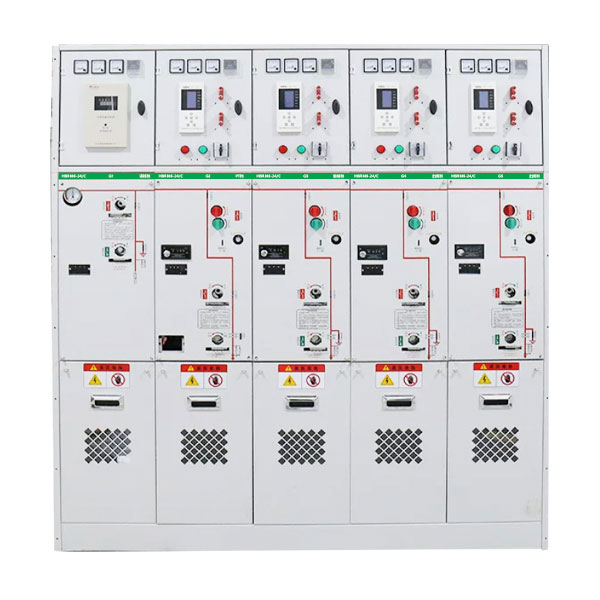

Rozdzielnica 12KV przyjazna dla środowiska w izolacji gazowej

Cotenele jest dużym producentem i eksporterem rozdzielnic w Chinach, a nasza przyjazna dla środowiska rozdzielnica w izolacji gazowej 12 KV zyskała szerokie uznanie użytkowników na rynku europejskim i południowoamerykańskim. Ta przyjazna dla środowiska rozdzielnica w izolacji gazowej wykorzystuje niskociśnieniowe suche powietrze i azot oraz inne przyjazne dla środowiska gazy jako medium izolacyjne i jest szeroko stosowana w przemysłowych i cywilnych systemach dystrybucji sieci pierścieniowych, takich jak małe wtórne podstacje dystrybucyjne, podstacje przedsiębiorstw przemysłowych i górniczych, miejskie obszary mieszkalne, lotniska, linie kolejowe i inne miejsca.

Zobacz więcej >> Wyślij zapytanie >>

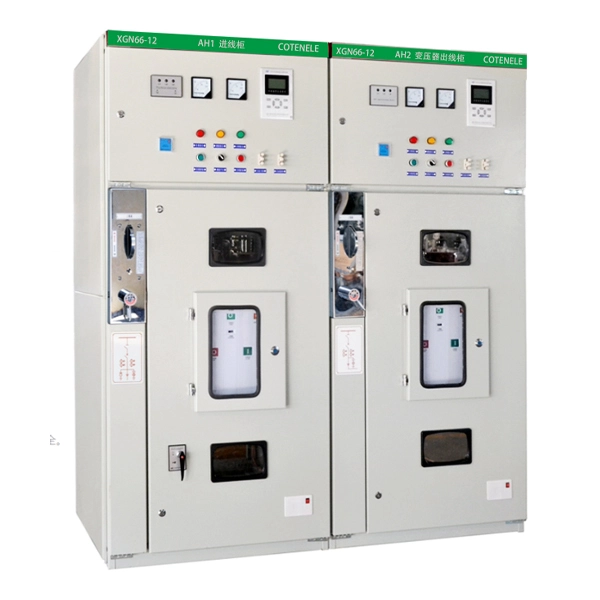

Jednostka główna pierścieniowa średniego napięcia 11KV RMU Rozdzielnica średniego napięcia

Cotenele jest dużym producentem i dostawcą pierścieniowych jednostek głównych średniego napięcia i ich wewnętrznych komponentów rdzeniowych w Chinach. Nasze jednostki RMU średniego napięcia eksportujemy głównie do regionów takich jak Europa i Bliski Wschód. Rozdzielnica SN z pierścieniem średniego napięcia 11 KV RMU serii XGN66-12 to wewnętrzna, stała rozdzielnica prądu przemiennego w metalowej obudowie, zaprojektowana dla trójfazowych systemów zasilania 3,6–40,5 kV, 50 Hz. Jest szeroko stosowany do dystrybucji energii, sterowania obwodami i ochrony w zastosowaniach takich jak podstacje, zakłady przemysłowe, wieżowce, wspólnoty mieszkaniowe i transformatory montowane na podkładkach.

Zobacz więcej >> Wyślij zapytanie >>

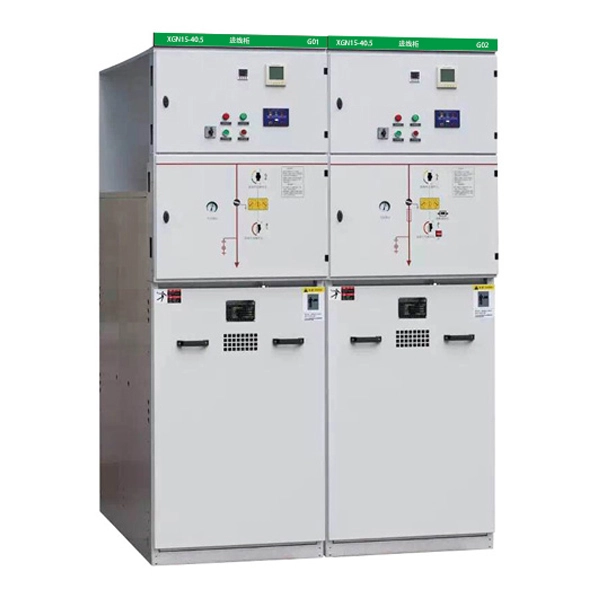

Rozdzielnica główna z pierścieniem izolowanym gazem 33KV RMU SN

Cotenele jest jednym z głównych dostawców rozdzielnic głównych z pierścieniem izolowanym gazem serii HXGN-40.5 33KV RMU SN dla chińskiej firmy State Grid Corporation. Nasze produkty z jednostkami głównymi pierścieniowymi są sprzedawane nie tylko na rynku krajowym, ale także eksportowane do wielu krajów i regionów w Afryce, Europie i na Bliskim Wschodzie. Jednostka główna pierścieniowego średniego napięcia serii HXGN-40.5 35 kV jest trójfazowym urządzeniem do dystrybucji średniego napięcia 50 Hz AC w pomieszczeniach zamkniętych. Charakteryzuje się bezpiecznym użytkowaniem, niezależnym od klimatu, łatwą instalacją, minimalną konserwacją i kompaktowymi rozmiarami i nadaje się do montażu w podstacjach skrzynkowych.

Zobacz więcej >> Wyślij zapytanie >>

Co to jest jednostka główna pierścieniowa?

Jednostka główna pierścieniowa (RMU) to zestaw rozdzielnic średniego napięcia stosowany w sieciach dystrybucyjnych. Integruje kluczowe komponenty, takie jak przełączniki obciążenia i bezpieczniki, w metalowej lub niemetalowej obudowie.

Jego nazwa wzięła się od jego powszechnego zastosowania w pierścieniowych sieciach dystrybucyjnych, które zapewniają wysoką niezawodność zasilania. W takiej konfiguracji pierścieniowej linie dystrybucyjne tworzą zamkniętą pętlę, umożliwiając dostarczanie energii z obu kierunków.

W przypadku wystąpienia awarii na jednym odcinku linii, uszkodzony odcinek można szybko odizolować i przywrócić zasilanie po przeciwnej stronie, minimalizując zasięg przestoju.

Rodzaje izolacji RMU

Typ z izolacją gazową SF₆ (doskonała wydajność, ale duży wpływ na efekt cieplarniany, nadal szeroko stosowany)
Typ z izolacją stałą (przyjazny dla środowiska i bezpieczny, stopniowo zastępując SF₆)
Typ izolowany powietrzem (niższy koszt, ale większy rozmiar)
Przyjazny dla środowiska typ w izolacji gazowej (przyszły trend rozwojowy)

RMU są szeroko stosowane w miejskich sieciach dystrybucyjnych, budynkach komercyjnych, przedsiębiorstwach przemysłowych i górniczych, projektach infrastrukturalnych i systemach energii odnawialnej.

Wewnętrzne komponenty rdzenia

Rozłącznik obciążenia (do załączania i wyłączania prądu obciążenia)
Bezpiecznik (do przerywania prądu zwarciowego)
Uziemnik (dla bezpieczeństwa konserwacji)

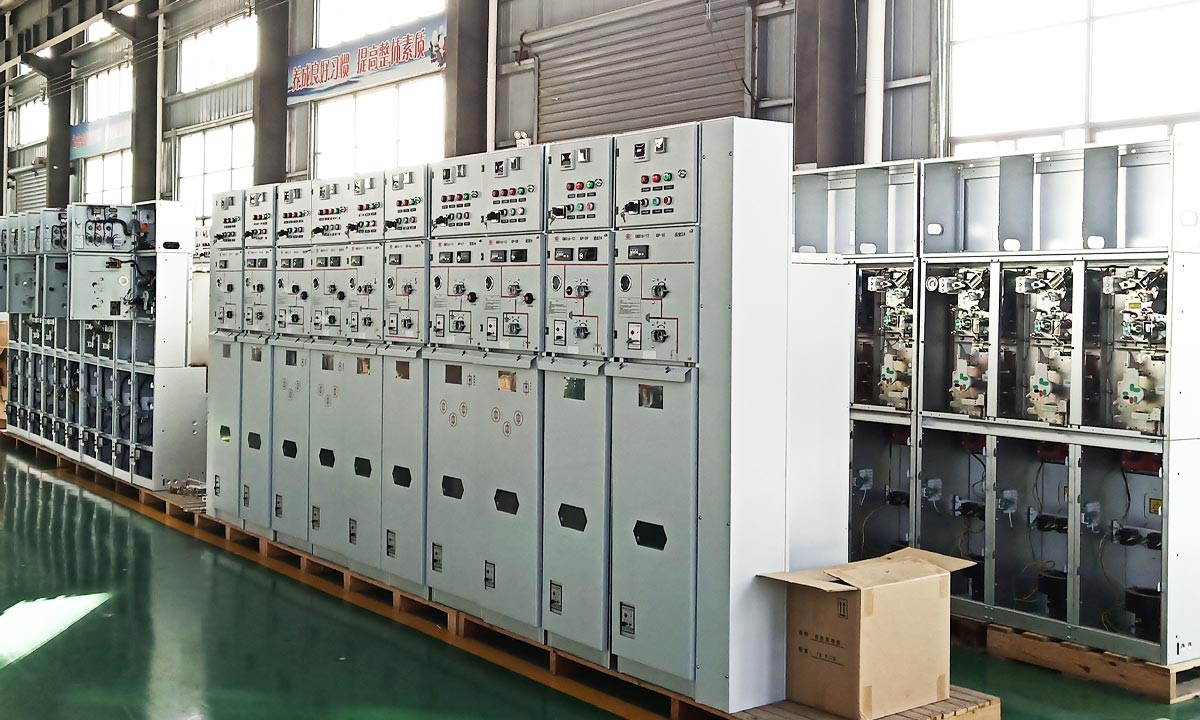

Ring Main Unit

Dlaczego nazywa się to siecią pierścieniową?

W tradycyjnych systemach dystrybucji energii elektrycznej, energia elektryczna dostarczana jest promieniowo z jednej podstacji. Jeśli wystąpi awaria, dalsi użytkownicy doświadczają przestojów.

Sieć pierścieniowa łączy wiele szaf RMU w obwód zamknięty. Podczas normalnej pracy system działa w stanie otwartej pętli, umożliwiając zasilanie z obu kierunków bez tworzenia zwarcia.

Kiedy wystąpi awaria, uszkodzona sekcja jest izolowana, a normalnie otwarty punkt jest zamykany, aby przywrócić zasilanie z przeciwnego kierunku, poprawiając niezawodność i elastyczność.

Konstrukcja i kluczowe komponenty

Rozłącznik obciążenia (jednostka C)

Może bezpiecznie załączać i przerywać normalny prąd obciążenia, ale nie może przerywać prądów zwarciowych.

Bezpiecznik (jednostka F)

W połączeniu z rozłącznikiem obciążenia do ochrony transformatora. W przypadku awarii bezpiecznik zadziała i wyłączy przełącznik.

Wyłącznik automatyczny (jednostka V)

Wykorzystuje wyłączniki próżniowe do przerywania prądów zwarciowych. Zwykle używane do obwodów wejściowych i obciążeń krytycznych.

W pełni izolowana i uszczelniona konstrukcja

Nowoczesne RMU wykorzystują gaz SF₆ lub gazy przyjazne dla środowiska w szczelnej konstrukcji zbiornika. Zapewnia to kompaktową konstrukcję, wysoką niezawodność i odporność na kurz, wilgoć i zanieczyszczenia.

Główne obszary zastosowań

Kompleksy mieszkalne
Budynki komercyjne
Miejskie sieci dystrybucyjne
Parki przemysłowe i fabryki

Klasyfikacja głównych jednostek pierścieniowych

Przez środek izolacyjny

Typ z izolacją gazową SF₆
Typ z izolacją stałą
Typ izolowany powietrzem
Przyjazny dla środowiska typ z izolacją gazową

Typ	Środek izolacyjny	Kluczowa charakterystyka	Uwaga dotycząca ochrony środowiska
RMU z izolacją SF₆	Sześciofluorek siarki (SF₆)	Kompaktowy, w pełni uszczelniony, odporny na warunki środowiskowe, długie okresy międzyobsługowe.	SF₆ ma wysoki potencjał globalnego ocieplenia; przedsiębiorstwa użyteczności publicznej przechodzą na rozwiązania alternatywne.
Ekologiczne RMU z izolacją gazową	Gazy naturalne lub o niskim GWP (suche powietrze, azot, mieszaniny fluoronitrylu/fluoroketonu)	Takie same kompaktowe wymiary jak jednostki SF₆, znacznie zmniejszony wpływ na środowisko	Często nazywane „zielonym gazem” lub „przyjaznymi dla środowiska” RMU.
RMU izolowane powietrzem (AIR)	Powietrze otoczenia	Większa powierzchnia, niższe koszty początkowe, łatwa kontrola wizualna.	Zwykle stosowany w pomieszczeniach zamkniętych, gdzie przestrzeń nie jest krytyczna.
Solidnie izolowany RMU	Stałe materiały dielektryczne (np. żywica epoksydowa)	Brak gazów cieplarnianych, całkowicie uszczelniony przed wilgocią i zanieczyszczeniami, kompaktowy, wymaga minimalnej konserwacji.	Często klasyfikowane w kategorii ekologicznej.

Według jednostki funkcjonalnej

Jednostka C: Jednostka rozłącznika obciążenia
Jednostka F: Zespół kombinacji rozłącznika i bezpiecznika
Jednostka V: Jednostka wyłącznika próżniowego
Jednostka G: Sekcjalizator lub jednostka izolująca

Typ jednostki	Podstawowe komponenty	Funkcjonować
Jednostka C	Wyłącznik automatyczny	Tworzy, przenosi i przerywa zarówno normalne prądy obciążenia, jak i prądy zwarciowe. Używany do ochrony linii zasilających, gdzie wymagane jest częste przerywanie zwarć.
Jednostka F	Rozłącznik obciążenia + kombinacja bezpieczników	Rozłącznik obciążenia obsługuje normalne prądy obciążenia, bezpiecznik zapewnia ochronę przed zwarciem. Powszechnie stosowany w zasilaczach transformatorowych.
Jednostka V	Wyłącznik próżniowy	Podobny do C, ale w szczególności wykorzystujący przerywacze próżniowe. Nadaje się do zastosowań wymagających szybkiego i niezawodnego usuwania usterek.
Jednostka G	Odłącznik (izolator)	Zapewnia widoczną izolację i uziemienie, ale nie może przerwać prądu obciążenia ani prądu zwarciowego. Używany jako punkt izolacji wejścia/wyjścia lub do podziału na sekcje.
Jednostka SL/S	Rozłącznik obciążenia (samodzielny)	Tworzy i przerywa normalne prądy obciążenia, ale nie zawiera bezpiecznika. Używany do jednostek ring-in/ring-out w pętli.

RMU a rozdzielnica w obudowie metalowej

Rozdzielnice w obudowach metalowych wykorzystują całkowicie oddzielone przedziały dla szyn zbiorczych, wyłączników i odcinków kabli, zapewniając wysokie bezpieczeństwo i widoczność punktów izolacyjnych.

Z drugiej strony RMU to kompaktowe, w pełni uszczelnione systemy przeznaczone do sieci dystrybucyjnych wymagających niezawodności, niewielkich rozmiarów i minimalnej konserwacji.

Funkcja	Jednostka główna pierścienia (RMU)	Rozdzielnice w obudowie metalowej (np. KYN)
Ślad stopy	Kompaktowy; szerokość typowo 300-600 mm	Większy; szerokość zazwyczaj 800-1000 mm
Izolacja	Przeważnie izolowane gazem (SF₆ lub alternatywy) w szczelnych zbiornikach	Przeważnie izolowane powietrzem z widocznymi szynami zbiorczymi
Przełączniki podstawowe	Rozłącznik obciążenia + bezpieczniki (głównie)	Wyłączniki próżniowe (głównie)
Koszt	Niższy ze względu na prostotę i zwartość	Wyższa, z bardziej zaawansowaną ochroną
Typowa rola	Dystrybucja wtórna, sieci pierścieniowe, podstacje kompaktowe	Dystrybucja pierwotna, zasilacze podstacji, bezpośredni rozruch dużych silników

Dlaczego warto wybrać Cotenele?

Cotenele jest ważnym partnerem chińskiej korporacji State Grid Corporation. Prowadzimy własną fabrykę o powierzchni ponad 30 000 metrów kwadratowych.

W naszej ofercie znajdują się rozdzielnice w izolacji gazowej, rozdzielnice przyjazne dla środowiska oraz jednostki główne pierścieniowe na napięcia znamionowe od 12 kV do 40,5 kV.

Wszystkie elementy wewnętrzne są produkowane we własnym zakresie. Posiadamy certyfikaty ISO9001, ISO14001 i ISO18001.

Nasze produkty znajdują szerokie zastosowanie w przemyśle energetycznym, kolejowym, petrochemicznym i budownictwie komunalnym. Nasza siedziba znajduje się w mieście Liushi w mieście Yueqing w Wenzhou, znanym jako „stolica elektryczna” Chin.

Jednostka główna pierścieniowa to kompaktowe i wysoce niezawodne rozwiązanie rozdzielnicy średniego napięcia. Umożliwia pracę w sieci typu pierścieniowego, poprawiając niezawodność zasilania i elastyczność operacyjną.

Nowoczesna technologia RMU ewoluuje w kierunku:
