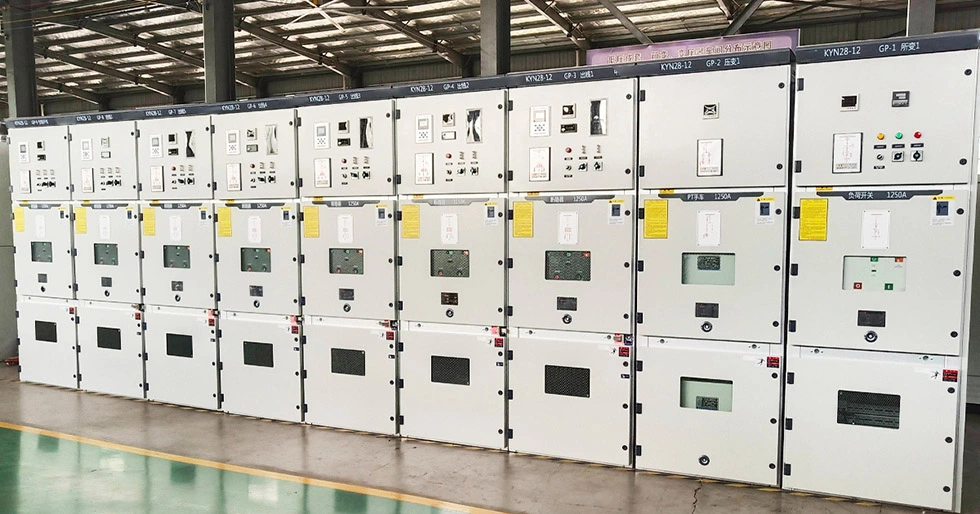

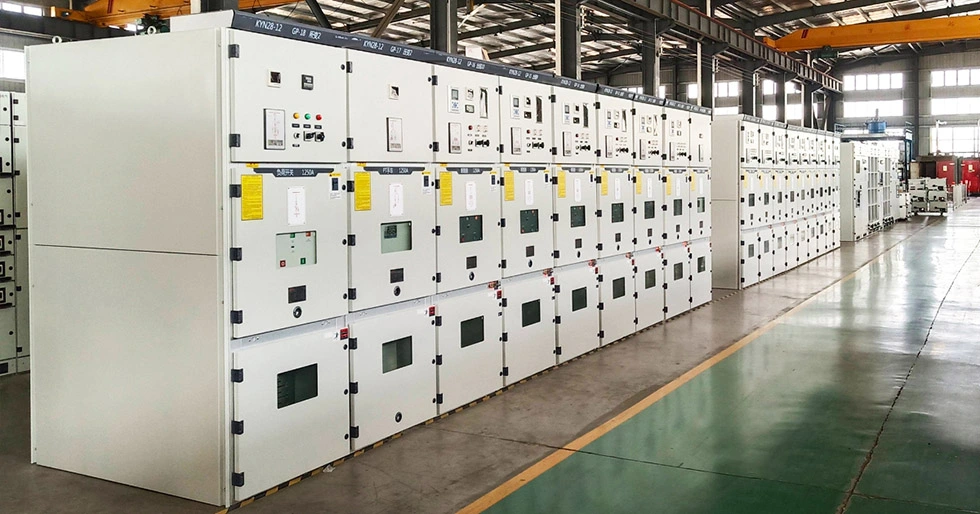

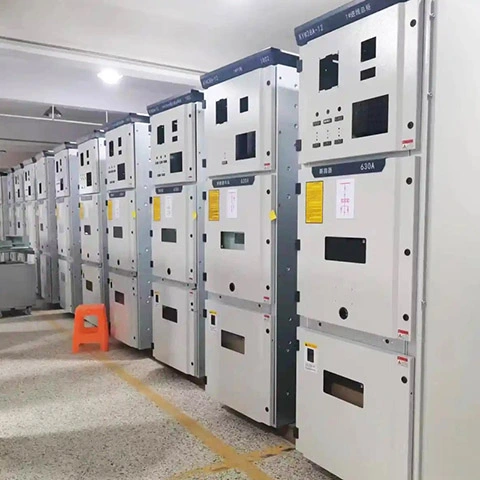

Rozdzielnica średniego napięcia 11KV w obudowie metalowej

Model produktu

Główne parametry techniczne

Warunki pracy

1. Temperatura otoczenia: maksymalnie +40°C, minimalnie –15°C.

2. Wilgotność względna: średnia dobowa ≤95% z odpowiadającym jej średnim dobowym ciśnieniem pary wodnej nieprzekraczającym 2,2 KPa; średnia miesięczna ≤90% z odpowiadającym jej średnim miesięcznym ciśnieniem pary wodnej nieprzekraczającym 1,8 KPa.

3. Wysokość: nie większa niż 1000 m nad poziomem morza.

4. Intensywność sejsmiczna: nie większa niż 8 magnitudo.

5. Otaczające powietrze nie może być znacząco zanieczyszczone gazami korozyjnymi lub palnymi, parą wodną lub podobnymi czynnikami.

6. Miejsce instalacji nie powinno być narażone na silne wibracje.

7. Jeżeli warunki pracy przekraczają normalne limity określone w GB3906, użytkownik i nasza firma wspólnie uzgodnią niezbędne postanowienia w drodze konsultacji.

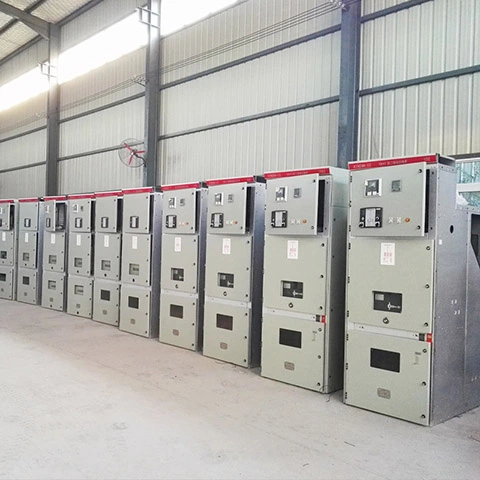

Co to jest rozdzielnica wysuwna w metalowej obudowie?

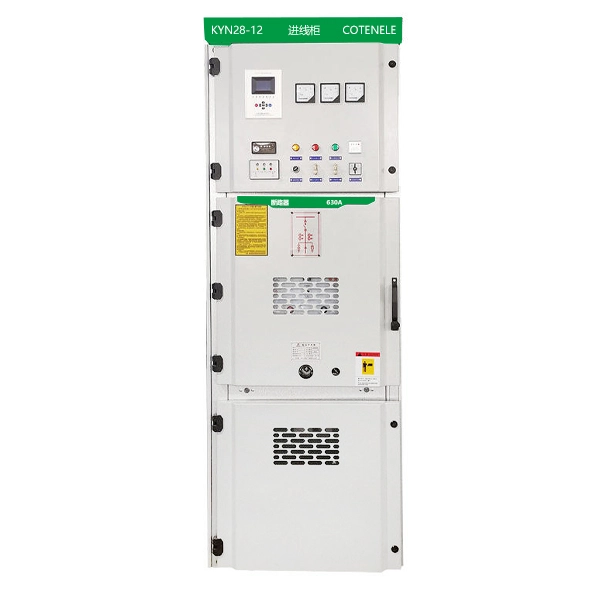

Rozdzielnica średniego napięcia KYN28-12 11KV do wnętrz z powłoką metalową jest urządzeniem elektrycznym, którego wózek wyłącznika jest zainstalowany w środkowym przedziale rozdzielnicy. Całość obudowy podzielona jest metalowymi przegrodami na cztery niezależne przedziały:

1. Przedział wyłącznika (w środku):Mieści wózek wyłącznika próżniowego (np. VS1 lub VD4). Wózek ma trzy pozycje: Serwis, Test/Izolacja i Usunięty. Można go łatwo wsunąć i wysunąć, co pozwala na wygodną konserwację. Wymiana wyłącznika nie wymaga odłączania zasilania od całego panelu.

2. Przedział szyn zbiorczych:Znajduje się w górnej tylnej części. Zawiera szyny główne i szyny odgałęzione, które łączą wiele pól rozdzielnicy.

3. Przedział kablowy:Znajduje się w dolnej części tylnej. Służy do łączenia kabli odpływowych, ograniczników przepięć i uziemników.

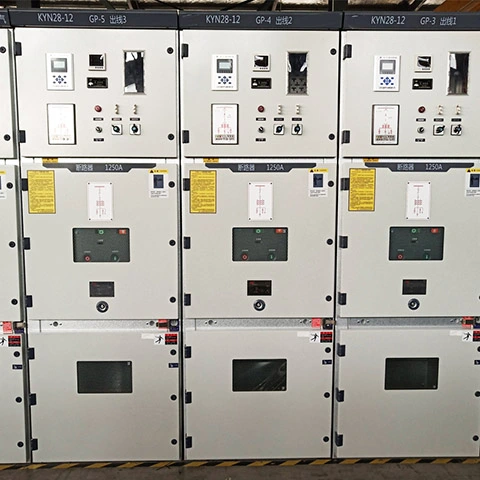

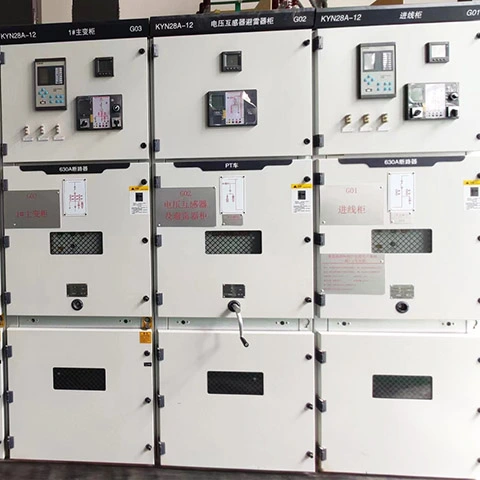

4. Przedział niskiego napięcia (przyrządów):Znajduje się w przedniej górnej części. Mieści przekaźniki zabezpieczające (oparte na mikrokomputerze), przyrządy, lampki sygnalizacyjne i inne elementy wtórne.

Okna obserwacyjne:Każdy przedział jest całkowicie oddzielony uziemionymi metalowymi przegrodami, skutecznie zapobiegając wpływowi łuku wewnętrznego w jednym przedziale na sąsiednie przedziały. Na panelu przednim znajdują się okna obserwacyjne umożliwiające podgląd pozycji wózka i stanu styków izolacyjnych.

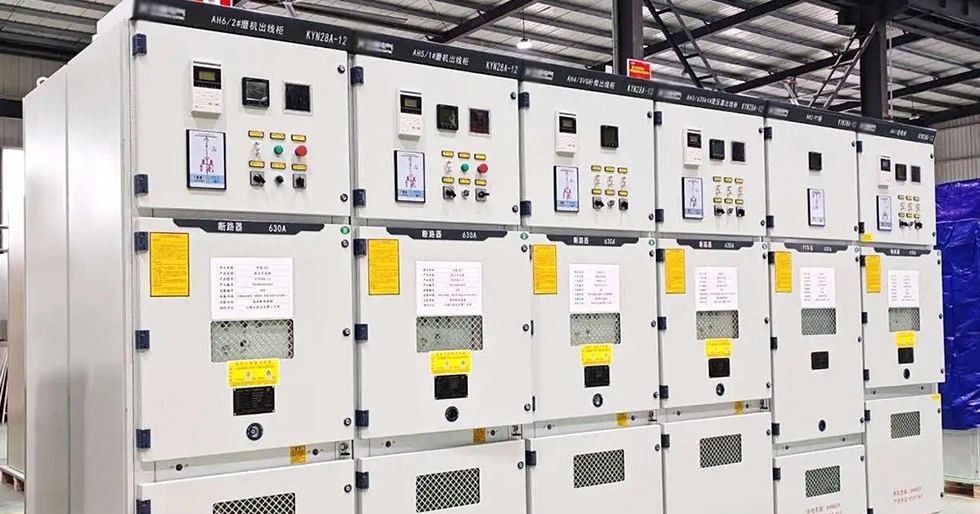

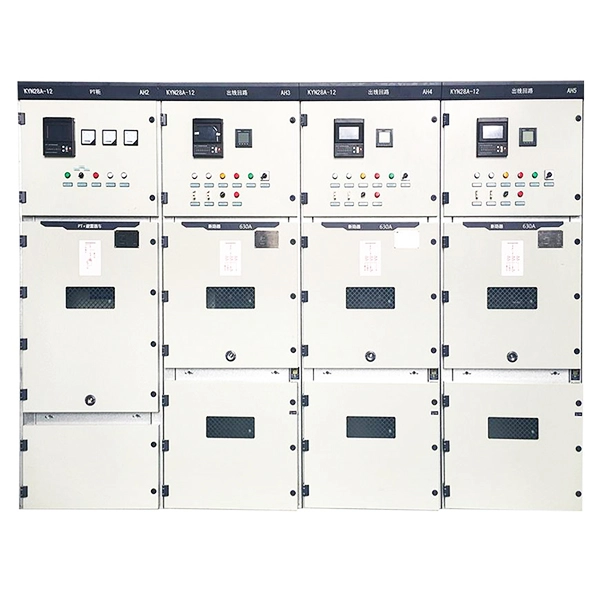

Konfiguracja głównych komponentów

Jakie są zalety rozdzielnic wysuwnych w metalowej obudowie KYN28-12?

1. Wysoka niezawodność:Konstrukcja pokryta metalem, odporna na łuk wewnętrzny, zapewniająca bezpieczeństwo.

2. Łatwa konserwacja:Konstrukcja wysuwna – wymiana wyłącznika zajmuje tylko kilka minut, co znacznie skraca czas przestojów.

3. Blokady pięciostopniowe:Blokady mechaniczne/elektryczne zapobiegają pięciu typom nieprawidłowego działania (np. brak rozłączania obciążenia, brak przypadkowego wejścia do przedziałów pod napięciem).

4. Wysoka standaryzacja:Dojrzała produkcja wielu krajowych producentów, dobra wymienność części zamiennych, niskie koszty zakupu i konserwacji.

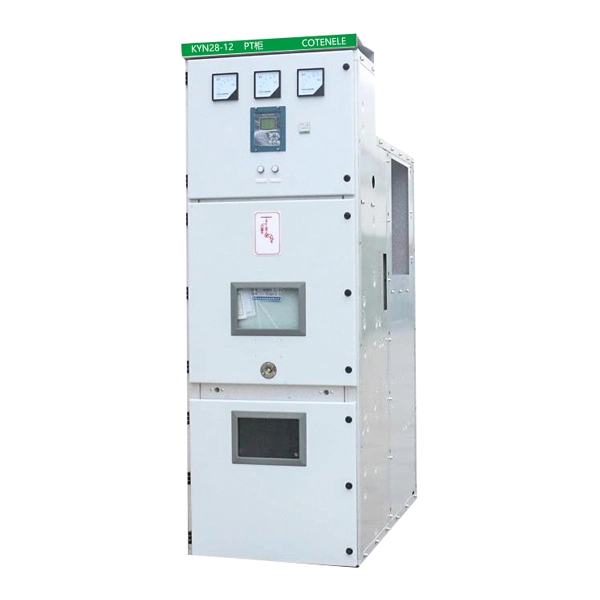

5. Elastyczna konfiguracja:Można je montować jako panele wejściowe, odpływowe, pomiarowe, PT, szynoprzewodów itp., dostosowując się do różnych głównych schematów połączeń.

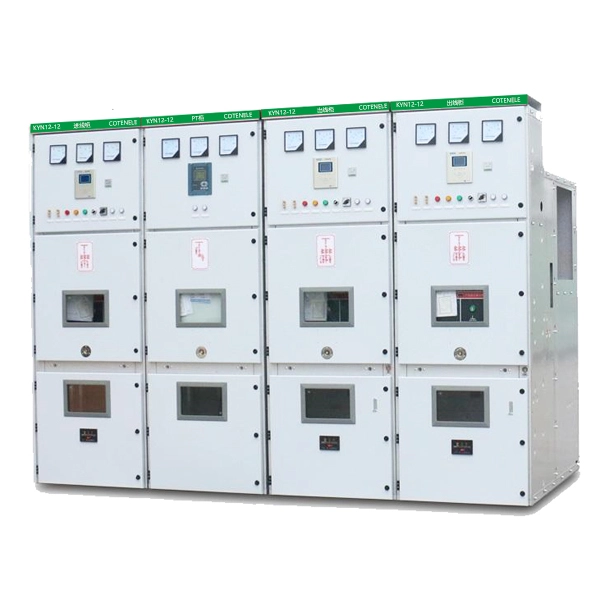

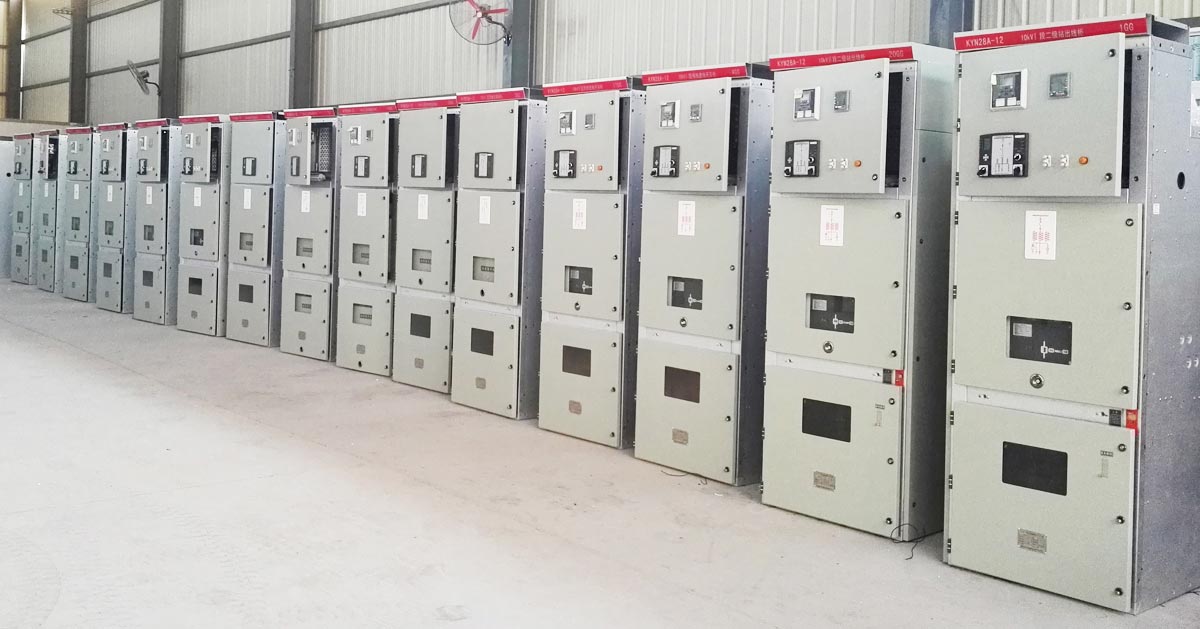

KYN28-12 Rozdzielnica wysuwna w obudowie metalowej VS Inne rozdzielnice

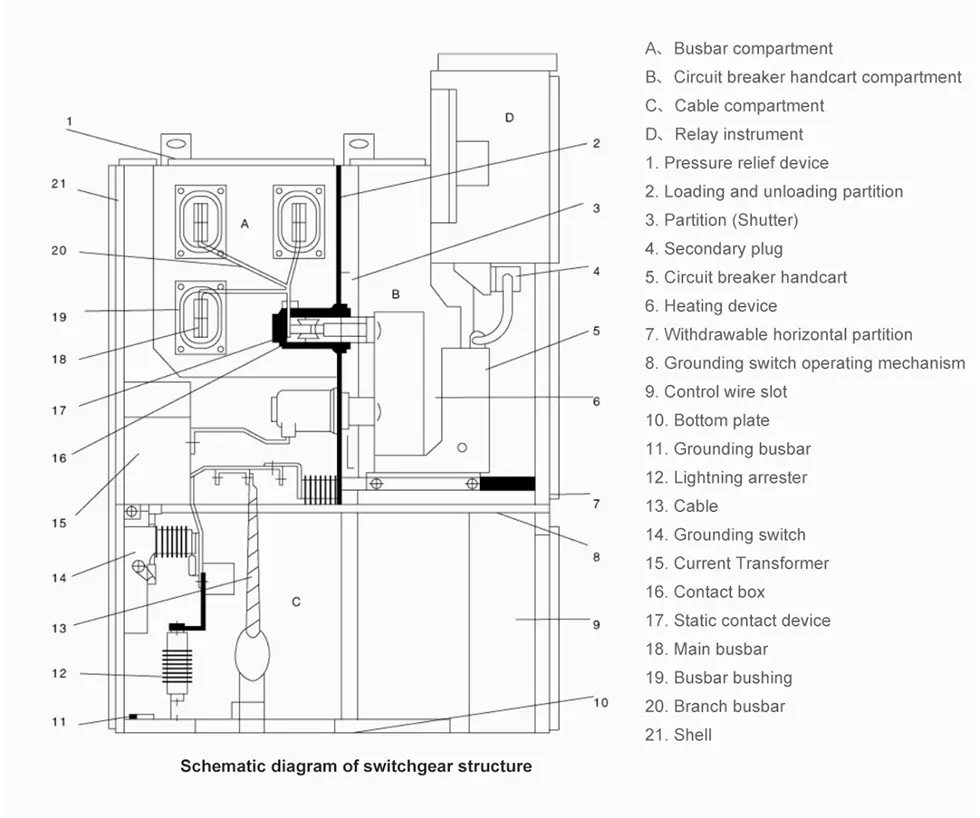

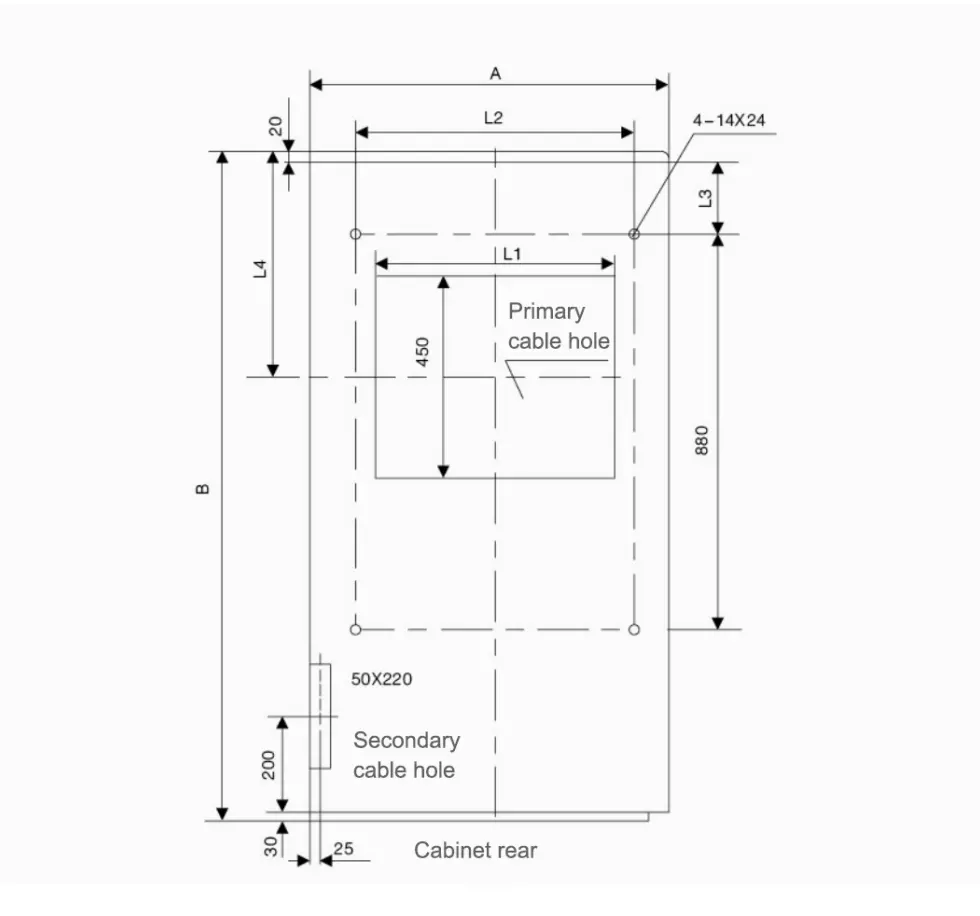

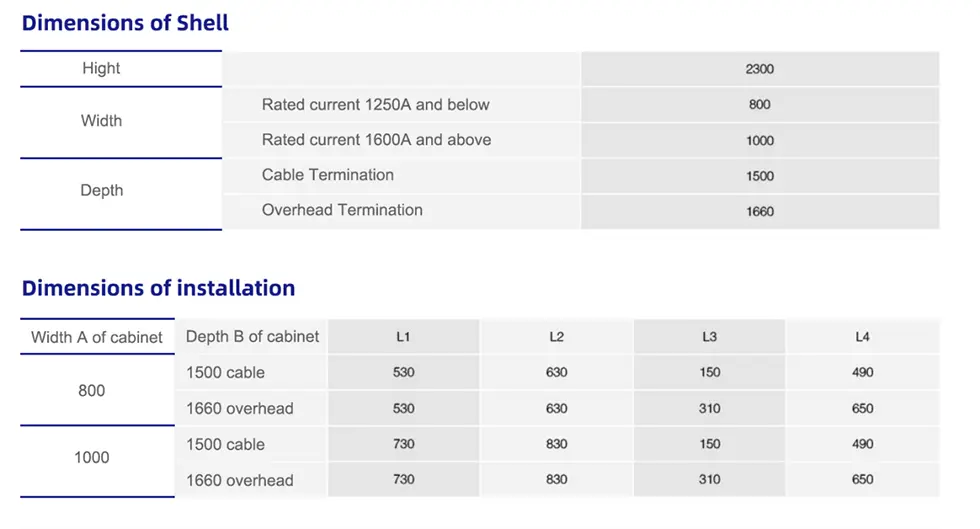

Schemat ideowy konstrukcji i instalacji rozdzielnicy
