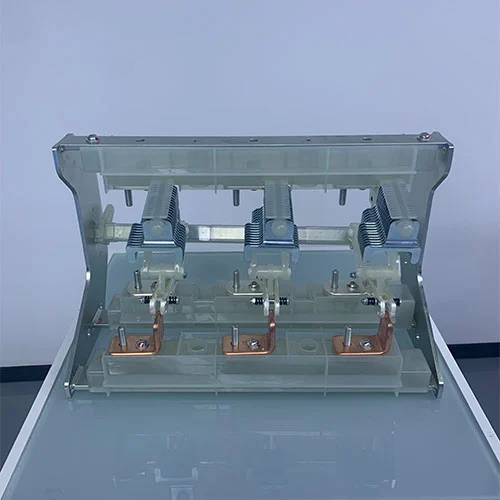

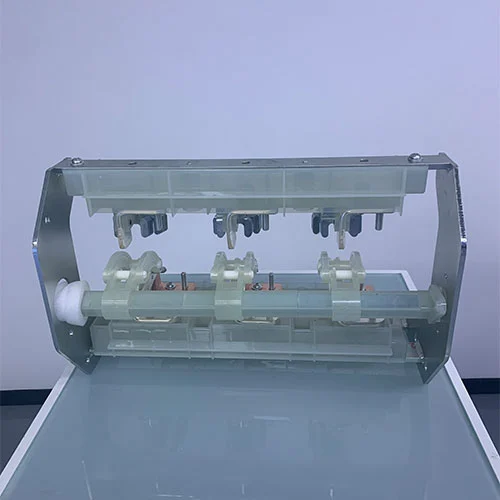

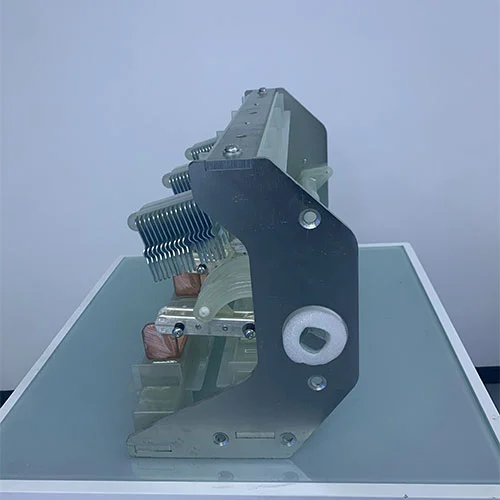

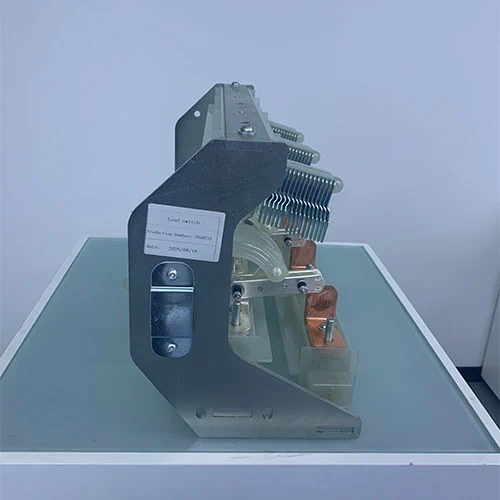

Przełącznik obciążenia pierścieniowego jednostki głównej 11KV średniego napięcia

Przełącznik obciążenia pierścieniowego średniego napięcia 11 kV jest głównym elementem jednostki sieci pierścieniowej używanej do sterowania wyłącznikiem prądu znamionowego. Cotenele dostarcza wysoce niezawodne przełączniki obciążenia i rozwiązania jednostek sieci pierścieniowej.

Prąd krótkotrwały wytrzymywany: Prąd krótkotrwały wytrzymywany w obwodzie głównym do 20kA (4s), 25kA (3s); uziemnik krótkotrwały prąd wytrzymywany 20kA (4s).

Trwałość mechaniczna: wyłącznik obciążenia 5000 operacji, uziemnik 3000 operacji.

Zgodność z normami: GB3804-2017, GB16926-2009, GB/T1985-2023.

Model i znaczenie

Co to jest rozłącznik obciążenia?

Jest to mechaniczne urządzenie przełączające, zwykle montowane w pierścieniowej jednostce głównej lub w rozdzielnicy w izolacji gazowej, zdolne do wytwarzania, przenoszenia i przerywania prądu elektrycznego w normalnych warunkach obwodu. Obejmuje to pracę w warunkach takich jak prądy obciążenia, warunki bez obciążenia lub małe prądy indukcyjne (takie jak zasilanie transformatora).

Rozłącznik obciążenia różni się od odłącznika. Zwykle służy do radzenia sobie z naprężeniami elektrycznymi wynikającymi z przerwania przepływu mocy, gdy system działa normalnie. jest wyposażony w system gaszenia łuku, który bezpiecznie gasi łuk elektryczny powstający w wyniku rozłączenia styków pod obciążeniem. Typowe metody gaszenia łuku obejmują przerwanie próżni, zanurzenie w gazie SF6 lub sprężenie powietrza (typ puffer).

Główne funkcje i role wyłącznika obciążenia

Najważniejszą funkcją rozłącznika obciążenia jest sterowanie operacyjne, a nie ochrona przed awariami. Jego podstawowe funkcje obejmują:

Przełączanie prądu obciążenia:Podstawową funkcją rozłącznika obciążenia jest bezpieczne łączenie i rozłączanie obwodów przenoszących normalny prąd roboczy. tak, aby operatorzy włączali lub odłączali zasilanie od sekcji sieci elektroenergetycznej, takich jak transformatory lub pierścienie kablowe, w celu rutynowej konserwacji lub rekonfiguracji.

Obecne prowadzenie:Rozłącznik obciążenia może w sposób ciągły przenosić prąd znamionowy bez przegrzania, gdy jest zamknięty, zapewniając efektywne przenoszenie mocy przez RMU.

Wytrzymujące wady:Rozłącznik obciążenia musi być wystarczająco wytrzymały, aby wytrzymać ogromne naprężenia elektromagnetyczne i termiczne płynącego przez niego prądu zwarciowego, dopóki urządzenie zabezpieczające znajdujące się przed nim (takie jak bezpiecznik lub wyłącznik) nie usunie zwarcia, ponieważ nie może przerwać zwarcia, co nazywa się zdolnością „powodowania zwarcia”.

Zapewnienie izolacji:Wiele przełączników obciążenia zaprojektowano tak, aby zapewniały widoczny lub niezawodny punkt izolacji, zapewniający bezpieczne odłączenie sprzętu znajdującego się za nim od źródła zasilania podczas konserwacji.

Gdzie można zastosować ten produkt?

Przełącznik obciążenia pierścieniowego średniego napięcia 11 kV to główne jednostki pierścieniowe jednostek głównych i są szeroko stosowane w sieciach dystrybucyjnych średniego napięcia (zwykle do 24 kV lub 40,5 kV).

Zabezpieczenie transformatora (z bezpiecznikami):Rozłącznik obciążenia jest często łączony z bezpiecznikami średniego napięcia w jednostce głównej pierścieniowej jednostki F w celu ochrony transformatorów rozdzielczych. Rozłącznik obciążenia obsługuje normalny obwód roboczy, natomiast uchwyt bezpiecznika przerywa prąd zwarciowy.

Przełączanie kabli:Rozłącznik obciążenia tworzy sieci o zamkniętej pętli poprzez wprowadzanie i wyłączanie kabli zasilających.

Kompatybilność z nowoczesną izolacją:

RMU izolowane SF6:Rozłączniki obciążenia są powszechnie stosowane w jednostkach głównych z pierścieniem izolowanym gazem z sześciofluorkiem siarki. SF6 ma doskonałe właściwości izolacyjne i pomaga ugasić łuk, który charakteryzuje się kompaktowymi rozmiarami i szczelną obudową.

Ekologiczne RMU:Dążąc do ograniczenia emisji SF6, przełączniki obciążenia są obecnie z powodzeniem stosowane w rozwiązaniach „ekologicznych” lub przyjaznych dla środowiska, przy użyciu alternatywnych mediów izolacyjnych, takich jak suche powietrze, azot lub mieszaniny fluoronitrylu. Nowoczesne konstrukcje optymalizują strukturę styków, aby zapewnić niezawodne wygaszanie łuku w tych przyjaznych dla środowiska gazach.

Rozłącznik obciążenia VS wyłączniki próżniowe VS rozłączniki

Cały rozłącznik obciążenia, wyłącznik próżniowy i odłącznik są podstawowymi komponentami RMU oraz przyjaznej dla środowiska rozdzielnicy i rozdzielnicy w izolacji gazowej, ale istnieje wiele różnic między tymi trzema elementami pod względem ich funkcji i struktury:

Przełącznik obciążenia pierścieniowej jednostki głównej średniego napięcia 11 kV jest podstawowym urządzeniem do rutynowej kontroli przepływu mocy w jednostce głównej pierścieniowej. Oferuje krytyczną możliwość bezpiecznego zarządzania obwodami pod napięciem, zachowując jednocześnie kompaktową obudowę odpowiednią dla nowoczesnych, szczelnych obudów, niezależnie od tego, czy wykorzystują one tradycyjny gaz SF6, czy nowe, przyjazne dla środowiska alternatywy. Jego funkcja różni się od odłącznika zorientowanego wyłącznie na bezpieczeństwo i wyłącznika ochronnego.

Parametry techniczne

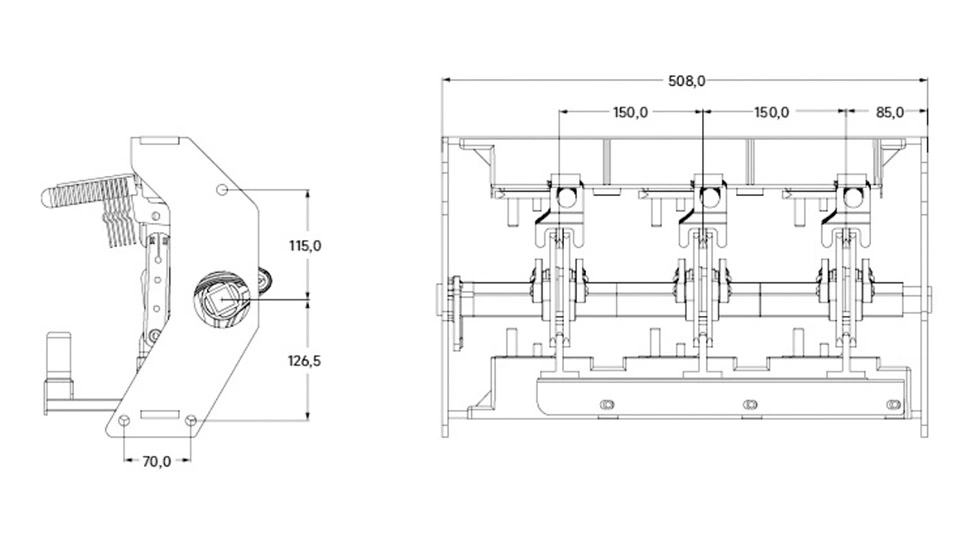

Wygląd i wymiary

Często zadawane pytania

P1: Co to jest przełącznik obciążenia pierścieniowego średniego napięcia 11 kV w jednostce głównej?

Odp.: Przełącznik obciążenia pierścieniowego średniego napięcia 11 kV to mechaniczne urządzenie przełączające instalowane w pierścieniowej jednostce głównej (RMU), rozdzielnicy w izolacji gazowej (GIS) lub rozdzielnicy przyjaznej dla środowiska. Służy do bezpiecznego podłączania i odłączania prądu średniego napięcia. Może przenosić znamionowy prąd obciążenia i odłączać obwód w normalnych warunkach pracy, ale nie nadaje się do bezpośredniego przerywania dużych prądów zwarciowych.

P2: Jaka jest różnica między jednostką główną pierścieniową a rozdzielnicą pokrytą metalem? Jak powinniśmy wybierać pomiędzy nimi?

Odp.: Główna różnica dotyczy struktury i zakresu zastosowania.
Jednostka główna pierścieniowa: zwarta konstrukcja i niewielkie rozmiary, a główne elementy wewnętrzne zwykle wykorzystują kombinację rozłączników obciążenia i bezpieczników. Stosowane głównie na końcu sieci dystrybucyjnej (np. dystrybucja w budynkach mieszkalnych, małe podstacje), odpowiedzialne za sterowanie i ochronę transformatorów, ze szczególnym uwzględnieniem zasilania sieci pierścieniowej i zaczepów kablowych.
Rozdzielnica w obudowie metalowej: ma dużą objętość i jest zwykle wyposażona w wyłączniki automatyczne, które mają wyjątkowo dużą zdolność wyłączania. Stosowany głównie w obwodach głównych podstacji lub dużych obciążeniach przemysłowych, odpowiedzialnych za dystrybucję mocy o dużej wydajności i ochronę przed zwarciami.
Sugestia doboru: W przypadku transformatorów o mocy 1250 kVA lub mniejszej lub w sytuacjach, gdy przestrzeń jest ograniczona i wymagane jest zasilanie z sieci pierścieniowej, można zastosować jednostkę główną pierścieniową. W przypadku linii wejściowych o dużej wydajności lub sprzętu krytycznego bardziej odpowiednia jest rozdzielnica w obudowie metalowej.

P3: Czy SF6 jest gazem nieprzyjaznym dla środowiska? Czy istnieją obecnie przyjazne dla środowiska alternatywy?

Odp.: Tak, SF6 to jeden z najsilniejszych znanych gazów cieplarnianych. Aby spełnić wymagania środowiskowe, na rynku dostępne są teraz zaawansowane, przyjazne dla środowiska produkty z pierścieniowymi jednostkami głównymi w izolacji gazowej.
• Alternatywy: Jednostki główne pierścieniowe, w których jako medium izolacyjne wykorzystuje się suche powietrze, azot lub przyjazne dla środowiska mieszaniny gazów.
• Wydajność: Te przyjazne dla środowiska jednostki główne pierścieniowe są bardzo zbliżone do jednostek RMU izolowanych SF6 pod względem zwartości i niezawodności, a także znacząco przyczyniają się do ochrony środowiska. Jeśli chcesz uzyskać certyfikat ekologiczny lub ekologiczny, możesz wybrać przyjazne dla środowiska RMU.

P4: Który komponent lepiej zamontować wewnątrz jednostki głównej Ring? Przełącznik obciążenia i bezpiecznik czy wyłącznik automatyczny?

Odp.: oba są w porządku, tylko ich funkcje są różne.
Kombinacja wyłącznika obciążenia i bezpiecznika: Zaprojektowana do ochrony transformatora. Bezpieczniki oferują wysoką zdolność ograniczania prądu, szybką pracę i niższy koszt. Wadą jest konieczność wymiany elementu bezpiecznikowego po pracy.
Wyłącznik automatyczny: Stosowany w liniach przychodzących/wyjściowych o dużej wydajności lub w zastosowaniach wymagających bardzo wysokiej ciągłości zasilania. Można go ponownie zamknąć po wyłączeniu awaryjnym bez wymiany części, ale koszt jest wyższy.
Wniosek: Zespół kombinowany jest zwykle wybierany do ochrony transformatora; wyłączniki automatyczne są wybierane dla głównych linii zasilających/odpływowych.

Gwarancja jakości i obsługa posprzedażna

1. Zapewniamy zdalne wskazówki wideo online i bezpłatne specjalistyczne szkolenia techniczne dla personelu technicznego naszych klientów. W ciągu roku od uruchomienia produktu oferujemy bezpłatne usługi serwisowe. Od tego momentu płatne usługi serwisowe będą nadal dostępne dla klientów, którzy chcą nadal otrzymywać wsparcie.

2. Zależy nam na zapewnieniu długoterminowej, entuzjastycznej i przemyślanej obsługi. Po otrzymaniu żądania klienta odpowiemy e-mailem lub telefonicznie w ciągu godziny, zapewniając terminową komunikację i sprawną obsługę.

3. Ustanawiamy stały kanał konsultacji technicznych dla naszych klientów. Zawsze chętnie udzielimy profesjonalnego wsparcia i rozwiązania wszelkich problemów związanych z użytkowaniem produktu lub trudnościami technicznymi napotkanymi podczas pracy systemu.

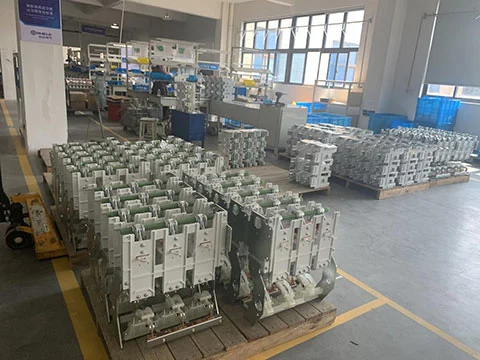

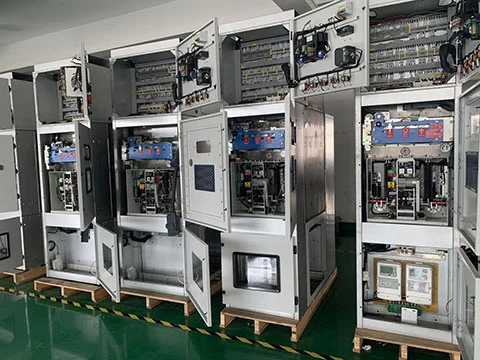

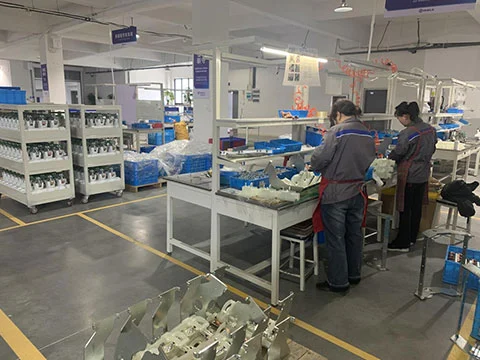

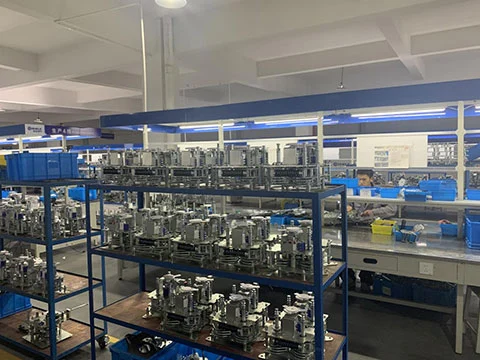

Warsztat fabryczny

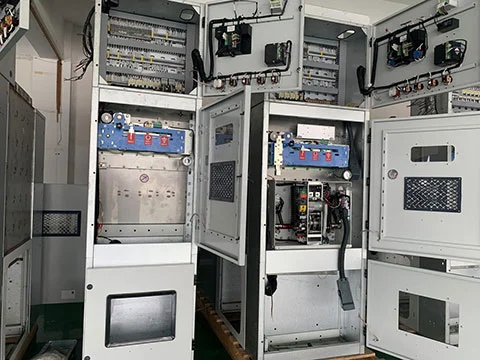

Pokaz produktów
