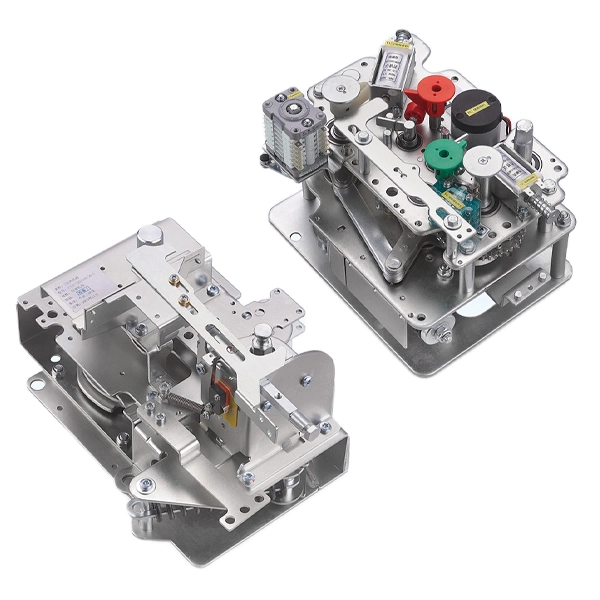

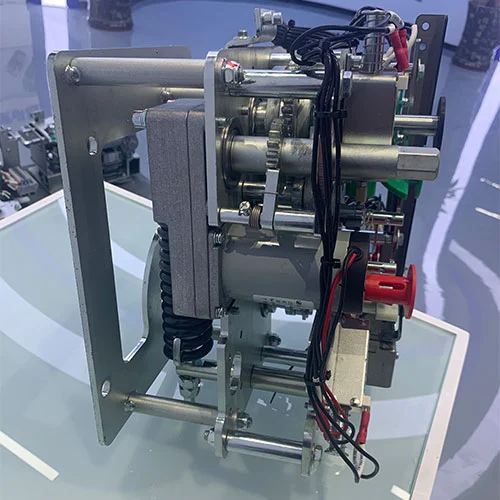

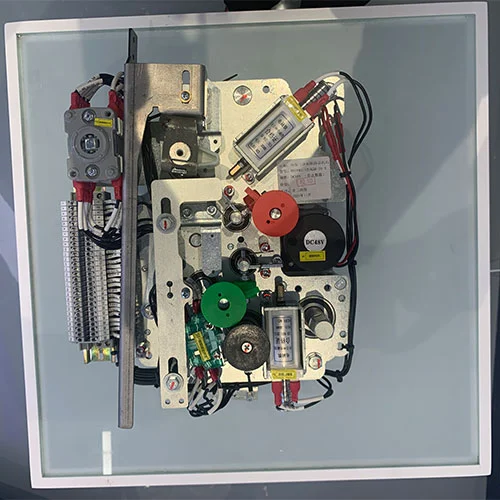

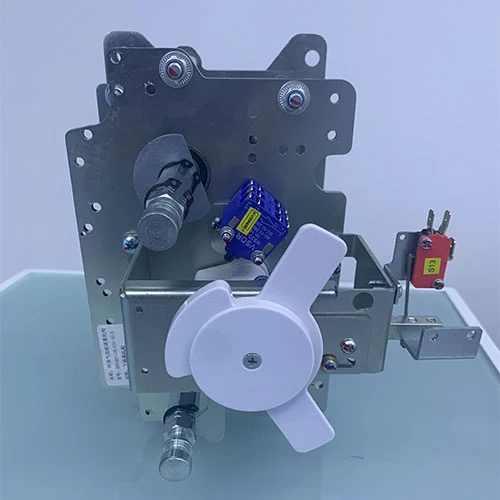

Mechanizm izolatora wyłącznika średniego napięcia 11KV
Cotenele jest jednym z głównych partnerów chińskiej firmy State Grid Corporation. Nasze produkty, takie jak pierścieniowe jednostki główne średniego napięcia i przyjazne dla środowiska rozdzielnice, cieszą się dużą popularnością w ich projektach dystrybucji energii średniego napięcia. Mechanizm izolatora wyłącznika średniego napięcia 11 kV serii KDVM-12/630-20-S produkowany przez firmę Cotenele to dopasowany sprzęt odpowiedni do operacji zamykania i otwierania wyłączników w pierścieniowych jednostkach głównych średniego napięcia z możliwością ładowania. Ten produkt spełnia wymagania odpowiednich norm i specyfikacji, takich jak GB1984-2014 „Wysokonapięciowe wyłączniki automatyczne prądu przemiennego” i GB/T1985-2023 „Wysokonapięciowe odłączniki prądu przemiennego i przełączniki uziemiające”.
Jednostki główne pierścieniowe (RMU) są szeroko stosowane do niezawodnego zasilania sieci dystrybucyjnych średniego napięcia, takich jak miejskie sieci energetyczne, parki przemysłowe i kompleksy handlowe. Firma Contenele od dawna angażuje się w badania i rozwój podstawowych komponentów tego rodzaju pierścieniowych jednostek głównych średniego napięcia i przyjaznych dla środowiska rozdzielnic.
Mechanizm izolatora wyłącznika średniego napięcia 11KV to podstawowe elementy RMU i przyjaznej dla środowiska rozdzielnicy lub rozdzielnicy w izolacji gazowej. Produkowane przez nas mechanizmy operacyjne cieszą się dużym uznaniem naszych klientów od wielu lat. Te mechanizmy operacyjne są podzielone na dwa typy: ręczne i elektryczne w oparciu o modele sterowania, co zapewnia elastyczną, bezpieczną i wydajną dystrybucję mocy.
Model i znaczenie
| KD | maszyna wirtualna | 40.5 | 630 | 20 | S |
| Firma kod |
Mechanizm napędowy wyłącznika próżniowego | Oceniono woltaż |
Oceniono aktualny |
Znamionowy krótkotrwały prąd wytrzymywany | Górny izolator |
Definicja mechanizmu operacyjnego
Mechanizm izolatora wyłącznika średniego napięcia 11KV jest jednostką wykonawczą mocy rozdzielnicy średniego napięcia. Jest to element mechaniczny zapewniający energię potrzebną do otwierania i zamykania głównych styków urządzeń przełączających, takich jak przełączniki obciążenia, wyłączniki automatyczne i odłączniki.
Składa się z czterech głównych części, w tym elementów magazynujących energię (zazwyczaj sprężyn), połączeń przekładni, systemów zatrzaskowych i styków pomocniczych.
Mechanizm napędowy przekształca siłę ręczną lub energię elektryczną w kontrolowany ruch mechaniczny, co może zapewnić precyzyjną i szybką pracę przełączników średniego napięcia. Mechanizmy operacyjne często wyposażone są w mechanizmy sprężynowe magazynujące energię, które można naładować ręcznie za pomocą uchwytów lub elektrycznie za pomocą silników, co umożliwi zarówno lokalne, jak i zdalne sterowanie.
Zakres zastosowania
Mechanizm izolatora wyłącznika średniego napięcia 11KV jest szeroko stosowany w różnych typach rozdzielnic średniego napięcia i RMU:
Jednostki główne pierścienia
Mechanizm napędowy jest podstawowym elementem modułu RMU, często używanym do sterowania pracą wyłącznika lub odłącznika próżniowego. Mechanizm napędowy wyłącznika i mechanizm obsługi rozłącznika są zwykle łączone w celu wykorzystania w kompaktowym urządzeniu RMU.
Rozdzielnica w izolacji gazowej
Powszechnie znane jako panele wypełnione gazem, wykorzystują one gaz SF6 do izolacji i gaszenia łuku, co wymaga uszczelnionych mechanizmów operacyjnych.
Ekologiczna rozdzielnica
Ekologiczne panele nowej generacji wykorzystujące izolację stałą lub gazy przyjazne dla środowiska zamiast SF6, takie jak rozdzielnice w izolacji stałej oraz rozdzielnice ekologiczne z wyspecjalizowanymi mechanizmami wykonawczymi.
Rozdzielnica typu stacjonarnego w obudowie metalowej
Takie jak rozdzielnice serii HXGN szeroko stosowane w wiejskich i miejskich systemach dystrybucji energii oraz modernizacji sieci energetycznej.
Te mechanizmy napędowe nadają się niezawodnie do różnych środowisk, od -40°C do +40°C, ze stopniem ochrony do IP3X zapewniającym ochronę przed wnikaniem pyłu i wody
Klasyfikacja mechanizmów operacyjnych
Mechanizm napędowy w głównej jednostce pierścieniowej jest zwykle klasyfikowany według obsługiwanych jednostek funkcjonalnych. Każdy typ jednostki ma swoją specyficzną charakterystykę i obszary zastosowań.
Jednostka C (jednostka przełączająca obciążenie)
Jednostka C jest wyposażona w mechanizm rozłącznika obciążenia, zwykle wykorzystujący mechanizm magazynowania energii z pojedynczą sprężyną do operacji zamykania i otwierania przy normalnym prądzie obciążenia. Pełni funkcję jednostki wejściowej, sterującej wejściem głównego źródła zasilania do sieci dystrybucyjnej. Mechanizm typu C posiada niezależną oś roboczą dla wyłącznika obciążenia i może być wyposażony w sterowanie silnikowe umożliwiające zdalne sterowanie.
Jednostka V (jednostka wyłącznika)
Jednostka V zawiera mechanizm wyłącznika próżniowego, wykorzystujący magazynowanie energii sprężyny naciągowej do zamykania i magazynowanie energii sprężyny naciskowej do operacji otwierania. Mechanizm ten zapewnia wysoką zdolność wyłączania prądów zwarciowych i zawiera funkcję przeciwpompową, która zapobiega zwarciom związanym z przywieraniem. Jednostki V są używane zarówno do zastosowań przychodzących, jak i wychodzących, gdzie wymagana jest zwiększona ochrona i częsta praca.
Jednostka G (mechanizm odłącznika/uziemnika)
Jednostka G odnosi się do mechanizmu odłącznika i uziemnika, wykorzystującego zasadę zwalniania sprężyny naciskowej ponad środkiem. Zapewnia widoczne szczeliny izolacyjne dla bezpieczeństwa konserwacji i jest zazwyczaj połączony z głównym wyłącznikiem. Mechanizm posiada oddzielne położenie osi działania dla odłącznika (strona prawa) i uziemnika (strona lewa), z czytelną sygnalizacją mechaniczną.
Jednostka F (jednostka kombinowana rozłącznika obciążenia i bezpiecznika)
Jednostka F łączy mechanizm rozłącznika obciążenia z zabezpieczeniem bezpiecznikowym, zwykle wykorzystując mechanizm z podwójną sprężyną (typu A), gdzie jedna sprężyna służy do zamykania, a druga do otwierania. Kiedy bezpiecznik się przepali, jego wybijak uruchamia mechanizm, który powoduje jednoczesne otwarcie wszystkich trzech faz, zapobiegając załączeniu jednej fazy. Jednostka ta jest standardowym polem odpływowym do ochrony transformatora.
Mechanizm przychodzący
Mechanizm wejściowy to urządzenie sterujące na wejściu zasilania systemu dystrybucyjnego, zwykle realizowane jako jednostka C (rozłącznik obciążenia) lub jednostka V (wyłącznik automatyczny), w zależności od wymagań. Steruje całkowitym zasilaniem całej rozdzielnicy i musi niezawodnie obsługiwać prąd pełnego obciążenia.
Mechanizm wychodzący
Mechanizm odpływowy steruje i chroni poszczególne obwody dystrybucyjne, zwykle realizowane jako jednostka F (kombinacja rozłącznika obciążenia i bezpieczników) dla pól transformatorowych lub jednostka V dla wymagań o większej wydajności. Musi selektywnie wyłączać się w przypadku usterek znajdujących się za zasilaczem, utrzymując jednocześnie zasilanie sprawnych obwodów.

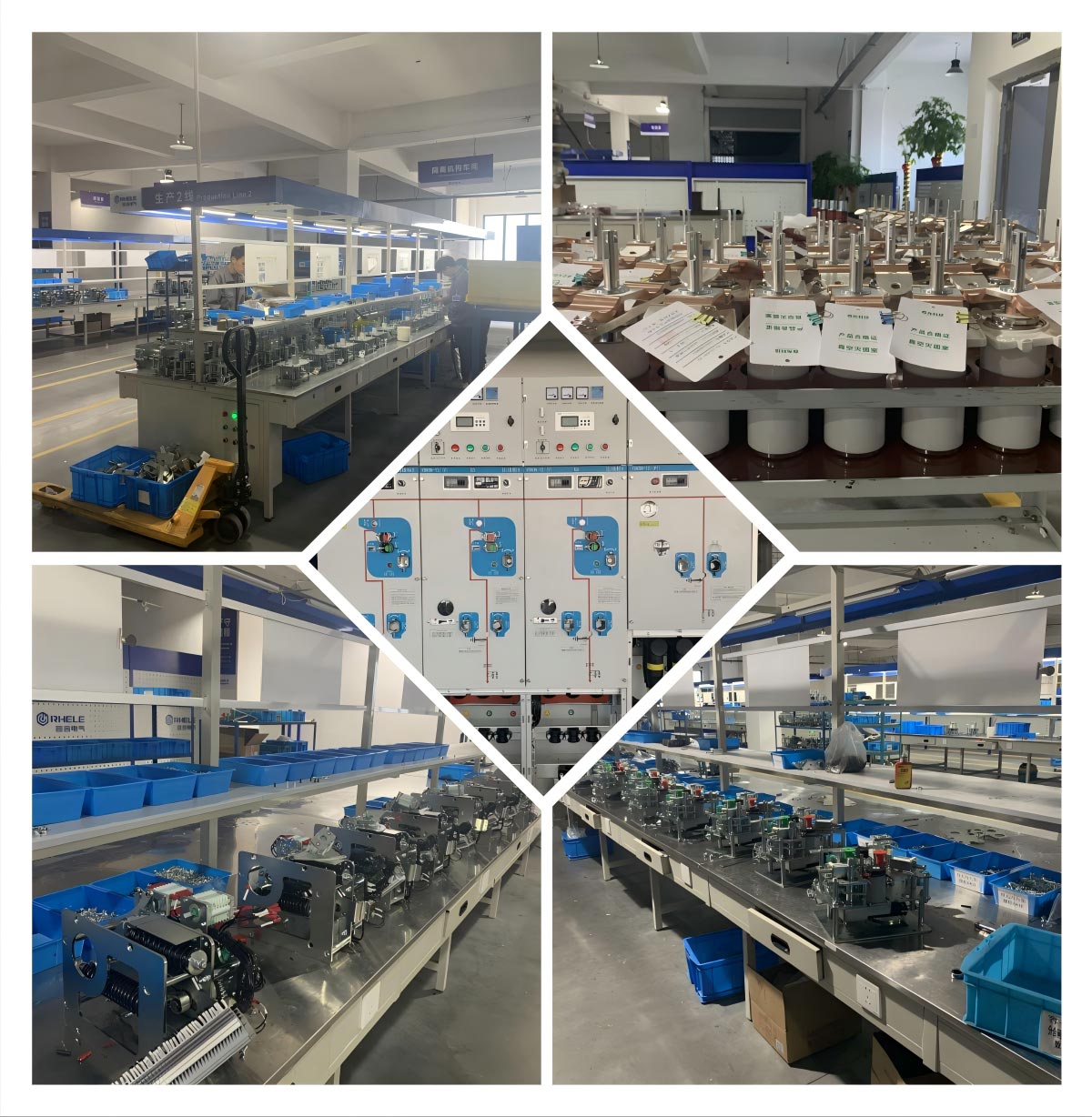

Warsztat produkcyjny

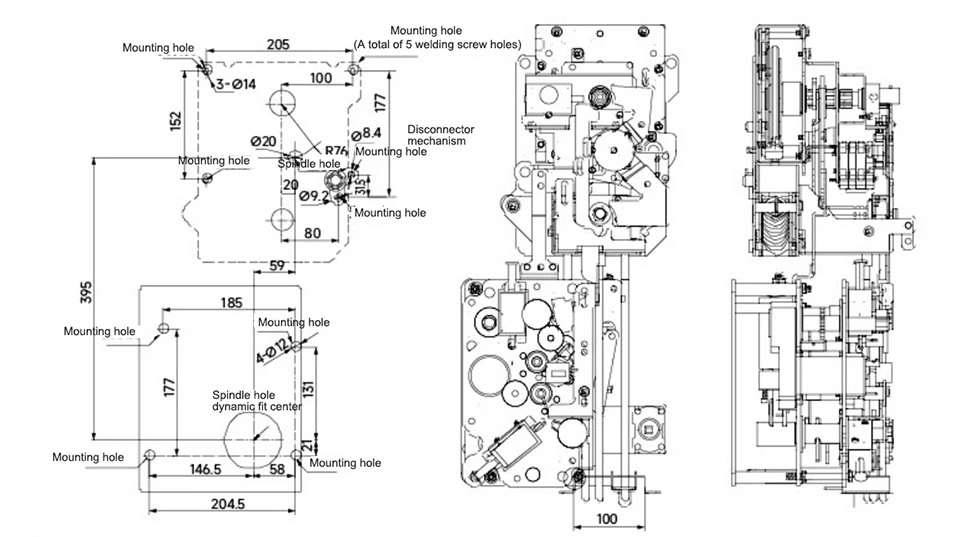

Wygląd i wymiary

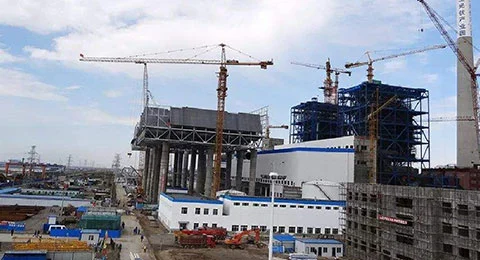

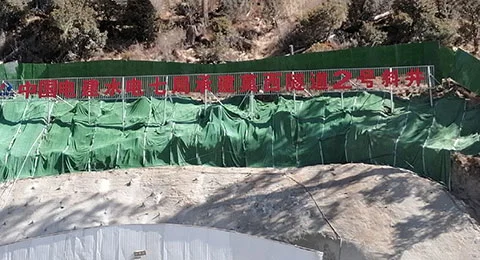

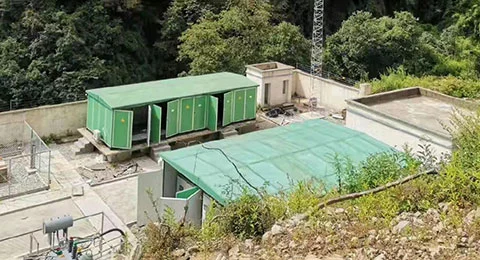

Prawdziwe doświadczenie projektowe
Produkty Cotenele zostały zastosowane w wielu dużych projektach elektroenergetycznych, w tym:

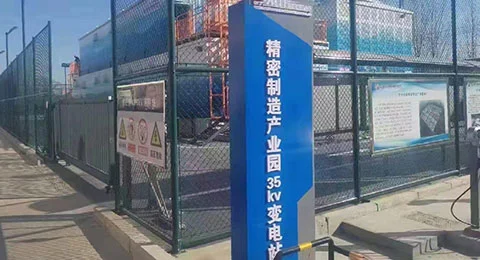

Podstacje 110 kV i rozdzielnice w izolacji gazowej 35 kV
Projekty morskiej energetyki wiatrowej (China Resources Power)
Projekty baz fotowoltaicznych o mocy 1600 MW w Qinghai
Projekty infrastruktury kolejowej (China Railway / PowerChina)
Zagraniczne systemy zasilania wydobywczego (projekt kopalni złota w Tadżykistanie)
Często zadawane pytania
1. Co to jest mechanizm izolujący wyłącznik automatyczny średniego napięcia 11 kV?
Jest to podstawowa jednostka operacyjna w rozdzielnicach średniego napięcia, odpowiedzialna za otwieranie i zamykanie wyłączników, rozłączników obciążenia i odłączników. Przekształca energię ręczną lub elektryczną w precyzyjny ruch mechaniczny, zapewniając bezpieczną i niezawodną pracę w warunkach normalnych i awaryjnych.
2. Z jakimi standardami jest zgodny ten mechanizm?
GB1984-2014: Wyłączniki wysokiego napięcia AC
GB/T1985-2023: Odłączniki wysokiego napięcia prądu przemiennego i przełączniki uziemiające
Wyprodukowano w ramach systemów posiadających certyfikaty ISO9001, ISO14001 i ISO45001.
3. Jakie wsparcie Cotenele zapewnia kupującym?
Arkusze danych technicznych i rysunki
Wskazówki dotyczące instalacji
Personalizacja i branding OEM
Szybka dostawa w przypadku zamówień hurtowych
Odpowiedni dla wykonawców EPC, producentów rozdzielnic i globalnych dystrybutorów.

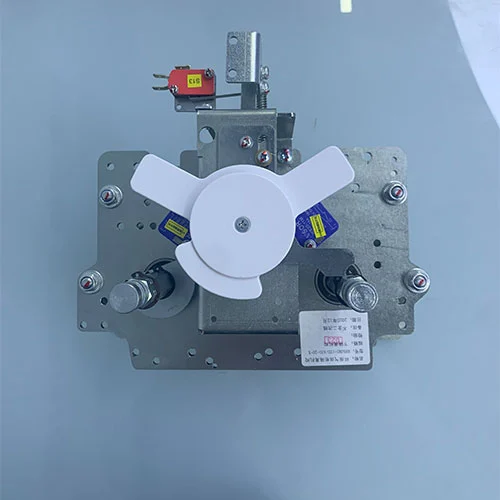

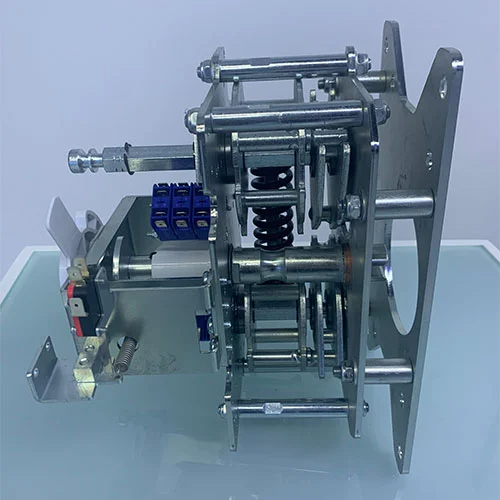

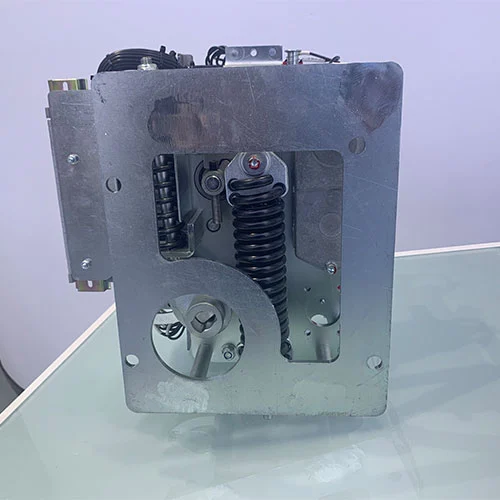

Pokaz produktów
