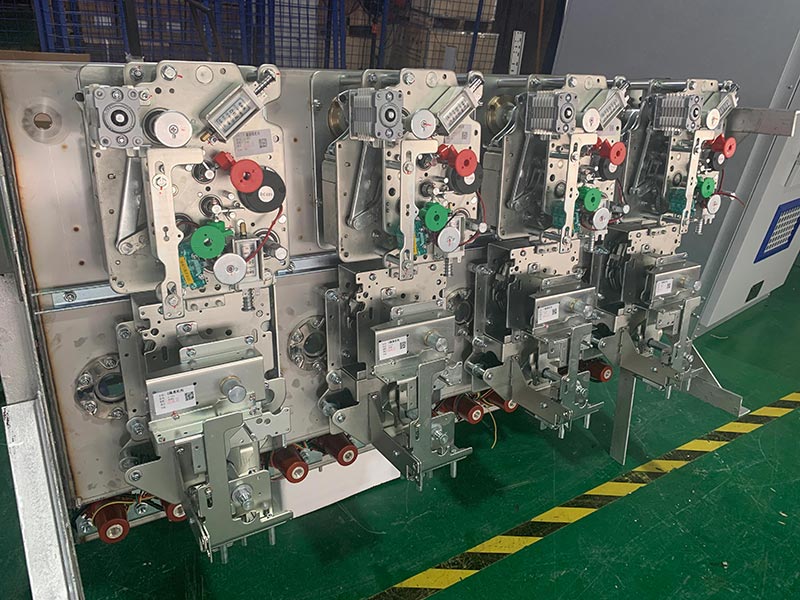

Rozłącznik obciążenia 11KV dla pierścieniowej jednostki głównej średniego napięcia
Rozłączniki obciążenia 11KV serii KDK-12D/800-20 do głównej jednostki pierścieniowej średniego napięcia są ważnymi produktami firmy Cotenele. Te rozłączniki obciążenia są zgodne z wymaganiami odpowiednich norm i specyfikacji, takich jak GB3804-2017 „Wysokonapięciowe przełączniki obciążenia AC 3,6 kV ~ 40,5 kV”, GB16926-2009 „Wysokonapięciowe przełączniki obciążenia AC - jedno urządzenie kombinowane z bezpiecznikami” oraz GB/T1985-2023 „Wysokonapięciowe wyłączniki izolacyjne prądu przemiennego i przełączniki uziemiające”. Krótkoterminowy prąd wytrzymywany obwodu głównego powinien wynosić 20 kA (4 s) i 25 kA (3 s), a trwałość mechaniczna przełącznika obciążenia powinna być 5000 razy większa. Krótkoterminowy prąd wytrzymywany uziemnika wynosi 20 kA (4 s), a trwałość mechaniczna jest 3000 razy większa.
Rozłącznik obciążenia 11 kV dla pierścieniowej jednostki głównej średniego napięcia jest głównym elementem zaprojektowanym w celu bezpiecznego sterowania przepływem energii elektrycznej. Umieszczony pomiędzy rozłącznikiem a wyłącznikiem, idealnie nadaje się do sieci z pierścieniem rozłączającym obciążenie typu C i może być używany z bezpiecznikami średniego napięcia w sieciach pierścieniowych typu F, aby zapewnić niezawodną ochronę i działanie.
Przełącznik ten obsługuje systemy od 6 kV do 40,5 kV i nadaje się do przemysłowych, komunalnych, odnawialnych źródeł energii i komercyjnych sieci dystrybucyjnych.
Model i znaczenia
| KD | K | 12 | D | 800 | 20 |
| Firma kod |
Rozłącznik obciążenia | Oceniono woltaż |
Typ uziemienia | Oceniono aktualny |
Znamionowy krótkotrwały prąd wytrzymywany |
Aplikacje produktów
Rozłącznik obciążenia 11 kV dla pierścieniowej jednostki głównej średniego napięcia jest głównym elementem jednostek głównych pierścieniowych. Jednostki te, takie jak HXGN15-12, HXGN15-40.5, są szeroko stosowane w systemach wtórnej dystrybucji energii. Podstawowe zastosowania jednostki głównej pierścieniowej obejmują:
Ochrona transformatora:Przełączanie i ochrona transformatorów rozdzielczych (zwykle do 1250/1600 kVA) w kompaktowy i ekonomiczny sposób.
Przełączanie pętli kablowej:Utwórz i zarządzaj okrągłym połączeniem sieciowym, które izoluje segmenty kabla w celu konserwacji, bez przerywania zasilania całej pętli.
Przemysłowe i Handlowe Centra Energetyczne:Służy jako główny punkt przełączania i ochrony wejść zasilania w fabrykach, kompleksach mieszkalnych i budynkach komercyjnych.
Charakterystyka produktu
Rozłączniki obciążenia są definiowane przez zestaw odrębnych cech konstrukcyjnych i funkcjonalnych:
Załaduj bieżącą obsługę
Posiada dedykowany system gaszenia łuku (który może być oparty na powietrzu, gazie, próżni lub SF6), który umożliwia bezpieczne zamykanie i otwieranie przy normalnych prądach obciążenia i określonych prądach przeciążeniowych.
Brak zdolności wyłączania zwarciowego
Zaprojektowane tak, aby nie przerywać prądów zwarciowych. Tę krytyczną funkcję spełnia odpowiedni bezpiecznik.
Widoczna izolacja przerwy
Konstrukcja rozłącznika posiada widoczną i jednoznaczną przerwę izolacyjną w pozycji otwartej, co może zapewnić bezpieczeństwo personelu konserwacyjnego pracującego na dalszym obwodzie.
Różnorodne media do gaszenia łuku
Aby spełnić różne wymagania środowiskowe i wymagania dotyczące wydajności, rozłącznik obciążenia może zapewniać różne technologie, takie jak typ powietrzny lub puffer, który wykorzystuje sprężone powietrze do gaszenia łuku, oraz typ próżniowy, który wykorzystuje przerywacz próżniowy w celu lepszego wygaszenia łuku w szczelnej komorze.
Rodzaj gazu SF6
Wykorzystuje gazowy sześciofluorek siarki, zapewniający doskonałe właściwości izolacyjne i gaszenia łuku.
Kompaktowa i zintegrowana konstrukcja:Jego konstrukcja pozwala na niewielką powierzchnię, zwłaszcza w połączeniu z bezpiecznikami w jedną jednostkę funkcjonalną w obudowie RMU.
Zalety produktu
W pierścieniowych jednostkach głównych średniego napięcia (RMS) rozłączniki obciążenia są zwykle używane w połączeniu z bezpiecznikami. W tym typowym zastosowaniu rozłącznik obciążenia 11 kV do pierścieniowej jednostki głównej średniego napięcia oferuje znaczące zalety w porównaniu ze stosowaniem wyłączników automatycznych:
Znacząca efektywność ekonomiczna
Kombinacja „rozłącznik obciążenia + bezpiecznik” to wysoce opłacalne rozwiązanie do ochrony standardowych transformatorów rozdzielczych. Koszty ich produkcji i instalacji są znacznie niższe niż w przypadku RMU opartego na wyłączniku i mogą zapewnić znaczne oszczędności w budżetach projektów bez uszczerbku dla podstawowej funkcjonalności.
Doskonałe właściwości ochronne
Szybkość interwencji ma kluczowe znaczenie, aby zapobiec zdarzeniom wewnętrznego uszkodzenia transformatora, takim jak pęknięcie zbiornika. Bezpiecznik średniego napięcia może usunąć zwarcie w ciągu pierwszych 10 milisekund, czyli często krócej niż czas działania wyłącznika (zwykle około 60 ms). Ta szybkość reakcji zwiększa ochronę transformatora. Co więcej, takie połączenie rozłącznika obciążenia i bezpiecznika upraszcza koordynację w sieciach pierścieniowych, a koordynacja za pomocą wyłączników może być trudna do osiągnięcia.
Parametry techniczne
| SN | Treść | Jednostka | Techniczny Porametr |
| 1 | Częstotliwość znamionowa | HZ | 50 |
| 2 | Prąd znamionowy | A | 800 |
| 3 | Znamionowe krótkotrwałe i prądowe | KA | 20/25 |
| 4 | Znamionowy czas zwarcia | S | 4 |
| 5 | Znamionowy prąd załączeniowy zwarcia | KA | 50 |

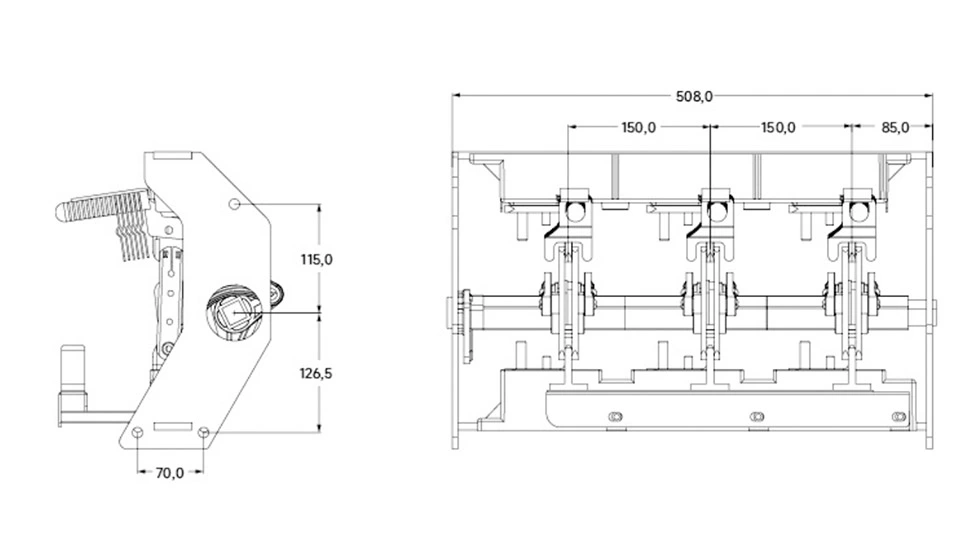

Wygląd i wymiary
Często zadawane pytania
P1: Co to jest rozłącznik obciążenia 11 kV dla pierścieniowej jednostki głównej średniego napięcia?
Odp.: Rozłącznik obciążenia 11 kV dla pierścieniowej jednostki głównej średniego napięcia jest podstawowym urządzeniem przełączającym w systemie dystrybucji energii średniego napięcia. Służy do bezpiecznego podłączania lub odłączania obciążeń prądowych i zwykle jest instalowany w pierścieniowej jednostce głównej (RMU). Umieszczony pomiędzy prostym odłącznikiem a złożonym wyłącznikiem automatycznym, może wytrzymać normalne obciążenia i prądy przeciążeniowe, ale nie może bezpośrednio przerywać prądów zwarciowych. Ochronę przed zwarciem zapewniają zwykle bezpieczniki lub wyłączniki automatyczne.
P2: Jaki jest Twój zwykły czas dostawy?
Odp.: Zależy to od konkretnej ilości zamówienia, zwykle w ciągu 15 dni roboczych. Jeśli Twoje potrzeby związane z zamówieniem są pilne, możemy to omówić.
P3: Jaką metodę płatności chcesz zaakceptować?
Odp.: Naszą typową metodą płatności jest zaliczka w wysokości 30%, a pozostałe 70% płatne w całości przed wysyłką. Zwykle wyceniamy w oparciu o metodę EXW. Jeśli masz inne wymagania, możemy również się porozumieć.
P4: Czy możecie zagwarantować, że towary nie ulegną uszkodzeniu podczas transportu morskiego na duże odległości?
Odp.: Ogólnie rzecz biorąc, będziemy używać profesjonalnego opakowania, aby zapewnić „odporność na wstrząsy” i ubezpieczenia transportowego, aby zapewnić „siatkę bezpieczeństwa”.
Informacje o pakowaniu: Wszystkie nasze ładunki zostaną zapakowane w „standardowe opakowanie eksportowe nadające się do transportu morskiego”, przy czym metody pakowania obejmują użycie zagęszczonej pianki/kolumny bąbelkowej wewnątrz opakowania, użycie wysokiej jakości pudeł z tektury falistej klasy eksportowej/drewnianych półek/palet na zewnątrz opakowania. Te metody pakowania zostały poddane długoterminowym testom i praktycznej weryfikacji podczas transportu i mogą skutecznie radzić sobie z normalnymi uderzeniami, ciśnieniem podczas układania i wilgotnym środowiskiem podczas transportu morskiego.
Jeśli chodzi o ubezpieczenie: Chociaż nasze opakowania mogą w największym możliwym stopniu zminimalizować ryzyko uszkodzenia, ze względu na długi międzynarodowy łańcuch transportu, istnieją pewne nieprzewidywalne czynniki (takie jak ekstremalne warunki pogodowe, nieostrożne obchodzenie się itp.). Aby zapewnić 100% ochronę Twojego towaru, zdecydowanie zalecamy wykupienie ubezpieczenia transportu ładunku lub możemy działać w Twoim imieniu. W przypadku wystąpienia szkody powstałej w transporcie można dochodzić od ubezpieczyciela odszkodowania na podstawie dokumentów ubezpieczenia, co jest obecnie najczęstszą praktyką w handlu międzynarodowym.

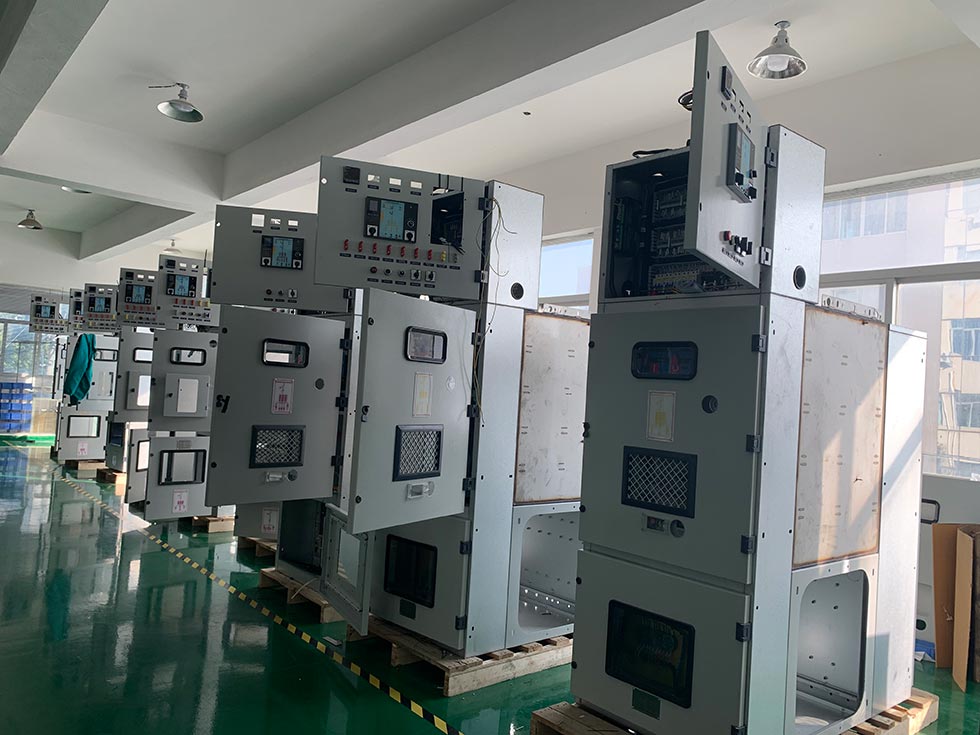

Nasz warsztat
Nasze zaangażowanie w obsługę posprzedażną
1. Wsparcie techniczne i bezpłatne szkolenia
Zapewniamy zdalne wskazówki wideo online i bezpłatne szkolenia dla personelu technicznego. Wszelkie prace konserwacyjne są bezpłatne w ciągu pierwszego roku eksploatacji. Po roku płatne usługi serwisowe pozostają dostępne.
2. Szybka reakcja
Twoje prośby są dla nas ważne. Odpowiemy e-mailem lub telefonicznie w ciągu godziny, aby mieć pewność, że Twoje potrzeby zostaną szybko zaspokojone.
3. Dożywotnia konsultacja
Oferujemy stałe usługi konsultacyjne przez cały okres użytkowania Twojego sprzętu. Nasz zespół jest zawsze gotowy odpowiedzieć na wszelkie pytania.

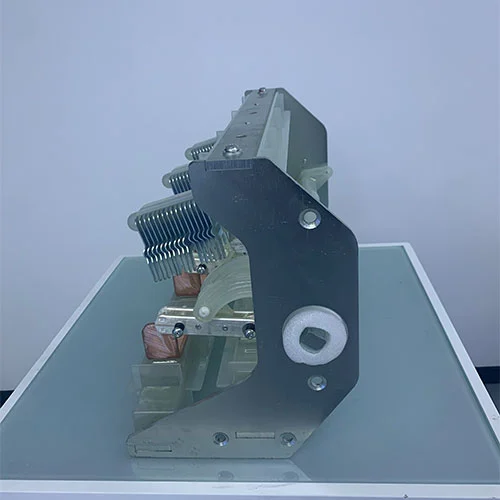

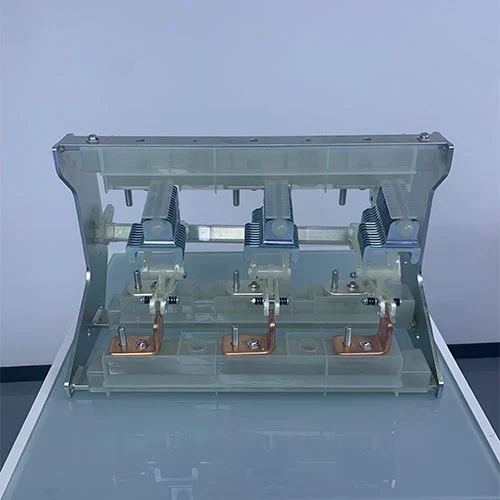

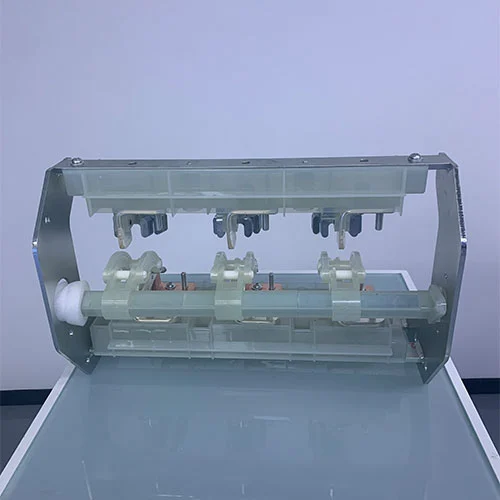

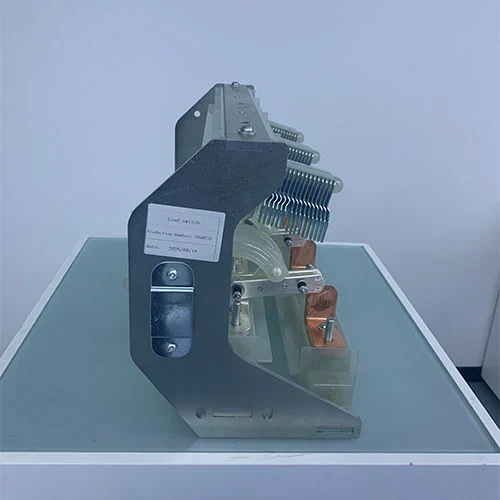

Pokaz produktów
