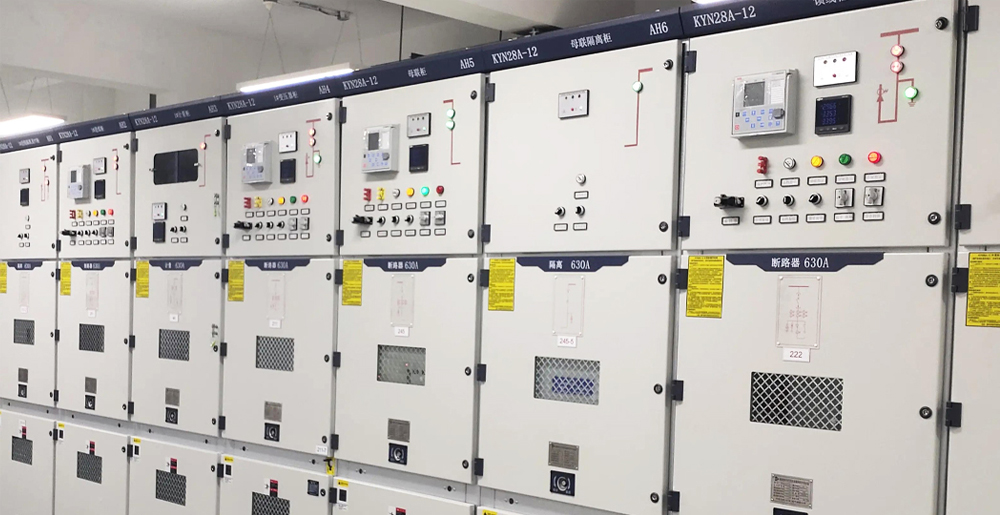

Co to jest rozdzielnica średniego napięcia? Cotenele pomaga szybko zrozumieć podstawowe wyposażenie systemów dystrybucji energii

Czy zastanawiałeś się kiedyś, w jaki sposób energia przedostaje się z sieci do fabryki, centrum handlowego lub całej okolicy?

To nie magia. Wszystko sprowadza się do jednego elementu osprzętu – rozdzielnicy średniego napięcia.

Niezawodna dystrybucja energii ma znaczenie w przemyśle, handlu detalicznym i odnawialnych źródłach energii.

Jeśli nie masz odpowiedniej kontroli i ochrony, nawet niewielka usterka może zniszczyć cały system. Następnie mamy do czynienia z godzinami lub dniami przestojów i poważnymi szkodami.

Dlatego zapoznanie się z rozdzielnicą średniego napięcia jest tak naprawdę pierwszym krokiem, jeśli chcesz mieć system zasilania, na którym możesz polegać.

Do czego służy rozdzielnica średniego napięcia?

Pomyśl o rozdzielnicy średniego napięcia (zwykle o napięciu znamionowym 12 kV lub 35 kV) jako o węźle sterującym sieci dystrybucyjnej.

Obsługuje trzy główne rzeczy:

1. Oddawanie energii — pobiera energię elektryczną z sieci lub transformatora i przesyła ją do różnych linii wychodzących, które zasilają różne części obiektu.

2. Reagowanie na awarie – Jeśli nastąpi zwarcie lub przeciążenie, rozdzielnica samoczynnie wyłączy się, odetnie uszkodzony odcinek i zapobiegnie rozprzestrzenianiu się uszkodzeń w dół.

3. Zapewnienie ludziom bezpiecznej pracy – podczas konserwacji zapewnia wyraźną, widoczną przerwę w obwodzie, dzięki czemu inżynierowie wiedzą, że linia jest martwa i mogą pracować bez obaw.

Bez rozdzielnic dystrybucja energii staje się nieprzewidywalna, niebezpieczna i powoduje ciągły ból głowy.

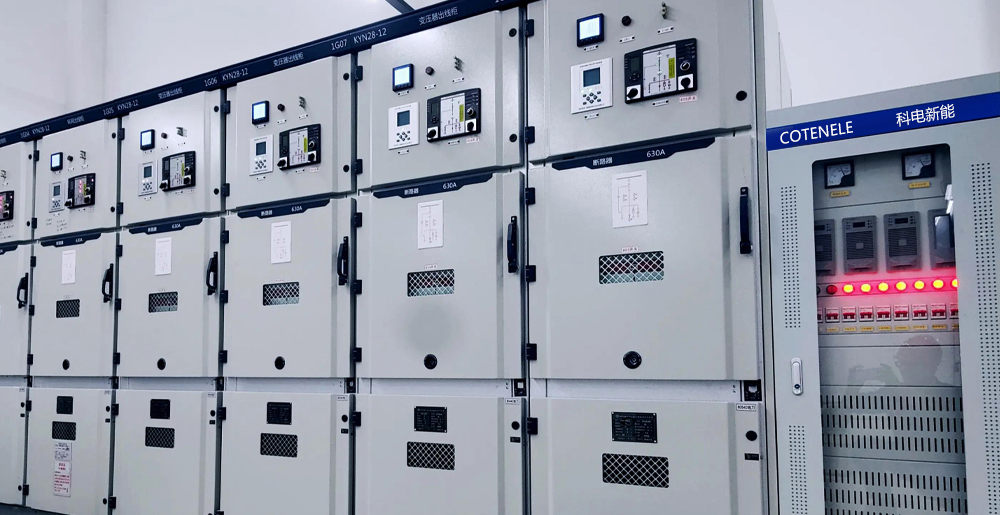

Najpopularniejszy typ: rozdzielnica wysuwna KYN28-12

Spośród wszystkich dostępnych na rynku rozdzielnic średniego napięcia, KYN28-12 jest najczęściej stosowana w podstacjach i obiektach przemysłowych.

Należy do rodziny „wyciąganych” lub „wyciąganych”.

Dlaczego więc wszyscy go używają?

Wszystko zależy od tego, jak jest zbudowany. Najważniejsza część — wyłącznik próżniowy — znajduje się na wózku, który można wyciągnąć.

Możesz wyjąć wózek z szafy, aby go sprawdzić, naprawić lub wymienić na nowy, bez wyłączania całego systemu.

Samo to znacznie skraca przestoje i znacznie ułatwia rutynową konserwację.

KYN28-12 jest pokryty metalem i wykorzystuje powietrze jako izolację.

Główne przedziały – wyłącznik, szyna zbiorcza, kabel i przyrząd – są oddzielone uziemionymi metalowymi ściankami.

Ta metalowa konstrukcja oznacza, że ​​jeśli w środku pojawi się łuk elektryczny, pozostanie on w tej jednej komorze, zamiast przeskakiwać do innych.

Kluczowe elementy wewnątrz rozdzielnicy średniego napięcia

Oto spojrzenie na typowy KYN28-12. Każda część ma tu swoje własne zadanie do wykonania.

Gdy wszystkie te części będą prawidłowo współpracować, cały system zasilania stanie się stabilny, przewidywalny i łatwiejszy w obsłudze.

Dlaczego warto wybrać Cotenele do rozdzielnicy średniego napięcia?

Cotenele International Trade (Wenzhou) Co., Ltd. koncentruje się na budowie solidnych rozdzielnic KYN28-12 do wszelkiego rodzaju miejsc: podstacji, zakładów przemysłowych, budynków komercyjnych (centra handlowe, szpitale, centra danych) oraz projektów związanych z energią odnawialną (farmy słoneczne, farmy wiatrowe).

Nasza rozdzielnica KYN28-12 to:

1. W obudowie metalowej i wyjmowany — łatwy w utrzymaniu, bardzo krótki czas przestojów

2. Fabrycznie zmontowany i przetestowany — każde urządzenie przed opuszczeniem przechodzi testy izolacji, testy wytrzymałości napięciowej, testy przekaźników i testy działania mechanicznego

3. Zbudowane z wysokiej jakości komponentów — używamy niezawodnych marek w przypadku wyłączników, przekładników prądowych, przekładników prądowych i przekaźników lub budujemy dokładnie według Twoich wymagań

Zintegrowane systemy działają lepiej

Badania branżowe wciąż pokazują to samo: zintegrowane systemy zasilania przewyższają izolowane części.

Jeśli od początku zaprojektujesz rozdzielnicę średniego napięcia, zabezpieczenie niskonapięciowe, transformator i system monitorowania jako jedną konfigurację, uzyskasz realne korzyści.

Weźmy na przykład błędy.

Gdy coś pójdzie nie tak, wyłączy się tylko dotknięta sekcja, a nie cały obiekt. Wszystko inne działa dalej. To jest ochrona selektywna w działaniu.

Oszczędzasz także czas na montażu. Ponieważ wszystko składamy i testujemy w naszej fabryce, nie musisz naprawiać błędów w okablowaniu na miejscu. Twoi ludzie mogą skupić się na szybszym uruchomieniu systemu.

Obsługa staje się prosta. Każde urządzenie stosuje tę samą logikę ochrony. Żadnych niedopasowanych ustawień podróży, żadnych przypadkowych wyłączeń. To, czego się spodziewasz, faktycznie się wydarza.

A później, jeśli zajdzie potrzeba rozbudowy, nie jest to wielka sprawa. Architektura systemu już istnieje. Dodanie większej liczby zasilaczy lub modernizacja zabezpieczeń nie oznacza przeprojektowania wszystkiego.

Obiekty wyposażone w zintegrowaną konfigurację zabezpieczeń SN–NN odnotowują mniej nieplanowanych przestojów, niższe koszty utrzymania i bezpieczniejsze warunki dla swoich załóg. To po prostu mądrzejszy sposób radzenia sobie z władzą.

Wymierne zyski, których możesz się spodziewać

Kiedy zainwestujesz pieniądze w dobrze zbudowaną rozdzielnicę i zintegrowany system zasilania, zauważysz realne, wymierne zmiany w swojej codziennej pracy.

Mniej przestojów. Selektywne wyłączanie oznacza, że ​​problem w jednym podajniku nie powoduje zniszczenia całej linii produkcyjnej. Tylko zła sekcja odpada – wszystko inne pozostaje niezmienione.

Niższe koszty utrzymania. Wyłączniki wyciągane można łatwo sprawdzić i wymienić. Możesz zaplanować konserwację, zamiast ciągle walczyć z nieoczekiwanymi awariami. To oszczędza czas i pieniądze.

Twój sprzęt też wytrzyma dłużej. Dobra koordynacja powoduje mniejsze obciążenie kabli, wyłączników i transformatorów. Nie musisz ich tak często wymieniać.

Poprawia się także bezpieczeństwo. Kiedy dokładnie wiesz, jak i kiedy nastąpi wyłączenie, zmniejszasz ryzyko wystąpienia łuku elektrycznego i chronisz osoby pracujące przy systemie.

Nie zapominaj także o efektywności energetycznej. Stabilne napięcie oznacza mniej strat energii i mniejsze straty w linii. To bezpośrednio wpływa na Twój rachunek za prąd.

To nie są tylko roszczenia. Obiekty, które przeszły na zintegrowane systemy elektryczne, zgłaszają dłuższy czas pracy, płynniejszą pracę i szybsze usuwanie usterek. Gdy się zamienią, już nie wracają.

Obiekty przemysłowe zmierzają w kierunku zintegrowanych ekosystemów elektrycznych

W miarę jak fabryki stają się większe, bardziej zautomatyzowane i wymagają więcej niezawodności, systemy zasilania stają się coraz bardziej złożone.

Ujednolicona architektura zabezpieczeń SN–NN zmniejsza ryzyko, ułatwia koordynację i przygotowuje obiekt na przyszłe aktualizacje.

W Cotenele pomagamy dokonać tej zmiany. Oferujemy zintegrowane rozwiązania dla platform wysokiego i niskiego napięcia oraz platform cyfrowych.

Nasza rozdzielnica KYN28-12, wyłączniki próżniowe VS1-12, przekładniki prądowe LZZBJ9-10 i pełne pakiety podstacji mają działać jako jeden system, a nie jako stos oddzielnych części.
