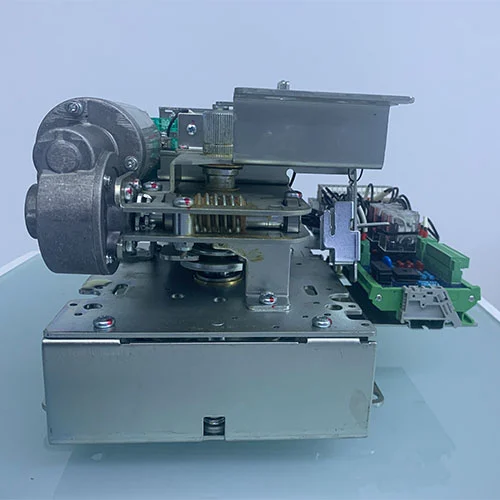

Mechanizm elektryczny 11KV do rozdzielnic średniego napięcia

Cotenele to duży producent produkujący jednostki główne pierścieniowe i ich wewnętrzne elementy rdzeniowe. Jednostka główna pierścieniowa (RMU) stanowi ważną gwarancję niezawodnych i bezpiecznych dostaw energii elektrycznej w nowoczesnej sieci dystrybucyjnej. Jest to kompaktowy zespół rozdzielnicy w obudowie metalowej, powszechnie stosowany w podstacjach dystrybucji wtórnej do dystrybucji energii do transformatorów, dużych budynków i obiektów przemysłowych.

Mechanizm elektryczny 11 kV do rozdzielnic średniego napięcia jest podstawowym elementem RMU, który działa jako „centrum sterowania” dla przełączników elektrycznych, takich jak wyłączniki próżniowe, odłączniki i rozłączniki obciążenia. Spośród różnych sekcji komponentów w obrębie RMU, mechanizm wejściowy jest prawdopodobnie najbardziej krytyczny, ponieważ służy jako brama dla energii elektrycznej wprowadzanej do systemu.

Model

Definicja przychodzącego mechanizmu operacyjnego?

Mechanizm wejściowy jest krytycznym elementem sterującym jednostki wejściowej pierścieniowej jednostki głównej, gdzie energia wysokiego napięcia z zewnętrznej sieci lub poprzedzającej podstacji trafia do RMU. Obsługuje główny przełącznik, aby bezpiecznie łączyć, izolować lub uziemiać obwód wejściowy.

W zależności od wymagań systemu mechanizm wejściowy steruje jednym z dwóch typów przełączników:

Rozłącznik obciążenia (mechanizm „C”)

Zaprojektowany do częstej pracy w normalnych warunkach obciążenia.

Praca w trzech pozycjach:WŁ. / WYŁ. / UZIEMIENIE.

Zapewnia widoczną izolację i bezpieczne uziemienie na potrzeby konserwacji.

Wyłącznik próżniowy (mechanizm „V”)

Aplikacje o dużej wydajności z ochroną przed awariami.

Przerywa prądy zwarciowe, aby zapobiec uszkodzeniu modułu RMU i urządzeń znajdujących się za nim.

Wykonuje wszystkie funkcje rozłącznika obciążenia, zapewniając zwiększone bezpieczeństwo.

Wszystkie nadchodzące mechanizmy obejmują:

Sterowanie ręczne lub silnikowe za pomocą sprężyny.

Czytelne wskaźniki pozycji (ON, OFF, EARTH).

Blokady elektryczne zintegrowane z systemem zabezpieczeń RMU.

Instrukcja obsługi – Mechanizm elektryczny 11KV do rozdzielnic średniego napięcia

1. Zakończenie operacji

Zamykanie ręczne:

Włóż odpowiedni uchwyt roboczy do górnego wału napędowego.

Obróć w prawo o ~90°, aby ścisnąć sprężynę do punktu zablokowania.

Sprężyna zostaje zwolniona, powodując zamknięcie głównego obwodu przełącznika obciążenia.

Zamykanie elektryczne:

Zasil mechanizm i wyślij sygnał zamknięcia.

Sterownik sprawdza stan wyłącznika obciążenia i blokady.

Jeżeli warunki są spełnione, silnik mechanizmu kończy zamykanie.

Uwaga: Uziemienie jest mechanicznie blokowane podczas zamykania obwodu głównego.

2. Operacja otwierania

Otwieranie ręczne:

Włóż uchwyt roboczy do górnego wału napędowego.

Obróć w kierunku przeciwnym do ruchu wskazówek zegara o ~90°, aby ścisnąć sprężynę do punktu zatrzasku.

Sprężyna uwalnia energię, aby otworzyć główny obwód przełącznika obciążenia.

Otwieranie elektryczne:

Wyślij sygnał otwarcia do sterownika.

Sterownik sprawdza stan przełącznika i blokady.

Silnik mechanizmu kończy operację otwierania.

Uwaga: W pozycji otwartej dozwolone są operacje zamykania i uziemiania.

3. Działanie uziemiające

Zamykanie uziemnika:

Włóż uchwyt do dolnego wału napędowego uziemiającego.

Obróć zgodnie z ruchem wskazówek zegara ~90°; sprężyna ściska się i zwalnia, zamykając uziemnik.

Włączają się blokady uniemożliwiające zamknięcie obwodu głównego.

Otwieranie uziemnika:

Włóż uchwyt do tego samego dolnego wału.

Obróć przeciwnie do ruchu wskazówek zegara ~90°; zwalnia sprężynę, aby otworzyć uziemnik.

Zwolnienie blokad umożliwia normalną pracę przełącznika obciążenia.

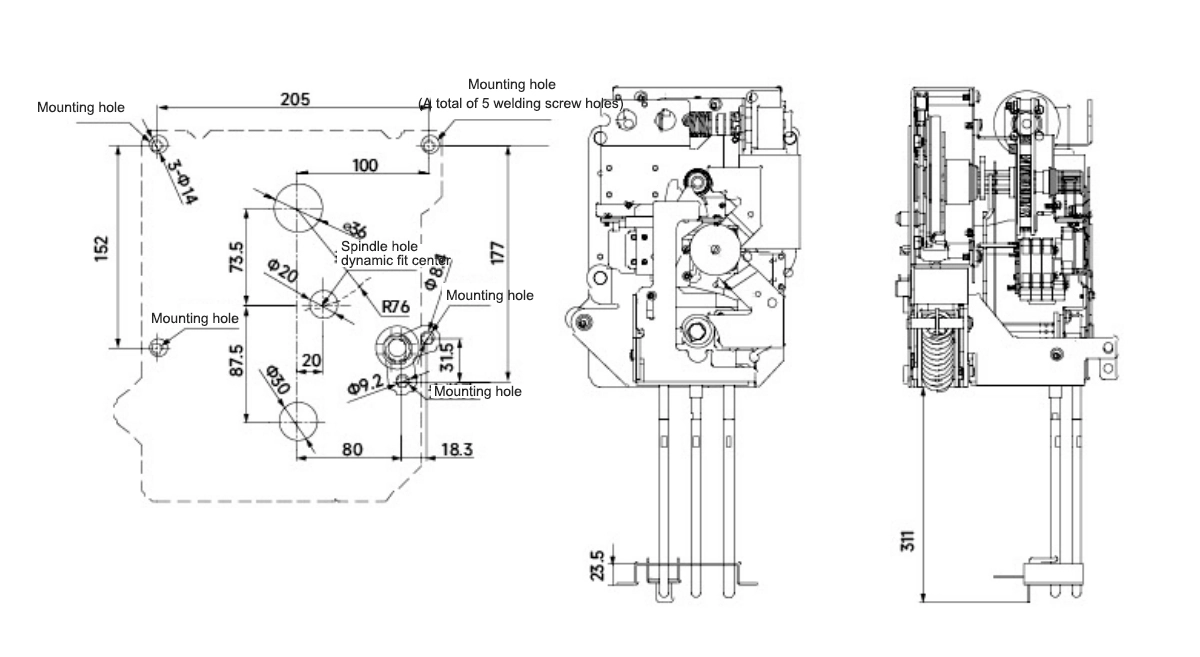

Wygląd i wymiar

Dlaczego warto wybrać nas?

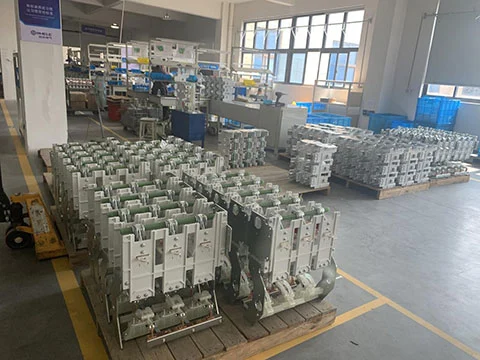

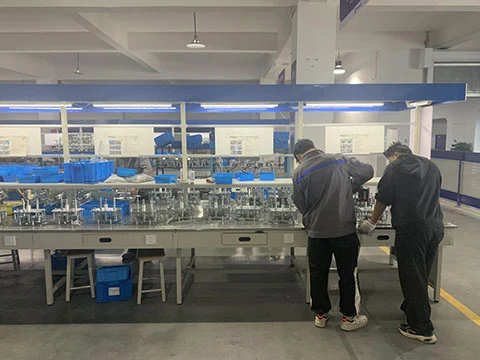

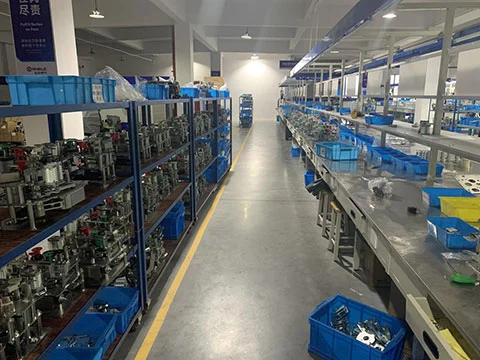

Bezpośrednie dostawy fabryczne:Siedziba Cotenele znajduje się w Yueqing w prowincji Zhejiang, a główna fabryka zajmuje powierzchnię 30 000 metrów kwadratowych.

Certyfikaty:ISO9001, ISO14001, ISO45001.

Siła techniczna:Rozległe doświadczenie badawczo-rozwojowe w zakresie przyjaznych dla środowiska szaf gazowych serii RHSV, wyłączników próżniowych i mechanizmów operacyjnych, poparte wieloma patentami i raportami z krajowych testów typu.

Przypadki klientów:Projekty na dużą skalę, takie jak China Resources Power, farma wiatrowa Banyunxian, kopalnia złota Tadżykistan Aini i kolej Syczuan-Tybet, demonstrują niezawodność i międzynarodowe zastosowanie naszych produktów.

Zalety zakupów:Obsługuje masową personalizację, szybką dostawę oraz krajowe i międzynarodowe zastosowania inżynieryjne.

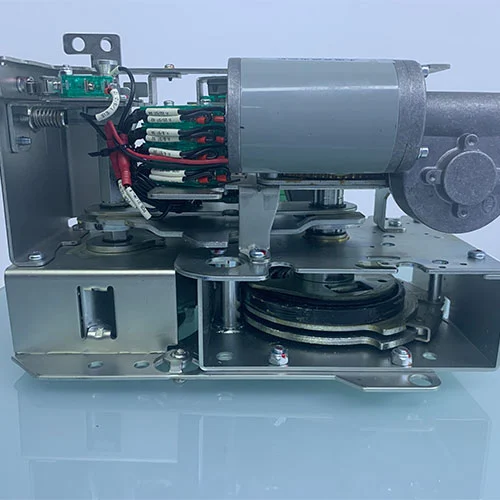

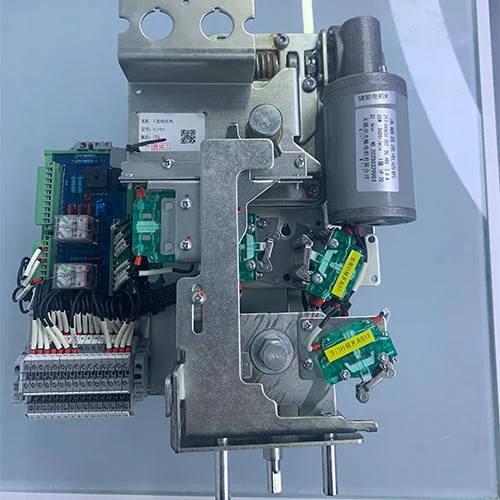

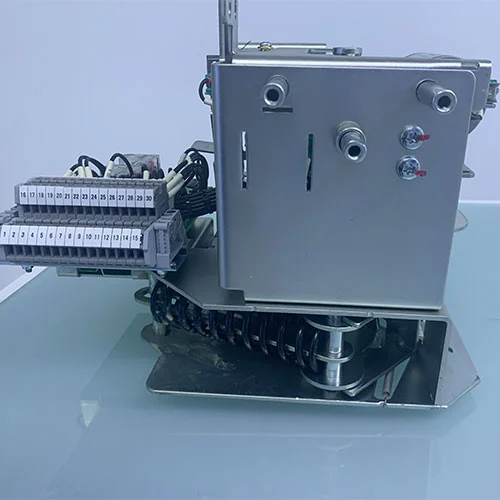

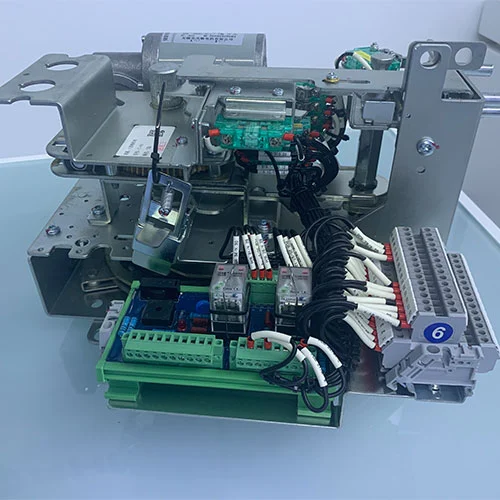

Pokaz produktów
