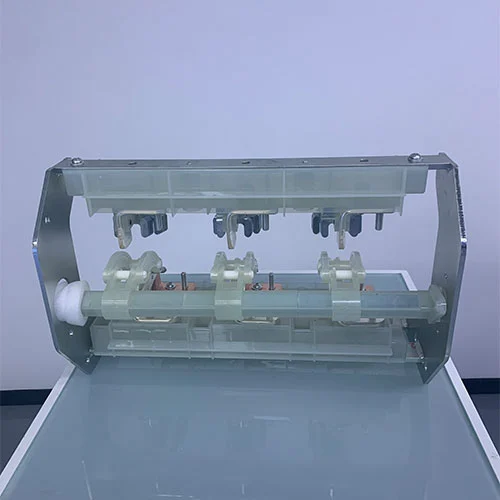

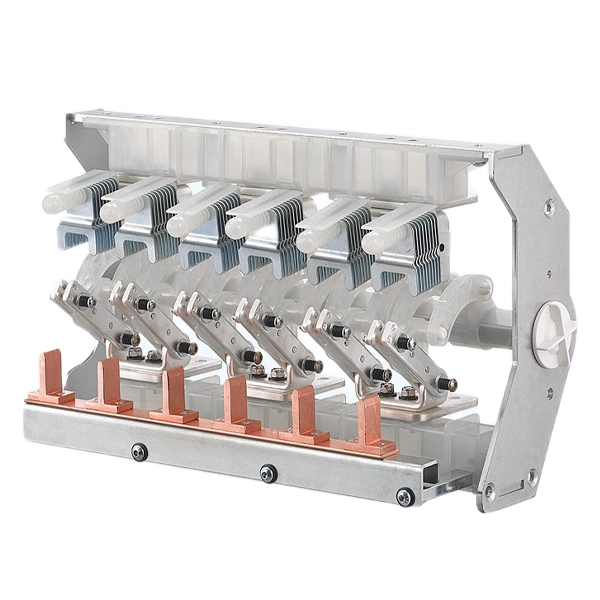

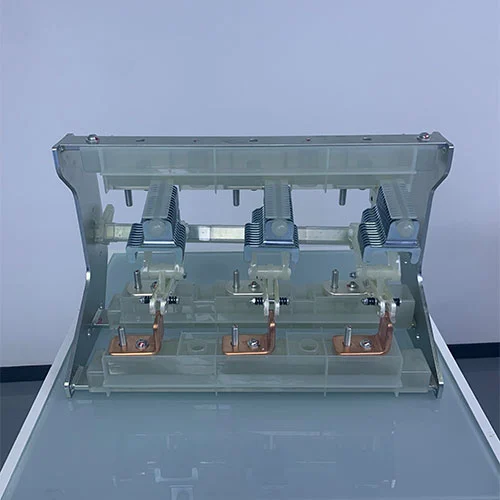

Panele RMU 11KV Wewnętrzne rozłączniki obciążenia średniego napięcia

W elektroenergetycznych sieciach dystrybucyjnych średniego napięcia stosuje się różne rozdzielnice, aby zapewnić bezpieczną i niezawodną dostawę energii elektrycznej. Wśród nich rozłączniki obciążenia są krytycznymi komponentami tych rozdzielnic, takimi jak główne jednostki pierścieniowe, rozdzielnice przyjazne dla środowiska i rozdzielnice w izolacji gazowej. Są to wyspecjalizowane komponenty zaprojektowane do obsługi rutynowych wymagań związanych z włączaniem i wyłączaniem obwodów elektrycznych. Panele RMU serii KDK-12D/1250-20 11KV Wewnętrzne rozłączniki średniego napięcia produkowane przez firmę Contele od dawna cieszą się powszechnym uznaniem klientów krajowych i zagranicznych

Model i znaczenia

Co to jest wyłącznik obciążenia?

Panele RMU 11 kV Wewnętrzne rozłączniki obciążenia średniego napięcia to elektryczne urządzenia przełączające umieszczone pomiędzy rozłącznikami a wyłącznikami automatycznymi, zdolne do przerywania prądu w normalnym obwodzie i określonych warunkach przeciążenia. Mogą bezpiecznie przerywać prąd roboczy, ale nie nadają się do przerywania prądów zwarciowych (prądów zwarciowych). Są one zazwyczaj wyposażone w podstawowe urządzenia do gaszenia łuku, zdolne do obsługi łuków o normalnym obciążeniu, ale niewystarczające do gaszenia łuków zwarciowych o dużym natężeniu.

Zasada działania wyłącznika obciążenia

Kluczem do rozłączników obciążenia jest bezpieczne zarządzanie łukami elektrycznymi. Kiedy styki się rozdzielają, prąd jonizuje powietrze lub dielektryk, tworząc ścieżkę przewodzącą. Jeśli łuk nie będzie kontrolowany, spowoduje to uszkodzenie styków i opóźnienie rozłączenia.

Powszechnie stosowane metody gaszenia łuku obejmują:

1. Gaszenie łuku olejowego:Styki zanurzone są w oleju izolacyjnym. Ciepło wytwarzane przez łuk rozkłada olej, tworząc gazowy wodór pod wysokim ciśnieniem, który szybko gaśnie łuk.

2. Gaszenie łuku gazowego (typ strumieniowy):Materiał do gaszenia łuku stałego jest podgrzewany i odparowywany, wyrzucając gaz w celu zgaszenia łuku.

3. Gaszenie łuku sprężonym powietrzem lub gazem:Powietrze dostarczane mechanicznie gasi łuk (np. wczesny SF₆).

4. Wygaszanie łuku próżniowego:Styki są uszczelnione w butelce próżniowej. W punkcie zerowym prądu przemiennego łuk natychmiast gaśnie, przywracając wytrzymałość dielektryczną.

Główne funkcje

Panele RMU 11KV Wewnętrzne rozłączniki obciążenia średniego napięcia są bardzo ważnymi komponentami głównych jednostek pierścieniowych i ekologicznych rozdzielnic. Mają różne krytyczne funkcje:

1. Rutynowe przełączanie obwodów: Można nim sterować ręcznie lub zdalnie, aby włączyć/wyłączyć zasilanie do i z linii, odpowiednie do celów konserwacji lub przełączania sieci pierścieniowej.

2. Obciążalność prądowa i wytrzymałość: Może przenosić prąd znamionowy i przez krótki czas wytrzymywać mechaniczne i termiczne naprężenia prądu zwarciowego.

3. Wizualny punkt izolacji: Zapewnia niezawodny wizualny punkt odłączenia, zapewniając bezpieczeństwo personelu konserwacyjnego.

4. Ochrona w połączeniu z bezpiecznikami: W jednostce sieci pierścieniowej rozłącznik obciążenia współpracuje z bezpiecznikami, aby zapewnić automatyczne odłączenie w przypadku awarii, zapobiegając uszkodzeniu obciążenia w przypadku pracy jednofazowej.

Rozłącznik obciążenia vs rozłącznik vs wyłącznik próżniowy

Aby w pełni docenić rolę przełącznika obciążenia, konieczne jest porównanie go z jego odpowiednikami.

Ogólnie rzecz biorąc, przełącznik obciążenia jest wydajnym, wyspecjalizowanym elementem funkcyjnym pierścieniowej jednostki głównej średniego napięcia lub przyjaznej dla środowiska rozdzielnicy. Dzięki opanowaniu bezpiecznego przerywania prądów obciążenia i płynnej współpracy z bezpiecznikami w celu ochrony przed awariami, zapewnia ekonomiczne, kompaktowe i niezawodne rozwiązanie dla zdecydowanej większości operacji łączeniowych w sieciach dystrybucyjnych średniego napięcia. Podczas gdy odłącznik zapewnia bezpieczeństwo poprzez izolację, a wyłącznik zapewnia kompleksową ochronę, rozłącznik obciążenia jest najważniejszym narzędziem, które aktywnie zarządza przepływem mocy na co dzień.

Parametry techniczne

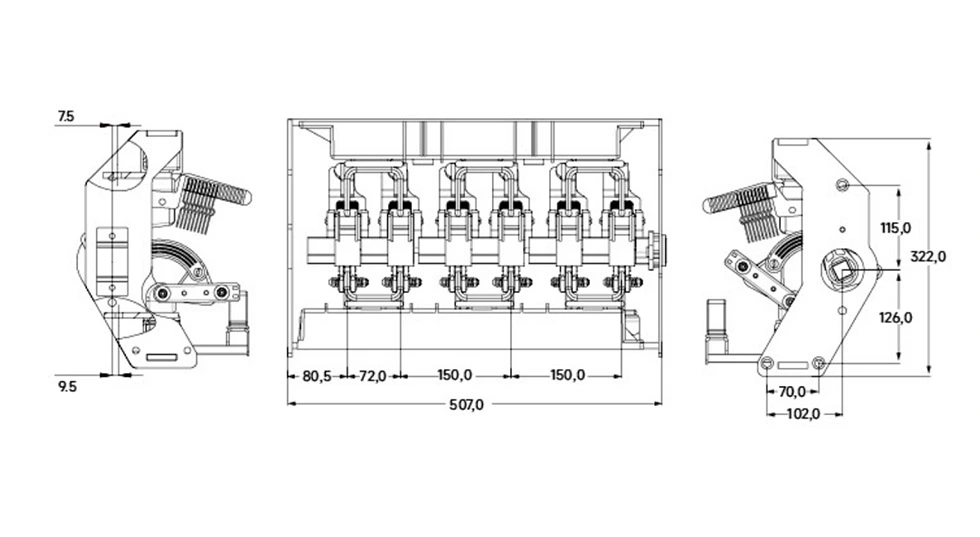

Wygląd i wymiary

Często zadawane pytania

Pytanie 1. Jakie jest główne zadanie rozłącznika obciążenia?

Odp.: Główną funkcją wewnętrznych wyłączników obciążenia średniego napięcia 11KV RMU jest włączanie i wyłączanie zasilania. używamy rozłącznika obciążenia, aby bezpiecznie odciąć zasilanie, gdy elektryk musi przeprowadzić konserwację linii. Jest on przeznaczony do obsługi normalnego prądu przepływającego codziennie przez system.

Pytanie 2. Jak długo zwykle działa rozłącznik obciążenia?

Odp.: Większość nowoczesnych rozłączników obciążenia, zwłaszcza tych wykorzystujących technologię próżniową, jest bardzo trwała. Są one oceniane na określoną liczbę operacji (na przykład 1000 lub 2000 razy). W normalnych warunkach pracy mogą służyć przez dziesięciolecia bez konieczności wymiany głównych części.

Pytanie 3. Czy można bezpiecznie dotykać rozłącznika obciążenia?

Odp.: W nowoczesnych rozdzielnicach sam rozłącznik obciążenia jest zwykle szczelnie zamknięty w metalowym zbiorniku (jak w „rozdzielnicy z izolacją gazową” lub „rozdzielnicą ekologiczną). Nie można go bezpośrednio dotykać. Zewnętrzna część szafy jest uziemiona, więc jeśli sprzęt jest prawidłowo zainstalowany, operatorzy mogą bezpiecznie stanąć przed nim i obsługiwać uchwyt.

Pytanie 4. Dlaczego przełącznik obciążenia jest tańszy niż wyłącznik automatyczny?

Odp.: Wyłącznik automatyczny to bardzo złożona maszyna. Musi być wystarczająco silny, aby wychwycić i zatrzymać ogromny wybuch energii przypominający błyskawicę (zwarcie). Rozłącznik obciążenia musi jedynie zatrzymać normalny przepływ energii elektrycznej. Ponieważ części wewnętrzne nie muszą być tak wytrzymałe, koszt produkcji jest niższy.

Pytanie 5. Czy mogę użyć rozłącznika obciążenia dla dużego silnika fabrycznego?

O: Zwykle nie. Duże silniki stwarzają szczególne problemy po ich wyłączeniu. Wymagają urządzenia (takiego jak stycznik lub specjalny wyłącznik), który jest zaprojektowany do radzenia sobie z określonym typem odrzutu elektrycznego. Rozłączniki obciążenia najlepiej nadają się do kabli, linii dystrybucyjnych i transformatorów.

Nasze zaangażowanie w obsługę posprzedażną

Wierzymy, że nasza współpraca z Państwem rozpoczęła się po sfinalizowaniu transakcji. Nasza firma dokłada wszelkich starań, aby zapewnić niezawodne wsparcie, aby Twój sprzęt mógł działać sprawnie przez cały okres jego użytkowania. Oto usługi, które możesz u nas uzyskać:

Wsparcie techniczne i szkolenia: Zdalne wskazówki i bezpłatne szkolenia; pierwszy rok bezpłatnej konserwacji.

Szybka reakcja: zapytania rozpatrywane w ciągu 1 godziny, co zapewnia terminowe rozwiązanie problemu.

Konsultacje na całe życie: konsultacje techniczne i wsparcie świadczone przez cały cykl życia sprzętu.

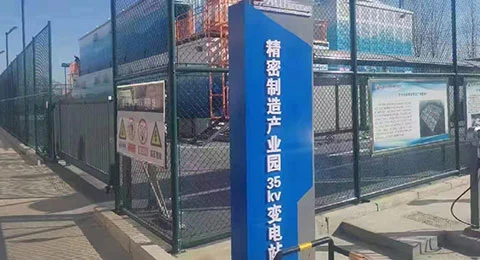

Sprawy klientów

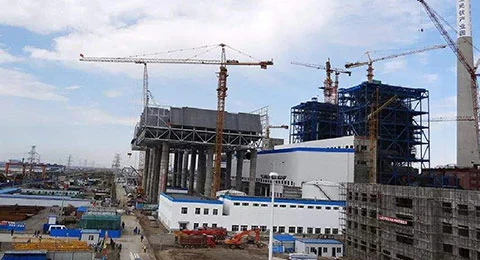

1. Projekt regionalnej dystrybucji energii w sieci państwowej we wschodnich Chinach

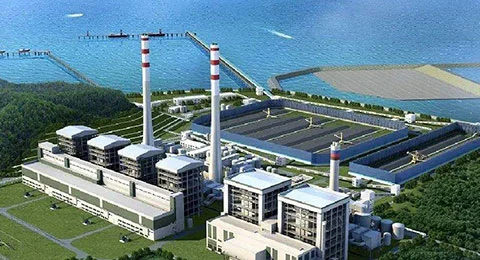

2. Projekt nowej bazy energetycznej o mocy 1600 MW w prowincji Qinghai

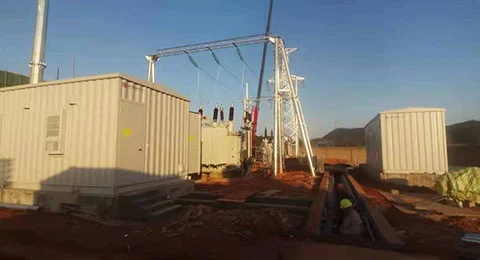

3. Rozbudowa podstacji 110 kV kopalni złota Aini w Tadżykistanie

4. Kompletna dostawa urządzeń zasilających kolej Syczuan-Tybet

Dlaczego warto wybrać Cotenele Electric?

1. Profesjonalny producent w Chinach, bezpośrednie dostawy fabryczne, obsługuje zakupy hurtowe.

2. Produkty posiadają certyfikat ISO9001/14001/18001.

3. Lata doświadczenia we współpracy z klientami krajowymi i międzynarodowymi, studia przypadków z życia codziennego gwarantują sukces.

4. Innowacyjne badania i rozwój, ciągłe unowocześnianie przyjaznych dla środowiska szaf gazowych serii RHSV.

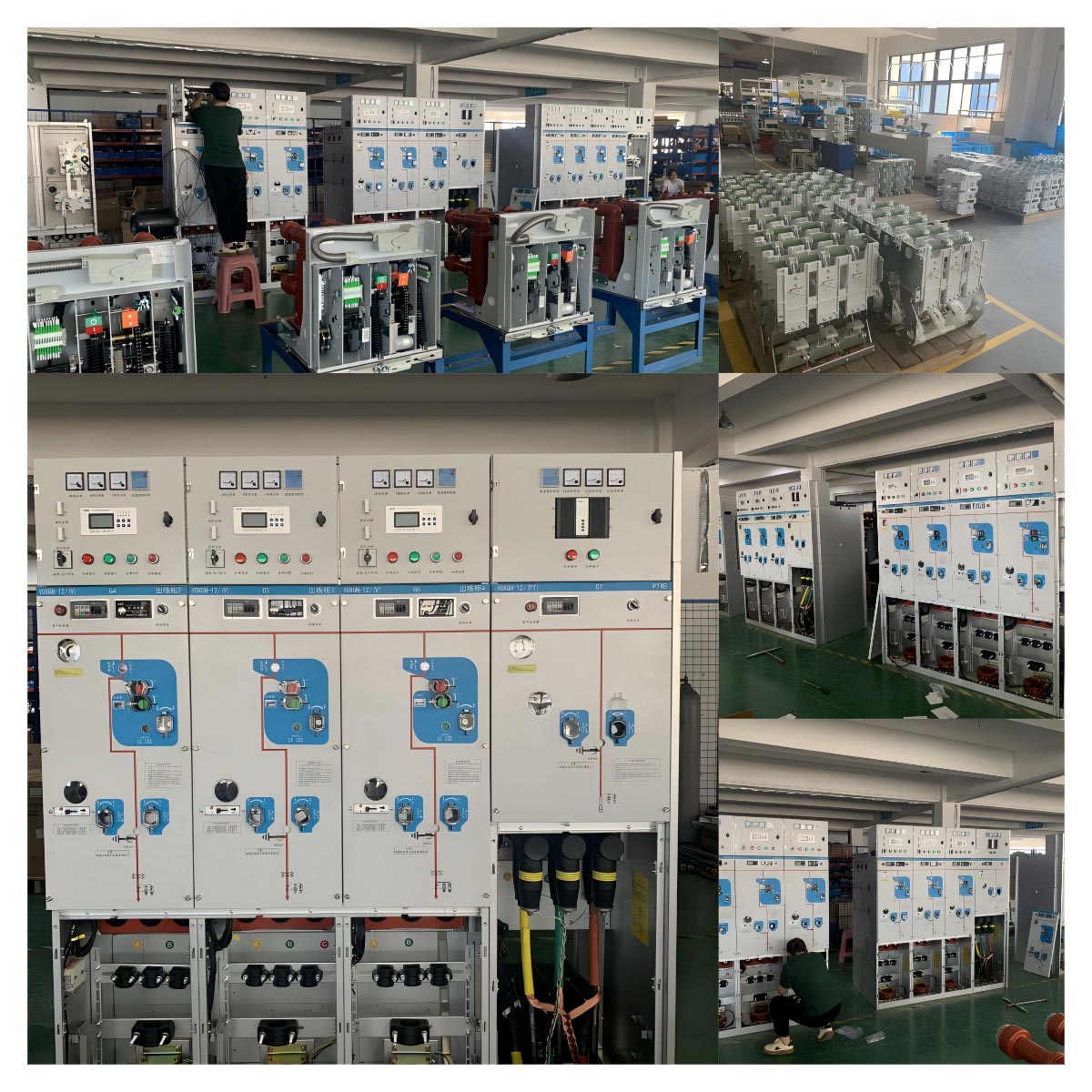

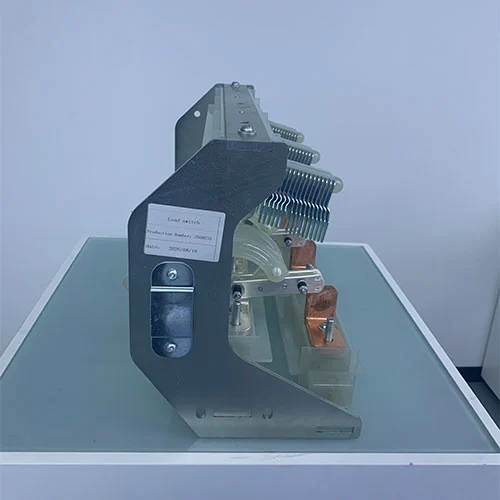

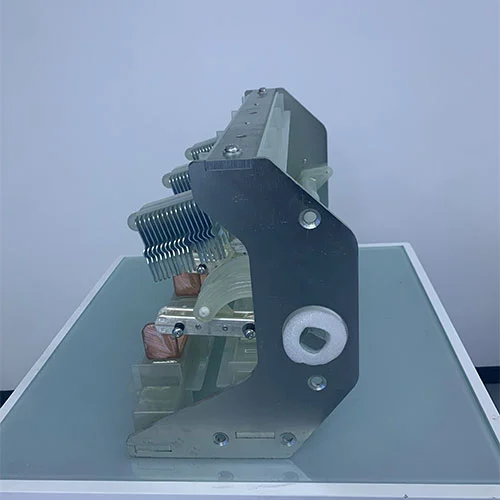

Pokaz produktów
