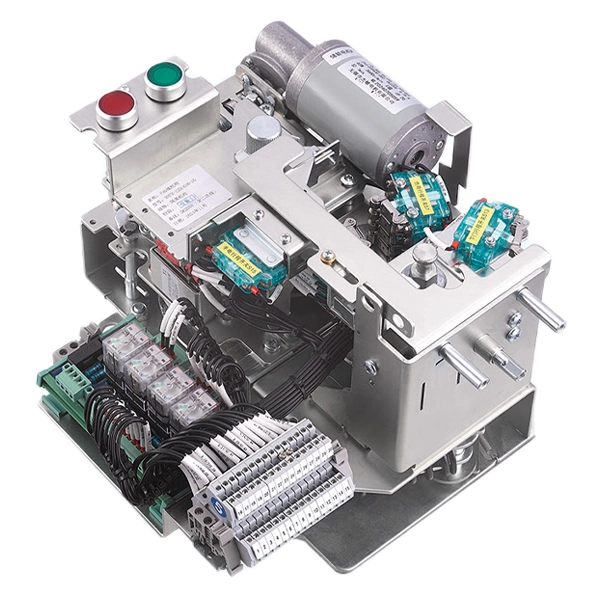

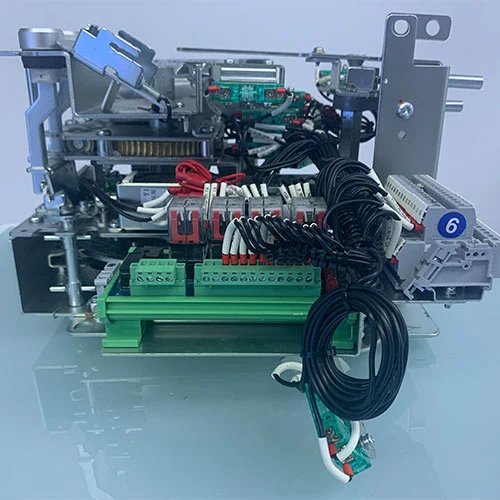

Mechanizm operacyjny 11KV dla jednostki głównej pierścieniowej SN

Zasadniczo istnieją dwie metody izolacji głównych jednostek pierścieniowych, jedna to główne jednostki pierścieniowe z izolacją gazową, a druga to przyjazne dla środowiska jednostki główne pierścieniowe.

Jednostka główna z pierścieniem w izolacji gazowej wykorzystuje głównie gaz SF6 jako środek izolacyjny, podczas gdy przyjazne dla środowiska jednostki RMU zazwyczaj wykorzystują próżnię lub gazy przyjazne dla środowiska, takie jak suche powietrze lub przyjazne dla środowiska gazy mieszane, a także materiały stałe, takie jak żywica epoksydowa i guma silikonowa jako medium izolacyjne. Mechanizm operacyjny 11KV dla głównej jednostki pierścieniowej SN jest głównym elementem napędzającym urządzenie przełączające w celu wykonywania operacji otwierania i zamykania w tych głównych jednostkach pierścieniowych.

Jego niezawodność, łatwość obsługi i poziom automatyzacji bezpośrednio wpływają na wydajność sprzętu. Szczególnie w zespole rozłącznika obciążenia z bezpiecznikami (jednostce F) odpowiedzialnym za ochronę transformatora, jego mechanizm operacyjny – powszechnie nazywany „mechanizmem F” – nie tylko wykonuje rutynowe operacje przełączania, ale także podejmuje krytyczne zadanie współpracy z bezpiecznikiem w celu pełnej ochrony przed awarią.

Model

Co to jest mechanizm wychodzący (mechanizm F)?

Mechanizm F jest głównym komponentem przeznaczonym do sterowania kombinacją rozłącznika obciążenia i bezpiecznika w jednostce odpływowej. Podstawową funkcją mechanizmu odpływowego jest wykonywanie operacji otwierania i zamykania rozłącznika obciążenia, co może zapewnić niezawodną koordynację i blokowanie z bezpiecznikiem, zapewniając w ten sposób bezpieczne przerwanie obwodu zarówno w normalnych warunkach przełączania, jak i w przypadku awarii. Integrując komponenty, takie jak interfejs dźwigni sterującej, sprężynę magazynującą energię, połączenia przekładni, przełączniki pomocnicze, blokady i elektryczny moduł operacyjny, mechanizm F działa zarówno jako „mięsień”, który napędza urządzenie przełączające, jak i „mózg”, który wymusza właściwą sekwencję i logikę bezpieczeństwa, gwarantując niezawodne działanie i ochronę pola odpływowego.

Jakie są funkcje tego mechanizmu operacyjnego?

Mechanizm operacyjny 11 kV dla jednostki głównej pierścieniowej SN służy przede wszystkim do sterowania wyłącznikiem obciążenia i zespołem kombinacji bezpieczników (jednostka F), aby zapewnić bezpieczną i niezawodną pracę systemu. Jego główne funkcje obejmują trzy następujące aspekty:

1. Sterowanie i obsługa:Zapewnia ręczne lub elektryczne tryby pracy, umożliwiając „trójstronną pracę” przełącznika obciążenia (otwarcie, zamknięcie i masa).

Operatorzy mogą bezpiecznie sterować wewnętrznymi przełącznikami obwodów wysokiego napięcia za pomocą uchwytu operacyjnego lub przycisków na panelu, umożliwiając codzienne przełączanie linii i konserwację.

2. Koordynacja ochrony:Jest to podstawowa i najbardziej unikalna funkcja mechanizmu F: gdy w transformatorze lub linii za nim wystąpi zwarcie, bezpiecznik przepala się, a jego mechanizm wyzwalający aktywuje mechanizm F, wymuszając natychmiastowe zadziałanie wyłącznika obciążenia.

Główne cele:

1. Przerywający prąd zwarciowy:Bezpiecznik i mechanizm F współpracują ze sobą, aby szybko odizolować prąd zwarciowy.

2. Zapobieganie pracy jednofazowej:Wyłącznik obciążenia jednocześnie odłącza zasilanie trójfazowe, zapobiegając jednofazowej lub dwufazowej pracy transformatora w przypadku przepalenia niektórych bezpieczników, chroniąc w ten sposób bezpieczeństwo sprzętu.

3. Wizualne rozłączenie:Po wyłączeniu wyłącznika obciążenia następuje wizualne odłączenie, co ułatwia lokalizację usterek i czynności konserwacyjne.

3. Blokowanie i bezpieczeństwo:Mechanizm F zawiera urządzenie blokujące z pięcioma zabezpieczeniami, wykorzystujące precyzyjną logikę mechaniczną w celu zapobiegania nieprawidłowemu działaniu:

Zamknięcie wyłącznika obciążenia uniemożliwia zamknięcie uziemnika.

Zamknięcie uziemnika uniemożliwia zamknięcie wyłącznika obciążenia.

W niektórych konstrukcjach drzwi szafy można otworzyć dopiero po odłączeniu wyłącznika obciążenia.

Zapewnia to bezpieczeństwo operatorów i sprzętu, stanowiąc ostatnią linię obrony systemu dystrybucji energii wysokiego napięcia.

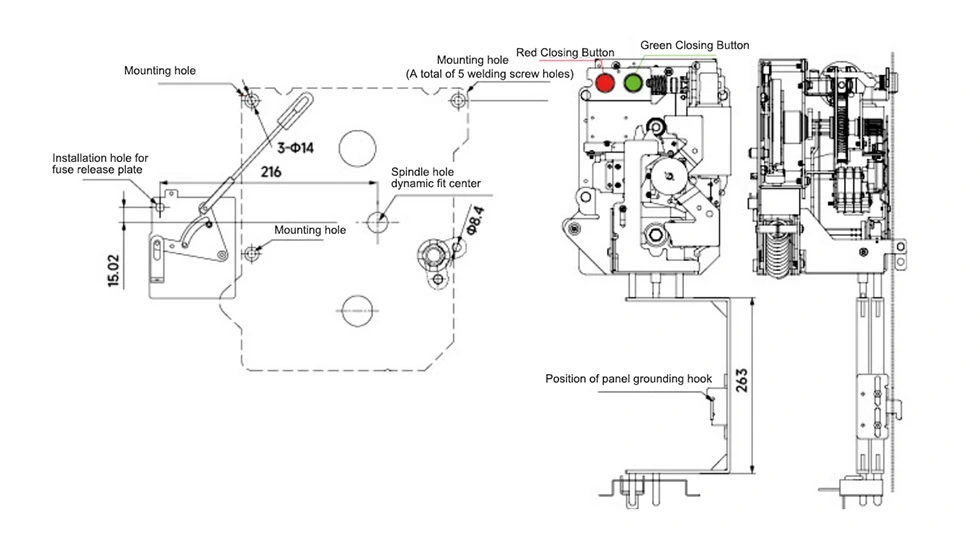

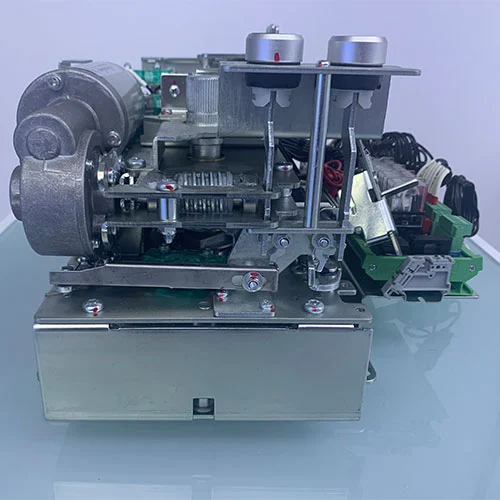

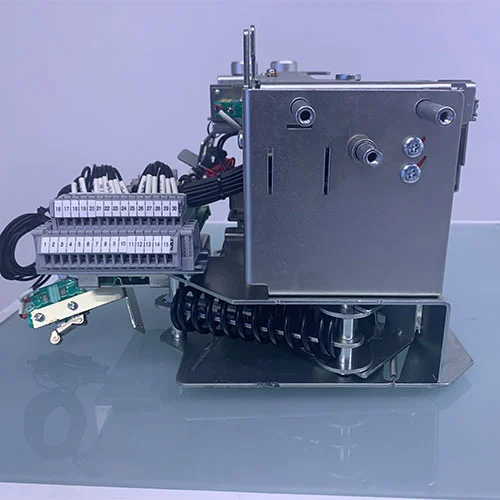

Wygląd i wymiar

Często zadawane pytania

P1: Czy mechanizm operacyjny 11KV dla jednostki głównej pierścieniowej średniego napięcia obsługuje zakupy masowe?

A1: Tak, dostarczamy bezpośrednio z naszej fabryki i możemy zapewnić rozwiązania OEM w zakresie dostosowywania i zakupów hurtowych.

P2: Czy produkt spełnia standardy przełączników wysokiego napięcia?

A2: Tak, ta seria produktów spełnia wymagania odpowiednich norm i specyfikacji, takich jak GB16926-2009 „Urządzenie kombinowane bezpieczników wysokiego napięcia prądu przemiennego”.

P3: Czy zapewnione jest wsparcie techniczne i wskazówki dotyczące instalacji?

A3: Zapewniamy na miejscu wskazówki techniczne, pomoc w instalacji i uruchomieniu, aby zapewnić naszym klientom sprawne użytkowanie.

Dlaczego warto wybrać Cotenele?

1. Producent z Chin, bezpośrednie dostawy fabryczne, znacząca przewaga cenowa

2. Niezależnie opracowane podstawowe komponenty, liczne patenty i badania typu

3. Wysoka niezawodność, bezpieczeństwo i niskie koszty konserwacji

4. Z powodzeniem stosowany w dużych projektach energetycznych zarówno w kraju, jak i za granicą

5. Kompleksowa obsługa posprzedażowa, zapewnienie wsparcia technicznego i szkoleń

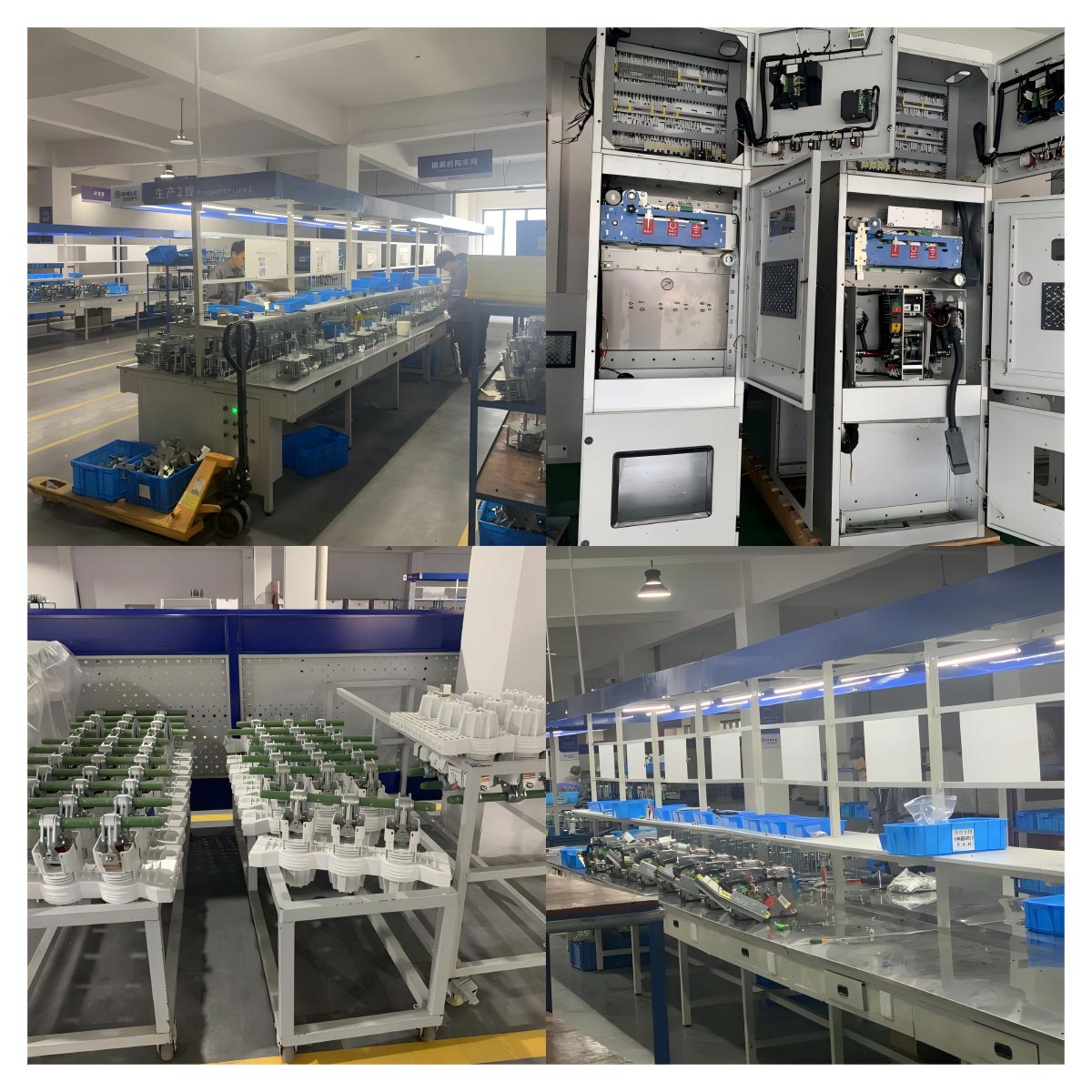

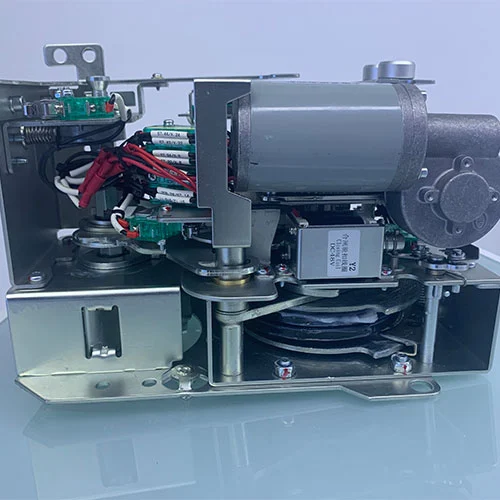

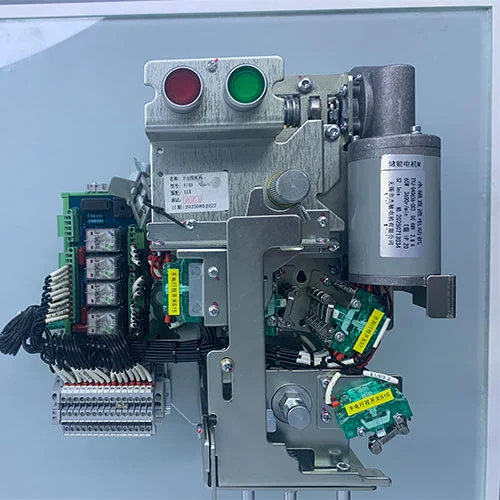

Pokaz produktów
