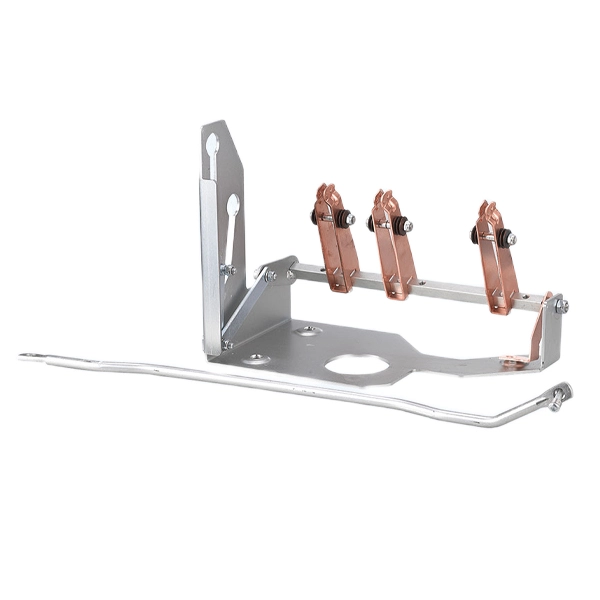

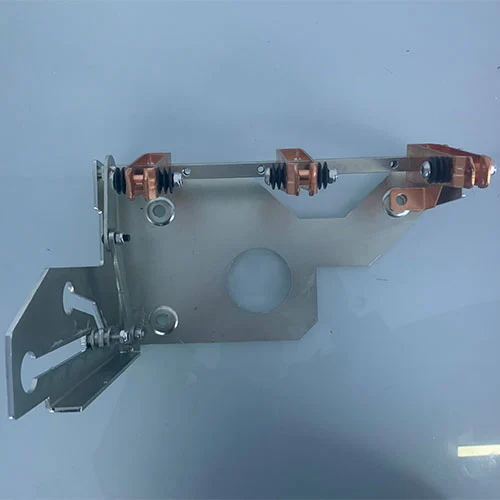

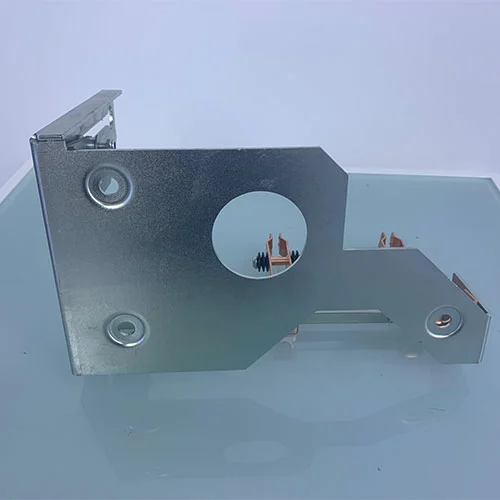

Uziemnik wnętrzowy średniego napięcia 11KV do RMU

Pierścieniowa jednostka główna (RMU) jest niezbędnym urządzeniem energetycznym zapewniającym niezawodne i ciągłe dostawy energii elektrycznej do użytkowników końcowych w nowoczesnych sieciach elektroenergetycznych. Uziemniki są zwykle montowane w tych jednostkach RMU podstacji dystrybucji wtórnej.

RMU charakteryzują się kompaktowymi rozmiarami i wielofunkcyjnością. Bezpieczeństwo personelu i sprzętu w czasie, gdy główne jednostki pierścieniowe wymagają konserwacji, a gdy znajdują się w stanie awaryjnym, jest najważniejsze. Uziemnik wewnętrzny średniego napięcia 11 kV dla RMU to specyficzny, ale krytyczny element. Chociaż konstrukcja uziemnika jest prosta, ale jest to kamień węgielny bezpiecznych procedur operacyjnych, które mogą zapewnić sprawdzalne i bezpieczne połączenie między pozbawionymi napięcia częściami obwodu elektrycznego a ziemią.

Model i znaczenia

Co to jest uziemnik?

Uziemnik wewnętrzny średniego napięcia 11KV dla RMU to przełącznik mechaniczny zwykle zintegrowany z komponentem średniego napięcia zestawu rozdzielnicy, takim jak RMU, ekologiczna rozdzielnica i rozdzielnica w izolacji gazowej. Jego głównym celem jest podłączenie określonej części obwodu – np. podajnika kablowego lub szyny zbiorczej – bezpośrednio do ziemi. Uziemnik różni się od wyłącznika próżniowego lub rozłącznika obciążenia. Uziemnik nie jest przeznaczony do przerywania prądu obciążenia lub prądu zwarciowego w normalnych okolicznościach. Zamiast tego jest to urządzenie zabezpieczające, które działa dopiero po odłączeniu zasilania od obwodu przez główne urządzenie przełączające. Zapewnia widoczne i pozytywne wskazanie, że dolna część sieci jest uziemiona, zapewniając bezpieczeństwo pracy technikom.

Jak działa ten produkt?

Uziemnik wnętrzowy średniego napięcia 11 kV do RMU zapewnia bezpieczną konserwację i ochronę systemu poprzez utworzenie ścieżki uziemiającej o niskiej impedancji. Jego działanie składa się z trzech kluczowych etapów:

1. Działanie mechaniczne:Uziemnik obsługiwany jest za pomocą mechanizmu zewnętrznego, zwykle za pomocą ręcznych uchwytów lub urządzeń elektrycznych do zdalnej obsługi. Mechanizm ten kieruje zestaw ruchomych styków w kierunku zestawu nieruchomych styków. Działanie to jest zwykle typu „zabezpieczającego przed załączeniem”, co oznacza, że ​​przełącznik ma wytrzymałość mechaniczną umożliwiającą zamknięcie pod wpływem prądu zwarciowego w przypadku wystąpienia błędu, chociaż nie może się otworzyć w przypadku zwarcia.

2. Ustalenie ścieżki naziemnej:Kiedy ruchome styki łączą się ze stałymi, tworzą ciągłą metaliczną ścieżkę. Jeden koniec tej ścieżki jest podłączony do przewodu wysokiego napięcia (np. zakończenia kabla). Drugi koniec jest solidnie przykręcony do szyny uziemiającej RMU, która z kolei jest połączona z siecią uziemiającą stacji. To skutecznie zwiera przewody fazowe z ziemią.

3. Blokada bezpieczeństwa:Podstawowym aspektem jego działania są ścisłe blokady mechaniczne (część logiki „pięciu zapobiegania”). Blokady te uniemożliwiają zamknięcie uziemnika, gdy główny rozłącznik (rozłącznik obciążenia lub wyłącznik automatyczny) znajduje się w pozycji zamkniętej i odwrotnie, uniemożliwiają zamknięcie głównego rozłącznika, gdy uziemnik jest włączony. Zapobiega to katastrofalnym zwarciom.

Jakie są funkcje tego produktu?

Uziemnik wnętrzowy średniego napięcia 11 kV dla RMU zapewnia ważne funkcje bezpieczeństwa i operacyjne:

1. Bezpieczeństwo personelu

Uziemia kable i szyny zbiorcze, aby zapewnić środowisko pracy o zerowym potencjale.

Chroni personel konserwacyjny przed nieoczekiwanymi warunkami elektrycznymi, takimi jak zasilanie zwrotne, napięcie indukowane, uderzenia pioruna lub ładunek resztkowy.

2. Rozpraszanie ładunku resztkowego

Kable średniego napięcia magazynują energię pojemnościową.

Wyłącznik zapewnia kontrolowaną ścieżkę rozładowania po odłączeniu od zasilania, eliminując ryzyko porażenia prądem.

3. Wskazanie i weryfikacja stanu

Zapewnia wyraźne wizualne wskazanie na panelu RMU.

W połączeniu ze wskaźnikami obecności napięcia technicy mogą sprawdzić bezpieczeństwo obwodu przed rozpoczęciem pracy.

4. Włączenie testowania kabli

Bezpiecznie ułatwia testy elektryczne, takie jak badanie rezystancji izolacji lub badanie VLF.

Po przetestowaniu przełącznik bezpiecznie rozładowuje zgromadzone napięcie testowe z pojemności kabla.

Jak powinienem postępować?

1. Odłączenie uziemnika:Włóż uchwyt sterujący do otworu roboczego uziemnika i obróć sworzeń wsteczny, aby odłączyć.

2. Wewnątrz otworu sterującego przełącznika obciążenia obróć w kierunku zgodnym z ruchem wskazówek zegara (naciśnij przycisk zamykania w przypadku zasilania elektrycznego), aby zamknąć przełącznik.

3. W przypadku stosowania styków wachlarzowych styki uziemiające dolnego uziemnika montuje się w pozycjach 1, 4 i 6.

4. W przypadku stosowania szyn miedzianych do nakładania się, styki uziemiające dolnego uziemnika są montowane w pozycjach 2, 3 i 5.

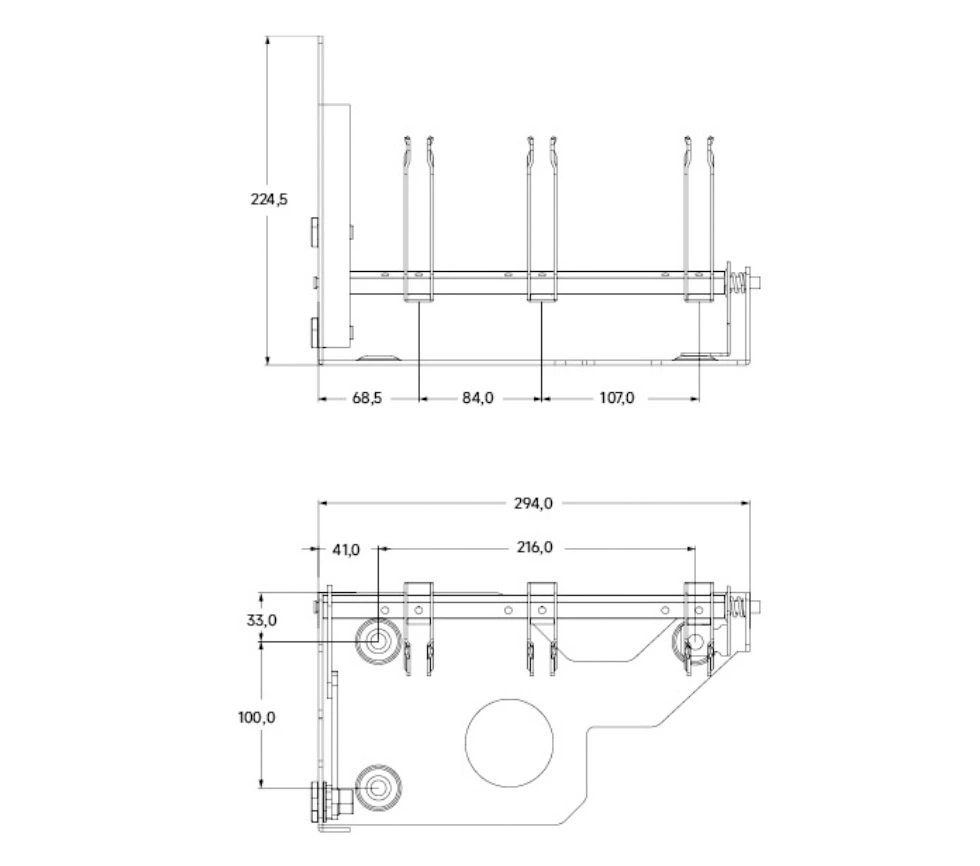

Wygląd i wymiar

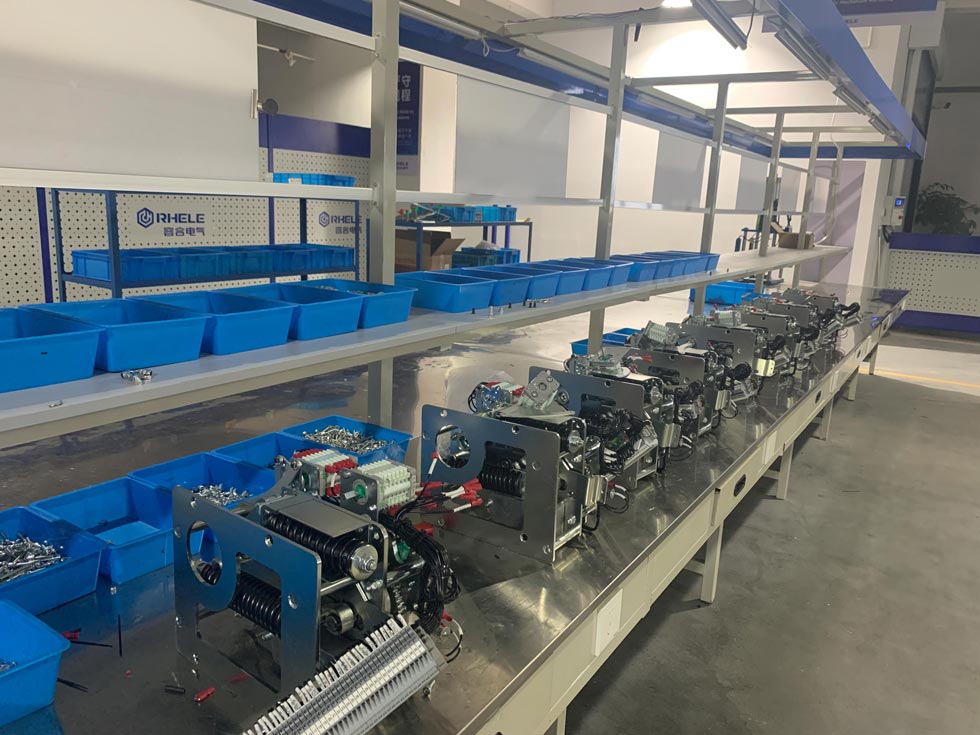

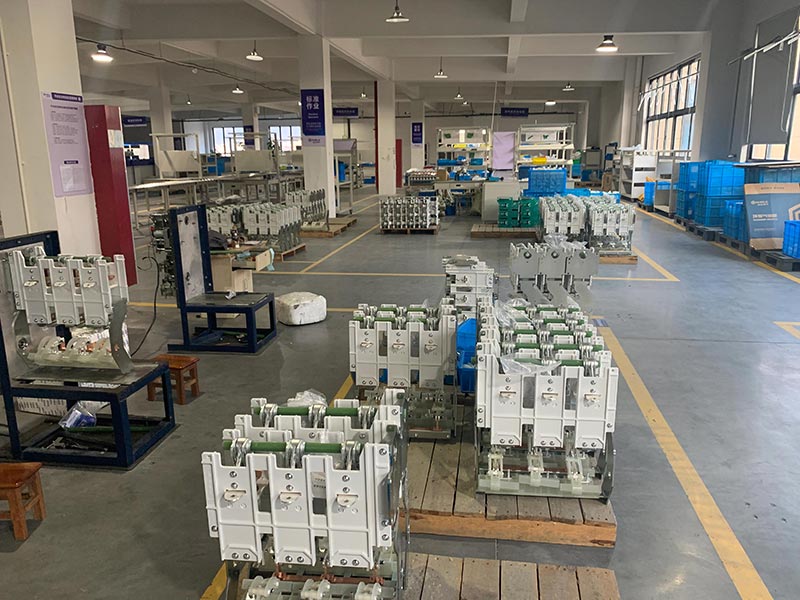

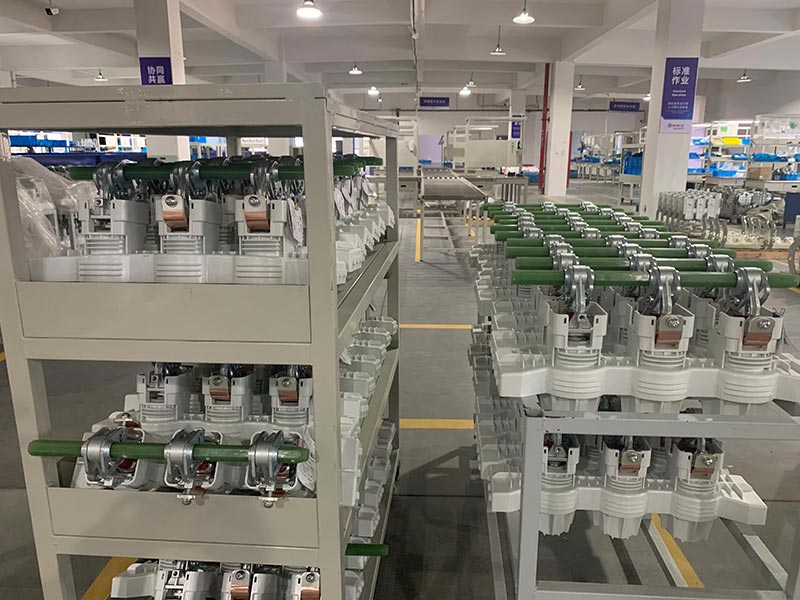

Dlaczego warto wybrać Cotenele?

1. Producent z Chin, rozsądne ceny, niezawodna jakość.

2. Bogate doświadczenie, niezależne badania i rozwój podstawowych komponentów zapewniają wydajną i bezpieczną pracę RMU.

3. Kompleksowe wsparcie posprzedażowe i techniczne, udzielanie klientom wskazówek dotyczących instalacji i uruchomienia na miejscu.

4. Produkty przyjazne dla środowiska i energooszczędne, spełniające współczesne wymagania zielonej energii elektrycznej.

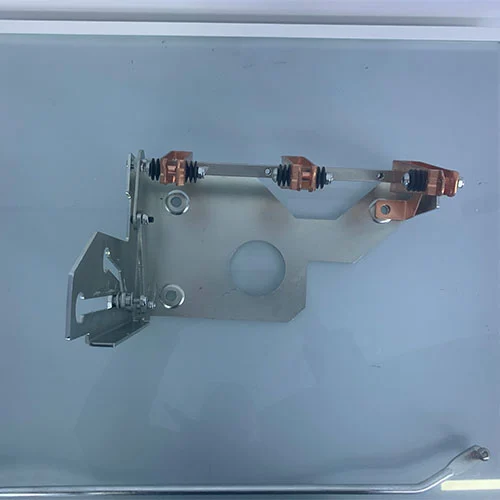

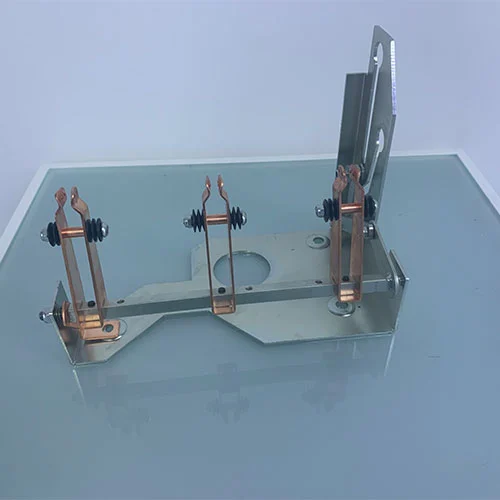

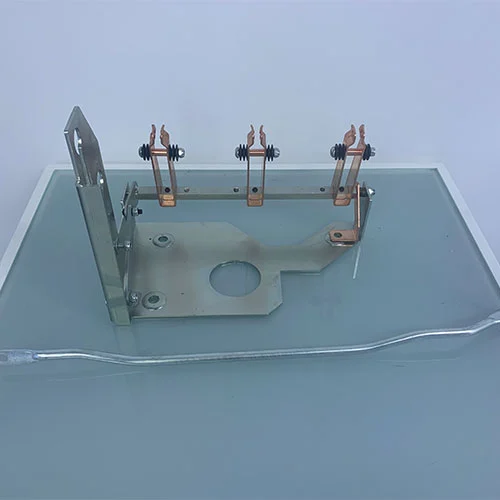

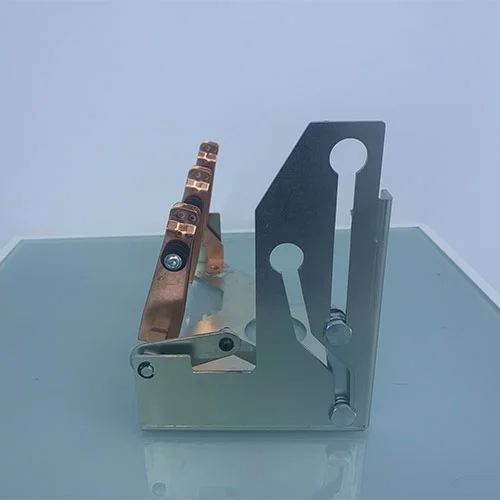

Pokaz produktów
