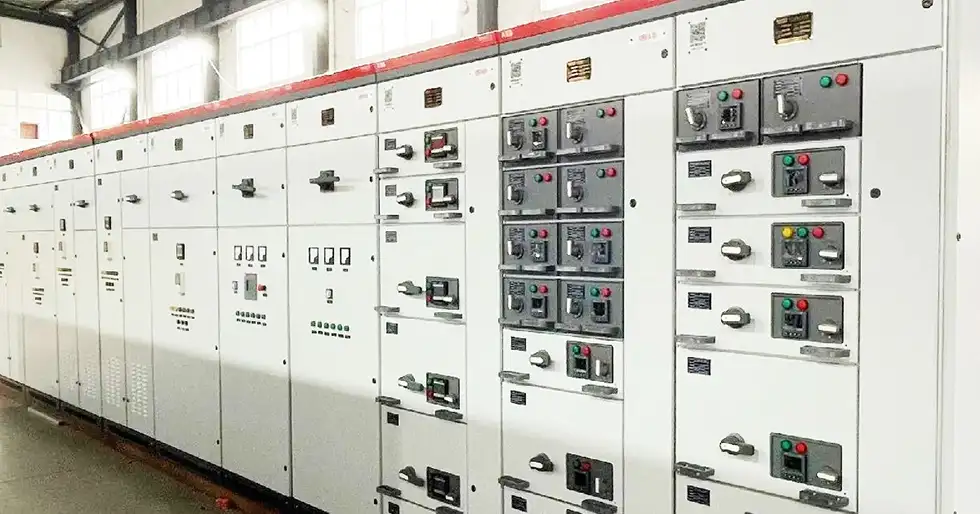

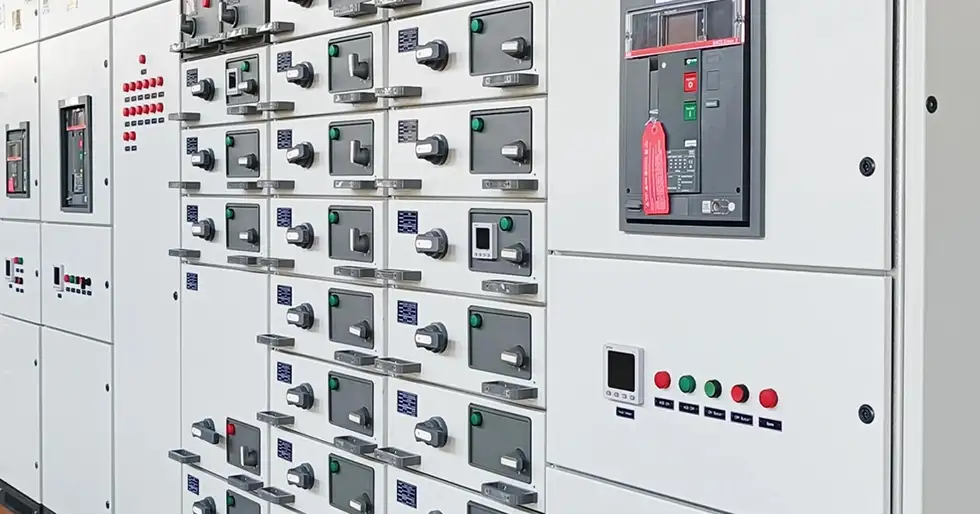

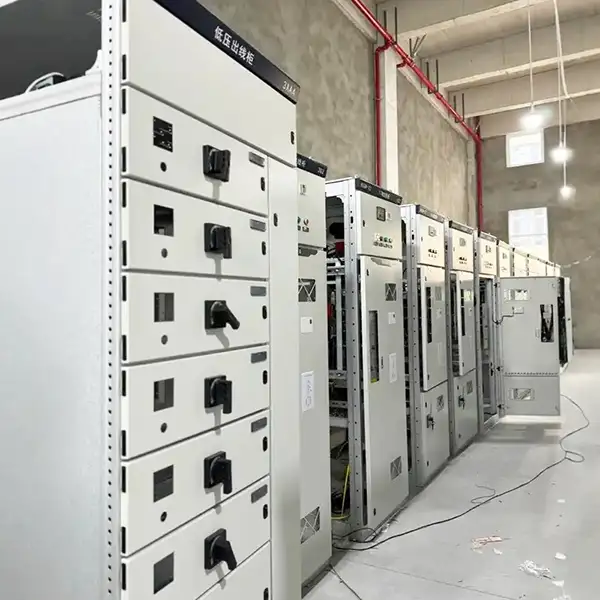

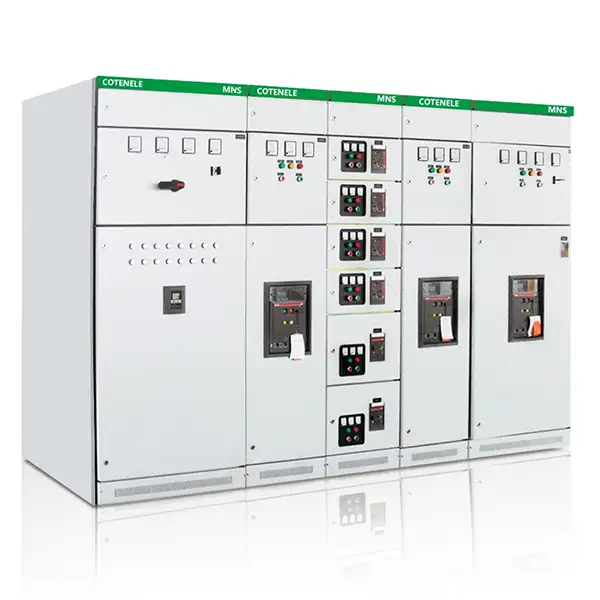

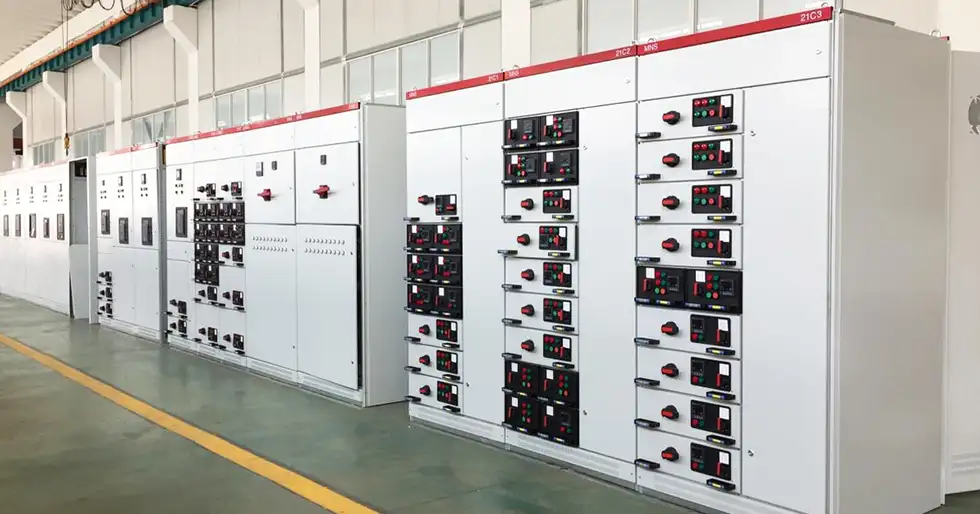

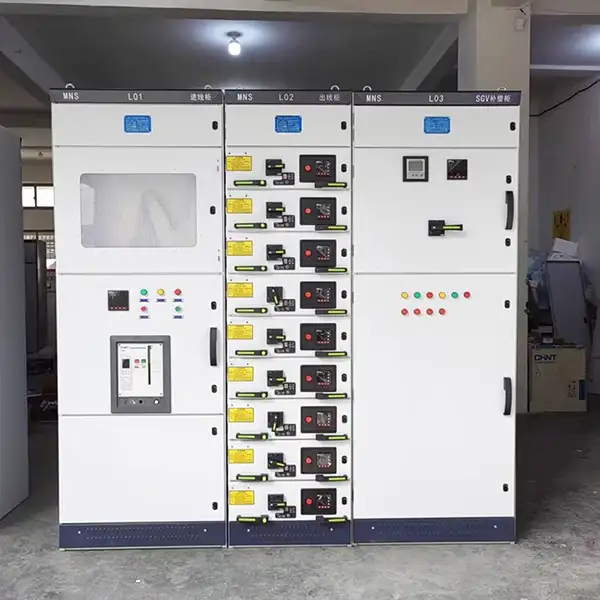

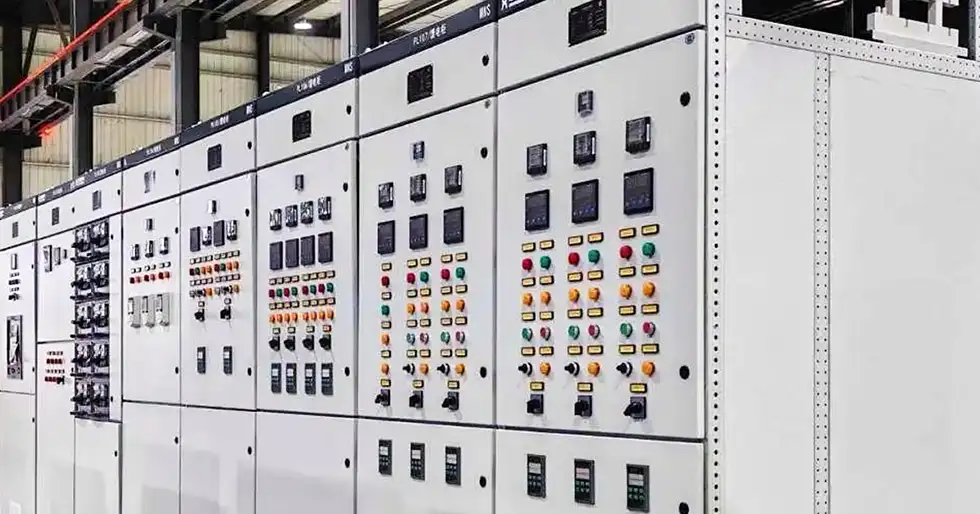

Rozdzielnica wysuwna niskiego napięcia MNS

Główne parametry techniczne

Jaka jest struktura rozdzielnicy MNS?

Korpus szafy rozdzielnicy niskiego napięcia MNS jest wyraźnie podzielony na kilka niezależnych przedziałów, co może zapewnić izolację uszkodzeń i bezpieczeństwo pracy:

Rama szafki:Podstawową konstrukcję szafy rozdzielczej MNS stanowią zmontowane ze sobą profile w kształcie litery C. Profile w kształcie litery C powstają poprzez gięcie blach stalowych z otworem montażowym E=25mm. Wszystkie regały szafek i wewnętrzne przegrody są poddawane oczyszczaniu galwanicznemu. Otaczające panele drzwi i panele boczne są pokryte metodą natryskiwania elektrostatycznego pod wysokim napięciem. Ta rama szafki charakteryzuje się wysoką wytrzymałością i elastycznością.

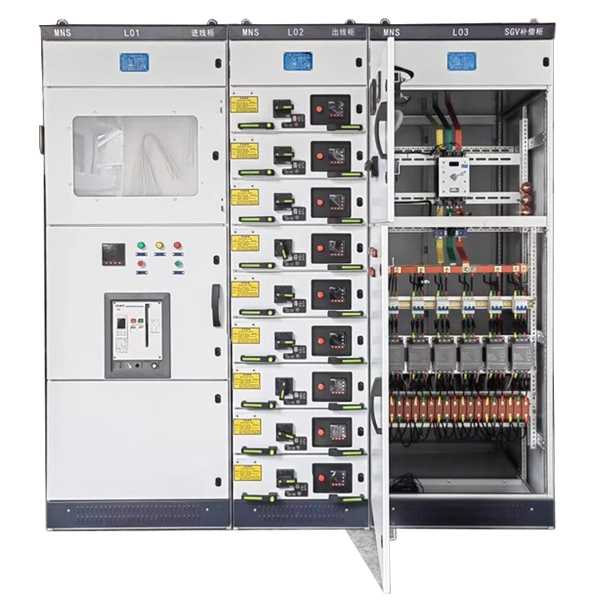

Przedziały funkcjonalne:

1. Poziomy przedział szyn zbiorczych:Umieszczony z tyłu szafy, jest głównym kanałem odbioru i dystrybucji energii.

2. Przedział jednostki funkcjonalnej:Umieszczony w przedniej części szafy, mieści jednostki szufladowe, z których każda stanowi niezależny moduł funkcjonalny.

3. Przedział kablowy:Umieszczona z przodu, po prawej stronie lub w dolnej części szafy, służy do podłączenia kabli przychodzących i wychodzących.

Charakterystyka i zalety produktu:

1. Modułowość i elastyczność:Wysokości szuflad wysuwnej rozdzielnicy niskiego napięcia MNS opierają się na wymiarach modułowych (np. 8E/4, 8E/2, 8E, 16E, 24E), można je elastycznie konfigurować. W jednej szafie można umieścić aż 36 obwodów (praca jednostronna).

2. Konstrukcja szuflady z trzema pozycjami:Każda szuflada ma trzy pozycje: „Połączona”, „Test” i „Odłączona”.

Połączony:Obwody główne i pomocnicze są połączone; sprzęt działa normalnie.

Test:Obwód główny odłączony, podłączony tylko obwód pomocniczy – umożliwia testowanie obwodu sterującego bez odłączania zasilania od obwodu głównego.

Bezładny:Zarówno obwody główne, jak i pomocnicze są odłączone; szufladę można całkowicie wyciągnąć w celu konserwacji lub wymiany.

3. Wysokie bezpieczeństwo i niezawodność:

Blokada mechaniczna:Uchwyt do obsługi szuflady rozdzielnicy MNS blokuje się z wewnętrznym wyłącznikiem, dzięki czemu szufladę można przesuwać tylko przy otwartym wyłączniku, co może uniemożliwić pracę pod obciążeniem.

4. Izolacja fizyczna:Przedziały rozdzielnicy oddzielone są płytami stalowymi lub przegrodami z tworzywa sztucznego trudnopalnego o wysokiej wytrzymałości, które mogą skutecznie ograniczyć rozprzestrzenianie się zwarć.

Solidny system szyn zbiorczych:Pozioma szyna zbiorcza rozdzielnicy MNS została specjalnie zaprojektowana, aby wytrzymać prądy zwarciowe do 100 kA/1s, przy doskonałej stabilności dynamicznej i termicznej.

Inteligentne możliwości:Rozdzielnica ta może integrować inteligentne liczniki i moduły komunikacyjne (np. Modbus, Profibus) do zdalnego monitorowania, pomiaru parametrów (prąd, napięcie, współczynnik mocy itp.) i wczesnego ostrzegania o usterkach.

5. Łatwa instalacja i konserwacja:Szuflady rozdzielnic MN poruszają się po prowadnicach rolkowych zapewniających niski opór wysuwania i można je obsługiwać przez jedną osobę. Przedział kablowy zapewnia dużo miejsca i umożliwia podłączenie z przodu lub z tyłu, ułatwiając konserwację.

Rozważania dotyczące wyboru i użytkowania

1. Dopasowanie parametrów technicznych:Określ prąd znamionowy na podstawie całkowitej mocy obciążenia i współczynnika różnorodności; dobierać łączniki o odpowiedniej zdolności wyłączania, dostosowanej do zdolności zwarciowej sieci.

2. Konfiguracja funkcji i obwodu:Wyjaśnij, czy aplikacja jest centrum zasilania (PC), czy centrum sterowania silnikami (MCC), i wybierz odpowiedni typ i rozmiar szuflady.

3. Możliwość dostosowania do środowiska:Wybierz odpowiedni stopień ochrony (np. IP30, IP40, IP54) w zależności od środowiska instalacji (np. czyste, suche pomieszczenie elektryczne vs. wilgotny, zakurzony warsztat przemysłowy).

4. Konfiguracja modułu szuflady:

1/4 jednostki:Do obwodów o małej pojemności i dużej gęstości, takich jak sprzęt oświetleniowy i małej mocy.

1/2 jednostki:Nadaje się do obwodów o średniej wydajności, np. do sterowania wentylatorami i pompami.

1 jednostka i więcej:Stosowany do urządzeń dużej mocy lub obwodów głównych, takich jak przewody wejściowe i szynowe.

Punkty instalacji i konserwacji

1. Środowisko instalacji:Rozdzielnicę wysuwną niskiego napięcia MNS należy instalować w pomieszczeniach zamkniętych, wolnych od wybuchowych, żrących gazów i pyłów. Fundament musi być wypoziomowany, a błąd poziomu stali kanału powinien być kontrolowany w granicach 1/1000.

2. Procedura instalacji:Postępuj zgodnie z instrukcjami: „Przygotowanie → Umiejscowienie → Podłączenie → Uruchomienie”. Po podłączeniu głównej szyny zbiorczej należy wykonać testy rezystancji izolacji i inne kontrole w celu zapewnienia poprawności przed podaniem napięcia.

3. Obsługa i konserwacja:Wszelkie prace związane z obsługą i konserwacją muszą być wykonywane przez przeszkolonego elektryka. Podczas codziennej konserwacji należy regularnie sprawdzać, czy powierzchnia styku zatyczki szuflady nie uległa przegrzaniu, sprawdzić, czy blokada mechaniczna działa prawidłowo oraz oczyścić nagromadzony kurz wewnątrz panelu.
