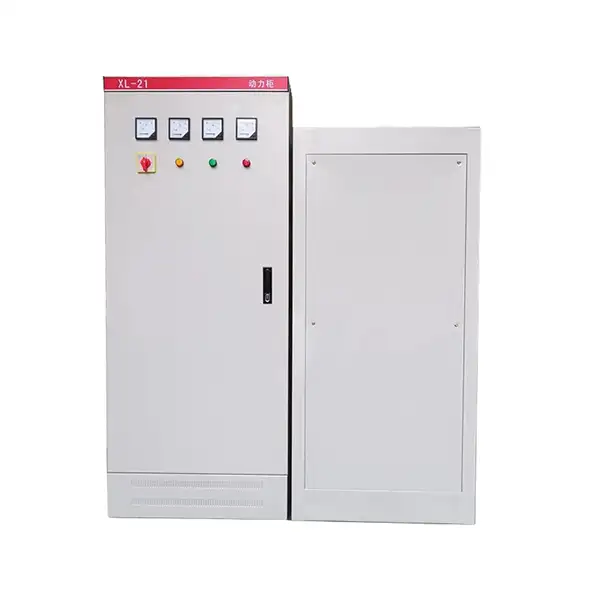

Centrum sterowania silnikami niskiego napięcia XL-21 Rozdzielnica niskiego napięcia

Cotenele jest producentem rozdzielnicy niskiego napięcia XL-21 do centrum sterowania silnikiem niskiego napięcia. Rozdzielnica niskiego napięcia XL-21 jest jedną z najwcześniejszych i najczęściej używanych rozdzielnic dystrybucji energii w Chinach. Jego głównym zadaniem jest dystrybucja energii elektrycznej do urządzeń końcowych w systemach elektroenergetycznych pracujących na częstotliwości 50 Hz i napięciach znamionowych 380 V (lub 400 V/500 V/660 V), przy jednoczesnym zapewnieniu sterowania urządzeniami i ochrony obwodów. Jest kompatybilny z różnymi systemami uziemień, w tym trójfazowymi trójprzewodowymi, trójfazowymi czteroprzewodowymi i trójfazowymi pięcioprzewodowymi (np. TN-C, TT).

Rozdzielnica niskiego napięcia XL-21 ma zalety niezawodnej jakości, elastycznej instalacji i łatwej konserwacji oraz jest zgodna z odpowiednimi normami krajowymi i międzynarodowymi, takimi jak GB/T 7251, IEC 60439, CCC itp. Cotenele uzyskała certyfikat zarządzania jakością ISO9001.

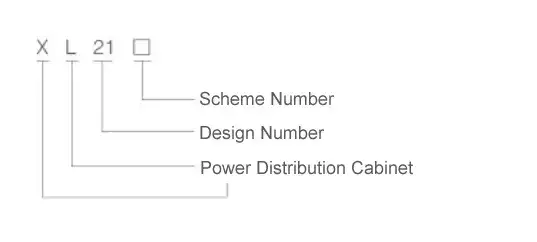

Model i znaczenia

Główne parametry techniczne

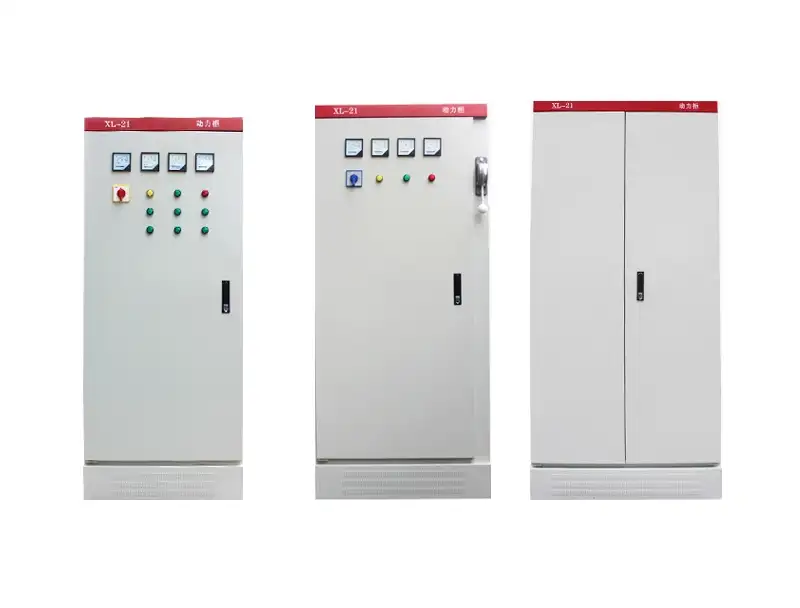

Jakie są cechy struktury produktu rozdzielnic XL-21?

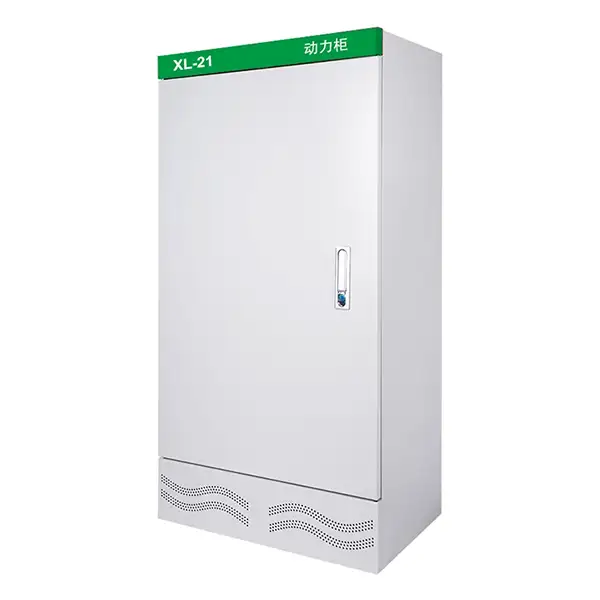

1. Obudowa:Obudowa rozdzielnicy niskiego napięcia XL-21 ma całkowicie zamkniętą konstrukcję. Konstrukcja ta może zapewnić skuteczną ochronę przed kurzem i przedmiotami zewnętrznymi. Standardowy stopień ochrony to IP30, wyższy stopień dostępny jest na życzenie. Niskie napięcie występuje w dwóch typach konstrukcji: montażowej (duża wszechstronność) i spawanej (wysoka wytrzymałość).

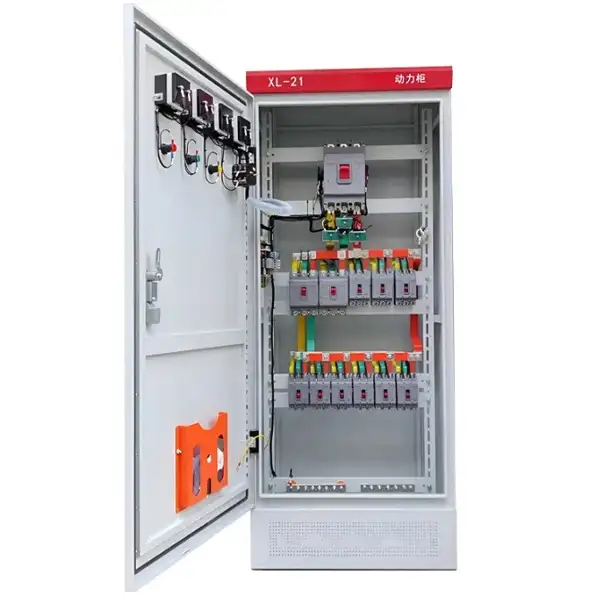

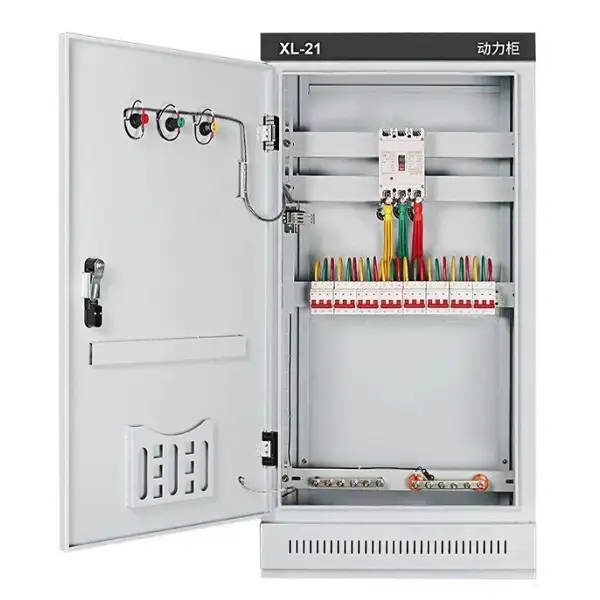

2. Instalacja i konserwacja:Rozdzielnica niskiego napięcia XL-21 do sterowania silnikiem niskiego napięcia jest przeznaczona do montażu na ścianie i konserwacji od przodu, co pozwala zaoszczędzić miejsce. Gdy drzwi są otwarte, wszystkie elementy wewnętrzne są w pełni odsłonięte, co sprawia, że ​​rutynowa konserwacja jest bardzo wygodna.

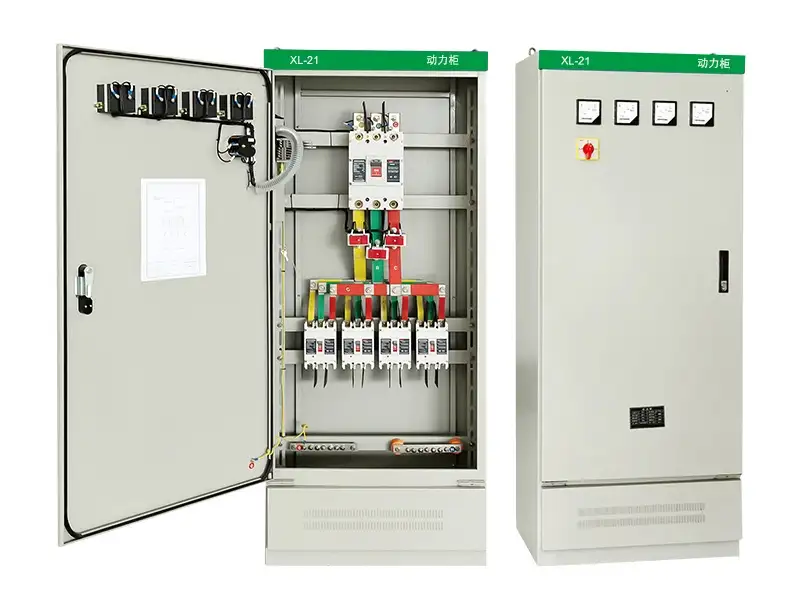

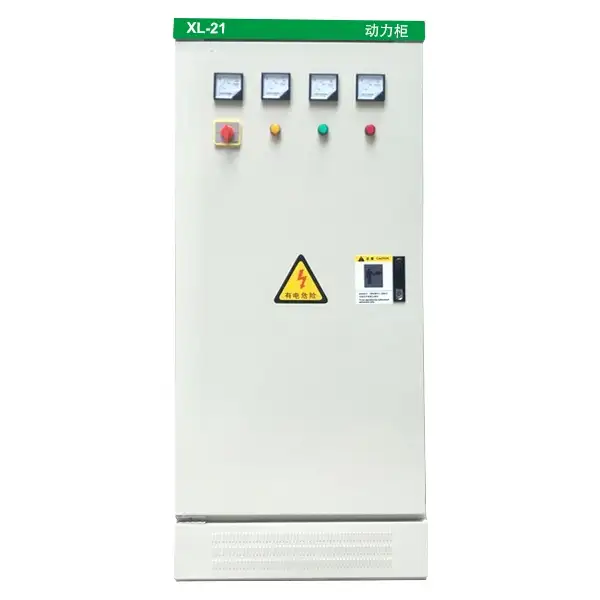

3. Układ wewnętrzny:Panel ten dostosowuje konstrukcję belek lub płyt, zapewniając elastyczny układ. Elementy obsługi, takie jak przyciski, lampki sygnalizacyjne i przyrządy, takie jak woltomierz, amperomierz, są zamontowane na drzwiach, natomiast uchwyt obsługi głównego wyłącznika znajduje się z prawej strony przedniej części szafy, co ułatwia dostęp.

4. Materiały i wykończenie:Obudowa rozdzielnicy niskiego napięcia wykonana jest z wysokiej jakości blachy stalowej walcowanej na zimno o minimalnej grubości 1,5 mm, giętej i spawanej w celu uzyskania dużej wytrzymałości. Powierzchnia jest pokryta elektrostatyczną powłoką proszkową, co zapewnia doskonałą odporność na korozję. Drzwi można otworzyć pod kątem nie mniejszym niż 120 stopni, co ułatwia dostęp. Zarówno obudowa, jak i drzwi są wyposażone w śruby uziemiające, które zapewniają bezpieczne i niezawodne uziemienie.

Podstawowa funkcja i komponenty panelu niskiego napięcia XL-21

1. Funkcje podstawowe

Rozdzielnica niskiego napięcia XL-21 do sterowania silnikiem niskiego napięcia jest często używana do zapewnienia niezawodnego zasilania podłączonych urządzeń, które służą do precyzyjnego sterowania uruchamianiem/zatrzymywaniem silników i innych obciążeń. Obsługuje także monitorowanie operacyjne w czasie rzeczywistym kluczowych parametrów, takich jak prąd i napięcie. Jednocześnie zapewnia kompleksowe funkcje ochrony obwodów, aby poradzić sobie z awariami, takimi jak przeciążenie, zwarcie i wyciek.

2. Typowe komponenty

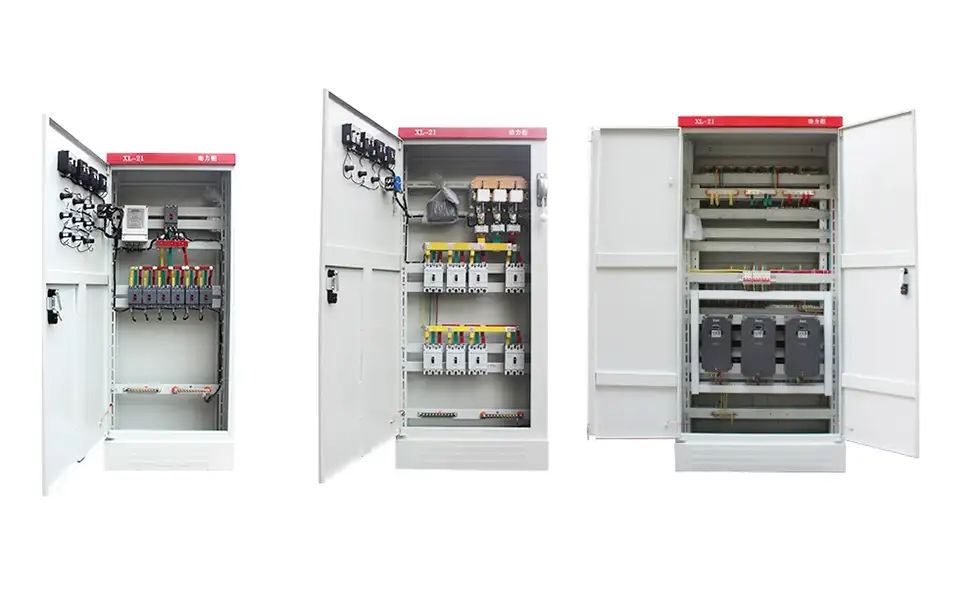

Panel niskiego napięcia XL-21 zwykle składa się z kilku poniższych podstawowych komponentów, takich jak wyłączniki kompaktowe (MCCB), wyłączniki powietrzne (ACB), wyłączniki różnicowoprądowe (RCCB) itp. Główny wyłącznik lub wyłącznik wejściowy, na przykład wyłącznik kompaktowy CM1-400L, steruje przychodzącym zasilaniem całego panelu rozdzielczego i zwykle znajduje się na dopływowym końcu obwodu głównego. Przełączniki odgałęzień lub przełączniki odpływowe, takie jak wyłącznik lub styczniki CM1-100L, odpowiedzialne za zarządzanie niezależnymi obwodami odgałęzionymi, takimi jak silniki lub oświetlenie.

Urządzenia zabezpieczające są zwykle zintegrowane z wyzwalaczami wyłącznika, zapewniając ochronę przed przeciążeniem i zwarciem, z opcjonalnymi akcesoriami zabezpieczającymi przed prądem różnicowym. Urządzenia sterujące umożliwiają lokalną lub zdalną obsługę cewek styczników prądu przemiennego w celu uruchamiania lub zatrzymywania urządzeń dużej mocy. Wreszcie różne wskaźniki i operatory, w tym woltomierze, amperomierze, lampki sygnalizacyjne i przyciski, wraz z komponentami montowanymi w szafce, tworzą kompletny interfejs sterowania i wyświetlania.

Warunki pracy i środowisko instalacji

Aby zapewnić długoterminową stabilną pracę, muszą zostać spełnione następujące warunki środowiskowe:

1. Wysokość:Generalnie ≤2000 m; specjalne traktowanie wymagane na większych wysokościach.

2. Temperatura otoczenia:-10°C do +40°C, ze średnią dobową ≤+35°C.

3. Wilgotność względna:≤50% przy +40°C; do 90% przy +20°C – należy zapobiegać kondensacji.

4. Nachylenie montażu:≤5° od pionu, aby zapewnić stabilność.

5. Warunki środowiskowe:Brak silnych wibracji i wstrząsów; brak gazów żrących i wybuchowych; brak przewodzącego pyłu.

6. Przechowywanie i transport:Przed montażem przechowywać w suchym i czystym miejscu, aby uniknąć wilgoci. Szyny fundamentowe i śruby kotwiące zapewnia użytkownik.

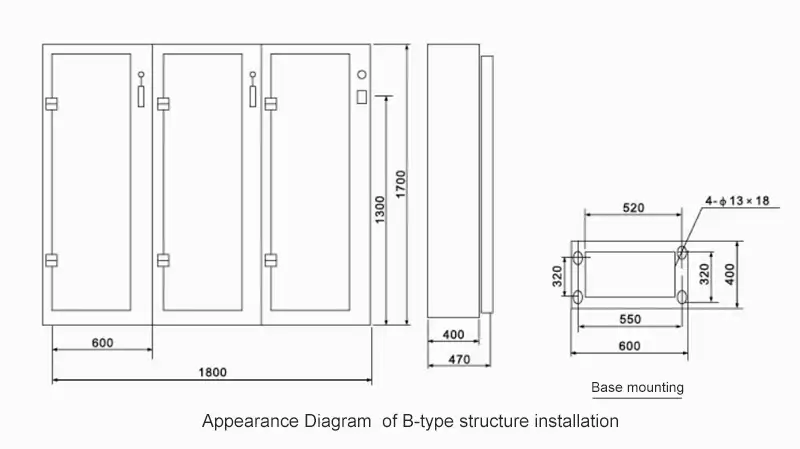

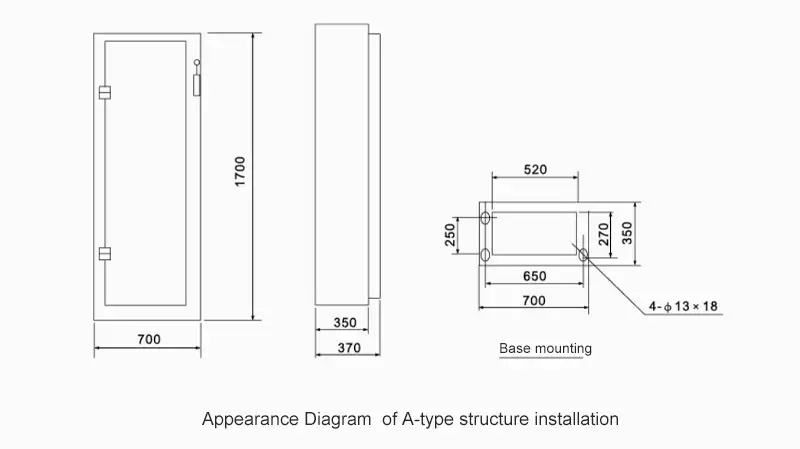

Wygląd i schemat instrukcji instalacji

Obsługa, konserwacja i przeglądy

Przed oddaniem szafy rozdzielczej do użytkowania po montażu lub remoncie należy przeprowadzić następujące przeglądy i próby (przeglądy i badania po remoncie ustala się w zależności od charakteru remontu):

1. Sprawdź, czy wyposażenie elektryczne i okablowanie wtórne zainstalowane wewnątrz szafy rozdzielczej odpowiadają wymaganiom rysunku.

2. Sprawdź, czy wyłącznik noża i wyłącznik powietrza używane do pracy są elastyczne i nie zacinają się.

3. Sprawdź, czy sprzęt elektryczny ma dobry kontakt i spełnia wymagania eksploatacyjne samego sprzętu.

4. Sprawdź, czy wewnątrz szafy rozdzielczej nie znajdują się żadne ciała obce oraz czy śruby dokręcające na poszczególnych elementach nie są poluzowane.

Produkty pokazują
