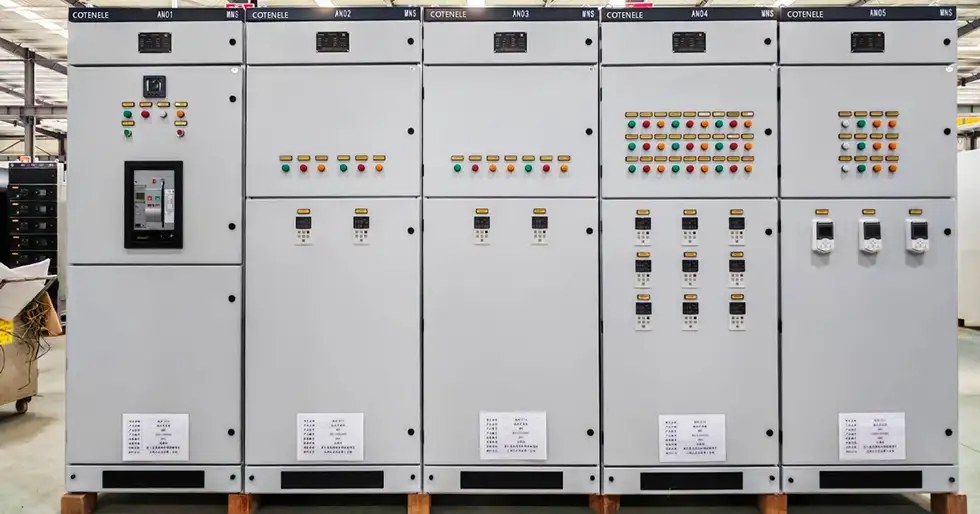

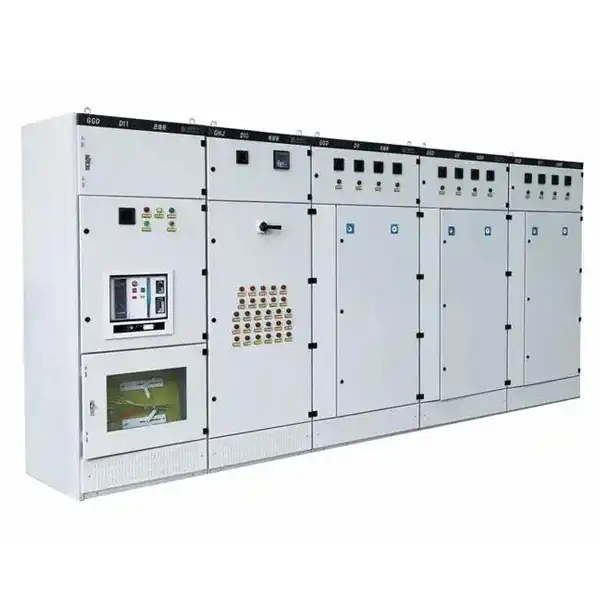

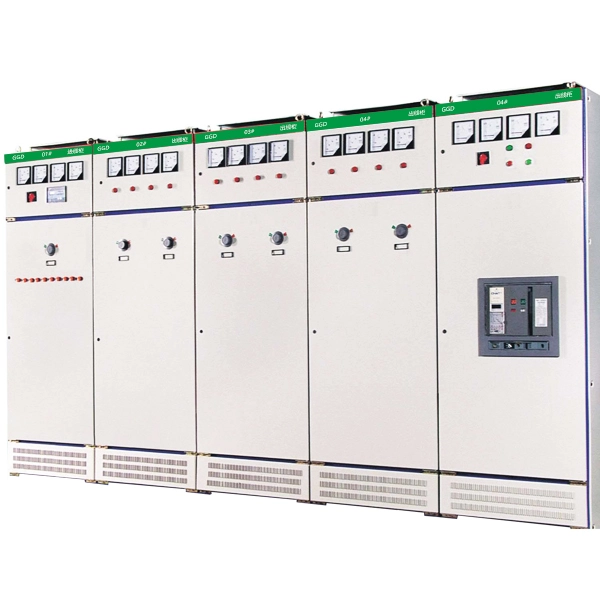

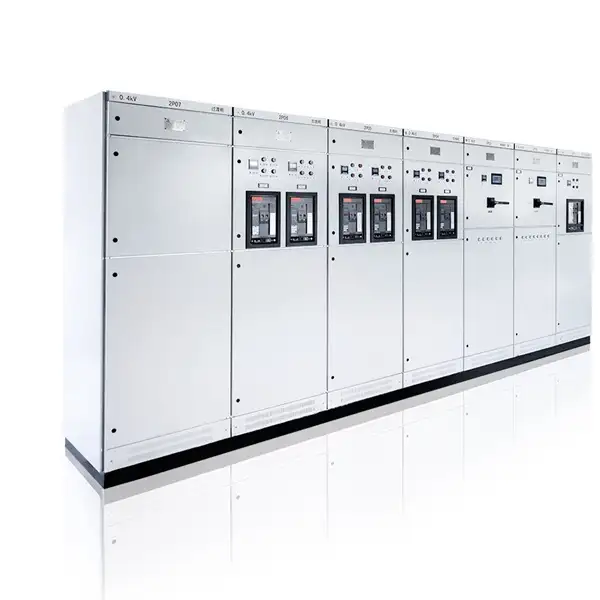

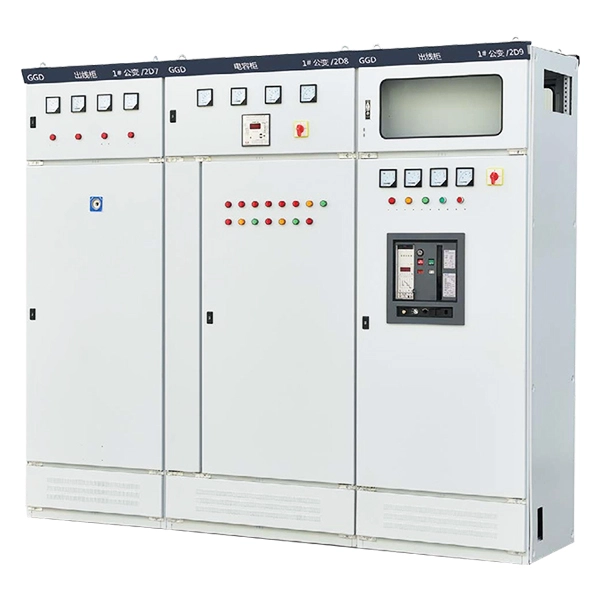

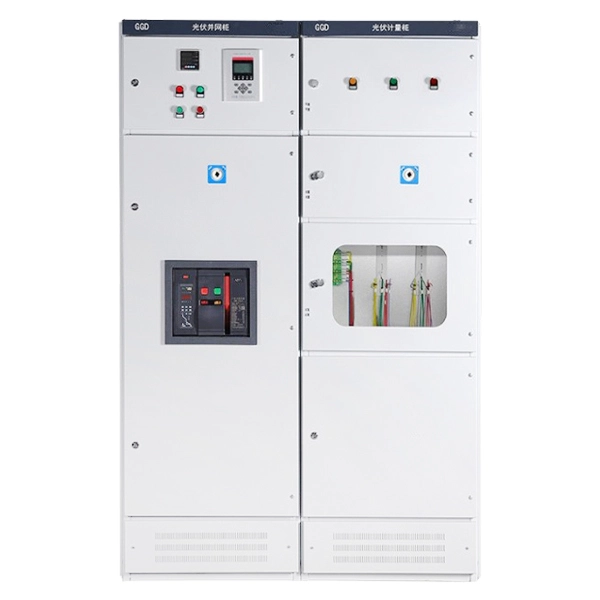

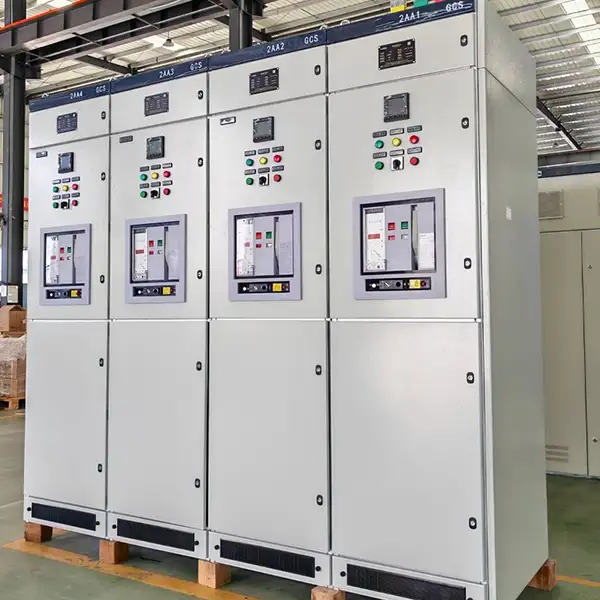

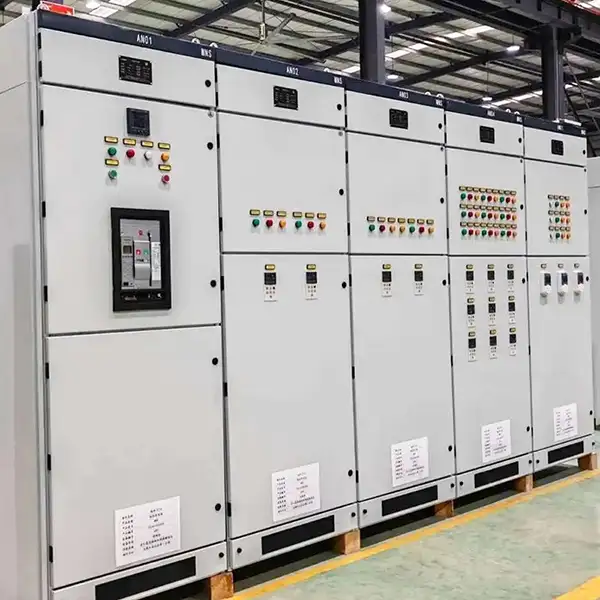

Panel rozdzielnicy niskiego napięcia GGD NN

Cotenele to duży producent i eksporter sprzętu elektrycznego niskiego napięcia. Panel rozdzielnicy niskiego napięcia GGD NN to produkowane przez nas urządzenie elektryczne. Jest to stała szafa rozdzielcza szeroko stosowana w systemach zasilania 380–660 V. Zbudowany ze stali formowanej na zimno 8MF z modułowymi otworami montażowymi, posiada naturalną wentylację przez górne i dolne szczeliny chłodzące, co zapewnia efektywne odprowadzanie ciepła. Seria ta obejmuje trzy modele: GGD1 (1000A/15kA), GGD2 (1500A/30kA) i GGD3 (3150A/50kA), ich stopnie ochrony mieszczą się w zakresie od IP30 do IP54.

Rozdzielnice niskiego napięcia serii GGD różnią się w zależności od typów wysuwnych, takich jak GCS lub MNS, wymagają konserwacji przy odłączeniu zasilania, ale oferują prostsze i bardziej ekonomiczne rozwiązanie. Typowe zastosowania rozdzielnic GGD obejmują zakłady przemysłowe, budynki komercyjne, centra danych i projekty infrastrukturalne. Rozdzielnice niskiego napięcia tej serii są zgodne z krajowymi normami zawodowymi, takimi jak GB72511, JB/T9961 i IEC61439 ect.

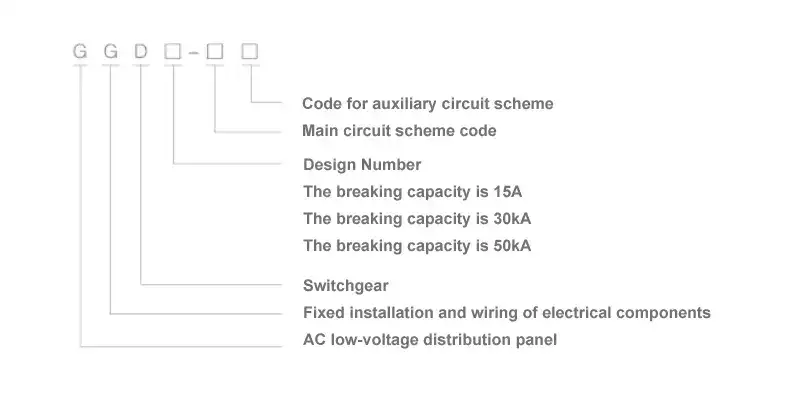

Model i znaczenia

Główne parametry techniczne

Warunki pracy

Panel rozdzielnicy niskiego napięcia Cotenele GGD NN nadaje się do następujących środowisk operacyjnych:

1. Temperatura otoczenia nie może przekraczać +40°C i nie spadać poniżej -5°C, a średnia temperatura w dowolnym okresie dobowym nie może być wyższa niż +35°C.

2. Warunki atmosferyczne: Powietrze musi być czyste. Wilgotność względna nie powinna przekraczać 50% przy maksymalnej temperaturze +40°C. Dopuszczalna jest wyższa wilgotność względna w niższych temperaturach, na przykład 90% przy +20°C, pod warunkiem należytego uwzględnienia możliwości sporadycznego tworzenia się skroplin w wyniku wahań temperatury.

3. Wysokość nie może przekraczać 2000 m n.p.m.

4. To urządzenie nadaje się do transportu i przechowywania w zakresie temperatur od -25°C do +55°C i może być narażone na działanie temperatur do +70°C przez krótki czas (nie przekraczający 24 godzin). W tak ekstremalnych temperaturach urządzenie nie ulegnie nieodwracalnemu uszkodzeniu i będzie zdolne do normalnej pracy w standardowych warunkach.

5. Jeżeli nie można spełnić powyższych warunków eksploatacyjnych, sprawa zostanie rozstrzygnięta w drodze negocjacji pomiędzy użytkownikiem a producentem.

6. W przypadku przeznaczenia urządzenia na morskie platformy wiertnicze i wydobywcze ropy naftowej lub w elektrowniach jądrowych, zawierana jest odrębna umowa techniczna.

Jakie są cechy konstrukcyjne rozdzielnicy niskiego napięcia GGD?

1. Ogólna struktura gabinetu

Szafa rozdzielcza niskiego napięcia prądu przemiennego GGD ma uniwersalną konstrukcję. Jego rama jest zmontowana ze stali formowanej na zimno 8MF metodą częściowego spawania. Aby zapewnić precyzję i jakość wykonania szafy, wszystkie elementy konstrukcyjne oraz dedykowane elementy pomocnicze dostarczane są przez wyznaczonych producentów kształtowników stalowych. Elementy panelu mają konstrukcję modułową i posiadają otwory montażowe na 20 modułów, co zapewnia dużą wszechstronność. Pozwala to fabryce na przeprowadzenie przedprodukcji, znacznie skracając cykl produkcyjny i poprawiając wydajność pracy.

2. Projekt rozpraszania ciepła

Jeśli chodzi o odprowadzanie ciepła, rozdzielnica niskiego napięcia GGD w pełni wykorzystuje naturalną wentylację. Chłodne powietrze w sposób ciągły napływa przez szczeliny w dolnej części szafy i unosi się naturalnie w stosunkowo szczelnej obudowie, tworząc niezakłóconą ścieżkę wentylacyjną, która może skutecznie usuwać ciepło z wnętrza panelu niskiego napięcia bez potrzeby stosowania dodatkowej mocy, co zapewni wydajne chłodzenie.

3. Projekt estetyczny i zewnętrzny

Z punktu widzenia stylizacji zewnętrznej szafa GGD spełnia wymagania nowoczesnego wzornictwa produktów przemysłowych. Do określenia całkowitych wymiarów szafy i podziału na poszczególne jej sekcje stosuje się metodę złotego podziału. W rezultacie cała rozdzielnica ma dobre proporcje, atrakcyjny i odświeżający wygląd.

4. Drzwi szafki i zawiasy

Drzwi szafy połączone są z ościeżnicą za pomocą ruchomych zawiasów obrotowych, co sprawia, że ​​montaż i demontaż są bardzo wygodne. Wzdłuż zagiętej krawędzi drzwi osadzona jest gumowa uszczelka w kształcie góry. Kiedy drzwi są zamknięte, uszczelka ulega pewnemu ściskaniu, co nie tylko zapobiega bezpośredniemu uderzeniu drzwi w szafkę, ale także skutecznie poprawia stopień ochrony drzwi.

5. System ochrony uziemienia

W celu ochrony uziemienia drzwi przyrządu zawierające komponenty elektryczne są niezawodnie połączone z ramą za pomocą skręconych przewodów miedzianych. Jednocześnie wszystkie wewnętrzne elementy montażowe są połączone z ramą za pomocą śrub radełkowanych. W ten sposób cała szafa tworzy kompletny i ciągły system ochrony uziemienia, zapewniający bezpieczeństwo personelu obsługującego i konserwującego.

6. Powłoka powierzchniowa

Powierzchnia szafki wykończona poliestrową farbą do pieczenia o pomarańczowej teksturze. Powłoka ta zapewnia silną przyczepność i dobrą teksturę, nadając jednocześnie całej obudowie miękki, matowy odcień, który skutecznie zapobiega odblaskom. To nie tylko poprawia wygląd produktu, ale także tworzy bardziej komfortowe środowisko wizualne dla dyżurującego pracownika.

7. Pokrywa górna i pierścienie do podnoszenia

W czterech rogach górnej części panelu GGD znajdują się cztery pierścienie do podnoszenia. Te pierścienie do podnoszenia służą między innymi do podnoszenia i transportu, ułatwiając obsługę i pozycjonowanie sprzętu. Górna pokrywa panelu jest zdejmowana, taka konstrukcja umożliwia użytkownikowi jej zdjęcie w celu wygodnego montażu i regulacji głównych szyn zbiorczych na miejscu, jeśli zajdzie taka potrzeba.

8. Stopień ochrony

Standardowy stopień ochrony panelu niskiego napięcia GGD to IP30, który spełnia wymagania większości środowisk wewnętrznych. Jeśli środowisko pracy użytkownika wymaga wyższego lub innego poziomu ochrony, może on wybrać inny poziom ochrony od IP20 do IP40, aby dostosować się do różnych warunków pracy.

Rozdzielnica niskiego napięcia GGD VS Rozdzielnica wysuwna

Wybór i środki ostrożności

Wybór odpowiedniego panelu rozdzielnicy niskiego napięcia GGD NN ma kluczowe znaczenie dla bezpieczeństwa systemu:

Dopasuj parametry rdzenia: Najpierw wybierz odpowiedni model, taki jak GGD1, GGD2, GGD3, w oparciu o rzeczywisty prąd obciążenia i prąd zwarciowy. zalecamy pozostawienie 20% marży dla prądu.

Instalacja i odprowadzanie ciepła: W przypadku zastosowań wysokoprądowych, na przykład powyżej 3200 A, należy rozważyć zwiększenie głębokości panelu, na przykład górne szafki odpływowe mogą wymagać głębokości 1200 mm. Zachowaj odstęp co najmniej 800 mm przed i za panelem niskiego napięcia, aby umożliwić dostęp konserwacyjny.

Możliwość dostosowania do środowiska: W przypadku środowisk o wysokiej temperaturze, wysokiej wilgotności lub zapyleniu wybierz model o wyższym stopniu ochrony, na przykład IP40.

Funkcjonalność i rozbudowa: Potwierdź wymagania dotyczące transmisji danych, na przykład monitorowania mocy, i zapewnij wystarczającą ilość miejsca na potrzeby przyszłej rozbudowy.

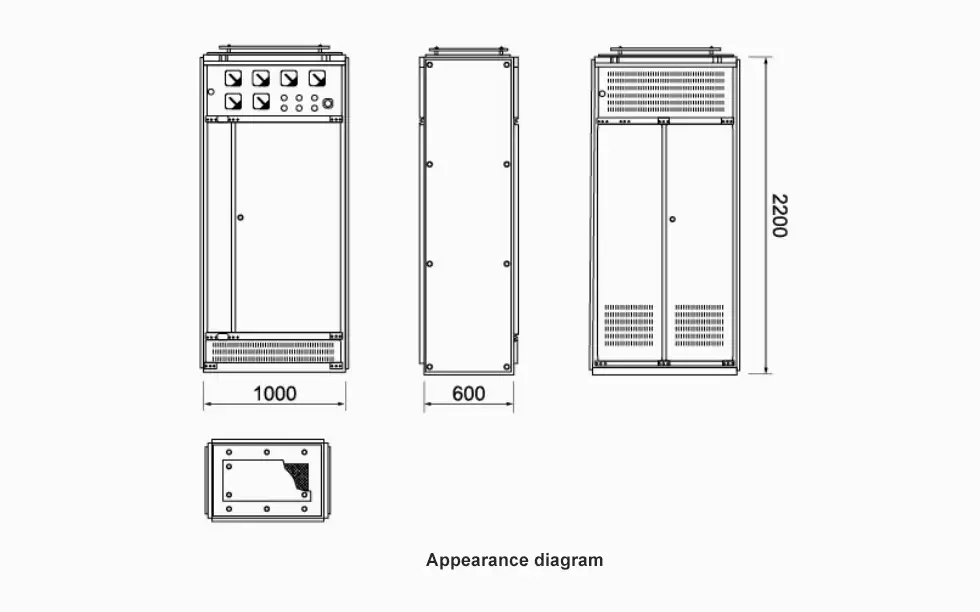

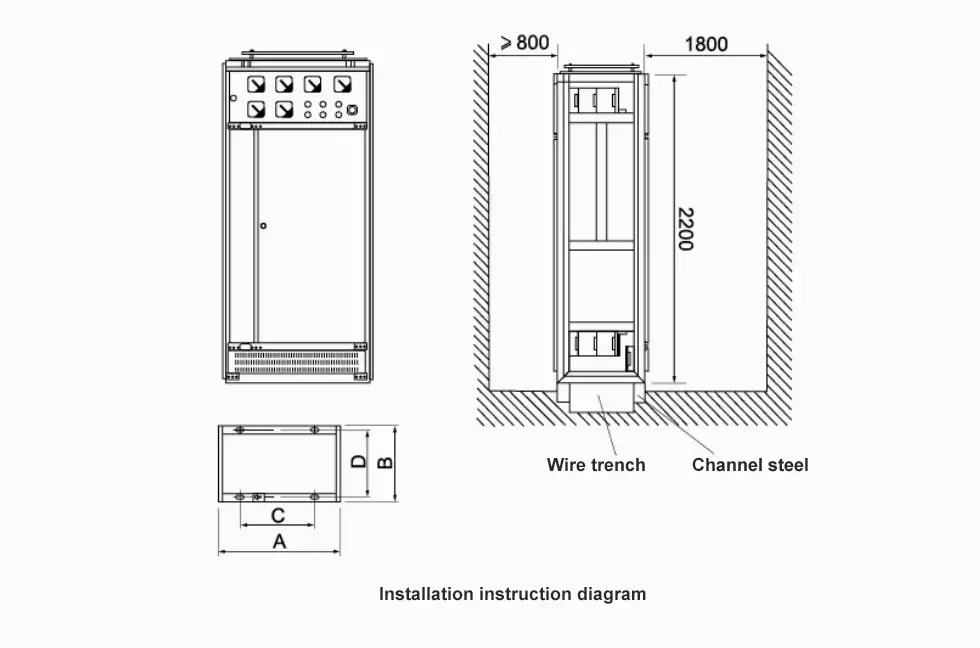

Wygląd i schemat instrukcji instalacji
