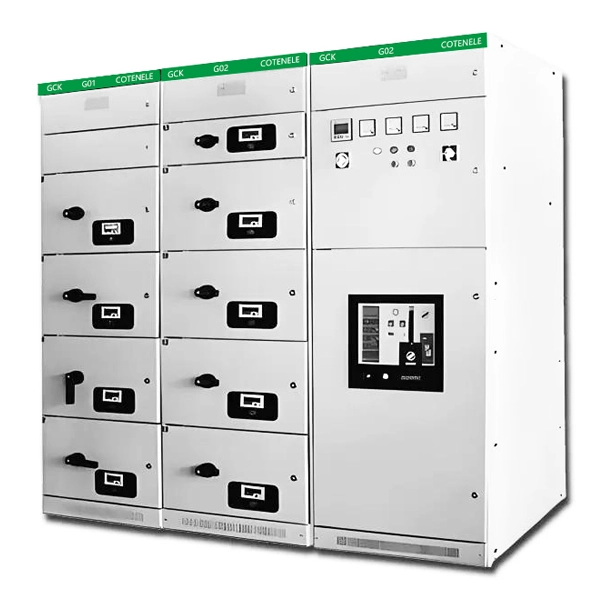

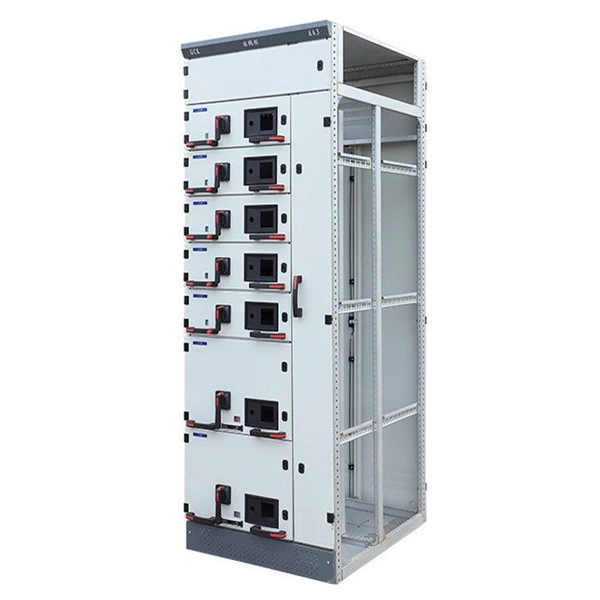

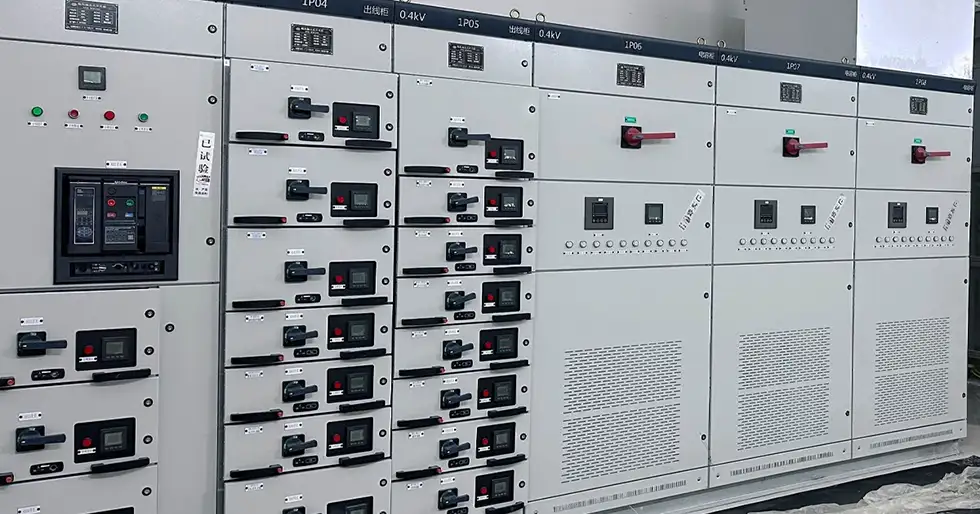

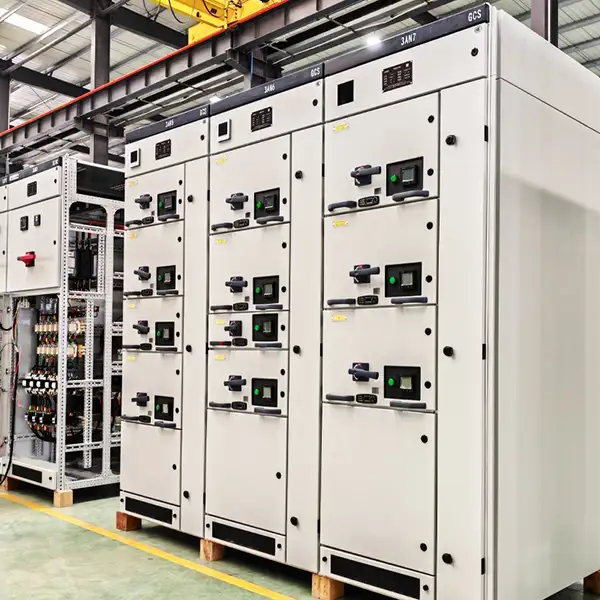

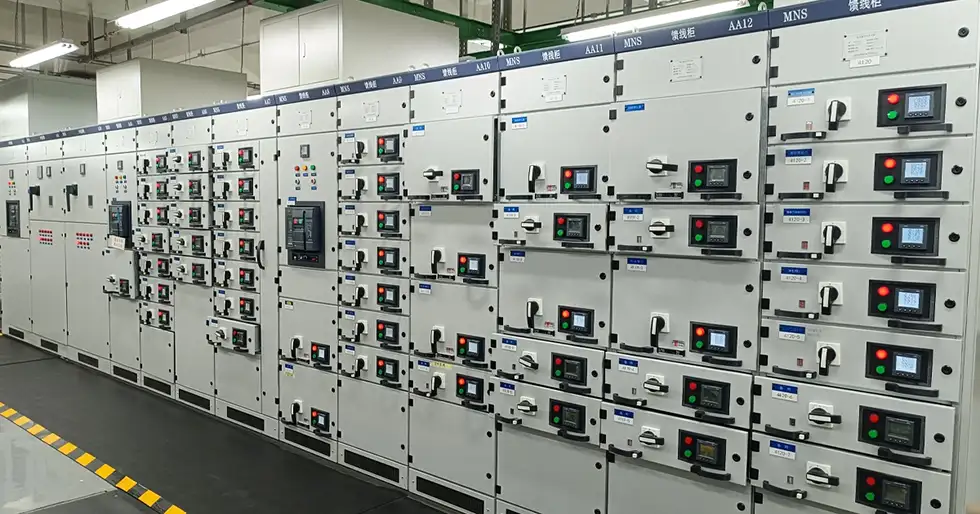

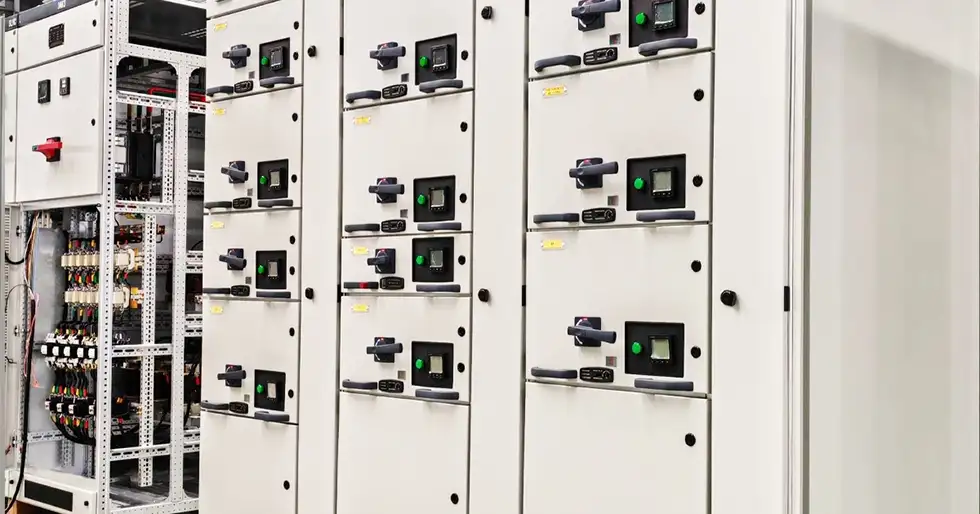

Rozdzielnica niskiego napięcia GCK wysuwna

Wysuwna rozdzielnica niskiego napięcia GCK produkowana przez firmę Cotenele to domowa rozdzielnica wysuwna niskiego napięcia, szeroko stosowana do dystrybucji energii i sterowania silnikami w elektrowniach, przedsiębiorstwach przemysłowych i wieżowcach.

Ta rozdzielnica niskiego napięcia ma konstrukcję modułową z oddzielnymi przedziałami na szyny zbiorcze, jednostki funkcjonalne i kable, co zwiększa bezpieczeństwo pracy. Każdy moduł szufladowy ma trzy pozycje — „podłączony”, „testowy” i „odłączony” — umożliwiając konserwację obwodu bez odłączania zasilania od głównej szyny zbiorczej.

Rozdzielnica niskiego napięcia GCK w wersji wysuwnej charakteryzuje się znamionowym napięciem izolacji do 660 V, prądem znamionowym poziomej szyny zbiorczej do 4000 A i dużą wytrzymałością krótkotrwałą. W porównaniu z typami GCS lub MNS, GCK oferuje bardziej zwartą konstrukcję i niższy koszt, co czyni go idealnym do zastosowań wrażliwych na koszty.

Rutynowa konserwacja obejmuje czyszczenie sprzętu, sprawdzanie przegrzania połączeń kablowych i sprawdzanie zużycia jednostek wtykowych, aby zapewnić długoterminową stabilną pracę.

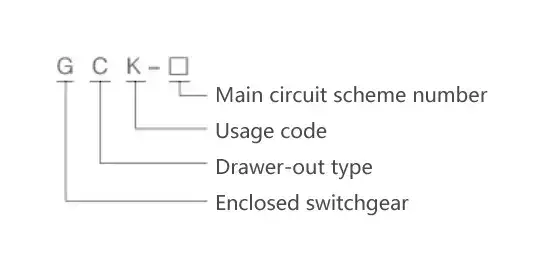

Model i znaczenia

Główne parametry techniczne

Środowiska operacyjne

1. Wysokość nie może przekraczać 2000 m n.p.m.

2. Temperatura otoczenia nie może być wyższa niż +40°C, przy średniej dobowej temperaturze nie przekraczającej +35°C i nie niższa niż –50°C.

3. Wymagania atmosferyczne:Powietrze musi być czyste. Wilgotność względna nie powinna przekraczać 50% w temperaturze +40°C. W niższych temperaturach dopuszczalna jest wyższa wilgotność względna – na przykład 90% przy +20°C.

4. Sprzęt należy instalować w miejscach wolnych od ognia, zagrożenia wybuchem, poważnych zanieczyszczeń, korozji chemicznej lub intensywnych wibracji.

5. Dopuszczalne nachylenie względem płaszczyzny pionowej nie może przekraczać 5°.

6. Produkt nadaje się do transportu i przechowywania w temperaturze od –25°C do +55°C, a krótkotrwale (nie dłużej niż 24 h) do +70°C.

Jeżeli powyższe warunki nie mogą zostać spełnione, użytkownik powinien poinformować producenta w momencie składania zamówienia, w celu osiągnięcia wzajemnego porozumienia.

Struktury Produktów

1. Podstawowe ramy

Wysuwna rozdzielnica niskiego napięcia GCK ma modułową konstrukcję połączeń śrubowych. Wszystkie elementy ramy są łączone śrubami, tworząc ramę podstawową. Następnie dodawane są kolejno drzwi, panele, ścianki działowe, szuflady, wsporniki montażowe, szyny zbiorcze i komponenty elektryczne, aby zakończyć montaż.

2. Charakterystyka ramy

W ramie zastosowano kształtowniki stalowe połączone z trójwymiarowymi wspornikami kątowymi. Wszystkie połączenia są skręcane (bez spawania), co eliminuje odkształcenia spawalnicze i naprężenia własne, poprawiając tym samym dokładność montażu. Otwory montażowe w ramie i częściach są wykonane w siatce modułowej 20 mm (E = 20 mm).

3. Obróbka powierzchniowa

Wewnętrzne elementy konstrukcyjne są ocynkowane. Części zewnętrzne są trawione, fosforanowane, a następnie pokrywane elektrostatycznym proszkiem epoksydowym.

4. Centrum zasilania (PC) – jednostka przychodząca

(1) Część górna:poziomy przedział szyn zbiorczych.

(2) Poniżej:przedział wyłącznika.

(3) Wyłączniki mogą być typu krajowego (np. seria DW15C, ME) lub typu importowanego (np. seria F ABB, w tym wyłączniki inteligentne).

(4) W przypadku modułu wejściowego komputera PC z obwodem głównym montowanym z tyłu (wraz ze złączem magistrali):

630 A – 1600 A → wielkość szafy:800 (szer.) × 1000 (gł.) × 2200 (wys.) mm.

Bez obwodu montowanego z tyłu:800 × 800 × 2200 mm.

(5) Dla 1600 A – 3150 A:

Z obwodem montowanym z tyłu:1000 × 1000 × 2200 mm.

Bez obwodu montowanego z tyłu:1000 × 800 × 2200 mm.

5. Centrum zasilania (PC) – jednostka zasilająca

Konstrukcja podobna do jednostki przychodzącej. Dla prądów zasilających w zakresie 630 A – 1600 A w jednej szafce (1000 × 1000 × 2200 mm) mieszczą się dwa pionowo ułożone obwody.

6. Centrum sterowania silnikiem (MCC) – dwie opcje montażu

Montaż naścienny (dostęp z tyłu, dostępny tylko od przodu):

Szczyt:poziome szyny zbiorcze. Poniżej: powierzchnia modułu funkcjonalnego szuflady (szerokość 600 mm, wysokość 1840 mm). Lewa strona – szafki szufladowe; prawa strona – obszar wyjścia kabla o szerokości 200 mm. Wymiary szafki: 800 (szer.) × 500 (gł.) × 2200 (wys.) mm.

Wolnostojące (dostępne z obu stron):

Szerokość szafki 600 mm; obszar wyjścia kabla z tyłu. Rozmiar szafki:600 (szer.) × 800 lub 1000 (gł.) × 2200 (wys.) mm. Aby dopasować szafy komputerowe, zaleca się głębokość 1000 mm.

Po wysunięciu szuflady żadne części pod napięciem nie pozostają odsłonięte, co zapewnia bezpieczeństwo.

7. Blokowanie i wymienność szuflad

Moduł szufladowy i jego drzwiczki są mechanicznie blokowane za pomocą głównego mechanizmu sterującego wyłącznikiem. Gdy główny wyłącznik jest zamknięty, nie można otworzyć drzwi. Mechanizm można zablokować na kłódkę w pozycji zamkniętej lub otwartej.

Przedziały oddzielone są metalowymi przegrodami. Szuflady są w pełni wymienne.

Trzy pozycje:podłączony, przetestowany i odłączony. Szuflada zatrzaskuje się automatycznie w każdej pozycji; pociągnięcie lewej płytki bocznej powoduje zwolnienie zatrzasku i przejście do następnej pozycji. Funkcja zapobiegająca upadkowi zapobiega upadkowi szuflady po całkowitym wysunięciu.

8. Stałe przedziały (np. kompensacja kondensatorów, pomiary)

Szafki stałe mają takie same wymiary zewnętrzne i poziomy układ szyn zbiorczych jak jednostki szufladowe, co pozwala na ich montaż obok siebie.

9. System szyn zbiorczych – trójfazowy, pięcioprzewodowy

Szyny poziome:szyna pojedyncza dla prądu znamionowego ≤1250 A; podwójne szyny zbiorcze dla >1250 A.

Połączenia między sąsiednimi szafkami wykorzystują bloki łączące.

Pionowe szyny zbiorcze są zamknięte w obudowach z poliwęglanu, z wewnętrznymi przegrodami ograniczającymi propagację łuku.

Szyna neutralna (N) znajduje się w przedniej górnej części szafy.

Szyna uziemienia ochronnego (PE) znajduje się na dole i jest połączona z przegrodami szafy oraz drzwiami, zapewniając ciągłość uziemienia.

10. Wentylacja i ochrona

W górnej i dolnej części szafy znajdują się naturalne otwory wentylacyjne, które nie zmniejszają poziomu ochrony obudowy.

Stopień ochrony obudowy to IP40.

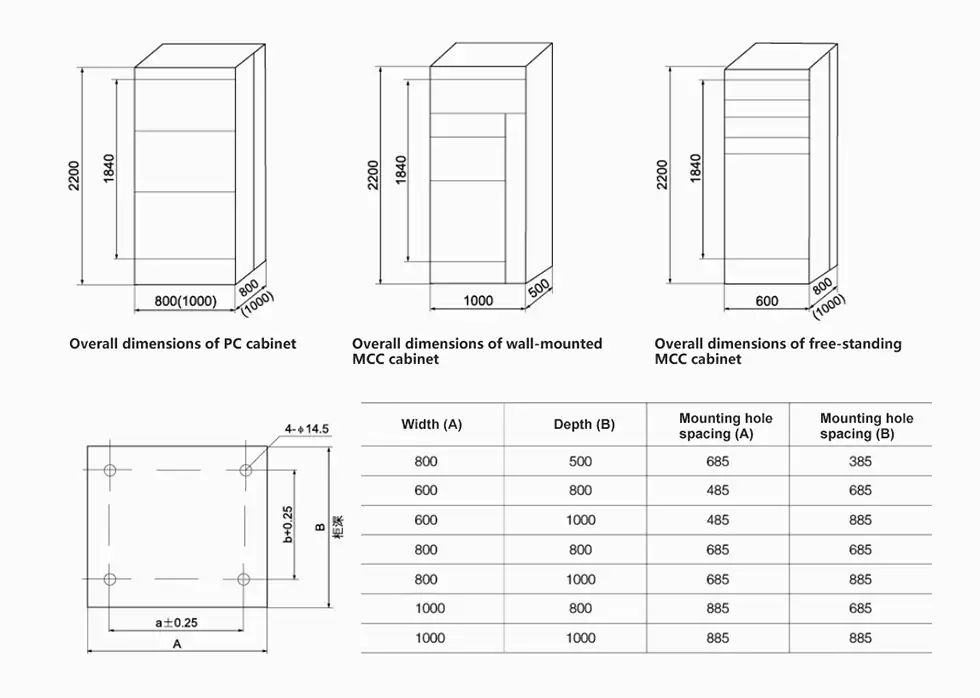

Wymiary całkowite i montażowe

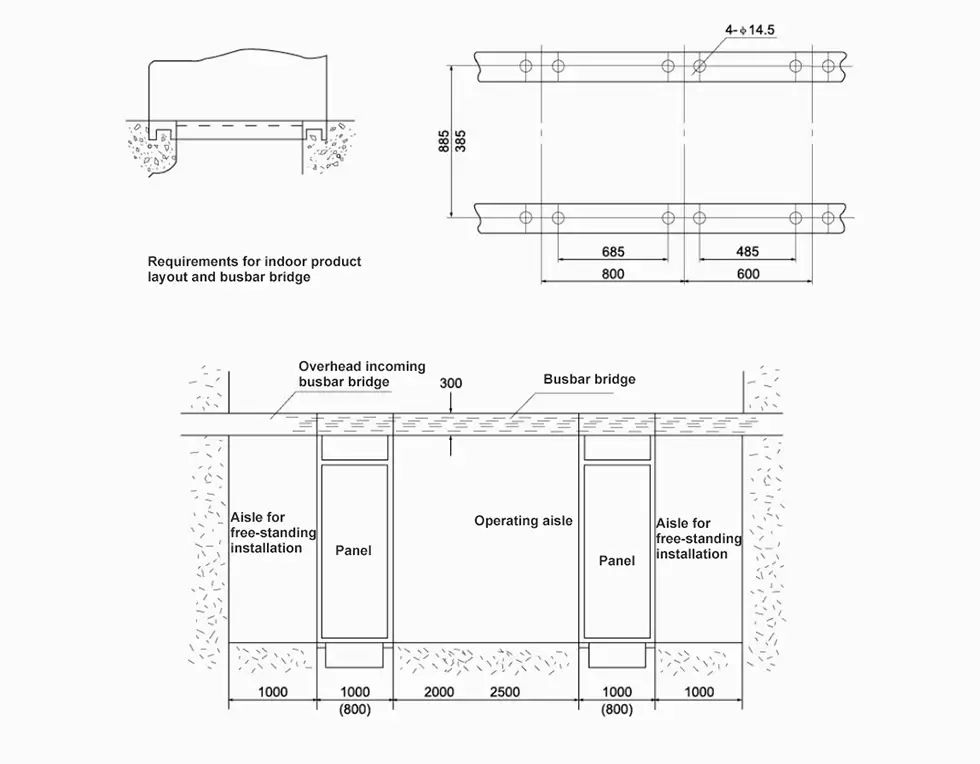

Szafka z szufladami GCK – schemat montażu fundamentu

Uwaga: Na życzenie użytkownika w naszej firmie dostępne są różne formy mostów szynowych.

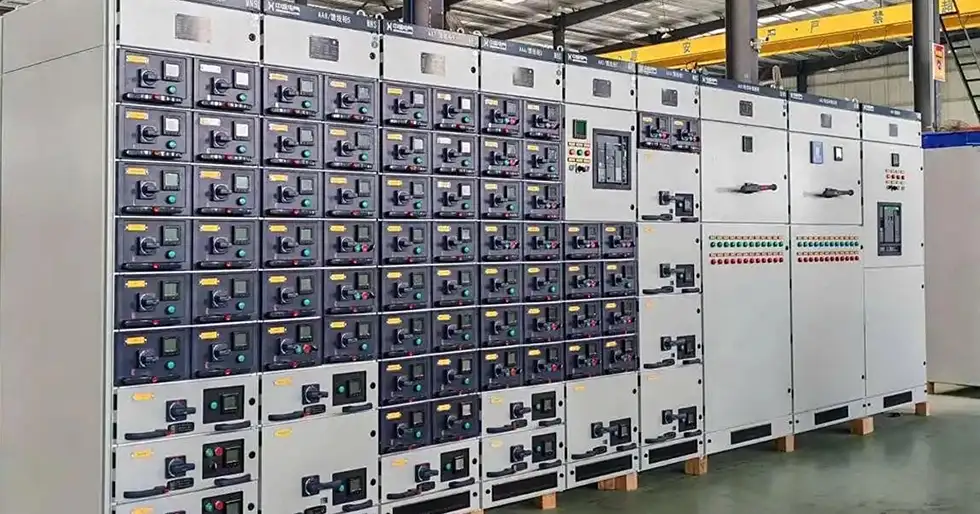

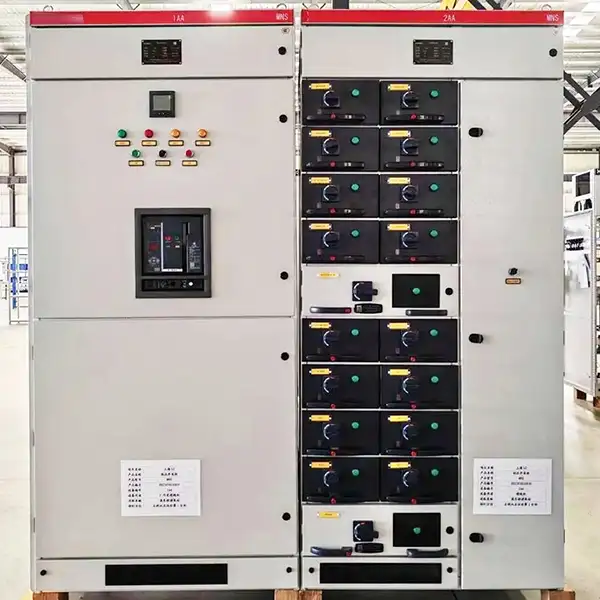

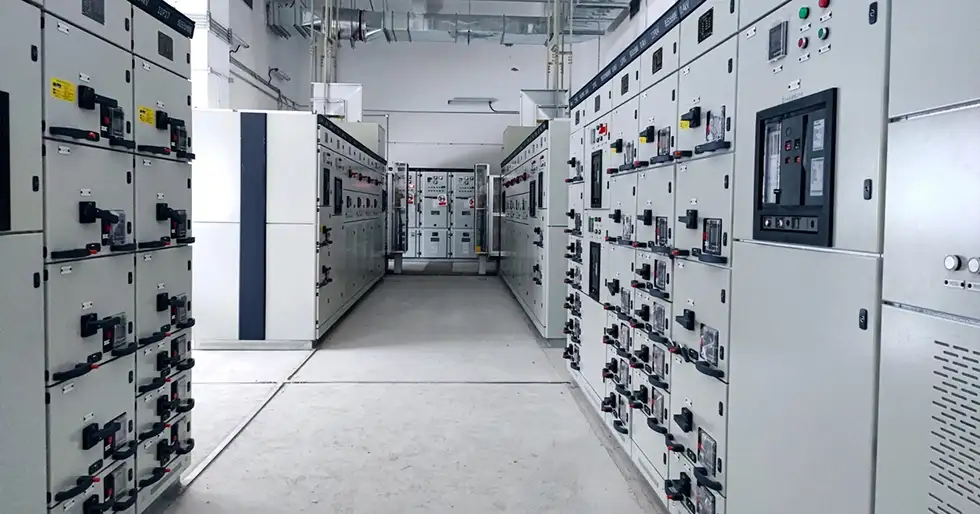

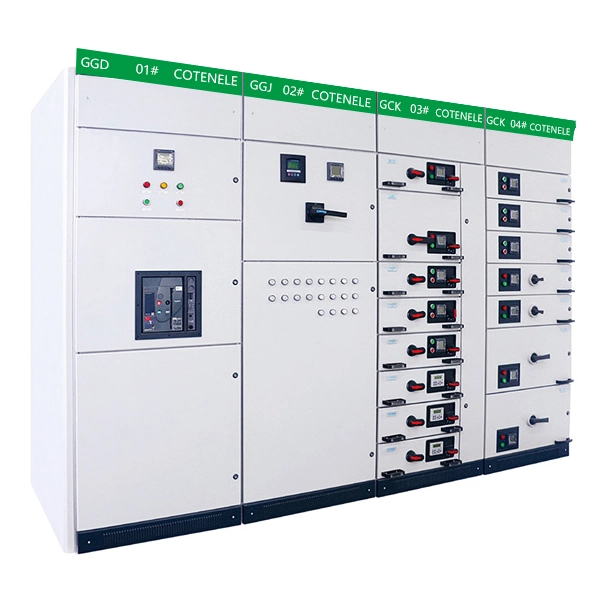

Produkty pokazują
