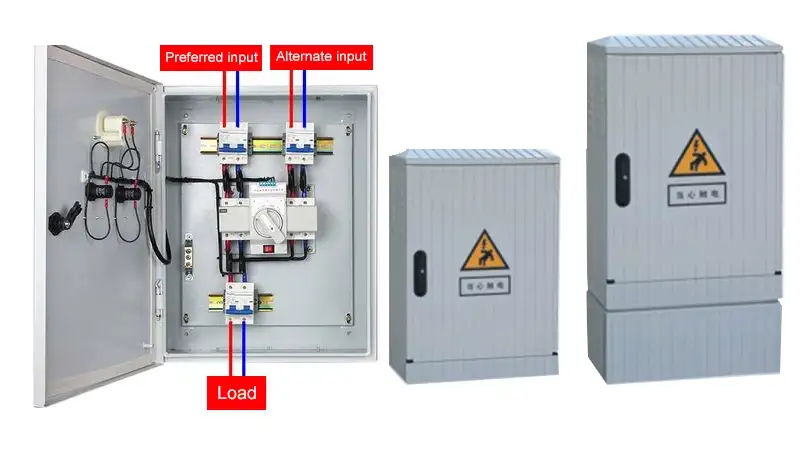

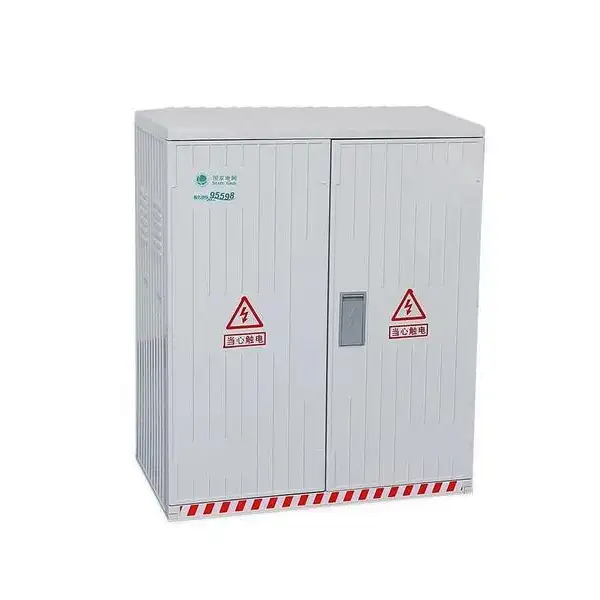

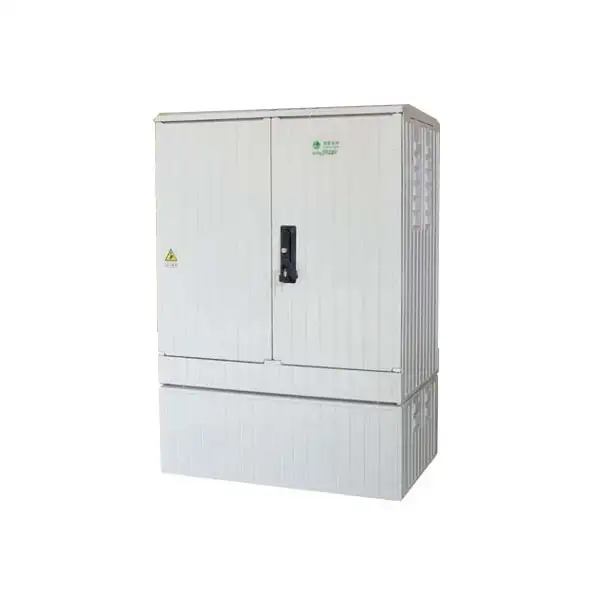

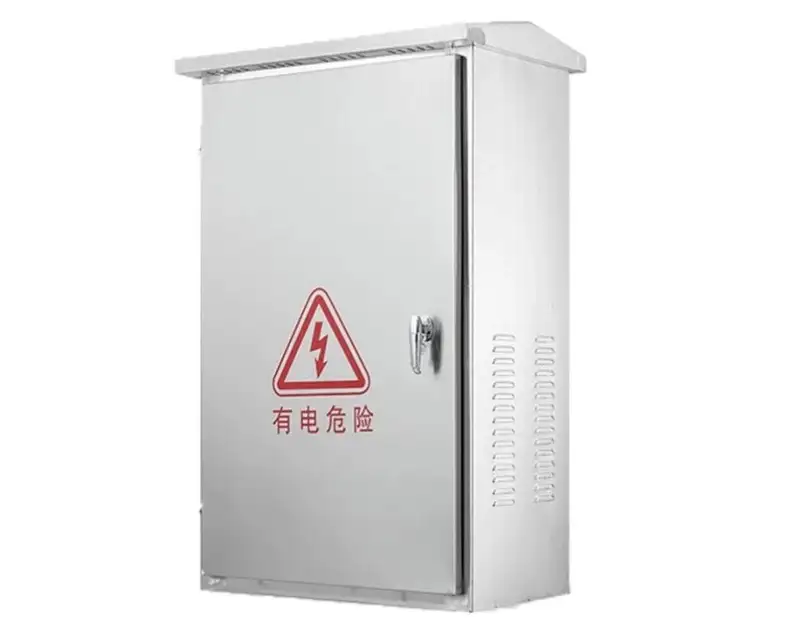

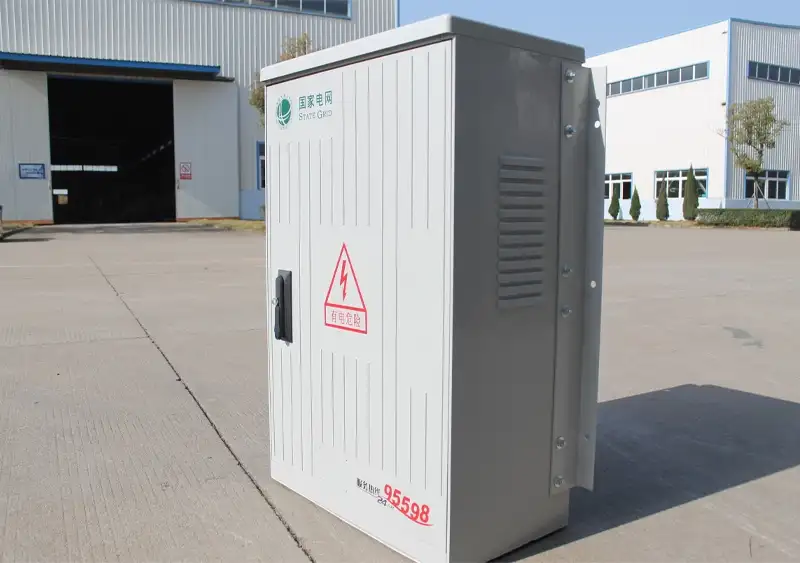

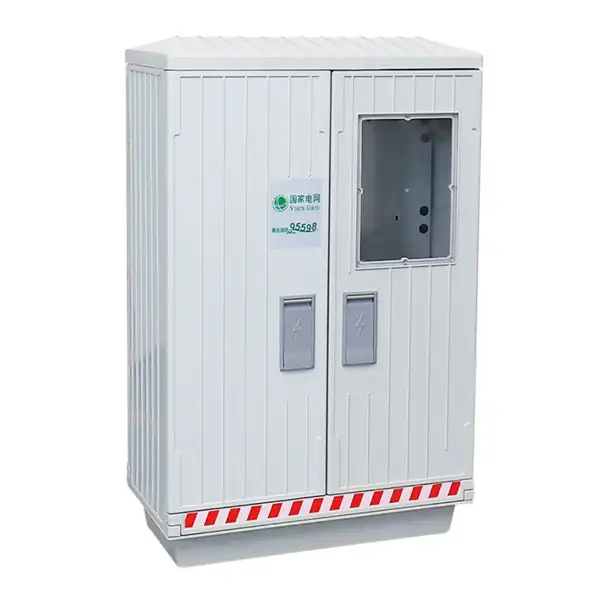

Skrzynka przyłączeniowa kabli niskiego napięcia

Skrzynka przyłączeniowa kabla niskiego napięcia jest jednym z głównych produktów Cotenele. Obudowa skrzynki rozdzielczej kabli niskiego napięcia KDF1-Q-S jest wytwarzana z materiału kompozytowego SMC przy użyciu formowania tłocznego w wysokiej temperaturze. Charakteryzuje się doskonałą odpornością na uderzenia, wytrzymałością na zginanie, odpornością na starzenie, odpornością na ścieranie, odpornością na korozję, trwałością estetyczną i wygodną instalacją. Charakteryzuje się również wysoką wytrzymałością izolacji, odpornością na łuk elektryczny i wysoką ognioodpornością.

Obudowa w pełni spełnia wymagania różnych trudnych środowisk i lokalizacji w projektach inżynierii zewnętrznej. Wewnątrz skrzynki można umieścić rozłączniki bezpiecznikowe typu nożowego, wyłączniki kompaktowe, wyłączniki szynowe (lub rozłączniki bezpiecznikowe), systemy szyn zbiorczych itp. Nadaje się do przesyłu i dystrybucji energii w miejscach publicznych, takich jak renowacje miejskich i wiejskich sieci elektroenergetycznych, inżynierii miejskiej, wspólnot mieszkaniowych, wieżowców itp., służąc do kontroli i ochrony suchych obwodów kablowych i linii zasilających.

Główne parametry techniczne

Warunki pracy

1. Temperatura otoczenia nie może przekraczać +45°C i nie może być niższa niż -35°C, a średnia różnica temperatur w ciągu doby nie może być większa niż 35°C.

2. Wysokość miejsca instalacji nie może przekraczać 2000 m.

3. Wilgotność względna otaczającego powietrza nie powinna przekraczać 50% przy maksymalnej temperaturze +45°C. W niższych temperaturach dopuszczalna jest wyższa wilgotność względna powietrza (np. 80% przy +22°C). Należy uwzględnić możliwe skutki sporadycznej kondensacji spowodowanej zmianami temperatury.

4. Urządzenie należy zainstalować w miejscu wolnym od silnych wibracji i uderzeń oraz w którym elementy elektryczne nie będą podatne na korozję.

5. W przypadku stosowania w szczególnych warunkach środowiskowych kwestię należy rozstrzygnąć w drodze konsultacji pomiędzy użytkownikiem a naszą firmą.

Jakie są podstawowe funkcje puszki przyłączeniowej niskiego napięcia?

Podstawowe funkcje skrzynki przyłączeniowej kabla niskiego napięcia są następujące:

1. Funkcja gwintowania/pobudzania kabla:W pobliżu odbiornika mocy można zastosować skrzynki rozdzielcze, aby podzielić główne kable zasilające o dużym przekroju na kilka kabli o mniejszych sekcjach, z których każdy dostarcza energię różnym użytkownikom. Pozwala to uniknąć marnowania czasu na układanie grubych kabli na całej trasie.

2. Funkcja przejścia/połączenia kablowego:W przypadku, gdy odległość przesyłu mocy jest duża, a długość pojedynczego kabla jest niewystarczająca, do podłączenia przekaźnika konieczne jest zastosowanie skrzynki rozdzielczej. W porównaniu do stosowania wielu złączy kablowych, zastosowanie skrzynki rozdzielczej do połączeń na liniach powyżej 1000 metrów sprawi, że system będzie bardziej niezawodny i bezpieczny.

Jakie są zalety produktu?

1. Wygląd:Obudowa puszki przyłączeniowej kabla niskiego napięcia charakteryzuje się wyrafinowaniem i estetyką, przy niewielkich rozmiarach, lekkości i łatwej instalacji, konstrukcja zewnętrzna jest zwarta i spełnia wymagania dotyczące drogi upływu.

2. Bezpieczeństwo:Obudowa skrzynki rozdzielczej charakteryzuje się wysoką rezystancją izolacji i dużą wytrzymałością dielektryczną o częstotliwości sieciowej. który zapewnia wysoki współczynnik bezpieczeństwa i jest preferowanym produktem przy renowacji sieci elektroenergetycznych.

3. Odporność na korozję:Ta puszka przyłączeniowa kabla ma doskonałą odporność na korozję, jest w stanie wytrzymać korozję powodowaną przez rozcieńczone kwasy, zasady i sole. Wykazuje również dużą odporność na różne oleje, rozpuszczalniki organiczne i wodę morską.

4. Długoterminowa żywotność:Ta skrzynka rozdzielcza niskiego napięcia zapewnia wyjątkową odporność na starzenie i żywotność przekraczającą 30 lat.

5. Solidny i trwały:Ta rozdzielnica niskiego napięcia zapewnia dobrą odporność na uderzenia i łatwość obróbki mechanicznej oraz nie ulega łatwo uszkodzeniu.

6. Łatwa instalacja:Izolacja obudowy skrzynki rozdzielczej niskiego napięcia nie wymaga uziemienia, co ułatwia montaż i pozwala zaoszczędzić znaczną siłę roboczą i zasoby materiałowe.

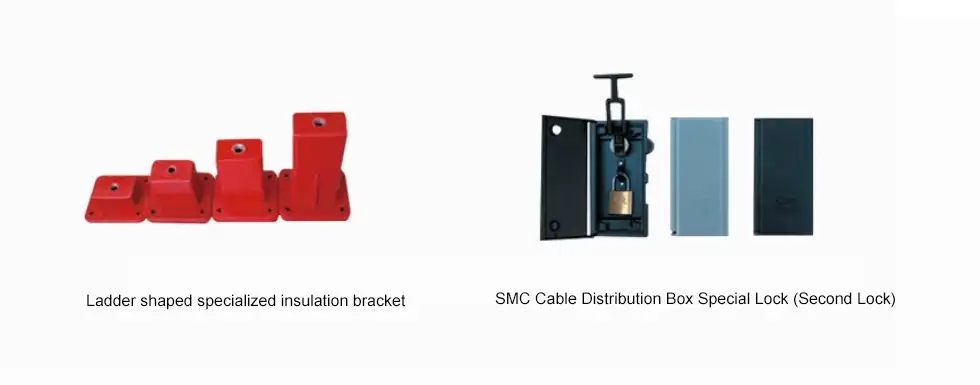

7. Blokada:Skrzynka wyposażona jest w dedykowane wsporniki izolacyjne wewnątrz oraz specjalny zamek (z drugą kłódką) na drzwiach.

Struktura i komponenty produktów

1. Obudowa/pudełko:Obudowa jest zewnętrzną konstrukcją zabezpieczającą. Musi spełniać standardy ochrony, takie jak odporność na deszcz, kurz, bryzgoszczelność itp., aby zapewnić ochronę elementów wewnętrznych przed niekorzystnymi warunkami pogodowymi i środowiskiem.

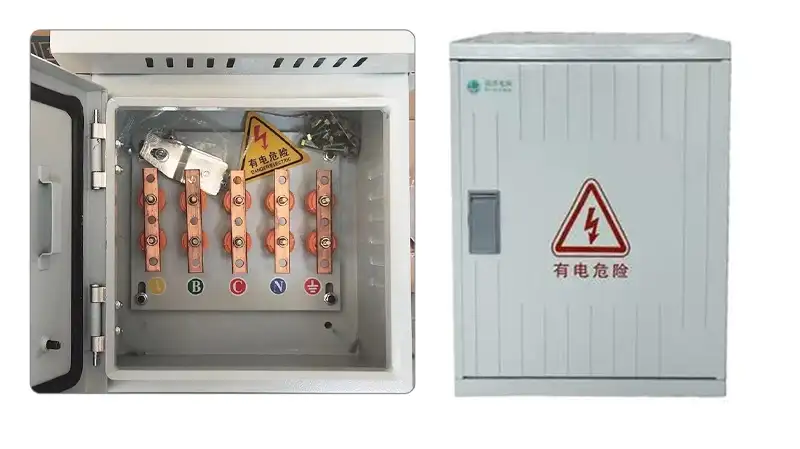

2. System szyn zbiorczych:System szyn zbiorczych to podstawowy element wewnętrzny służący do gromadzenia i dystrybucji prądu, którym są zazwyczaj miedziane szyny zbiorcze lub przewody. Jest to główny kanał dystrybucji energii.

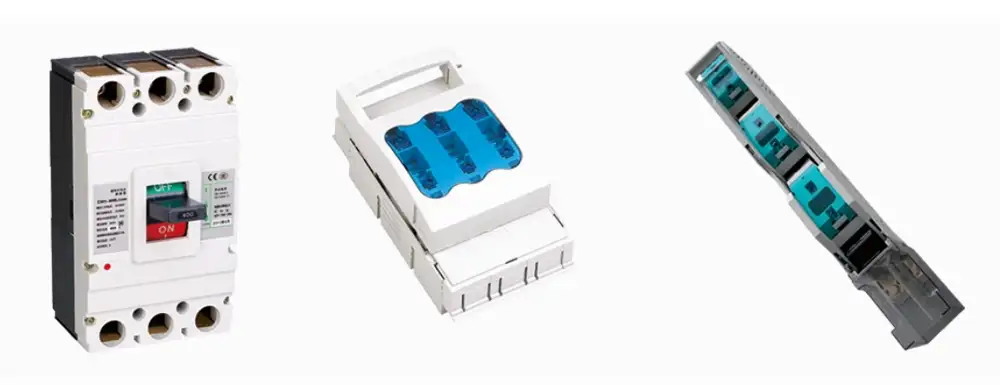

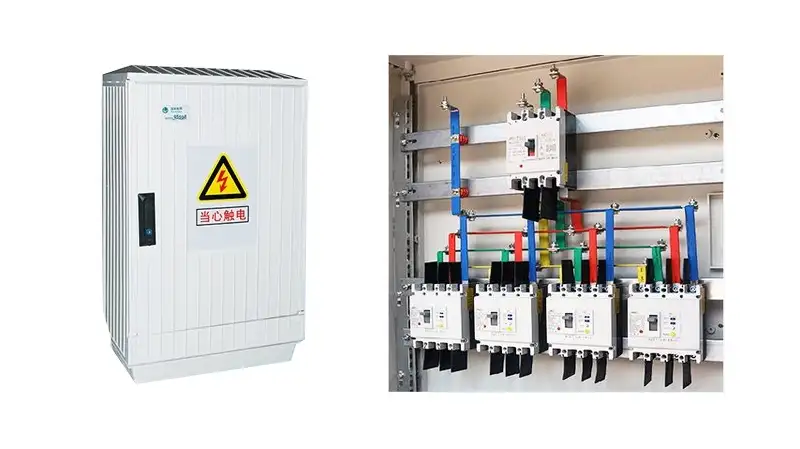

3. Urządzenia przełączające i zabezpieczające:Zaawansowane skrzynki rozdzielcze wyposażone są w elementy takie jak rozłączniki, bezpieczniki czy wyłączniki automatyczne, które służą do kontroli obwodów oraz ochrony przed przeciążeniami i zwarciami.

4. Złącza kablowe i akcesoria:Akcesoria obejmują zaciski, trójniki i inne akcesoria do łączenia kabli przychodzących i wychodzących. Otwory w dolnej części umożliwiające wejście/wyjście kabla są wyposażone w elementy uszczelniające, aby zapewnić stopień ochrony.

5. System uziemiający:Aby zapewnić bezpieczeństwo operatora, skrzynka rozdzielcza niskiego napięcia zawiera wewnętrzną szynę uziemiającą (szynę PE). Wszystkie części metalowe, które mogą znaleźć się pod napięciem, muszą być niezawodnie uziemione.

Klasyfikacja produktów

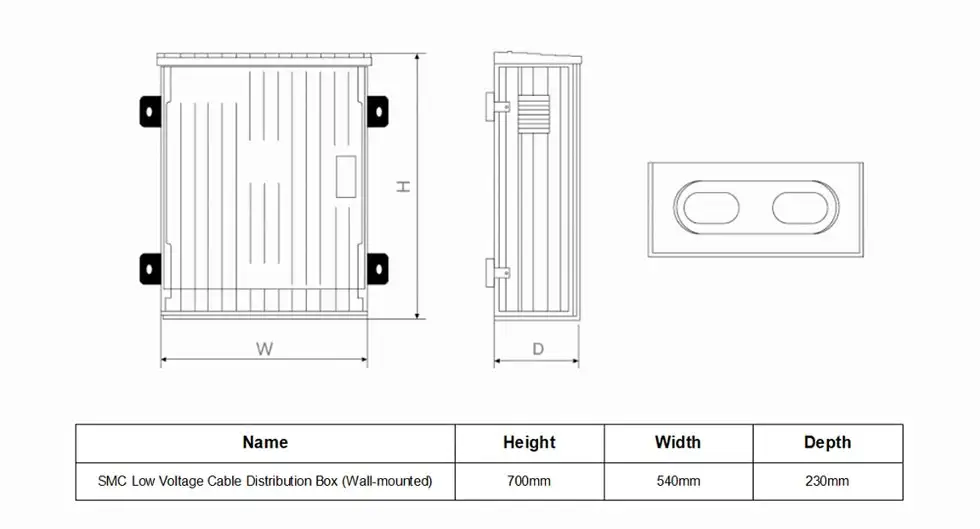

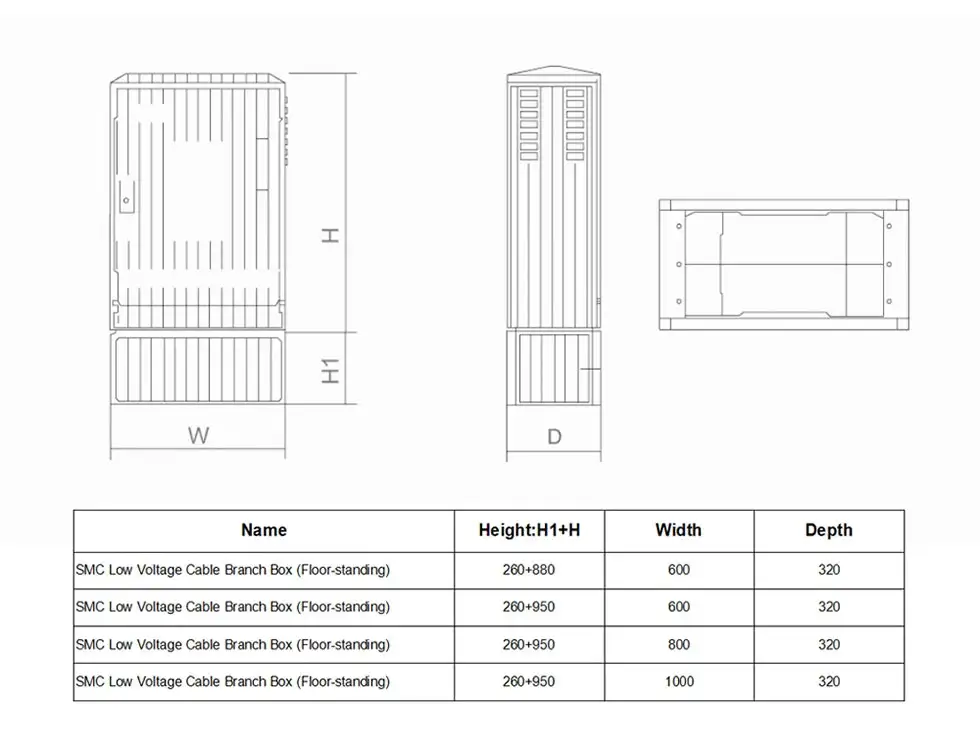

Produkty Wygląd i wymiary

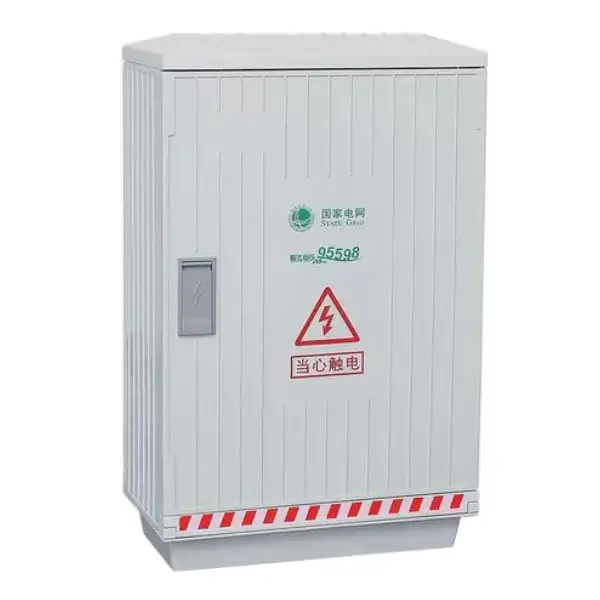

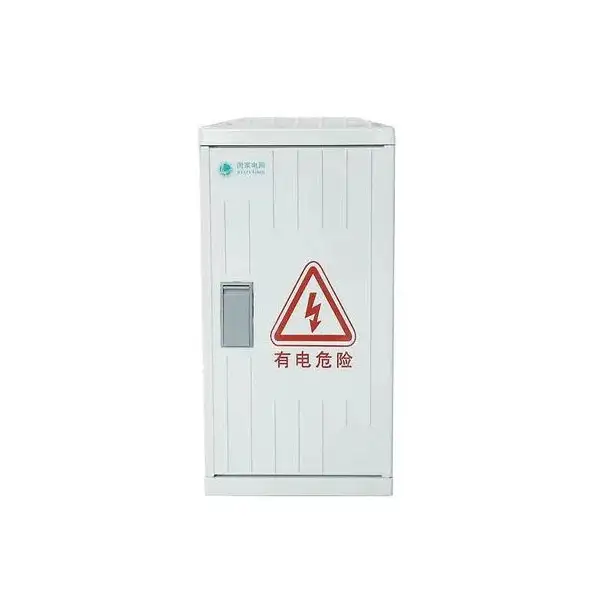

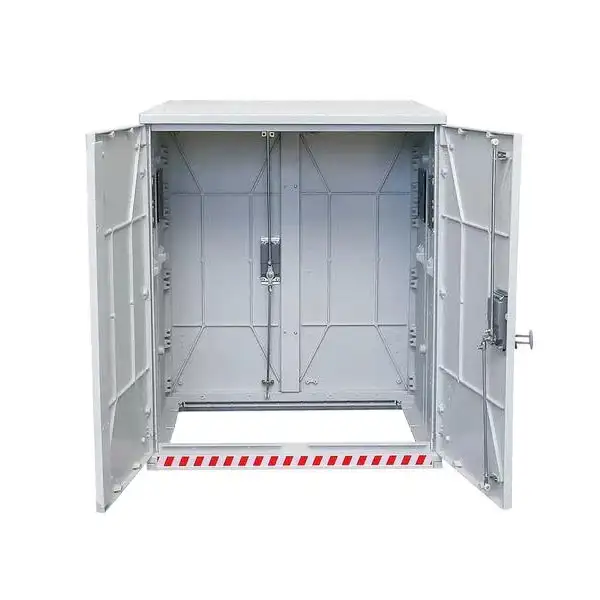

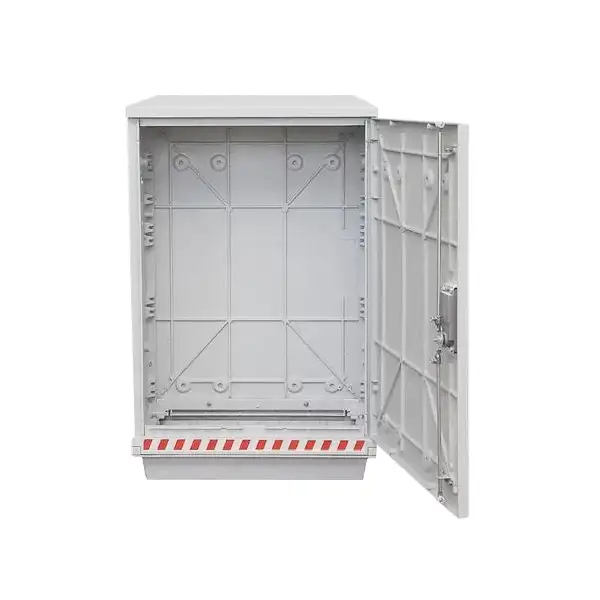

Produkty pokazują
