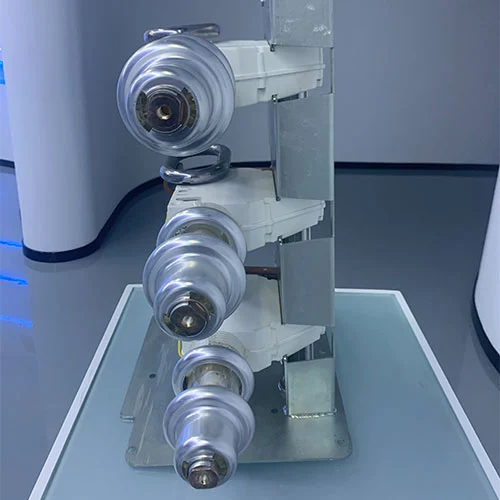

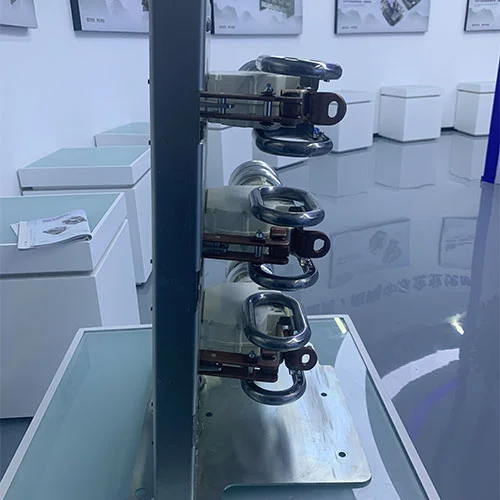

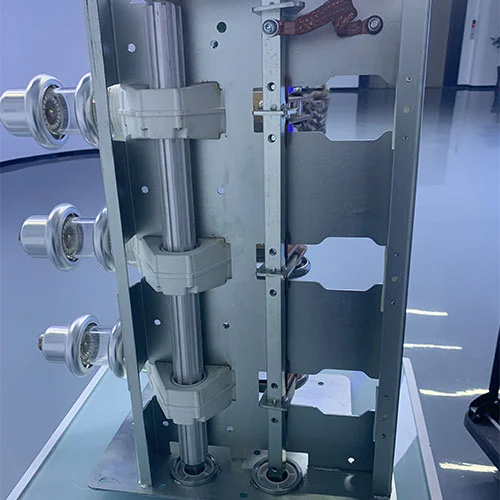

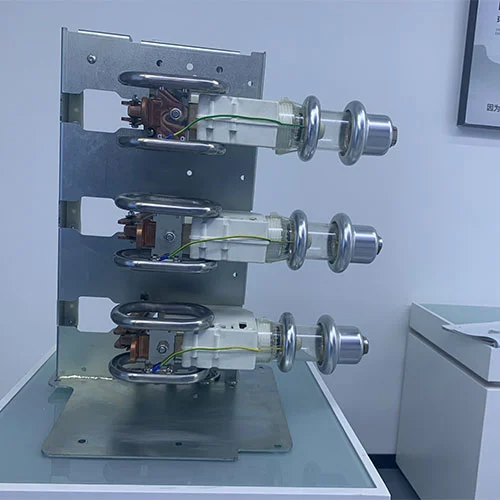

Wewnętrzny wyłącznik obciążenia średniego napięcia 33KV

W systemie dystrybucji energii potrzebujemy nie tylko niezawodności i bezpieczeństwa, ale także odpowiedzialności za środowisko. Wewnętrzny rozłącznik obciążenia średniego napięcia 33 KV jest bardzo ważnym elementem w tej dziedzinie, szczególnie w przypadku ekologicznej rozdzielnicy. Te rozłączniki obciążenia służą do wydajnego i bezpiecznego przerywania obwodów w systemach średniego napięcia, są bardzo ważne dla kontroli mocy i ochrony. Te rozłączniki obciążenia są wyposażone w zaawansowane, przyjazne dla środowiska technologie gaszenia łuku i mają kompaktowe, trwałe funkcje. Obecnie rozłączniki obciążenia są szeroko stosowane do zrównoważonego zarządzania energią w zastosowaniach przemysłowych, komercyjnych i użyteczności publicznej, są zgodne ze światowymi trendami zielonej infrastruktury elektrycznej.

Model produktu

Co to jest wyłącznik obciążenia?

Wewnętrzny wyłącznik obciążenia średniego napięcia o napięciu 33 kV jest elektrycznym urządzeniem przełączającym, które zwykle służy do wytwarzania, przenoszenia i przerywania prądów w normalnych warunkach obwodu. Najważniejszą rzeczą jest to, że może on również przewodzić prąd przez określony czas w nietypowych warunkach, takich jak zwarcia, często w połączeniu z użyciem bezpieczników. Podstawową funkcją rozłącznika obciążenia jest bezpieczne izolowanie i odłączanie od zasilania sekcji sieci średniego napięcia w celu konserwacji lub zmian konfiguracji. W odróżnieniu od wyłączników, które służą do przerywania wysokich prądów zwarciowych, LBS służy do niezawodnego przerywania prądów obciążenia (normalny prąd roboczy). Rozłącznik obciążenia jest ważnym elementem jednostek głównych pierścieniowych (RMU) i rozdzielnic wewnętrznych systemu dystrybucji energii, który może zapewnić elastyczność operacyjną i ochronę.

Jaka jest klasyfikacja rozłączników obciążenia

Rozłączniki obciążenia są ogólnie klasyfikowane w oparciu o medium stosowane do izolacji i wygaszenia łuku:

Wyłącznik obciążenia próżniowego: Medium izolujące i gaszące łuk jest medium próżniowe. Kiedy styki się rozłączą, łuk szybko gaśnie. Ten typ środka izolującego i gaszącego łuk zapewnia doskonałą wydajność gaszenia łuku, a te rozłączniki obciążenia charakteryzują się wysoką wytrzymałością mechaniczną, minimalną konserwacją i są przyjazne dla środowiska.

Rozłącznik obciążenia SF6: Medium izolującym i gaszącym łuk w tego typu rozłącznikach obciążenia jest gazowy sześciofluorek siarki (SF6). Gaz SF6 ma wysoką wytrzymałość dielektryczną, która jest odpowiednia dla bardzo zwartej konstrukcji, a tego typu rozłączniki obciążenia mają duże zalety w zastosowaniach o wyższym napięciu. Rozłącznik obciążenia SF6 ma konstrukcję uszczelnioną na cały okres eksploatacji, aby zminimalizować obsługę gazu.

Rozłącznik obciążenia powietrzem: Rozłącznik obciążenia powietrzem wykorzystuje powietrze z otoczenia jako środek izolujący i gaszący łuk. Zwykle tego typu rozłącznik obciążenia jest wyposażony w mechanizm wspomagany sprężyną, aby szybko rozciągać i chłodzić łuk. Ten środek izolujący i gaszący łuk jest solidny, ekonomiczny i niezawodny i nadaje się do ogólnych kompaktowych rozdzielnic wewnętrznych.

Wybór typu rozłącznika obciążenia opiera się na poziomie napięcia, wymaganej zdolności przerywania, uwarunkowaniach środowiskowych i ograniczeniach przestrzennych w rozdzielnicy.

Zakres zastosowania wyłączników próżniowych

Parametry techniczne

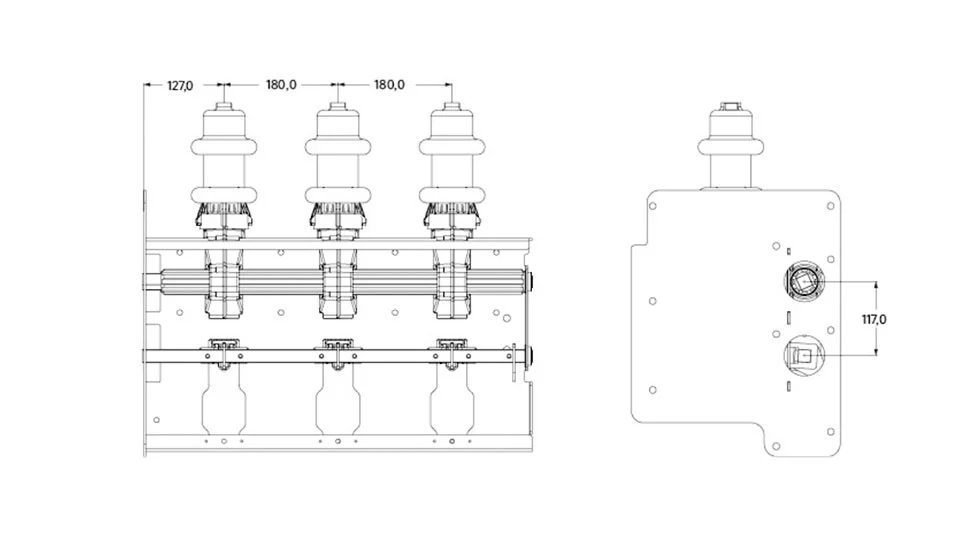

Wygląd i wymiary

Aplikacje

Wewnętrzny rozłącznik obciążenia średniego napięcia 33 kV nadaje się do szerokiej gamy gałęzi przemysłu i zastosowań, zapewniając klientom bezpieczne, niezawodne i wygodne rozwiązania w zakresie zarządzania energią:

1.Zakłady przemysłowe i produkcyjne

Ten rozłącznik obciążenia jest zwykle używany do bezpiecznego izolowania zasilaczy od sprzętu elektrycznego, transformatorów i baterii kondensatorów oraz do zapewnienia ciągłości działania i bezpieczeństwa personelu podczas konserwacji sprzętu elektrycznego.

2. Kompleksy handlowe i budynki krytyczne

W szpitalach, centrach danych i dużych biurach zapewniają bezpieczną segmentację zasilania, zapewniającą nieprzerwane dostawy i łatwe zarządzanie obwodami.

3. Sieci użyteczności publicznej i dystrybucyjne

Stanowią podstawowy element podstacji wewnętrznych i jednostek RMU, umożliwiający bezpieczną konfigurację sieci, izolowanie uszkodzeń i ochronę transformatorów dystrybucyjnych.

4.Instalacje OZE

Do sterowania i izolowania obwodów w farmach fotowoltaicznych, połączeniach turbin wiatrowych i rozdzielnicach systemów magazynowania energii.

5.Infrastruktura publiczna

Rozłączniki obciążenia są zwykle stosowane w niezawodnych i bezpiecznych systemach dystrybucji energii w zasilaczach trakcji kolejowej, terminalach lotniskowych i obiektach podziemnych.

Charakterystyka produktu

Wewnętrzny rozłącznik obciążenia średniego napięcia serii KDK-40.5D/630-20 33KV do ekologicznej rozdzielnicy, wyprodukowany przez firmę Contenele, ma kilka kluczowych cech:

1. Zwiększone bezpieczeństwo

W tym przełączniku obciążenia zastosowano wysokowydajną technologię gaszenia łuku i niezawodny system blokady mechanicznej. Niektóre modele oferują również opcjonalny uziemnik, zapewniający maksymalną ochronę personelu i sprzętu, zapewniając bezpieczniejszą pracę na miejscu.

2. Projekt przyjazny dla środowiska

Przełączniki obciążenia Contenele wykorzystują technologię próżniową lub uszczelnione jednostki SF6, skutecznie zmniejszając wpływ na środowisko. Wykorzystują także materiały przyjazne dla środowiska, ucieleśniając koncepcję dystrybucji zielonej energii.

3. Zwarta konstrukcja

Kompaktowy rozmiar przełącznika pozwala na efektywną integrację z różnymi polami rozdzielnicy, oszczędzając miejsce i ułatwiając instalację i konserwację.

4. Elastyczna obsługa

Niezależnie od tego, czy potrzebujesz obsługi ręcznej, elektrycznej czy pneumatycznej, nasze przełączniki obciążenia oferują różnorodne zautomatyzowane rozwiązania sterujące, które można dostosować do różnych scenariuszy zastosowań.

5. Wysoka trwałość i niskie koszty utrzymania

Przełącznik charakteryzuje się precyzyjną konstrukcją oraz wysokiej jakości stykami i strukturą mechaniczną, co zapewnia długą żywotność elektryczną i mechaniczną, a jednocześnie wymaga minimalnej codziennej konserwacji, oszczędzając czas i koszty klientów.

6. Zintegrowane funkcje

Zwykle można go połączyć z bezpiecznikami ochronnymi w celu przerwania prądów zwarciowych, a także można go połączyć z czujnikami do monitorowania i sterowania inteligentną siecią, poprawiając niezawodność systemu.

7. Certyfikacja standardów międzynarodowych

Wewnętrzny rozłącznik obciążenia średniego napięcia 33 kV jest produkowany i testowany zgodnie z głównymi normami międzynarodowymi (takimi jak IEC i IEEE), aby zapewnić bezpieczeństwo i kompatybilność na rynku globalnym.

Często zadawane pytania

P1: Jaka jest główna różnica między rozłącznikiem obciążenia a wyłącznikiem automatycznym?

Odp.: Główną funkcją rozłącznika obciążenia jest przerywanie normalnych prądów obciążenia i zapewnienie bezpiecznej izolacji. Zwykle nie jest używany do samodzielnego przerywania dużych prądów zwarciowych (wymaga to bezpieczników rezerwowych). Wyłącznik automatyczny jest zwykle używany do automatycznego przerywania prądów zwarciowych zarówno obciążenia, jak i prądów zwarciowych o dużym natężeniu.

P2: Co jest bardziej przyjazne dla środowiska: próżnia czy SF6 LBS?

Odp.: Wyłączniki próżniowe są na ogół bardziej przyjazne dla środowiska, ponieważ nie zawierają gazu SF6. a próżnia jest trwale uszczelniona. Rozłączniki obciążenia SF6 zużywają minimalną ilość gazu w uszczelnionych, trwałych jednostkach, ale wyłącznik próżniowy pozostaje preferowanym wyborem w zastosowaniach najbardziej świadomych ekologicznie.

P3: Czy do ochrony transformatora można zastosować wewnętrzny rozłącznik obciążenia średniego napięcia 33 kV?

Odpowiedź: Tak. Rozłącznik obciążenia jest powszechnie używany jako główne urządzenie izolujące transformatora rozdzielczego. W połączeniu z odpowiednio dobranymi bezpiecznikami wysokiego napięcia (tworząc kombinację „rozłącznik-bezpiecznik”), rozłącznik obciążenia może zapewnić pełną ochronę transformatora przed uszkodzeniami przeciążeniowymi i zwarciowymi.

P4: Dlaczego warto wybrać napędzany silnikiem LBS zamiast ręcznego?

Odp.: Zmotoryzowane (elektryczne) działanie rozłączników obciążenia może być sterowane zdalnie, a rozłącznik obciążenia może być zintegrowany z systemami SCADA, inteligentnymi sieciami lub obsługiwany z bezpiecznej odległości. Zatem ta sytuacja może zwiększyć elastyczność operacyjną rozłącznika obciążenia, bezpieczeństwo i obsługuje funkcje automatyzacji.

P5: Jak często wewnętrzny wyłącznik obciążenia wymaga konserwacji?

Odp.: Nowoczesne, uszczelnione jednostki LBS (zwłaszcza próżniowe i uszczelnione SF6) charakteryzują się bardzo długimi okresami międzyobsługowymi przy minimalnej konserwacji. Podstawowa konserwacja zazwyczaj obejmuje kontrolę wzrokową, sprawdzenie działania mechanicznego i weryfikację zużycia styków, często trwającą kilka lat w normalnych warunkach pracy.

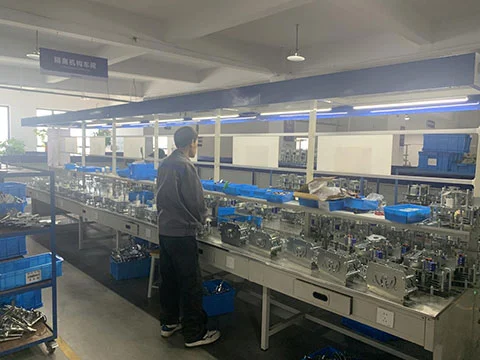

Warsztat fabryczny

Pokaz produktów
