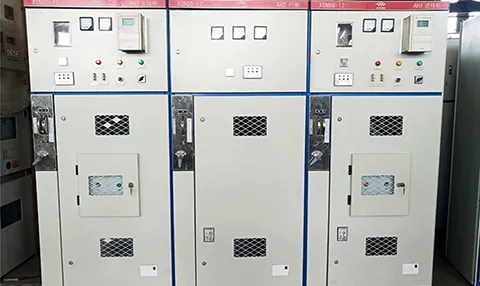

Jednostka główna pierścieniowa średniego napięcia 11KV RMU Rozdzielnica średniego napięcia
Cotenele jest dużym producentem i dostawcą pierścieniowych jednostek głównych średniego napięcia i ich wewnętrznych komponentów rdzeniowych w Chinach. Nasze jednostki RMU średniego napięcia eksportujemy głównie do regionów takich jak Europa i Bliski Wschód. Rozdzielnica SN z pierścieniem średniego napięcia 11 KV RMU serii XGN66-12 to wewnętrzna, stała rozdzielnica prądu przemiennego w metalowej obudowie, zaprojektowana dla trójfazowych systemów zasilania 3,6–40,5 kV, 50 Hz. Jest szeroko stosowany do dystrybucji energii, sterowania obwodami i ochrony w zastosowaniach takich jak podstacje, zakłady przemysłowe, wieżowce, wspólnoty mieszkaniowe i transformatory montowane na podkładkach.
Jako jeden ze znanych eksporterów w Chinach, Cotenele od dawna zapewnia klientom na Bliskim Wschodzie, w Afryce i Europie stabilną jakość, bezpieczeństwo i niezawodność głównych jednostek pierścieniowych.
Rozdzielnica SN z pierścieniem średniego napięcia serii XGN66 11KV RMU to wewnętrzna rozdzielnica prądu przemiennego, w obudowie metalowej, o napięciu znamionowym 3,6–40,5 kV, szeroko stosowana w podstacjach, zakładach przemysłowych, wieżowcach, wspólnotach mieszkaniowych i transformatorach montowanych na podkładkach.
Do jego kluczowych cech należą kompaktowe wymiary (około 50% mniejsze niż w przypadku konwencjonalnych konstrukcji), solidna metalowa konstrukcja z oddzielnymi przegródkami, mechaniczne blokady z pięcioma zabezpieczeniami oraz przedni dostęp do kabli ułatwiający instalację i konserwację.
Sprzęt jest zgodny ze standardami GB3906, DL/T 404 i IEC 62271-200.
.
Model i znaczenia
Warunki pracy
1. Miejsce instalacji nie może znajdować się na wysokości większej niż 1000 m.
2. Temperatura otoczenia powinna mieścić się w przedziale od -25 ℃ do +40 ℃, a średnia temperatura w ciągu dowolnej doby nie może być wyższa niż +35 ℃.
3. Dopuszczalny kąt pochylenia od płaszczyzny poziomej wynosi maksymalnie 3°.
4. Intensywność sejsmiczna w lokalizacji nie będzie większa niż 8 magnitudo.
5. Urządzenie należy umieścić w miejscach wolnych od silnych wibracji, silnych wstrząsów i ryzyka wybuchu.
Główne parametry techniczne
| SN | Przedmiot | Jednostka | Parametry techniczne |
| 1 | Napięcie znamionowe | kV | 3,6,7,2,12,24,35,40,5 |
| 2 | Znamionowe napięcie wytrzymywane o częstotliwości sieciowej | kV | Dla ziemi i między fazami: 42 kV; dla odległości izolacyjnej: 48 kV |
| 3 | Znamionowe napięcie wytrzymywane udaru piorunowego | kV | Dla ziemi i między fazami: 75 kV; dla odległości izolacyjnej: 85 kV |
| 4 | Częstotliwość znamionowa | Hz | 50 |
| 5 | Prąd znamionowy | A | 630,1250, |
| 6 | Znamionowy prąd zwarciowy wyłączalny (RMS) | kA | 20,25,31,5, |
| 7 | Znamionowy prąd załączeniowy zwarcia (szczyt) | kA | 50,63,80, |
| 8 | Znamionowy dynamiczny prąd wytrzymywany (szczyt) | kA | 50,63,80 |
| 9 | Znamionowy prąd termiczny wytrzymywany przez 4 s (RMS) | kA | 20,25,31,5 |
| 10 | Stopień ochrony (lub stopień ochrony) | IP2X | |
| 11 | Wymiary (szerokość x głębokość x wysokość) | mm | 900×1000×2300 |
| 12 | Waga | Kg | ≈600 |
Jaka jest struktura i podstawowe zalety XGN66 RMU?

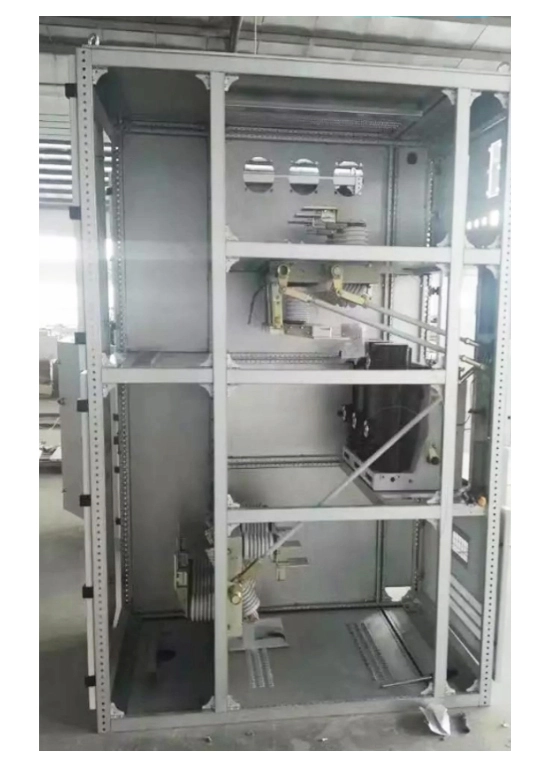

Rozdzielnica średniego napięcia z pierścieniem średniego napięcia serii XGN66 11KV RMU ma konstrukcję skrzynkową zamkniętą w metalu. Wnętrze jest zwykle podzielone stalowymi płytami na niezależne przedziały, takie jak przedział wyłącznika, przedział szyn zbiorczych, przedział kablowy i przedział przyrządowy. Taka konstrukcja zwiększa ogólne bezpieczeństwo.
Podstawowe zalety RMU obejmują:
- Kompaktowy rozmiar, oszczędność miejsca: Pierścieniowa jednostka główna ma bardziej kompaktową objętość niż zwykłe rozdzielnice w obudowie metalowej, takie jak KYN28 i KYN61, gdyż stanowi tylko około 50% ich wymiarów, co może skutecznie zmniejszyć powierzchnię wymaganą dla podstacji.
- Solidna konstrukcja, niezawodne działanie: Pierścieniowa jednostka główna ma korpus o wysokiej wytrzymałości mechanicznej, spawany z wysokiej jakości stali kątowej lub zmontowany z blach stalowych pokrytych alucynkiem. Wszystkie operacje głównych zespołów pierścieniowych wyposażone są w blokady mechaniczne posiadające funkcje „pięciu zabezpieczeń”, zapewniające bezpieczeństwo pracy.
- Łatwa konserwacja, bezpieczna obsługa: Główne elementy głównych jednostek pierścieniowych znajdują się w środkowej i dolnej części panelu, co ułatwia instalację i uruchomienie. Okna obserwacyjne na drzwiach umożliwiają podgląd stanu podzespołów wewnętrznych. Korpus rozdzielnicy jest wyposażony w kanały nadmiarowe ciśnienia, które chronią personel w przypadku usterek wewnętrznych.
- Szerokie zastosowanie, elastyczna konfiguracja: ten RMU nadaje się do różnych lokalizacji. Głównym wyłącznikiem jest zazwyczaj wyłącznik próżniowy ZN63A (VS1-12), ale można go również wyposażyć w rozłącznik obciążenia. Odłącznikiem jest często rozłącznik obrotowy serii GN30-10. Dodatkowo kable przychodzące i wychodzące są podłączone z przodu szafy, co zapewnia wygodną instalację.
Zakres zastosowania
Rozdzielnica pierścieniowa średniego napięcia RMU serii XGN66 11KV jest szeroko stosowana i stanowi idealny wybór do renowacji sieci miejskich i wiejskich oraz dystrybucji energii po stronie użytkownika. Główny zakres zastosowań obejmuje:
Elektrownie i podstacje:Jednostka główna pierścieniowa serii XGN66 jest zwykle używana jako sprzęt pomocniczy do zasilania lub dystrybucji zasilania stacji, który zwykle jest montowany w kompaktowej prefabrykowanej podstacji wewnętrznej lub zewnętrznej.
Przedsiębiorstwa przemysłowe i górnicze:W wielu fabrykach lub kopalniach często używano kompaktowych modułów RMU do dystrybucji i sterowania mocą w warsztatach i obszarach fabrycznych, aby zaoszczędzić miejsce.
Wieżowce i wspólnoty mieszkalne:W miejskich obszarach mieszkalnych jednostka główna pierścieniowa jest zwykle montowana na podstacji zewnętrznej jako podstawowe wyposażenie w pomieszczeniach dystrybucyjnych lub rozdzielniach użytkowników.
Podstacje montowane na podkładkach:Jako jednostka wysokiego napięcia wewnątrz kompaktowej podstacji do sterowania transformatorem w podstacji.

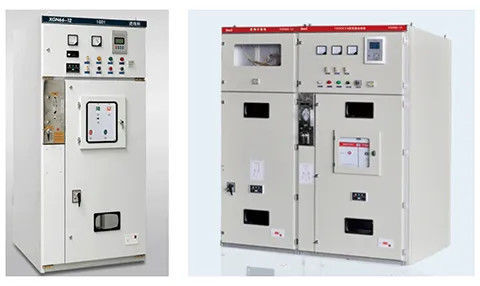

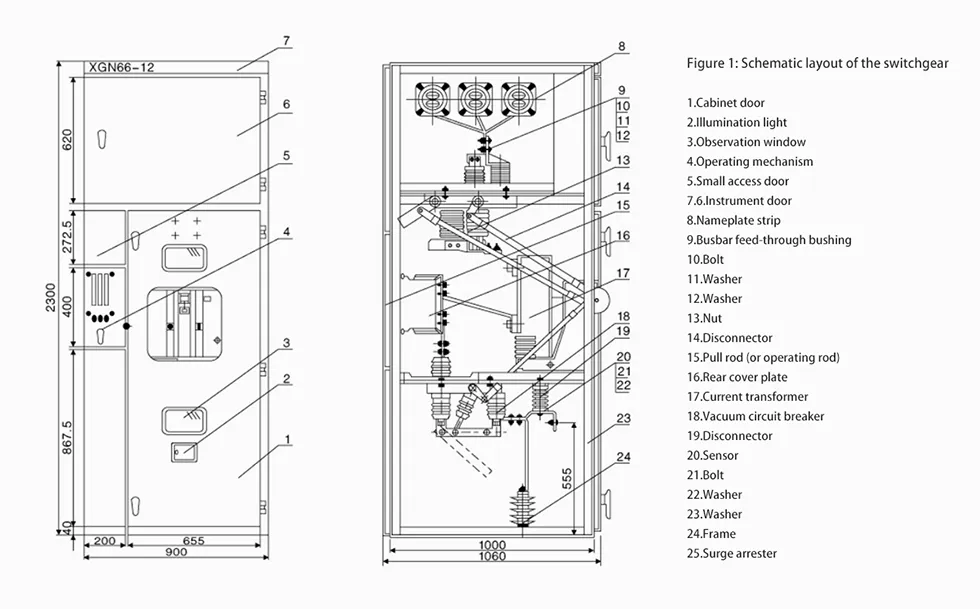

Wygląd i wymiary

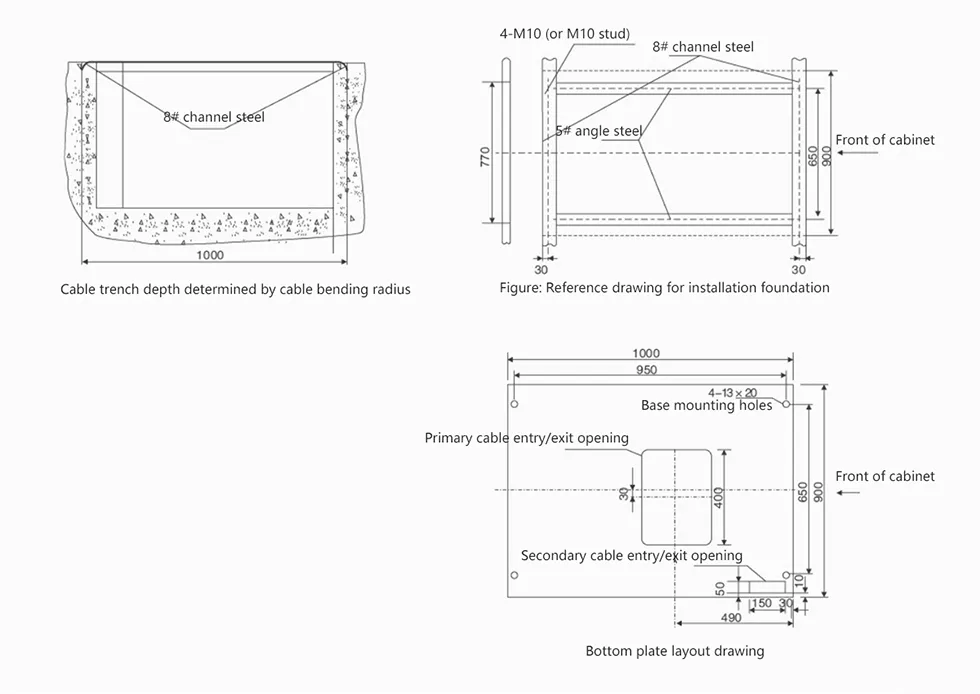

Schemat instrukcji montażu
Instrukcje konserwacji i kontroli
Użytkownicy powinni regularnie konserwować i sprawdzać rozdzielnicę pierścieniową średniego napięcia 11 kV RMU rozdzielnicy średniego napięcia SN w oparciu o następujące elementy:
1. Oczyść z kurzu powierzchnię wszystkich elementów, zwłaszcza elementów izolacyjnych.
2. Sprawdzaj mechaniczne części robocze i regularnie smaruj smarem, aby zapewnić płynną i niezawodną pracę.
3. W przypadku podzespołów takich jak wyłączniki automatyczne, rozłączniki izolacyjne i uziemniki konserwację należy przeprowadzać zgodnie z odpowiednimi instrukcjami obsługi.
4.Sprawdź, czy elektryczne punkty stykowe są w dobrym stanie, sprawdź, czy nie występują oznaki przegrzania i potwierdź, że obwód uziemiający jest ciągły.
5.Regularnie sprawdzaj wszystkie mocowania pod kątem dokręcenia.
W przypadku naprawy usterek zwykle zaleca się, aby użytkownicy zwrócili się o pomoc do producenta. W przypadku drobnych regulacji lub drobnych usterek użytkownicy mogą zapoznać się z niniejszą instrukcją i odpowiednimi instrukcjami obsługi głównych komponentów w celu samodzielnej naprawy.

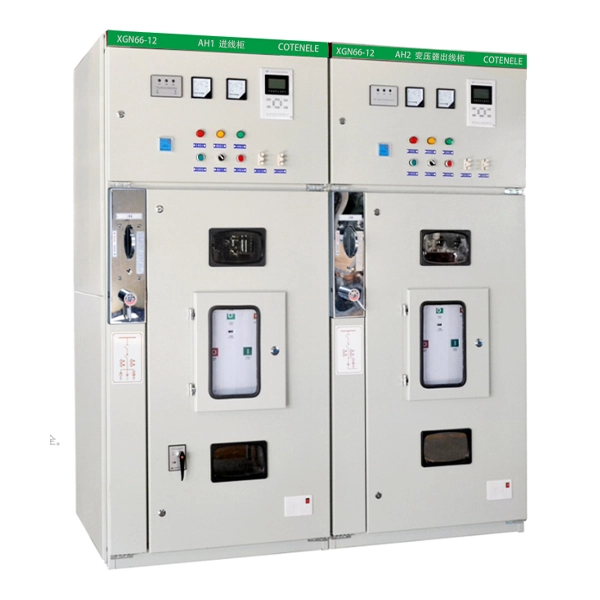

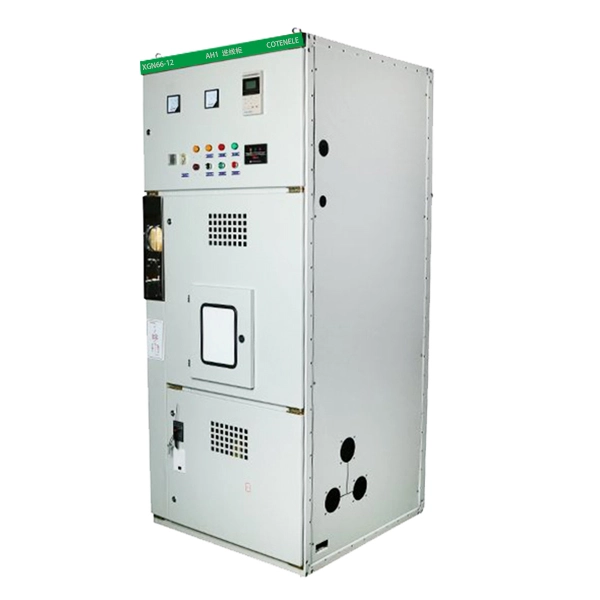

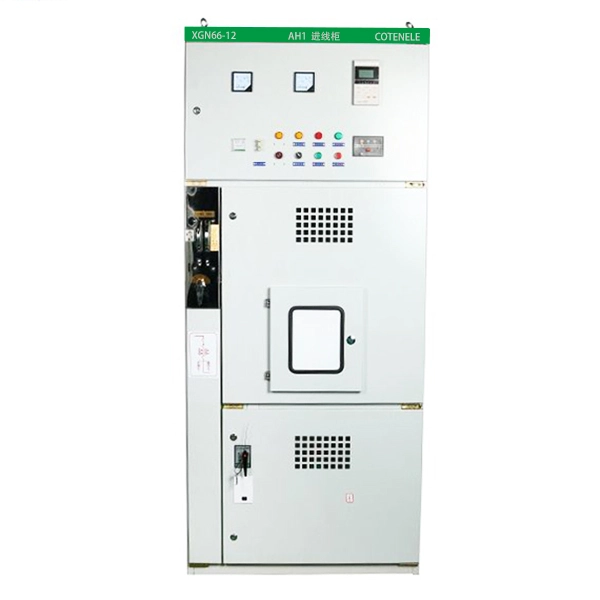

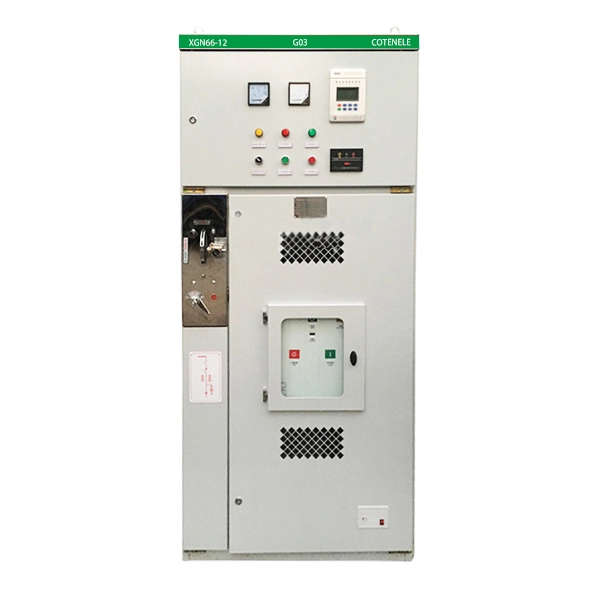

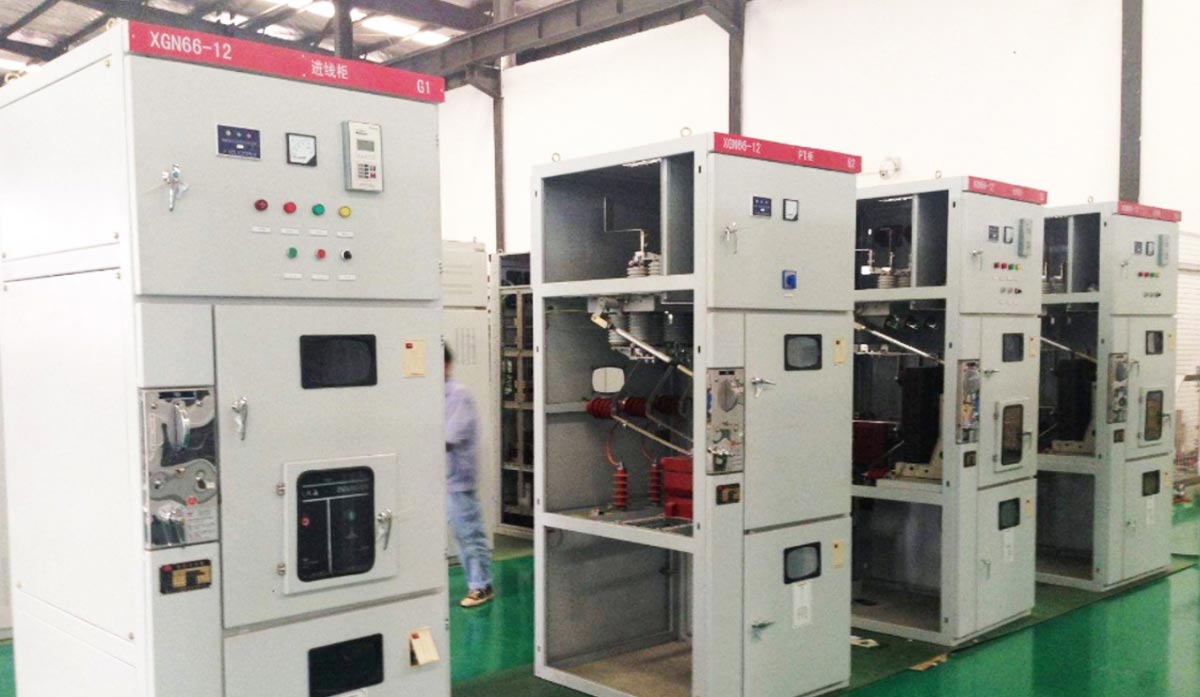

Pokazy produktów
Gorące Tagi: Jednostka główna pierścienia średniego napięcia 11KV RMU Dostawca rozdzielnic średniego napięcia, producent, fabryka
