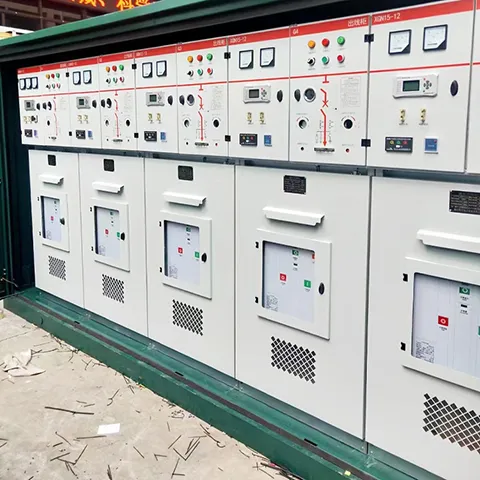

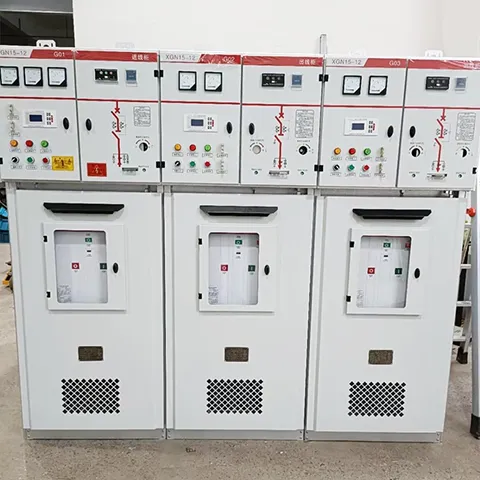

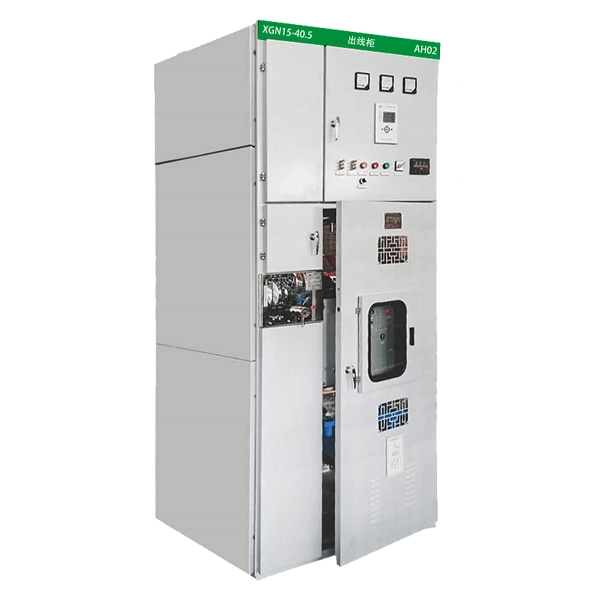

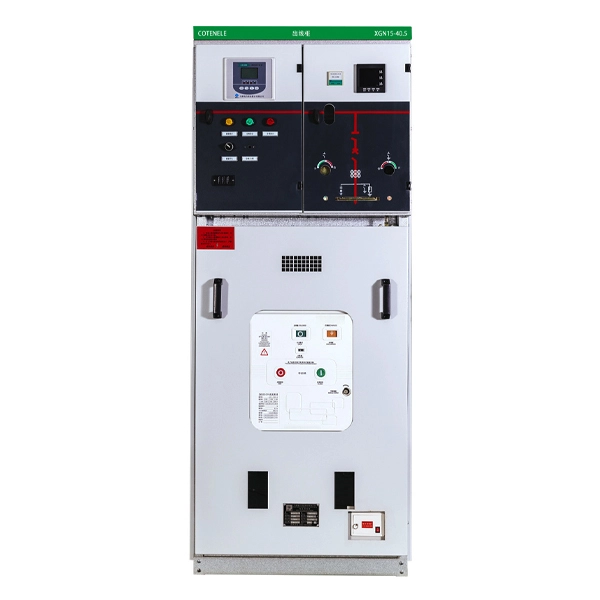

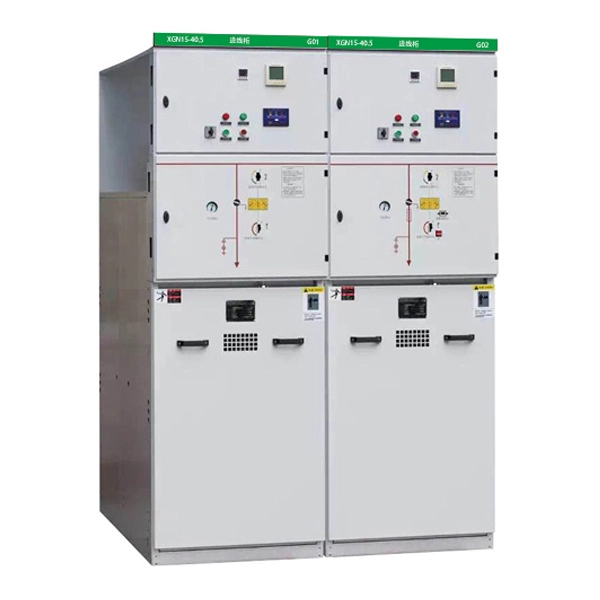

Rozdzielnica główna z pierścieniem izolowanym gazem 33KV RMU SN

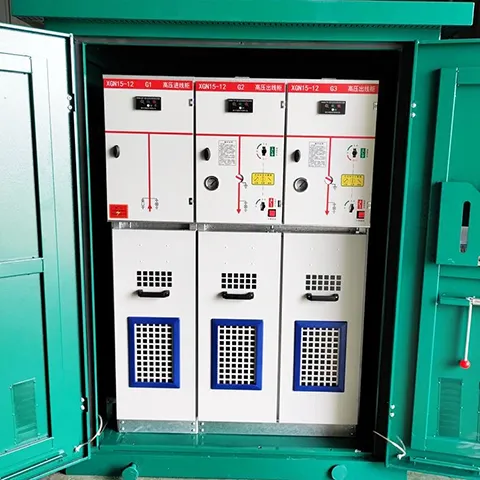

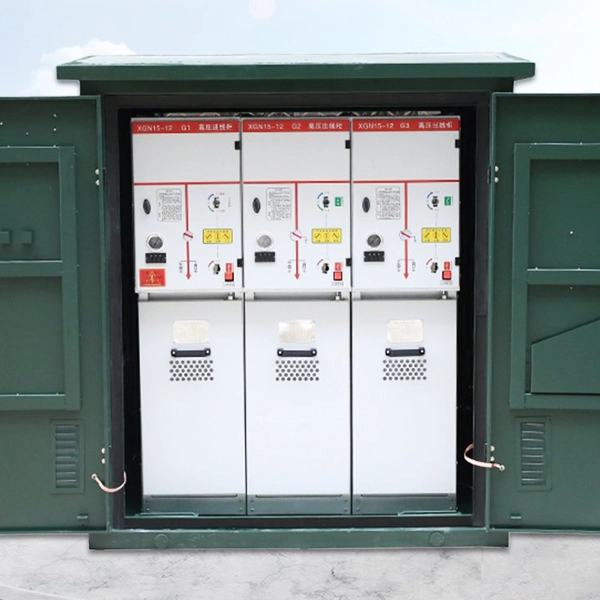

Cotenele jest jednym z głównych dostawców rozdzielnic głównych z pierścieniem izolowanym gazem serii HXGN-40.5 33KV RMU SN dla chińskiej firmy State Grid Corporation. Nasze produkty z jednostkami głównymi pierścieniowymi są sprzedawane nie tylko na rynku krajowym, ale także eksportowane do wielu krajów i regionów w Afryce, Europie i na Bliskim Wschodzie. Jednostka główna pierścieniowego średniego napięcia serii HXGN-40.5 35 kV jest trójfazowym urządzeniem do dystrybucji średniego napięcia 50 Hz AC w pomieszczeniach zamkniętych. Charakteryzuje się bezpiecznym użytkowaniem, niezależnym od klimatu, łatwą instalacją, minimalną konserwacją i kompaktowymi rozmiarami i nadaje się do montażu w podstacjach skrzynkowych.
Rozdzielnica główna z pierścieniem izolowanym gazem SN 33KV RMU serii XGN-40.5, produkowana przez firmę Cotenele, ma konstrukcję modułową, którą można zainstalować na stałe lub elastycznie rozbudować. Jednostka główna z pierścieniem w izolacji gazowej serii XGN-40.5 charakteryzuje się zwartą konstrukcją, pełną izolacją, długą żywotnością, bezobsługową, małą powierzchnią, kompletnymi rozwiązaniami, dużą skalowalnością i brakiem wpływu środowiska.
Może być szeroko stosowany w przemysłowych i cywilnych sieciach pierścieniowych oraz sieciach zasilania terminali. Specjalnie nadaje się do małych stacji dystrybucji wtórnej, rozdzielni, przedsiębiorstw przemysłowych i górniczych, lotnisk, linii kolejowych, autostrad, metra, obszarów komercyjnych, obszarów mieszkalnych, energetyki wiatrowej, optoelektroniki i innych dziedzin. Pierścieniowa jednostka główna średniego napięcia serii XGN15-40.5 jest zgodna z przepisami GB3906 „Rozdzielnice w metalowej obudowie 3-35 kV AC” i IEC62271-200.
Model i znaczenia
Jakie są warunki pracy XGN15-40.5?
1. Temperatura otoczenia:maksymalnie +40°C, minimalnie -20°C.
2. Wilgotność względna:średniomiesięczna nie przekraczająca 95%, średnia dzienna nie przekraczająca 90%.
3. Wysokość:maksymalna wysokość montażu 2500 m nad poziomem morza (wymagane dostosowanie w przypadku większych wysokości).
4. Miejsce nie powinno być wolne od substancji łatwopalnych lub wybuchowych, poważnych zanieczyszczeń, korozji chemicznej i gwałtownych wibracji.

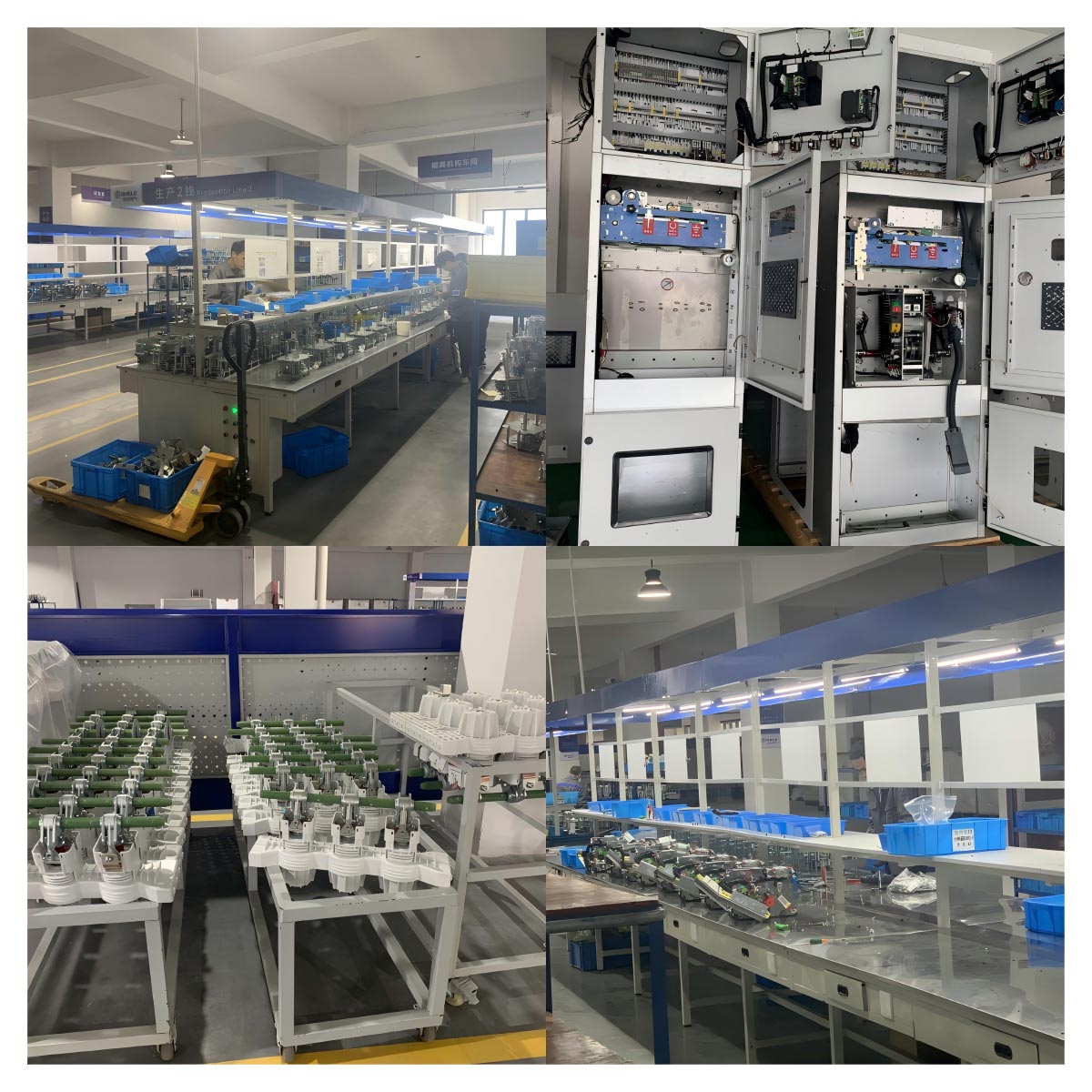

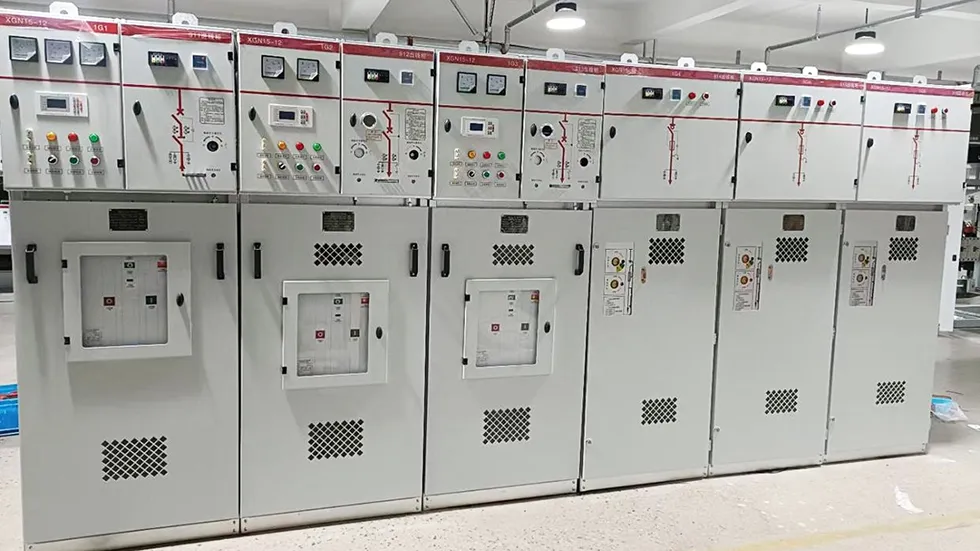

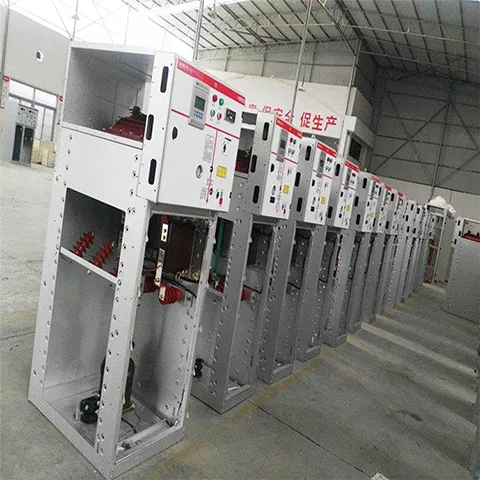

Nasz warsztat
Parametry techniczne
| Przedmiot | Jednostka | Jednostka C (jednostka rozłącznika obciążenia) | Jednostka F (zespół kombinacji bezpieczników i rozłączników obciążenia) | Jednostka V (jednostka wyłącznika) | |
| Napięcie znamionowe | kV | 40.5 | |||
| Prąd znamionowy | A | 630 | 63 (w oparciu o wartość prądu znamionowego przewodu bezpiecznikowego) | 630 | |
| Częstotliwość znamionowa | Hz | 50/60 | |||
| Znamionowy poziom izolacji | Napięcie wytrzymywane o częstotliwości sieciowej (między fazami a fazą do ziemi) | k | 95 | ||
| Napięcie wytrzymywane częstotliwości sieciowej (na stykach otwartych / odległość izolacyjna) | 110 | ||||
| Napięcie wytrzymywane o częstotliwości sieciowej (obwody sterujące i pomocnicze) | 2 | ||||
| Napięcie wytrzymywane udaru piorunowego (między fazami i fazą do ziemi) | 185 | ||||
| Napięcie wytrzymywane udaru piorunowego (na stykach otwartych / odległość izolacyjna) | 215 | ||||
| Znamionowy krótkotrwały prąd wytrzymywany | Obwód główny / 4 sekundy | kA | 20 | 一 | 20 |
| Obwód uziemiający / 4 sekundy | kA | 20 | 一 | 20 | |
| Obwód uziemienia / 4 sekundy | kA | 17.4 | 一 | 17.4 | |
| Znamionowy prąd szczytowy wytrzymywany | Obwód główny | kA | 50 | 一 | 50 |
| Obwód uziemiający | kA | 43.5 | 一 | 43.5 | |
| Znamionowy prąd załączeniowy zwarcia | kA | 50 | 80 | 50 | |
| Znamionowy prąd zwarciowy wyłączalny | kA | 31.5 | 20 | ||
| Znamionowy prąd przesyłowy | A | 一 | 750 | 一 | |
| Znamionowy prąd wyłączający obciążenie czynne | A | 630 | 一 | 一 | |
| Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | 一 | 一 | |
| Test prądu ładowania kabla | A | 21 | 一 | 31,5(C1) | |
| Wymiary jednostki (szerokość × głębokość × wysokość) | mm | 450x885x2060 | 450x885x2060 | 450x885x2060 | |
| Ciśnienie znamionowe gazu SF6 (wartość względna przy 20°C) | Znamionowe ciśnienie napełniania gazem | MPa | 0.04 | ||
| Minimalne ciśnienie funkcjonalne | MPa | 0.02 | |||
| Stopień ochrony | Uszczelniona obudowa | IP67 | |||
| Obudowa rozdzielnicy | IP4X | ||||
| Roczny względny wskaźnik wycieku gazu | %/R | ≤0,01 | |||
Jakie są cechy produktu pierścieniowej jednostki głównej XGN15-40.5?

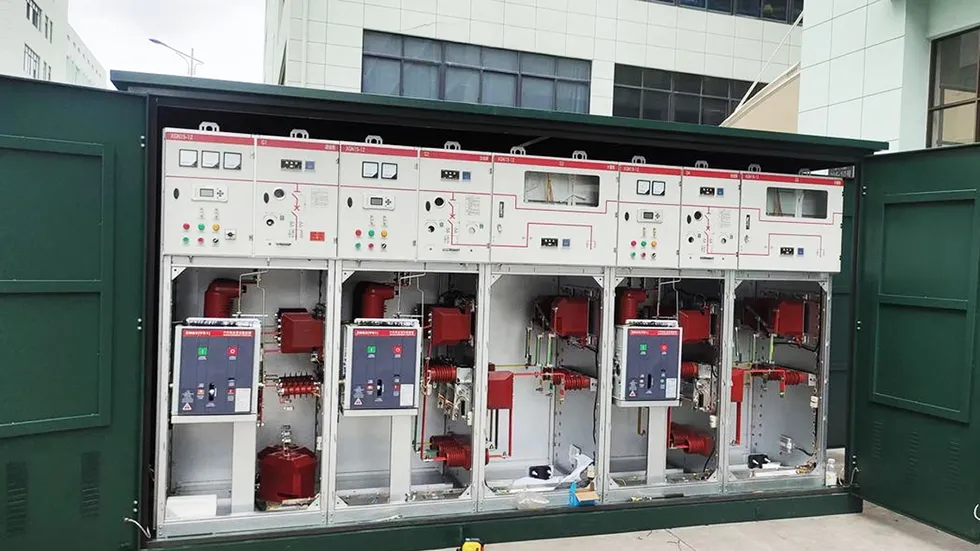

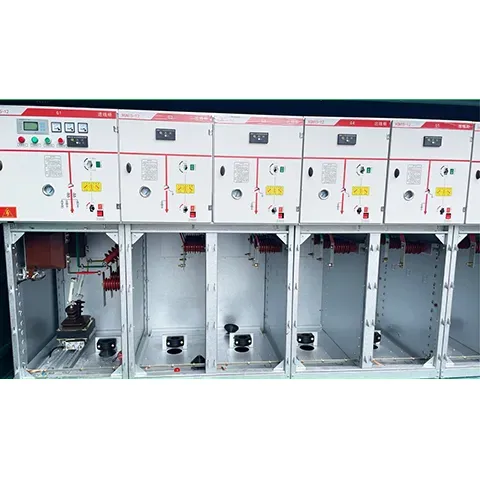

1. Modułowa konstrukcja czteroprzedziałowa:Urządzenie składa się z czterech wyraźnie oddzielonych sekcji: przedziału rozdzielnicy, przedziału bezpieczników, przedziału mechanizmu napędowego i przedziału kablowego (rama podstawy). Taki układ upraszcza konserwację i poprawia bezpieczeństwo.

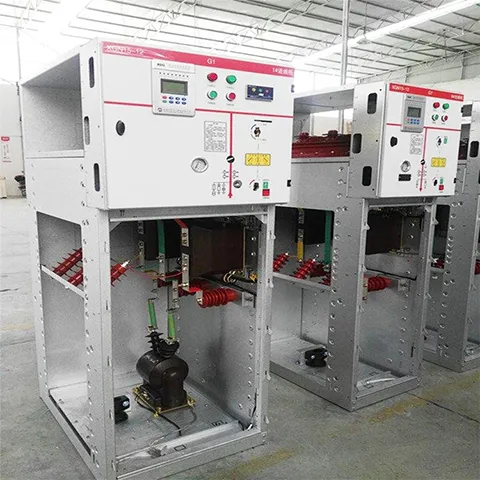

2. Solidna, uszczelniona konstrukcja rozdzielnicy:Przedział rozdzielnicy utworzony jest przez metalową obudowę spawaną ze stali walcowanej na zimno 3L (lub stali nierdzewnej). Zawiera wszystkie obwody funkcjonalne, w tym rozłącznik obciążenia, uziemnik i wewnętrzne szyny zbiorcze.
3. Przełącznik obciążenia ruchu pionowego:Przełącznik obciążenia działa w oparciu o układ styków poruszających się pionowo. Podczas zamykania ruchomy styk przesuwa się w dół, aby podłączyć obwód. Zarówno styki główne, jak i łukowe znajdują się na stykach ruchomych i stałych, co znacznie zwiększa liczbę bezpiecznych operacji wyłączania.
4. Potężne wygaszanie łuku:Zastosowano konstrukcję samowybuchową (puffer) i gaszącą łuk z przepływem wewnętrznym. Zapewnia silne wygaszanie łuku bez pogarszania izolacji międzyfazowej lub międzyfazowej.
5. Zintegrowany uziemnik:Uziemnik składa się z ruchomego noża i stałego styku. Zamyka się szybko pod wpływem siły sprężyny, zapewniając niezawodne uziemienie.
6. Łatwe wizualne sprawdzanie stanu:Okienko kontrolne na panelu czołowym pozwala na bezpośrednią obserwację położenia uziemnika (otwarty lub zamknięty). W górnej i tylnej części przedziału rozdzielnicy znajdują się cztery prostokątne otwory dostępowe do montażu i konserwacji.
7. Reduktor ciśnienia dla bezpieczeństwa:Bezpieczne zabezpieczenie ciśnieniowe: Rozdzielnica główna 33KV RMU SN z pierścieniem izolowanym gazem jest wyposażona w urządzenie przeciwwybuchowe z tyłu, które zwalnia ciśnienie w przypadku wewnętrznego zwarcia łukowego.
8. Zabezpieczenie transformatora za pomocą mechanizmu wyzwalającego:W komorze bezpieczników znajdują się bezpieczniki ograniczające prąd wysokiego napięcia w obudowie izolacyjnej odlewanej z żywicy epoksydowej. Kiedy bezpiecznik się przepali, wybijak zostaje wyrzucony, co mechanicznie uruchamia rozłącznik obciążenia, zapewniając szybką i niezawodną ochronę transformatora.

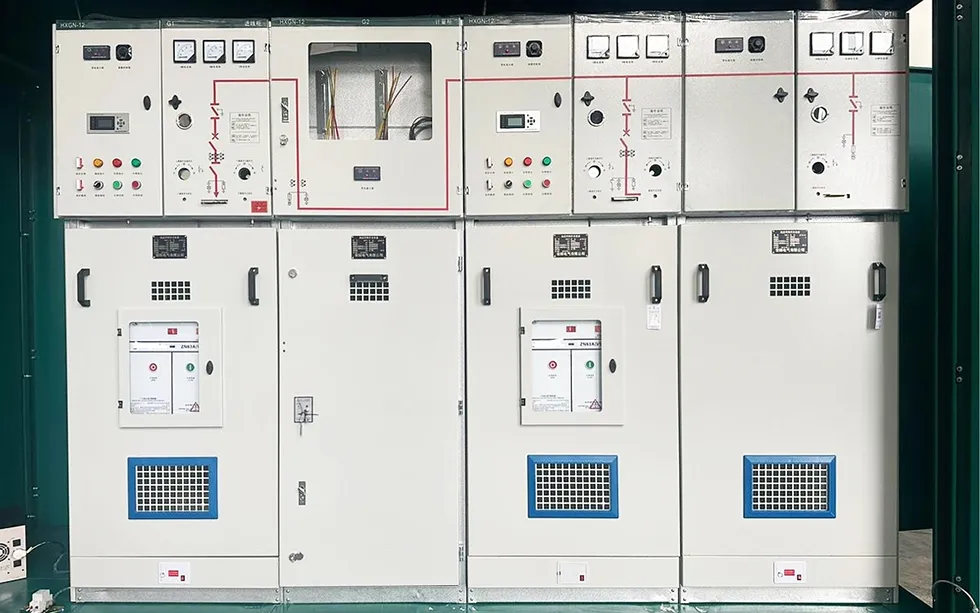

9. Wygodny układ mechanizmu operacyjnego:Wszystkie elementy sterujące znajdują się na panelu przednim. Każdy obwód funkcjonalny jest wyposażony w ręczny (lub opcjonalnie napędzany silnikiem) mechanizm sprężynowy dla rozłącznika obciążenia oraz ręczny mechanizm sprężynowy dla uziemnika.

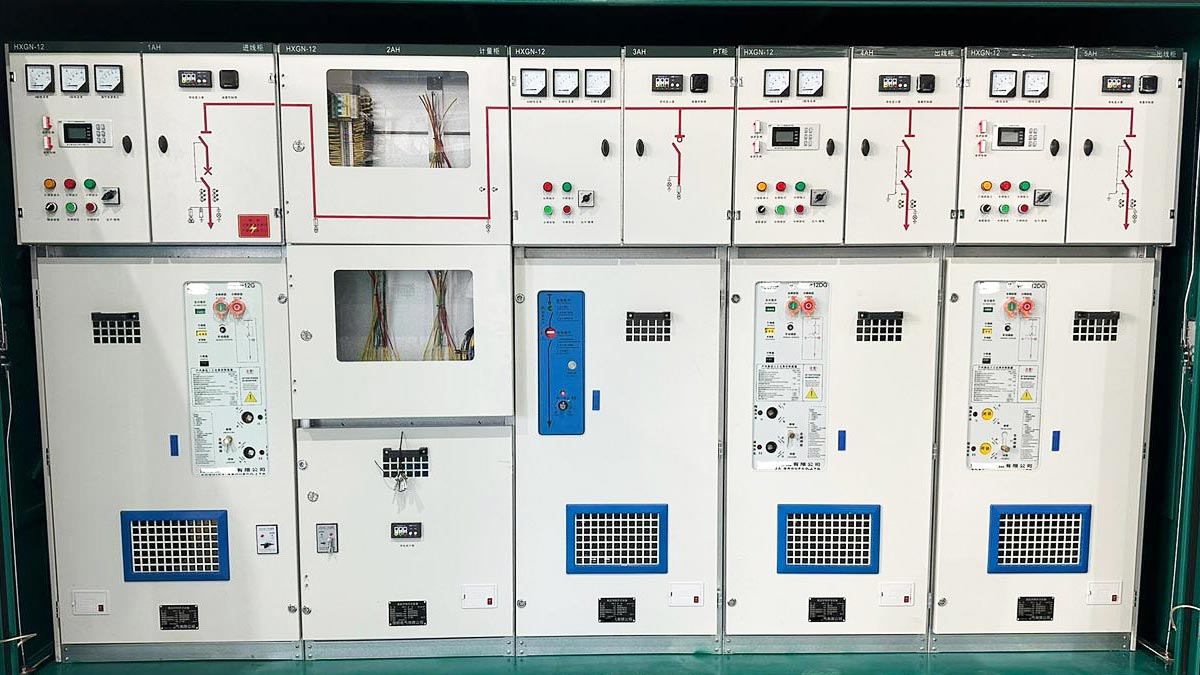

10. Przejrzysty interfejs użytkownika i wskazania:Na panelu przednim znajdują się:
Pokrętła obrotowe do zamykania rozłącznika obciążenia, otwierania ręcznego i obsługi uziemnika.
Lampki sygnalizacyjne stanu rozłącznika obciążenia otwarty/zamknięty.
Przyciski do elektrycznego otwierania/zamykania (jeśli zamontowany jest napęd silnikowy).
Schemat synoptyczny, etykiety wskazujące położenie i pozycja zamykana na kłódkę dla większego bezpieczeństwa.
11. Zintegrowana blokada (zapobiegająca nieprawidłowemu działaniu):Mechaniczne blokady pomiędzy rozłącznikiem obciążenia a uziemnikiem zapobiegają nieprawidłowym operacjom, zapewniając pełną zgodność z zasadami bezpieczeństwa „pięciu zabezpieczeń”.
Jak kupić jednostkę główną XGN15-40.5 Ring?
Rozdzielnica główna SN z izolacją gazową 33KV RMU z pierścieniem izolowanym gazem musi zostać dostosowana. W celu zapewnienia sprawnego procesu zamawiania należy podać następujące informacje:
1. Podstawowe informacje o zamówieniu lub zakupie:Nazwa produktu, specyfikacja, model, ilość, napięcie znamionowe bezpieczników i żądana data dostawy.
2. Rysunki:Schemat jednokreskowy (schemat systemu głównego), rysunek rozmieszczeniowy lub plan piętra jednostki głównej pierścieniowej.
3. Wymagane akcesoria:Wypisz wszystkie potrzebne części zamienne lub specjalne narzędzia, takie jak urządzenie do napełniania i uwalniania gazu.
4. Kolor obudowy dla RMU:Podaj żądany kod RAL lub standard kolorów obudowy.
5. Specjalne potrzeby:Jeśli powyższe informacje nie są w stanie spełnić Twoich wymagań, prosimy o poinformowanie nas o dodatkowych potrzebach technicznych lub funkcjonalnych, które mogą zostać omówione i uzgodnione osobno.
