Rozdzielnica Gis w izolacji gazowej 22KV średniego napięcia

Główne parametry techniczne

Warunki eksploatacji

1. Zakres temperatury otoczenia:-40°C do +40°C.

2. Warunki wilgotności względnej:Średnia dzienna wilgotność względna ≤ 95%, średnia miesięczna wilgotność względna ≤ 90%.

3. Wymóg wysokości:Wysokość montażu nie może przekraczać 2000 metrów. W przypadku zastosowań na większych wysokościach należy wyraźnie określić konkretną wartość wysokości.

4. Pojemność sejsmiczna:Intensywność trzęsienia ziemi nie przekraczająca 8 magnitudy.

5. Warunki miejsca instalacji:Sprzęt należy instalować w miejscach wolnych od zagrożenia pożarowego, wybuchu, poważnych zanieczyszczeń, korozji chemicznej i intensywnych wibracji.

6. Stopnie ochrony:IP67 dla komory gazowej SF₆, IP67 dla bezpieczników i IP3X dla obudowy rozdzielnicy.

Struktura produktu i zasada działania

Struktura rdzenia:

Najbardziej charakterystyczną cechą rozdzielnicy Gis z izolacją gazową średniego napięcia 22 kV jest jej całkowicie zamknięta, całkowicie izolowana konstrukcja. Podstawowym elementem jest gazoszczelny zbiornik wykonany ze stali nierdzewnej o grubości 3 mm spawanej laserowo. Zbiornik ten działa jak solidna „forteca”, zamykając wszystkie części pod wysokim napięciem i wypełniając je gazem izolacyjnym, osiągając stopień ochrony IP67, co oznacza, że ​​może wytrzymać krótkie zanurzenie w wodzie.

Kompletny system GIS 22 kV składa się zazwyczaj z kilku jednostek funkcjonalnych:

1. Jednostka C (jednostka przełącznika obciążenia) – załącza i przerywa normalne prądy obciążenia.

2. Zespół F (zespół kombinacji rozłącznika obciążenia z bezpiecznikami) – zapewnia ochronę przed zwarciem, typowo dla transformatorów.

3. Jednostka V (jednostka wyłącznika) – zdolna do wytwarzania, przenoszenia i wyłączania zarówno prądu normalnego, jak i zwarciowego.

4. Jednostki pomocnicze – w tym przyłącza szynowe, pomiarowe, zespoły PT (przekładniki napięciowe).

Jednostki te można elastycznie łączyć poprzez rozbudowę boczną lub górną, aby dopasować je do różnych konfiguracji sieci.

Zasada działania:Izolacja gazowa + hartowanie łuku próżniowego

Izolacja:Wytrzymałość dielektryczna zależy od znajdującego się wewnątrz gazu izolacyjnego – zwykle SF₆ lub suchego powietrza, co pozwala na znacznie mniejsze prześwity, a tym samym kompaktowe rozmiary sprzętu.

Wygaszanie łuku:Kiedy przełącznik się otwiera, pomiędzy stykami tworzy się łuk. GIS zazwyczaj wykorzystuje przerywacz próżniowy do szybkiego i niezawodnego gaszenia łuku.

Zalety i zasady pracy

Główne zalety:

Wysoka niezawodność i bezpieczeństwo: Brak wpływu niekorzystnych czynników zewnętrznych, takich jak kondensacja, zanieczyszczenia, mgła solna i małe zwierzęta.

Kompaktowa i zajmująca mało miejsca: w porównaniu z rozdzielnicą w izolacji powietrznej pozwala zaoszczędzić ponad 60% powierzchni użytkowej.

Konstrukcja bezobsługowa: brak rutynowego czyszczenia; żywotność projektowa > 30 lat.

Duża zdolność adaptacji do środowiska: Działa od -40°C do +40°C, na dużych wysokościach, przy dużej wilgotności itp.

Zakres roboczy

Miejskie sieci dystrybucyjne (centrum, budynki komercyjne, wieżowce mieszkalne)

Energia odnawialna (wiatr, przyłącze fotowoltaiczne do sieci)

Przemysł i infrastruktura (centra danych, transport kolejowy, lotniska, kopalnie)

Trudne warunki (duże wysokości, przybrzeżna mgła solna, zanieczyszczenie chemiczne)

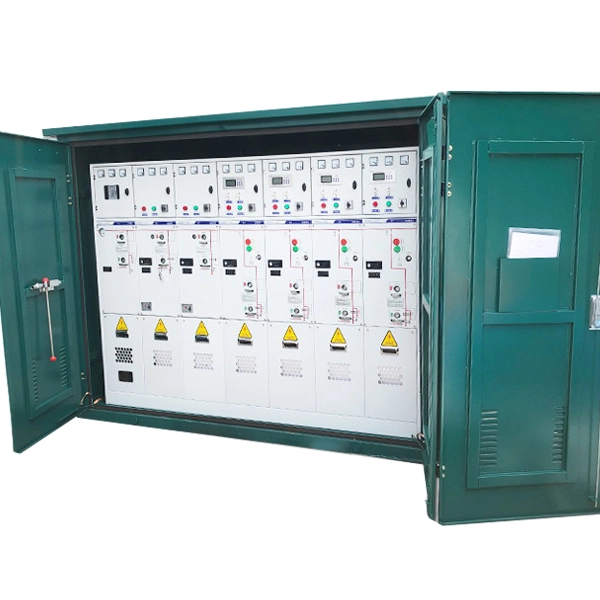

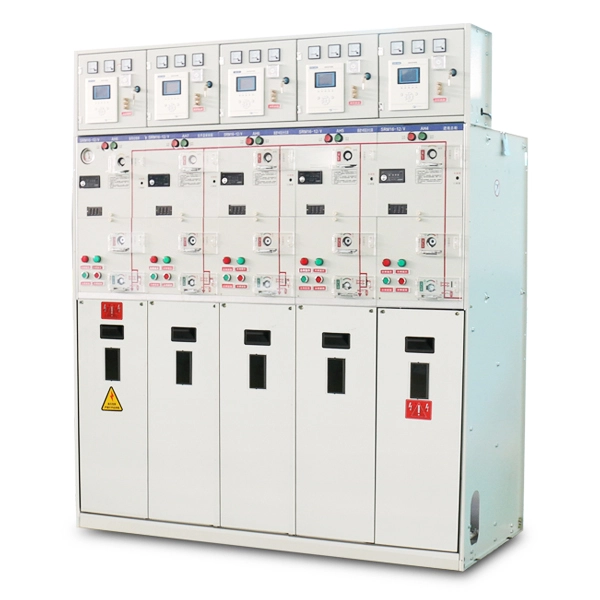

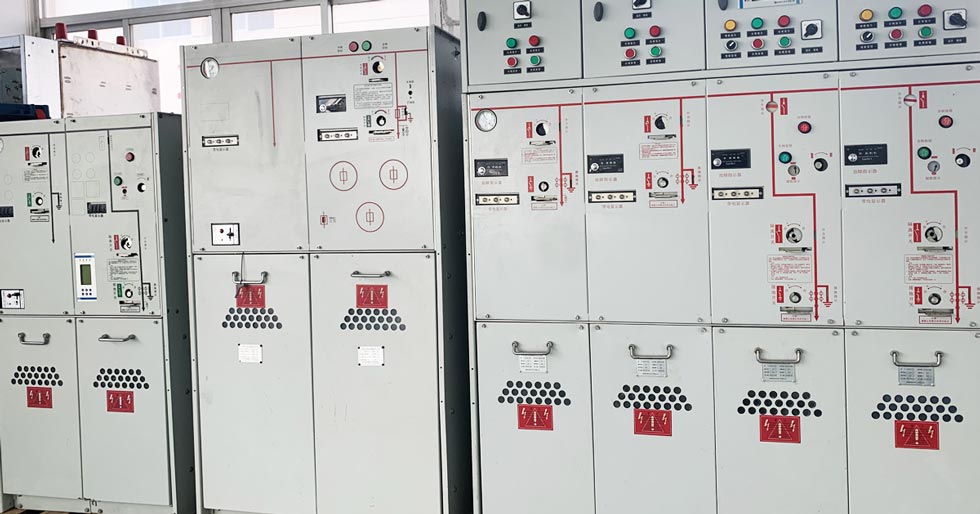

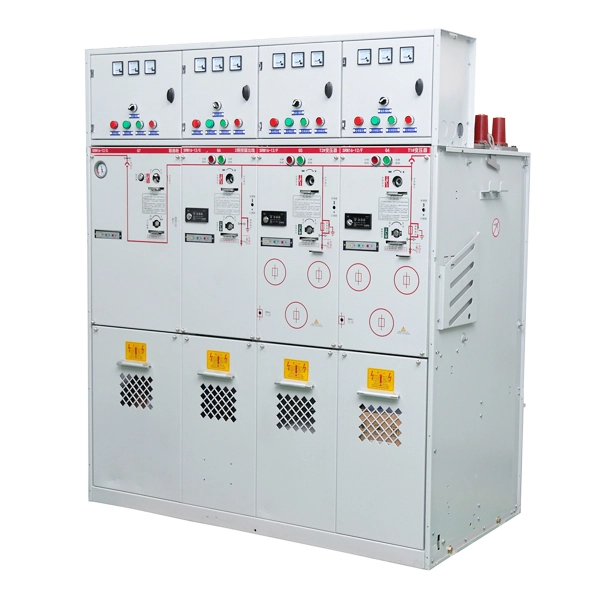

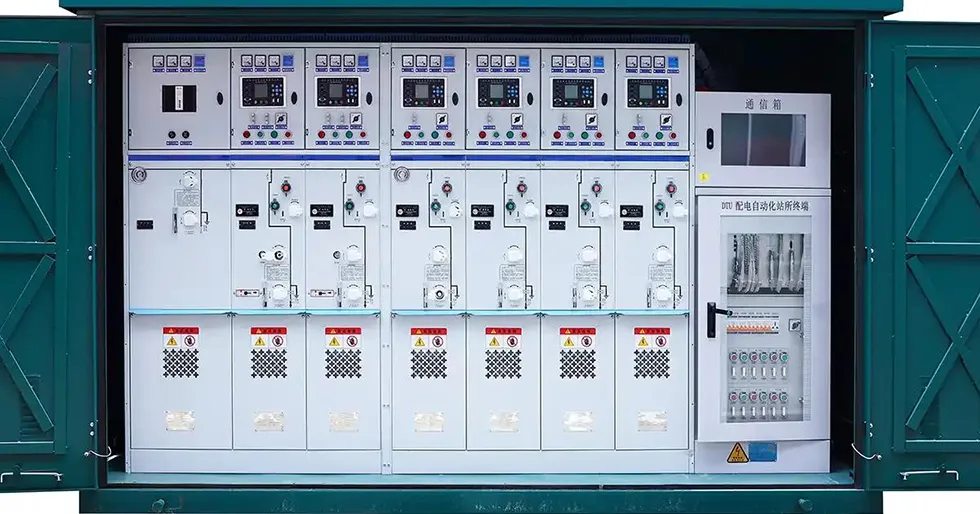

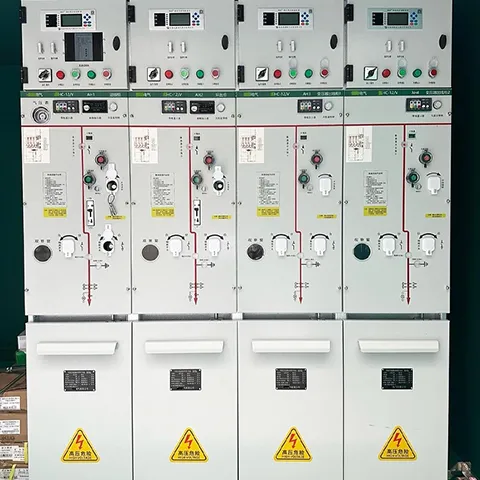

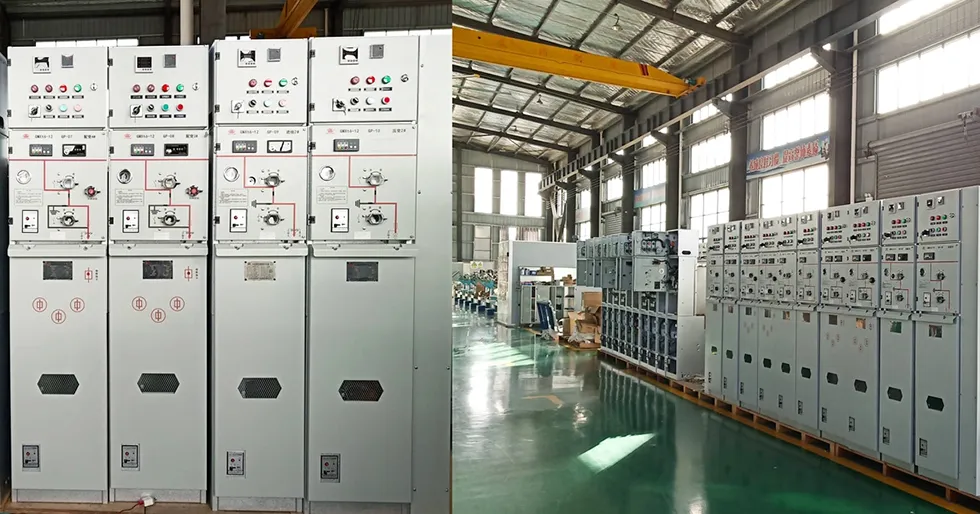

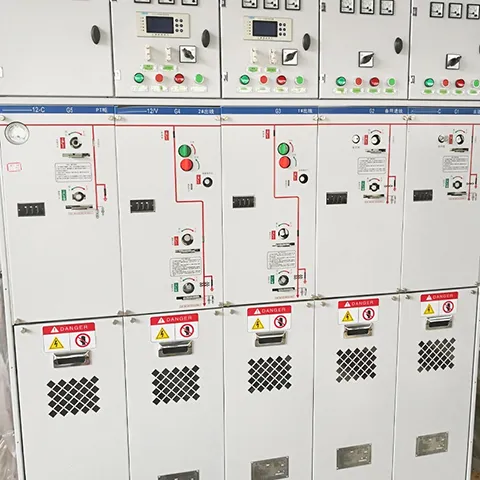

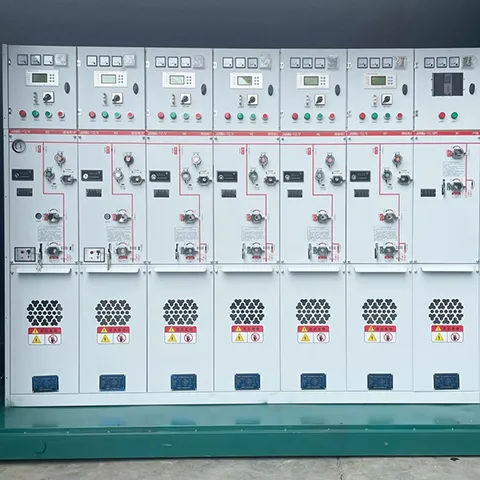

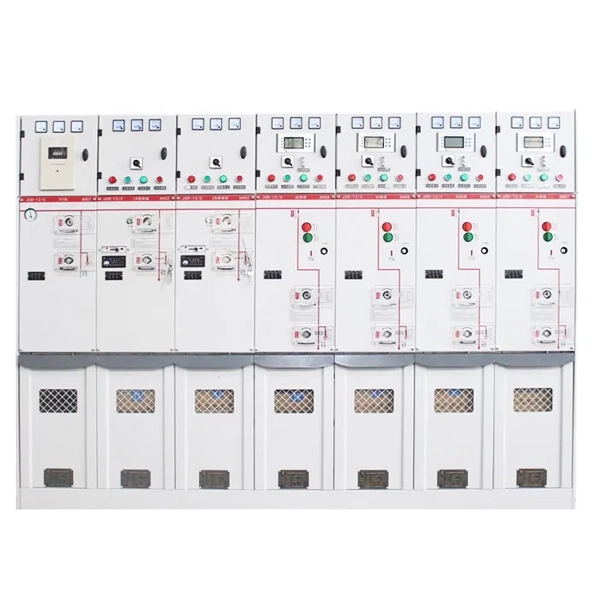

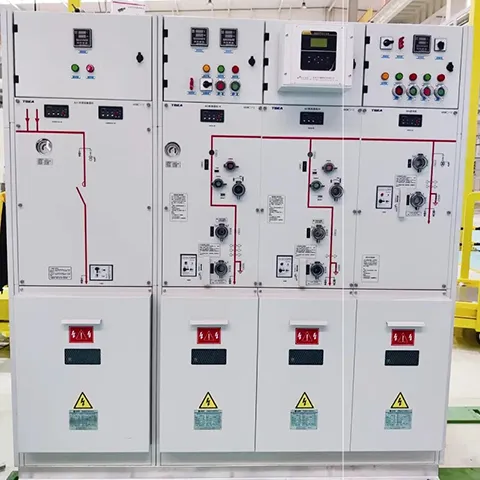

Pokazy produktów
