Rozdzielnica przyjazna dla środowiska 24KV SF6

Aby nadążać za trendem rozwojowym branży energetycznej, firma Cotenele od wielu lat angażuje się w prace badawczo-rozwojowe przyjazne dla środowiska rozdzielnice 24KV niezawierające SF6. Jej głównym celem jest ograniczenie lub całkowite zastąpienie sześciofluorku siarki (SF₆), który jest szeroko stosowany w tradycyjnych rozdzielnicach. Konwencjonalne systemy dystrybucji średniego napięcia szeroko wykorzystują pierścieniowe jednostki główne z izolacją gazową SF₆.

Jednakże wraz z coraz bardziej rygorystycznymi globalnymi kontrolami emisji gazów cieplarnianych i wprowadzeniem przez Chiny celów „szczytu emisji dwutlenku węgla i neutralności pod względem emisji dwutlenku węgla”, promowanie rozwoju i stosowania rozdzielnic przyjaznych dla środowiska stało się nieuniknionym wyborem dla branży energetycznej. Rozdzielnice przyjazne dla środowiska, jako urządzenia, które „wykorzystują niewiele mediów szkodliwych dla środowiska lub nie wykorzystują ich wcale, mają niewielki wpływ na środowisko w całym swoim cyklu życia i posiadają zdolność adaptacji do środowiska”, stopniowo stają się głównym produktem w dziedzinie dystrybucji. Obecnie zapotrzebowanie rynku na przyjazne dla środowiska rozdzielnice stale rośnie i stale pojawiają się innowacje technologiczne.

Czym jest rozdzielnica przyjazna dla środowiska w izolacji gazowej:

Przyjazna dla środowiska rozdzielnica w obudowie metalowej z izolacją gazową oznacza „rozdzielnicę w obudowie metalowej, która wykorzystuje przyjazny dla środowiska gaz jako główną izolację, przerwę próżniową, zamyka wszystkie części pod napięciem (z wyjątkiem urządzeń wejściowych/odpływowych) w metalowym zbiorniku z niewielkim nadciśnieniem (≤0,04 MPa), wykorzystuje niewielką ilość stałych materiałów izolacyjnych jako podpór, ma ocenę ciągłości pracy nie niższą niż LCS2A i jest w stanie normalnie przerywać parametry znamionowe prąd zwarciowy w warunkach zerowego ciśnienia manometrycznego. Przyjazna dla środowiska rozdzielnica z izolacją gazową wykorzystuje gazy inne niż SF₆ (w tym suche powietrze, azot i mieszaniny SF₆) jako medium izolacyjne w połączeniu z technologią przerywania próżni. Jest to obecnie najpowszechniej stosowany typ rozdzielnicy przyjaznej dla środowiska.

Ze względu na funkcje aplikacyjne przyjazne dla środowiska rozdzielnice w osłonie metalowej w izolacji gazowej można podzielić na jednostki główne pierścieniowe (RMU) i rozdzielnice (rozdzielnice w izolacji gazowej, C-GIS).

Główne media izolacyjne:

1. Suche powietrze: N₂ i suche powietrze można stosować jako media izolacyjne w rozdzielnicach średniego napięcia od 12 kV do 40,5 kV. Gdy ciśnienie suchego powietrza wzrośnie około trzykrotnie w stosunku do ciśnienia izolacji SF₆, można spełnić wymagania dotyczące izolacji.

2. Azot (N₂): Czysty N₂ jest jednym z najbardziej przyjaznych dla środowiska mediów izolacyjnych i jest szeroko stosowany w przyjaznych dla środowiska rozdzielnicach z izolacją gazową 12 kV.

3. Inne gazy przyjazne dla środowiska: Należą do nich mieszaniny 80% N₂/20% O₂, CO₂, C₃, C₅ itp., z których część znalazła już zastosowanie komercyjne.

4. Pod względem konstrukcyjnym przyjazny dla środowiska zbiornik gazu w rozdzielnicy w izolacji gazowej jest spawany z cienkich blach, co zapewnia prosty proces produkcyjny zapewniający stałą jakość produktu, stabilność i niezawodność operacyjną podczas produkcji masowej, co jest głównym podejściem w Chinach.

Budowa przyjaznych dla środowiska rozdzielnic w izolacji gazowej

Przyjazna dla środowiska rozdzielnica w izolacji gazowej ma konstrukcję modułową.

Wewnętrzne przedziały przyjaznej dla środowiska rozdzielnicy w izolacji gazowej składają się głównie z następujących części:

1. Komora wypełniona gazem (zbiornik gazu)

Przedział wypełniony gazem jest podstawową częścią przyjaznej dla środowiska rozdzielnicy w izolacji gazowej. Wykonany jest z precyzyjnie zespawanych płyt ze stali nierdzewnej i wypełniony od wewnątrz gazami przyjaznymi dla środowiska, takimi jak suche powietrze lub azot. Główne części pod napięciem (główna szyna zbiorcza) i korpus przełącznika są uszczelnione wewnątrz zbiornika gazu. Poziom ochrony tego zbiornika gazu może osiągnąć IP67, a zewnętrzne warunki środowiskowe nie mają wpływu na jego wnętrze, z krótkotrwałą wodoodpornością i właściwościami zapobiegającymi kondensacji. W zbiorniku gazu zastosowano izolację gazową o niewielkim nadciśnieniu (≤0,04 MPa), co zmniejsza prawdopodobieństwo wycieku gazu. Nawet jeśli w zbiorniku gazu wystąpi usterka związana z nieszczelnością, przy zerowym ciśnieniu manometrycznym można utrzymać wystarczającą wytrzymałość izolacji, bez wpływu na normalne działanie.

2. Przedział niskiego napięcia (przedział przyrządów)

Przedział niskiego napięcia znajduje się w górnej części szafy lub z przodu i służy do instalowania dodatkowego wyposażenia, takiego jak urządzenia zabezpieczające mikrokomputery, inteligentne sterowniki i przyrządy pomiarowe. Przedział przyrządowy może być wyposażony w zabezpieczenie mikrokomputera i inne przyrządy oraz może realizować funkcje „czterech zdalnych” (zdalny pomiar, zdalna sygnalizacja, zdalne sterowanie, zdalna regulacja), zapewniając możliwości automatyzacji i inteligencji.

3. Przedział kablowy

Przedział kablowy znajduje się w dolnej części szafy i służy do podłączenia kabli przychodzących i wychodzących. Może również pomieścić sprzęt, taki jak ograniczniki przepięć i przekładniki napięciowe. Połączenia wejściowe i wyjściowe wykorzystują wtykowe połączenia kablowe, które są w pełni izolowane i ekranowane, co zapewnia bezpieczeństwo pracy.

Przedział mechanizmu operacyjnego

W komorze napędu zamontowane są napędy sprężynowe odłącznika i wyłącznika głównego, umożliwiające obsługę zarówno ręczną, jak i elektryczną. Mechanizm jest zintegrowany z wyłącznikiem w celu uzyskania blokady. Mechanizm operacyjny ma mniej części, co zmniejsza liczbę połączeń transmisyjnych i poprawia niezawodność.

4. Główne elementy

Kluczowe elementy wewnętrzne obejmują wyłącznik próżniowy, odłącznik, uziemnik, główną szynę zbiorczą, ogranicznik przepięć itp. Są one umieszczone wewnątrz szczelnego zbiornika gazu jako jednostki funkcjonalne, tworząc każdą komorę wypełnioną gazem.

Scenariusze zastosowań

1. Miejskie sieci dystrybucyjne

Rozdzielnice przyjazne dla środowiska są najczęściej stosowane w miejskich sieciach dystrybucyjnych. W porównaniu z tradycyjnymi rozdzielnicami średniego napięcia, przyjazne dla środowiska rozdzielnice w izolacji gazowej charakteryzują się niewielkimi rozmiarami, wysokim poziomem bezpieczeństwa i dużą odpornością na trudne warunki otoczenia, co daje ogromne korzyści na obszarach miejskich o ograniczonych zasobach gruntów. Przyjazne dla środowiska rozdzielnice w izolacji gazowej są szeroko stosowane w miejskich obszarach mieszkalnych, obszarach komercyjnych i podstacjach.

2. Sektor Energii Odnawialnej

Rozdzielnice przyjazne dla środowiska cieszą się najszybciej rosnącym popytem w sektorze energii odnawialnej. Przyłączenie do sieci elektrowni wiatrowych i fotowoltaicznych często wiąże się z wahaniami napięcia. Przyjazne dla środowiska jednostki główne z pierścieniem w izolacji gazowej i C-GIS mogą precyzyjnie spełniać potrzeby w zakresie niezawodnej dystrybucji wielkoskalowych połączeń z siecią bazową energii odnawialnej. Główne zastosowania obejmują:

Morska energetyka wiatrowa, lądowa energia wiatrowa/PV i systemy magazynowania energii.

3. Centra danych

Centra danych mają niezwykle wysokie wymagania w zakresie niezawodności zasilania i ochrony środowiska. Przyjazna dla środowiska rozdzielnica może spełnić podwójne wymagania: wysoce niezawodną dystrybucję energii i niskoemisyjną pracę.

4. Infrastruktura transportowa

Rozdzielnice przyjazne dla środowiska są szeroko stosowane w infrastrukturze transportowej, takiej jak metro, koleje dużych prędkości, lotniska, autostrady itp.

5. Zastosowania w ekstremalnych warunkach

Przyjazna dla środowiska rozdzielnica w izolacji gazowej jest szczególnie odpowiednia dla obszarów o trudnych warunkach pracy, takich jak obszary przybrzeżne, wilgotne, o wysokiej temperaturze, dotkliwe zimno, duże wysokości, gaz chemicznie korozyjny lub obszary silnie zanieczyszczone.

Przyjazna dla środowiska rozdzielnica w izolacji gazowej VS SF₆Rozdzielnica w izolacji gazowej

Poniżej znajduje się kompleksowe porównanie rozdzielnic w izolacji gazowej SF₆ (SF₆ GIS), przyjaznych dla środowiska rozdzielnic w izolacji gazowej (przyjaznych dla środowiska GIS). Te dwie drogi techniczne to główne opcje w dystrybucji średniego napięcia, każda z nich ma znaczące różnice w środku izolacyjnym, konstrukcji, zaletach i ograniczeniach.

Dlaczego warto wybrać ekologiczne rozdzielnice Contenele 24KV?

Ekologiczna rozdzielnica Conteneles to idealny wybór w zakresie dystrybucji, pozwalający osiągnąć cele neutralności pod względem emisji dwutlenku węgla:

• Przywództwo przyjazne dla środowiska: wykorzystuje azot (N₂) lub suche powietrze zamiast SF₆, co zapewnia zerową emisję gazów cieplarnianych. Uznany za „Typowy przypadek innowacji w zakresie zielonej technologii 2024”.
• Bezpieczny i niezawodny: stopień ochrony IP67, normalna praca przy zerowym ciśnieniu nadciśnieniowym, trwałość mechaniczna do 11 000 operacji i wytrzymywane napięcie 42 kV przy zerowym nadciśnieniu.
• Wysoka wydajność i kompaktowość: szerokość tylko 600 mm, maksymalny prąd podajnika do 3150 A, z łatwością spełniający potrzeby w zakresie dystrybucji wysokiego prądu
• Inteligentne i bezobsługowe: działanie opiera się na inteligentnej platformie i zapewnia niezawodną jakość, bezpieczeństwo, niezawodność i żywotność bezobsługową.
• Szerokie zastosowanie: czołowa pozycja w kategorii przyjaznych dla środowiska rozdzielnic wysokociśnieniowych w izolacji gazowej 35 kV, ze wskaźnikiem zwycięstw na poziomie 18% w projektach SPIC i Huaneng oraz roczną zdolnością produkcyjną wynoszącą 10 000 sztuk zapewniającą pełne zapewnienie dostawy.

Warsztat produkcyjny

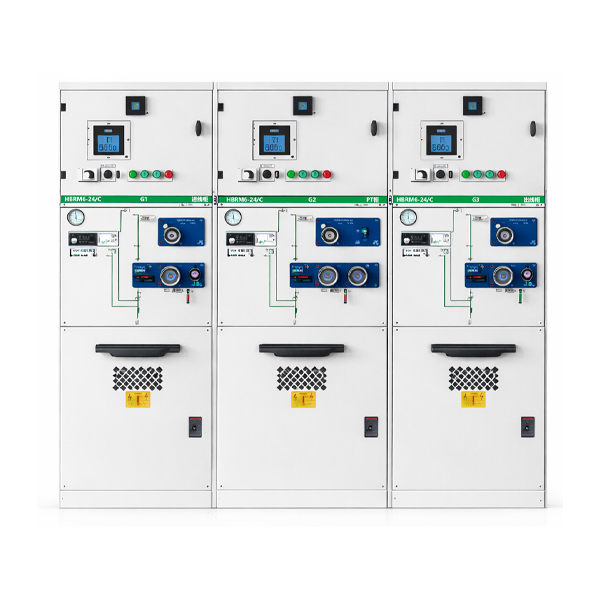

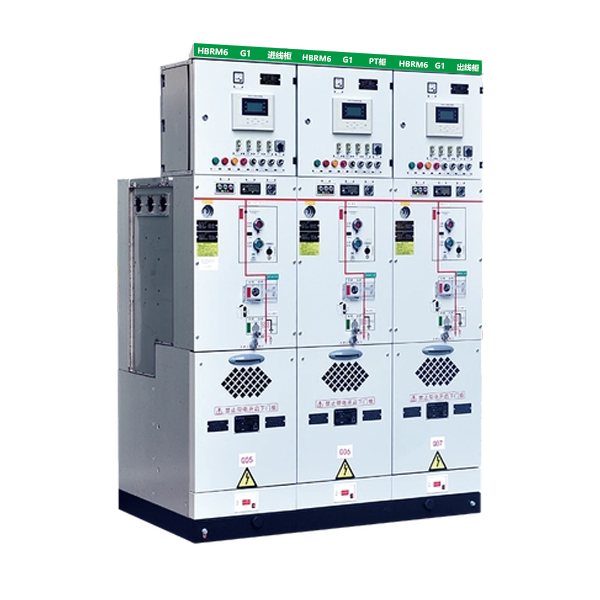

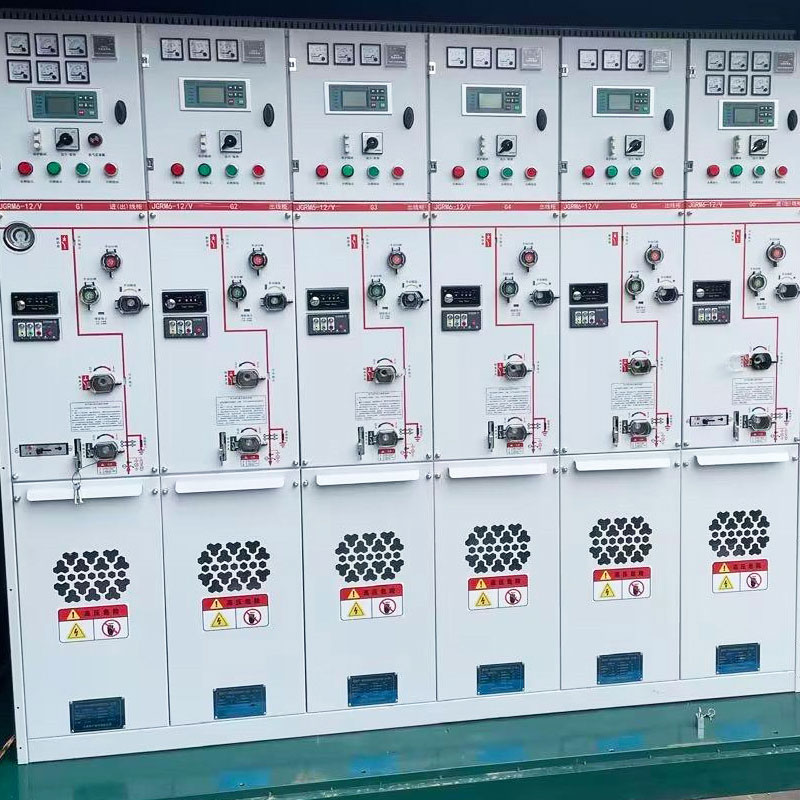

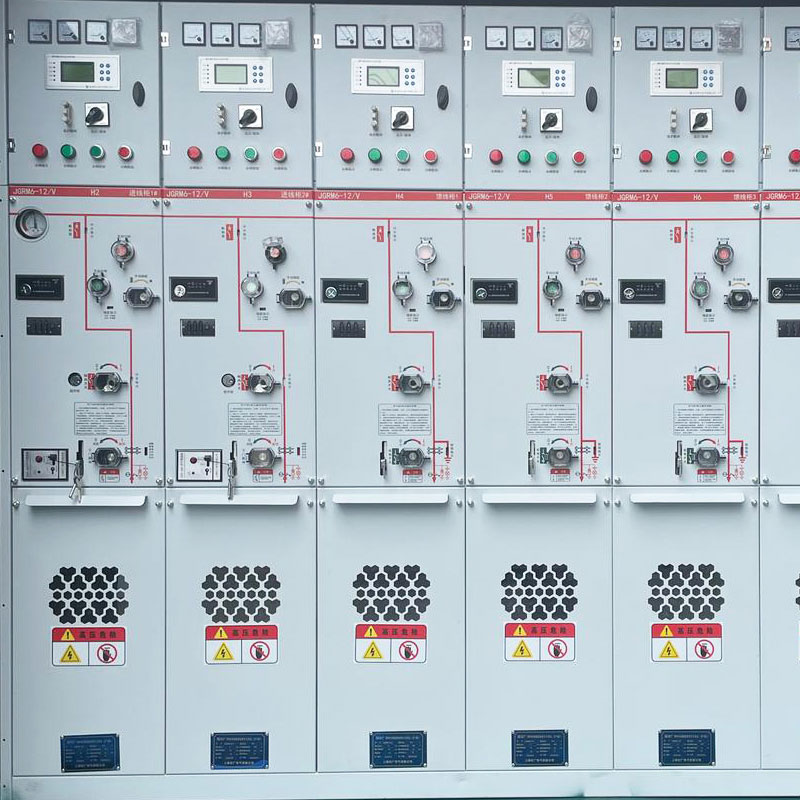

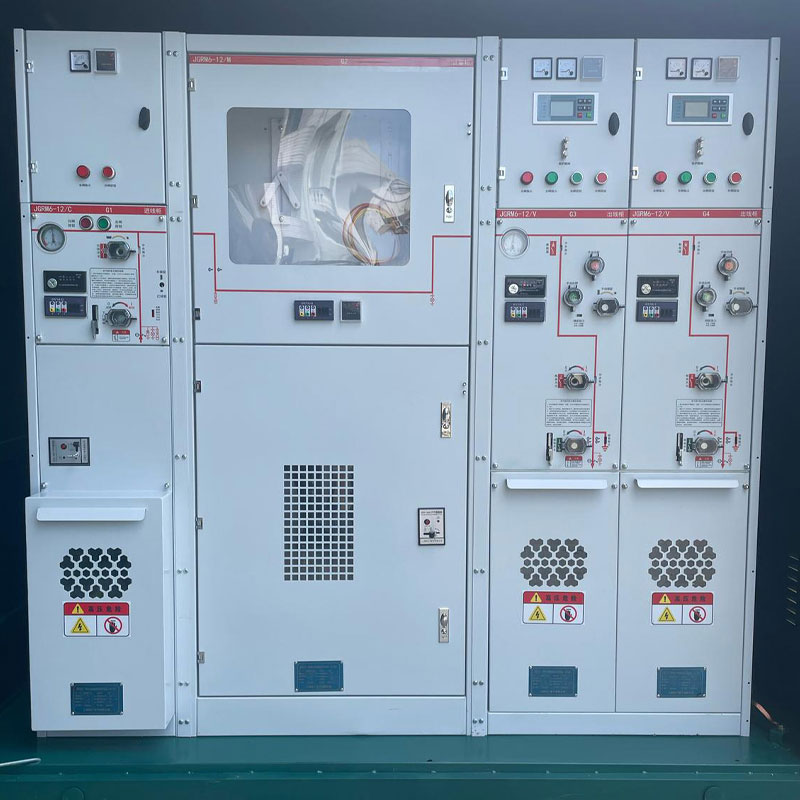

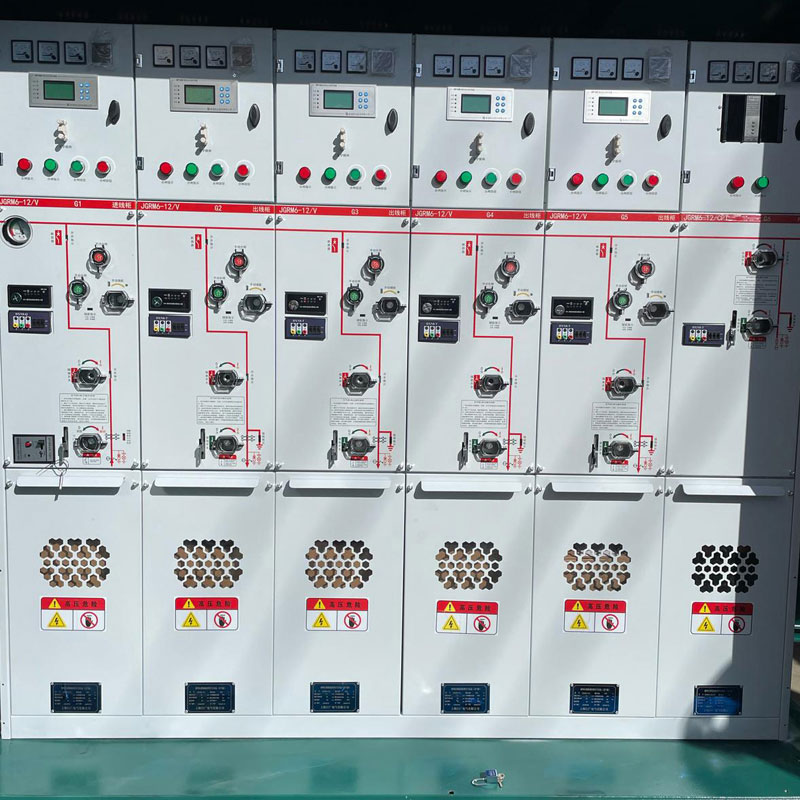

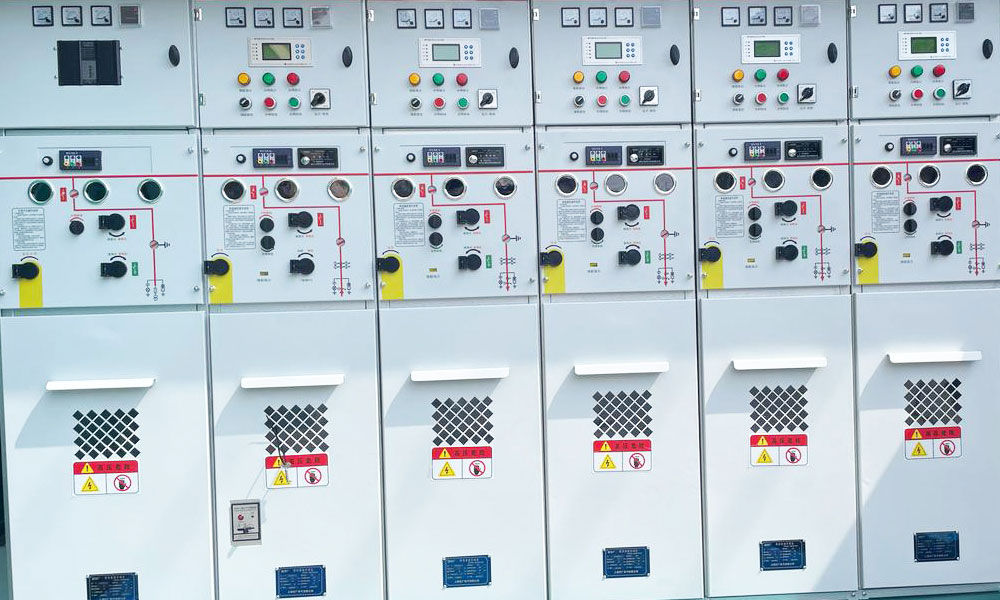

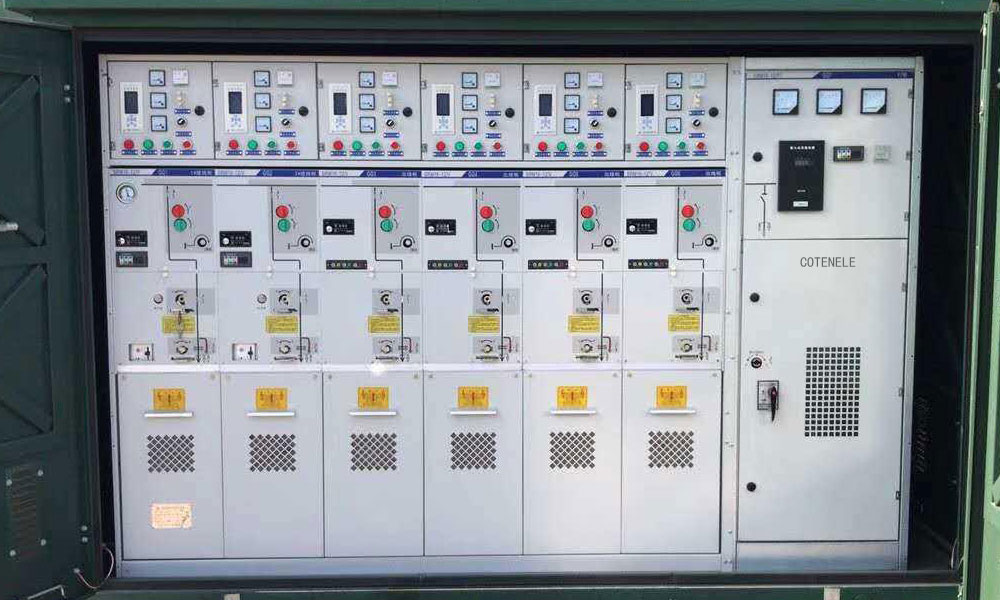

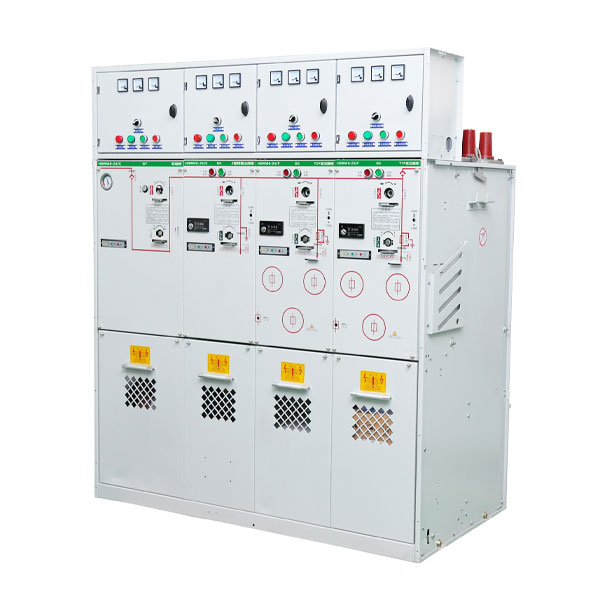

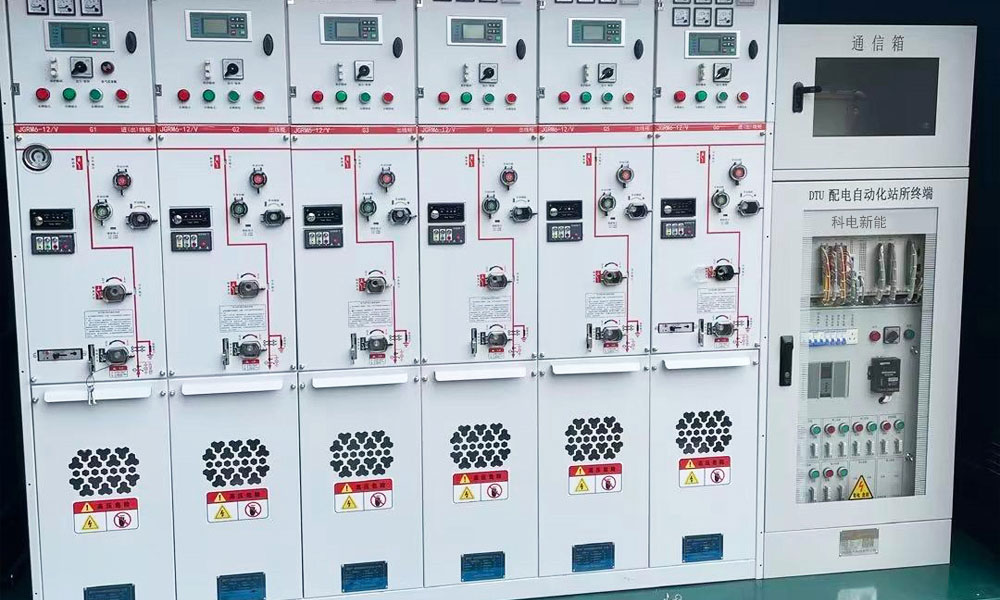

Produkt pokazuje:
