Jednostka główna pierścieniowa średniego napięcia 22 kV Panel RMU

Jednostka główna pierścieniowa jest jednym z podstawowych produktów wytwarzanych przez Cotenele. Możemy dostarczyć jednostki RMU o napięciu od 3,6 kv do 40,5 kv. Jednostka główna pierścieniowa średniego napięcia 22 kV serii XGN15-24 RMU Panel jest przeznaczona do trójfazowych systemów dystrybucji zasilania AC 50 Hz o napięciu znamionowym 24 kV. Cała szafka jednostki głównej pierścieniowej wykorzystuje izolację powietrzną systemu szyn zbiorczych. Opracowany dla nowoczesnych sieci dystrybucyjnych, XGN15-24 RMU to kompaktowe, rozszerzalne i skalowalne rozwiązanie w postaci rozdzielnicy w obudowie metalowej, odpowiednie do zastosowań w automatyce dystrybucyjnej. Produkt jest w pełni zgodny z normami IEC 62271-200 i spełnia wymagania projektów renowacji miejskich sieci elektroenergetycznych i dystrybucji energii przemysłowej.

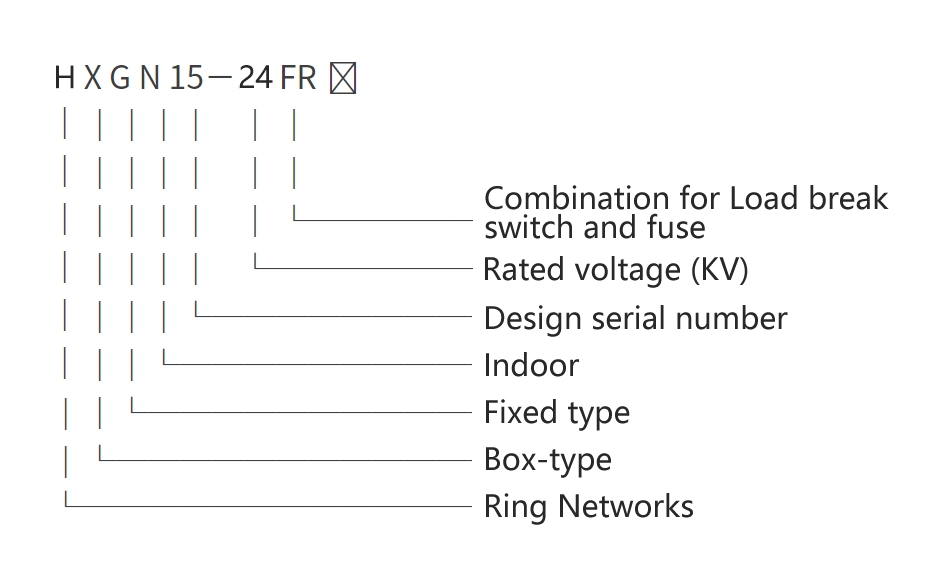

Model i znaczenia

Warunki pracy

1. Zakres temperatury otoczenia:Górna granica wynosi +40°C, a dolna –25°C. Średnia temperatura zmierzona w dowolnym okresie 24-godzinnym nie może przekraczać +35 °C.

2. Wilgotność względna:Średnia dobowa wilgotność względna nie przekracza 95%, a średnia miesięczna wilgotność względna utrzymuje się poniżej 90%.

3. Wysokość:Wysokość nie przekraczająca 1 000 m n.p.m.

4. Klimatyzacja:Otaczające powietrze jest wolne od znaczących zanieczyszczeń pyłem, dymem, żrącymi lub palnymi gazami, parą lub mgłą solną.

5. Warunki wibracyjne i sejsmiczne:Wibracje zewnętrzne lub powstające ruchy podłoża są znikome i nie mają mierzalnego wpływu na sprzęt.

Parametry techniczne

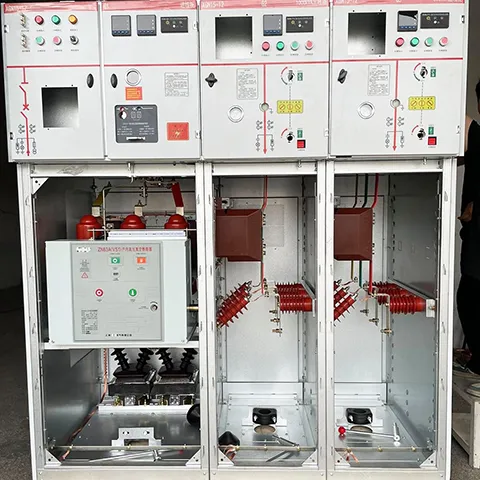

Struktura produktu XGN15-24

Panel RMU głównej jednostki pierścieniowej średniego napięcia XGN15-24 22KV składa się z czterech głównych przedziałów funkcjonalnych, każdy przedział pełni inną rolę w rozdzielnicy:

1. Przedział szyn zbiorczych

Przedział szyn zbiorczych znajduje się w górnej części pierścieniowej jednostki głównej. Główne szyny zbiorcze są ze sobą połączone i przebiegają przez cały korpus pierścieniowej jednostki głównej. Główną rolą tego przedziału jest efektywne gromadzenie i dystrybucja energii w wielu połączonych ze sobą jednostkach.

2. Przedział przełącznika obciążenia (przedział głównego przełącznika)

Rozłączniki obciążenia (takie jak FLN36-24 lub FLN56) są zwykle instalowane w tym przedziale jako rozdzielnica główna. Obudowa rozłącznika obciążenia jest odlana z żywicy epoksydowej i wypełniona gazowym sześciofluorkiem siarki jako środkiem izolacyjnym. Na muszli znajduje się okienko obserwacyjne. Dodatkowo, zgodnie z wymaganiami klienta, komora może zostać wyposażona także w miernik gęstości gazu sześciofluorku siarki lub miernik gęstości gazu ze stykami alarmowymi.

3. Przedział kablowy

Przedziały kablowe zazwyczaj mają wystarczającą ilość miejsca na łatwe podłączenie kabli. Za pomocą prostych nieekranowanych końcówek kablowych można podłączyć zarówno kable jednożyłowe, jak i trzyżyłowe. W tym przedziale można również zainstalować inne komponenty, takie jak odgromniki, przekładniki prądowe i uziemniki. Na drzwiach przedziału znajdują się okienka obserwacyjne i blokady bezpieczeństwa, natomiast płyta dolna zawiera pokrywę uszczelniającą, zaciski kablowe o odpowiednich wymiarach i ramy wsporcze. W celu montażu kabla należy zdemontować płytę dolną i ramę przednią.

4. Przedział sterowania niskim napięciem

Przedział niskiego napięcia pełni zarówno funkcję układu blokującego, jak i panelu sterowania. Znajduje się w nim mechanizm napędowy sprężynowy ze wskaźnikiem położenia i mechanicznymi urządzeniami ryglującymi. Przedział może być również wyposażony w styki pomocnicze, cewki wyzwalające, mechanizmy wyzwalania awaryjnego, pojemnościowe wyświetlacze na żywo, zamki na klucze i elektryczne urządzenia sterujące. W razie potrzeby można wymienić cały przedział niskiego napięcia. Taka modularyzacja może zwiększyć łatwość serwisowania.

5. Mechanizmy blokujące

Przedział niskiego napięcia jest wyposażony w pięciopozycyjny system blokady mechanicznej zapobiegający nieprawidłowej kolejności operacji. Ta wszechstronna konstrukcja blokująca zapewnia bezpieczeństwo pracy.

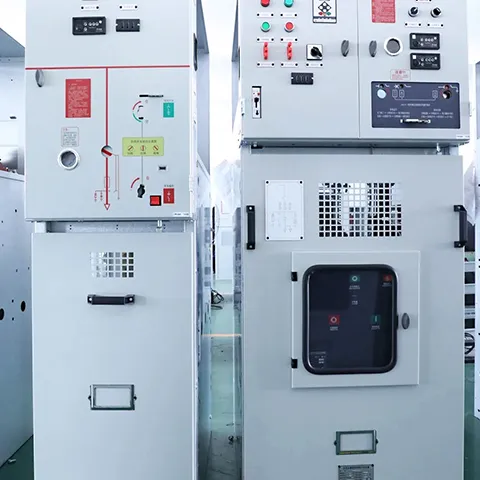

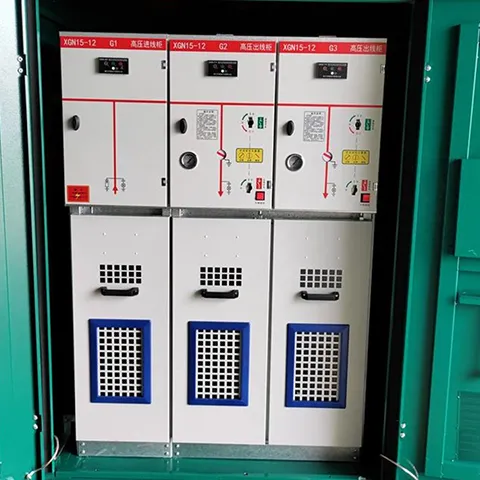

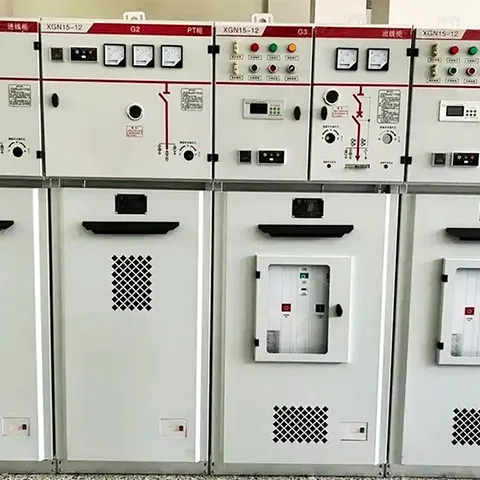

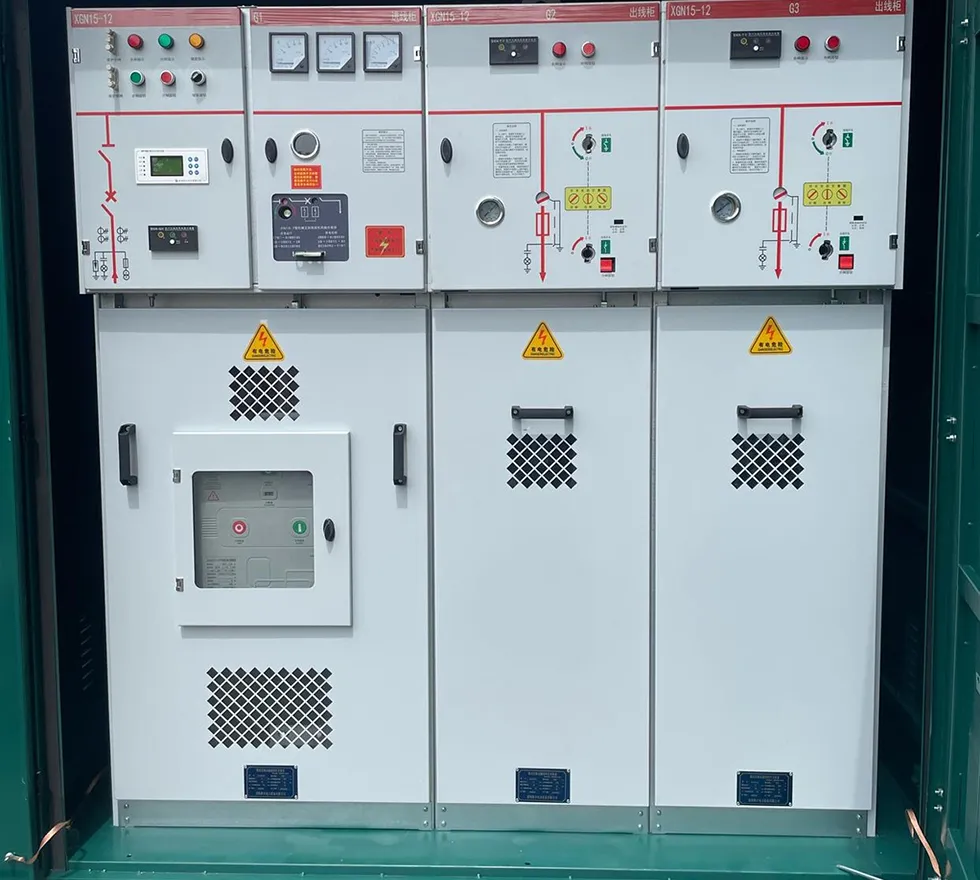

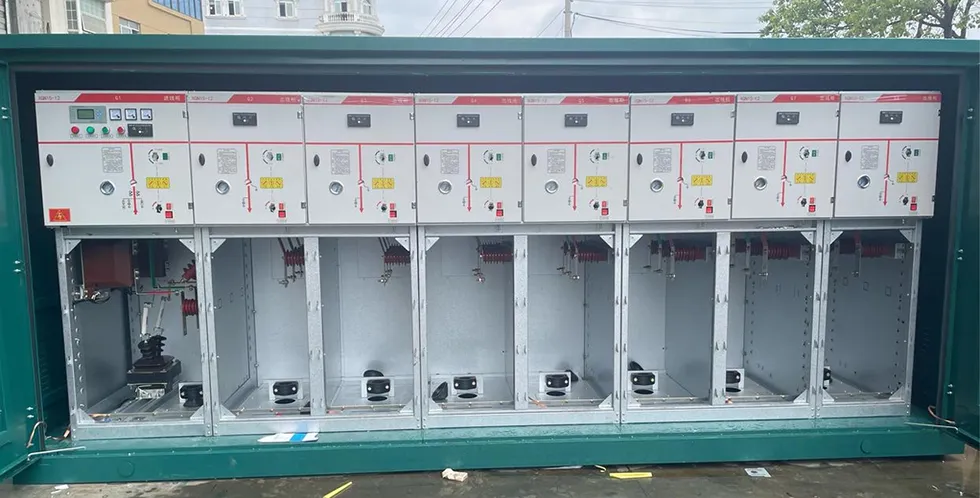

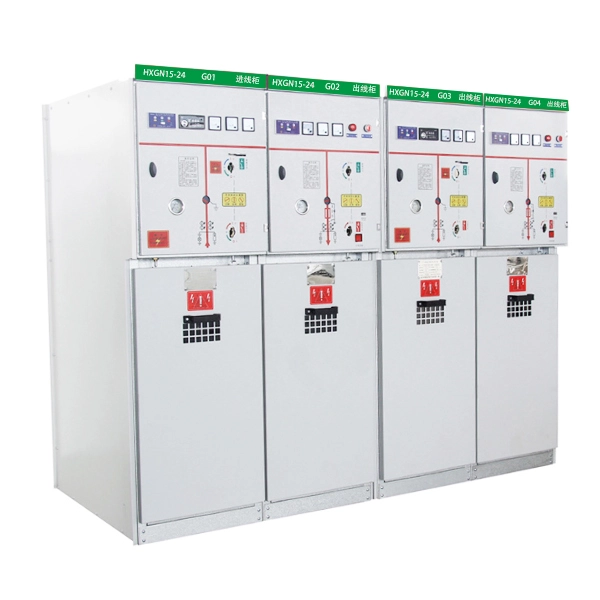

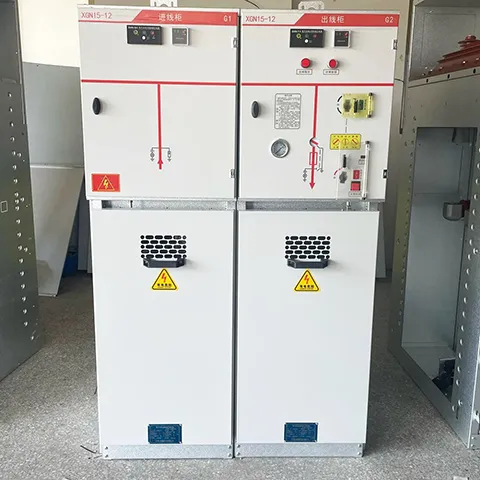

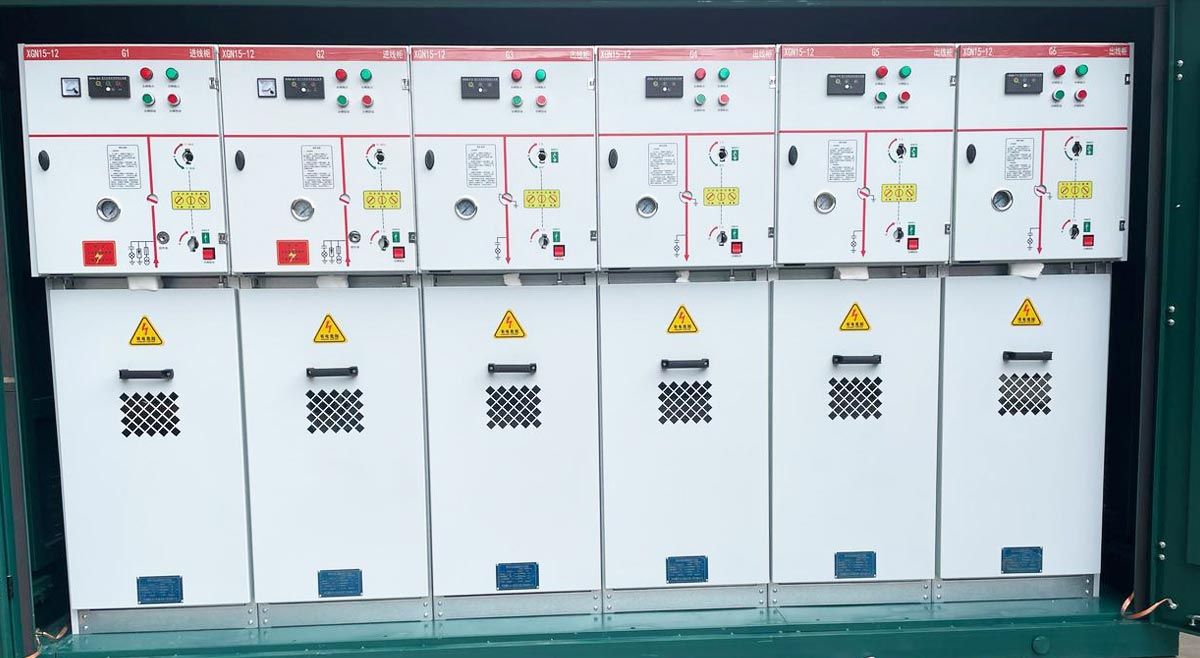

Pokazy produktów
