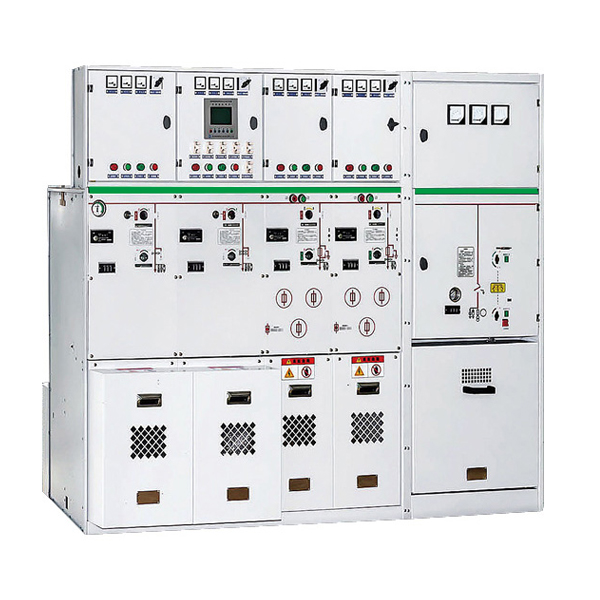

Jednostka główna z pierścieniem przyjaznym dla środowiska 36KV

Cotenele jest dużym producentem przyjaznej dla środowiska jednostki głównej pierścieniowej (RMU) 36 kV w Chinach, a nasze jednostki RMU średniego napięcia eksportują do wielu krajów i regionów w Europie i Ameryce. Przyjazne dla środowiska jednostki główne z pierścieniem w izolacji gazowej nie zawierają SF6, wykorzystują suche powietrze lub N2 jako medium izolujące i stanowią alternatywę dla tradycyjnych rozdzielnic średniego napięcia z izolacją SF₆. W RMU znajdują się urządzenia przełączające średniego napięcia w metalowej obudowie, głównie przełączające prądy obciążenia, przerywające prądy zwarciowe i prądy transformatorów bez obciążenia. Produkowane przez nas rozdzielnice średniego napięcia i pierścieniowe jednostki główne są zgodne z odpowiednimi normami międzynarodowymi, takimi jak: seria IEC 62271, rozporządzenie UE dotyczące fluorowanych gazów cieplarnianych (UE) 2024/573, seria IEEE/ANSI C37.20, standardy UL/NEMA.

Co to jest przyjazna dla środowiska jednostka główna pierścieniowa (RMU) 36 kV?

Przyjazna dla środowiska jednostka główna z pierścieniem w izolacji gazowej 36 kV to rozdzielnica rozdzielcza średniego napięcia o napięciu znamionowym 36 kV, wykorzystująca przyjazny dla środowiska gaz (jako substytut SF₆) jako medium izolacyjnego, wykorzystująca technologię przerywania próżni w celu przerwania prądu, a wszystkie części pod napięciem i elementy przełączające są hermetycznie zamknięte w zbiorniku gazu ze stali nierdzewnej.

Kluczowe cechy:

1. Napięcie znamionowe: 36kV (obejmuje również 24kV, 40,5kV itp. np. XGN-24/36)

2. Medium izolacyjne: suche powietrze, czyste powietrze, azot lub mieszaniny gazów o niskim GWP, takie jak C4/CO₂ lub C5/CO₂

3. Metoda gaszenia łuku: przerywacz próżniowy

4. Konstrukcja: w pełni uszczelniony zbiornik gazu ze stali nierdzewnej; stopień ochrony do IP67

5. Standardy konstrukcyjne: zgodne z normami IEC i GB/T

6. W przeciwieństwie do tradycyjnych rozdzielnic w izolacji gazowej SF₆, wersja przyjazna dla środowiska zachowuje wszystkie zalety rozdzielnic w izolacji gazowej (GIS) – zwartą konstrukcję, bezobsługową pracę, duże możliwości adaptacji do środowiska – jednocześnie całkowicie eliminując gaz SF₆ o wysokim GWP.

Zakres zastosowania:

Przyjazna dla środowiska jednostka główna z pierścieniem w izolacji gazowej 36 kV jest stosowana głównie w systemach dystrybucji energii wtórnej średniego napięcia i scenariuszach zasilania terminali.

1. Miejskie sieci dystrybucyjne:

Ta przyjazna dla środowiska jednostka główna z pierścieniem w izolacji gazowej jest stosowana głównie w miejskich sieciach dystrybucyjnych, stacjach rozdzielczych i skrzynkach rozdzielczych kabli.

2. Wytwarzanie energii odnawialnej:

• Farmy wiatrowe: Przyjazny dla środowiska RMU 36 kV szczególnie nadaje się do morskich i lądowych farm wiatrowych. Jest to bardzo ważny punkt połączenia turbin wiatrowych z siecią energetyczną, zapewniający bezpieczne i wydajne przesyłanie energii, a także odporny na duże zasolenie, wysoką wilgotność i trudne warunki morskie.
• Instalacje fotowoltaiczne (PV): Przyjazny dla środowiska moduł RMU z izolacją gazową o napięciu 36 kV służy jako interfejs między układem fotowoltaicznym a siecią, zapewniając funkcje przełączania i zabezpieczeń, izolując układ fotowoltaiczny na potrzeby konserwacji lub rozwiązywania problemów oraz zarządzając przepływem prądu z układu do sieci.

3. Zastosowania przemysłowe i komercyjne:

Przyjazny dla środowiska RMU z izolacją gazową 36 kV jest bardzo odpowiedni dla przedsiębiorstw przemysłowych, przemysłu lekkiego, petrochemii, centrów danych, dużych kopalni, lotnisk, kolei, dzielnic handlowych, wieżowców i innych podstacji i miejsc dystrybucji energii.

4. Infrastruktura transportowa:

Ten przyjazny dla środowiska moduł RMU jest w stanie wytrzymać trudne warunki, takie jak wibracje, korozja i wilgoć, co może zapewnić bezpieczne i stabilne zasilanie infrastruktury transportowej. Dlatego jest powszechnie stosowany w systemach zasilania autostrad, metra, transportu kolejowego i podstacji obwiedniowych.

5. Specjalne zastosowania środowiskowe:

Wszystkie komponenty średniego napięcia tej przyjaznej dla środowiska jednostki głównej pierścieniowej 36 kV są zamknięte w metalowej obudowie wypełnionej gazem izolacyjnym, a na ich działanie nie mają wpływu zewnętrzne czynniki środowiskowe. Szczególnie nadaje się do stosowania w środowiskach położonych na dużych wysokościach, w bardzo zimnych, wilgotnych i zanieczyszczonych środowiskach, jest szeroko stosowany w specjalnych, trudnych warunkach użytkowania, takich jak obszary położone na dużych wysokościach i morskie farmy wiatrowe.

Główne zalety produktu:

1. Przyjazny dla środowiska: Ta przyjazna dla środowiska jednostka główna z pierścieniem w izolacji gazowej 36 kV wykorzystuje mieszaninę gazów suchego powietrza, N2 lub gazów pochodzących z komory niskotemperaturowej, aby wyeliminować emisję sześciofluorku siarki gazów cieplarnianych i zapewnić możliwość recyklingu w całym cyklu życia.

2. Bezpieczny i niezawodny: Ta przyjazna dla środowiska jednostka główna z pierścieniem wytrzymuje ciśnienie zerowe (nawet przy ciśnieniu atmosferycznym) i jest wyposażona w całkowicie uszczelniony zbiornik magazynujący ze stali nierdzewnej o stopniu ochrony IP67, na który nie ma wpływu wilgoć, mgła solna ani zanieczyszczenia.

3. Kompaktowa i modułowa: Ta przyjazna dla środowiska jednostka główna pierścieniowa ma bardzo kompaktowe wymiary, szerokość pojedynczego zbiornika wynosi zaledwie 420 milimetrów i rozszerzalne boki/górę, co ułatwia modernizację sieci.

4. Bezobsługowy: Podstawowe elementy tej pierścieniowej jednostki głównej średniego napięcia nie wymagają regularnej konserwacji; Niska rezystancja obwodu może zmniejszyć straty energii i koszty operacyjne.

5. Inteligentny: Ta przyjazna dla środowiska jednostka główna z pierścieniem w izolacji gazowej 36 kV obsługuje zdalne monitorowanie, integrację ze SCADA, czujniki IoT i konserwację predykcyjną w oparciu o sztuczną inteligencję.

6. Duża zdolność adaptacji do środowiska: Ta przyjazna dla środowiska jednostka główna pierścieniowa może pracować stabilnie w zakresie temperatur od -40°C do +50°C, może pracować w środowiskach do 3000 metrów nad poziomem morza i może normalnie pracować w trudnych warunkach przybrzeżnych lub morskich.

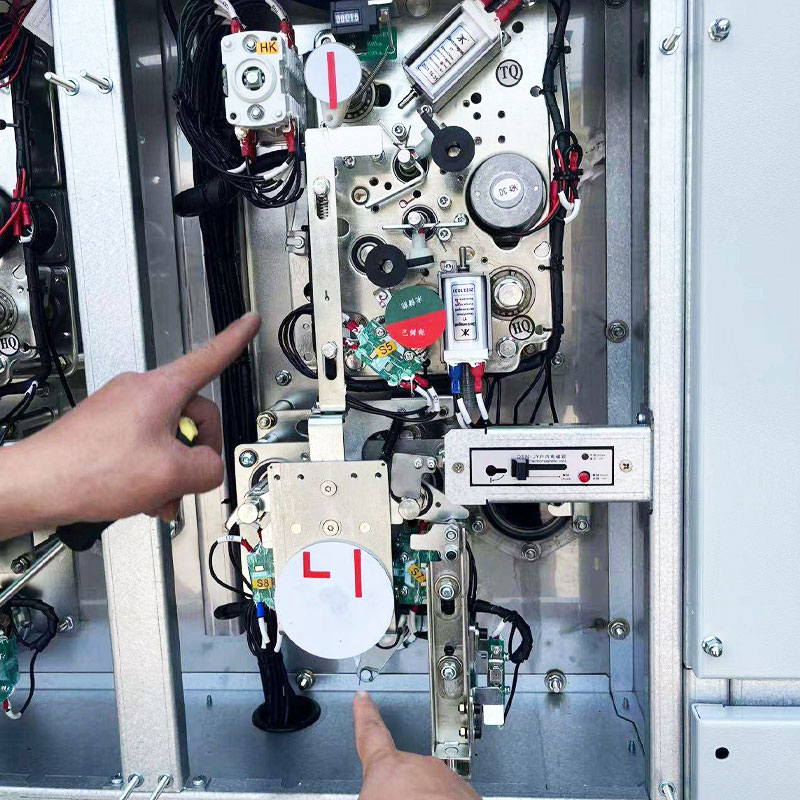

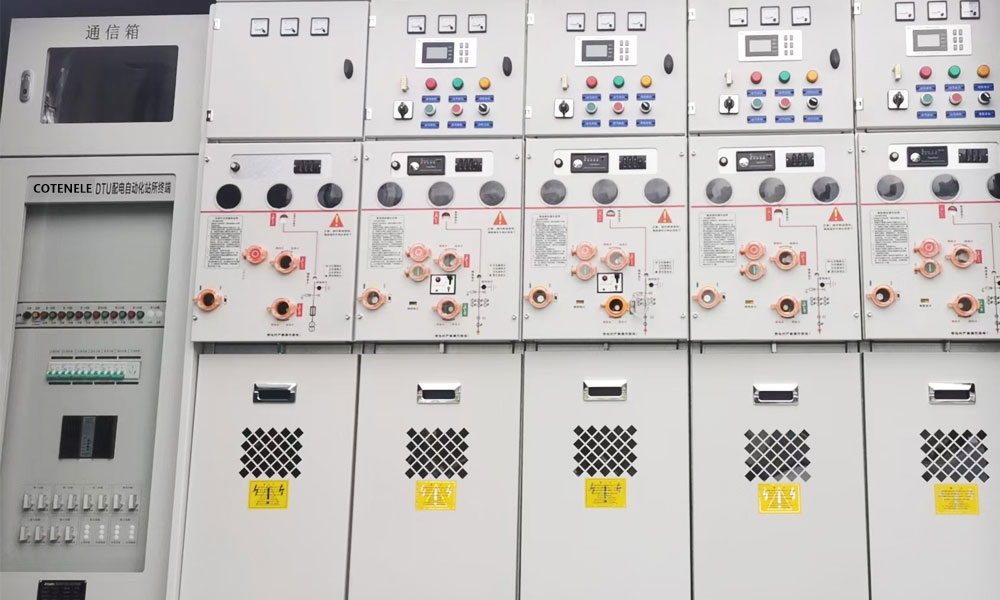

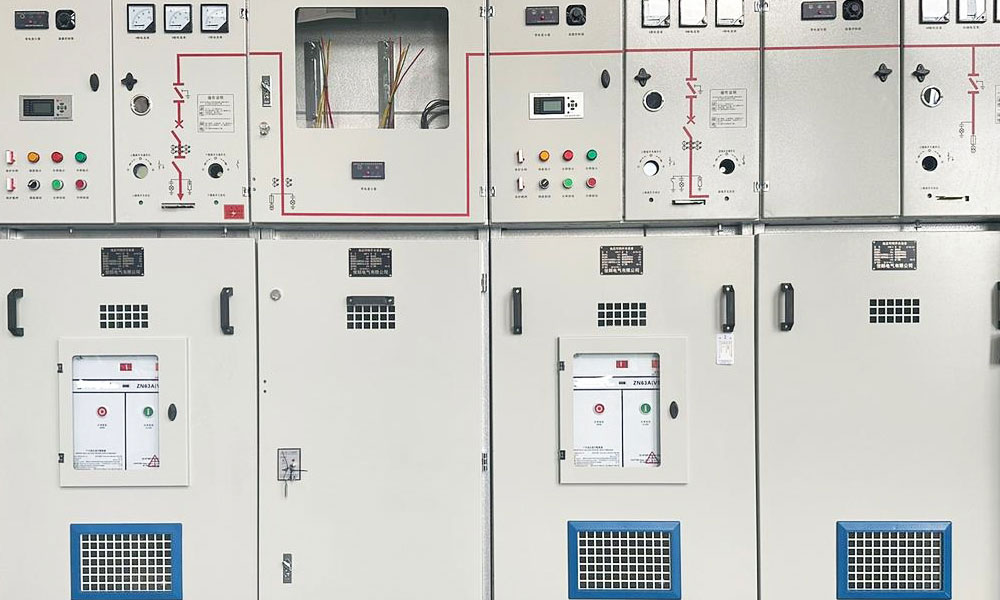

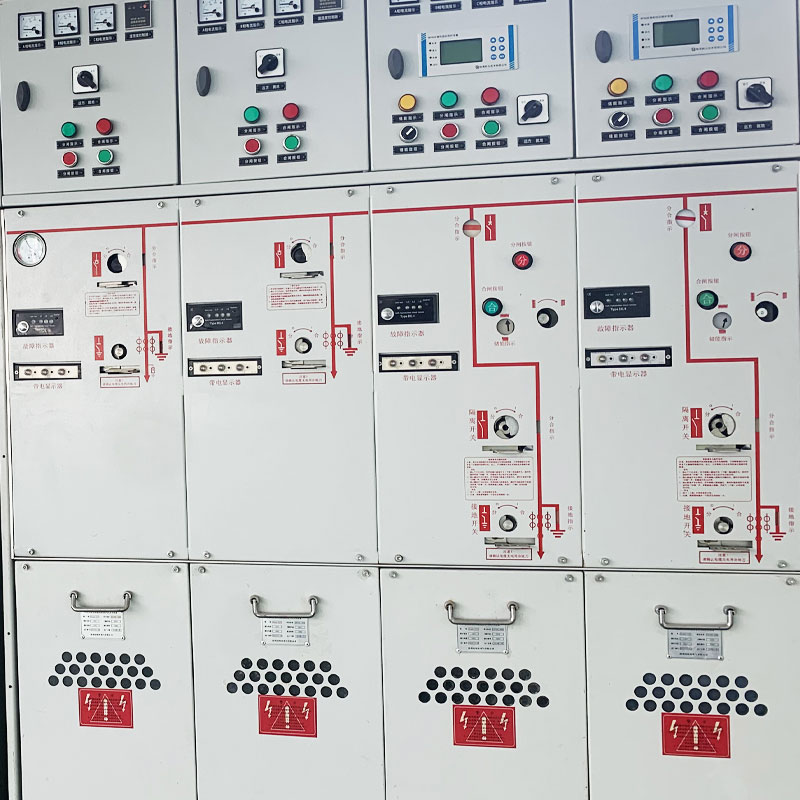

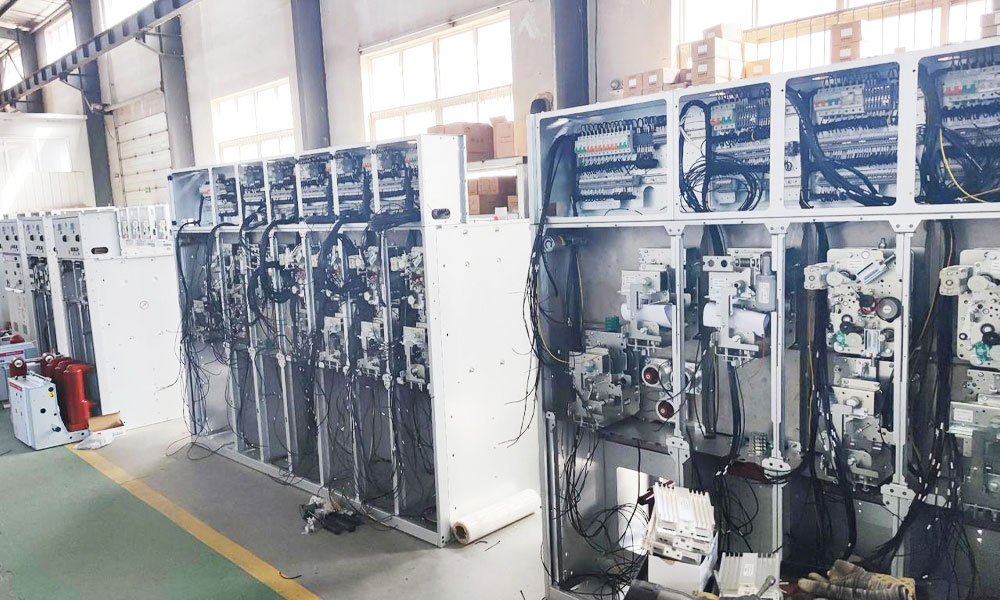

Nasz warsztat

Klasyfikacja dla przyjaznej dla środowiska jednostki głównej pierścieniowej

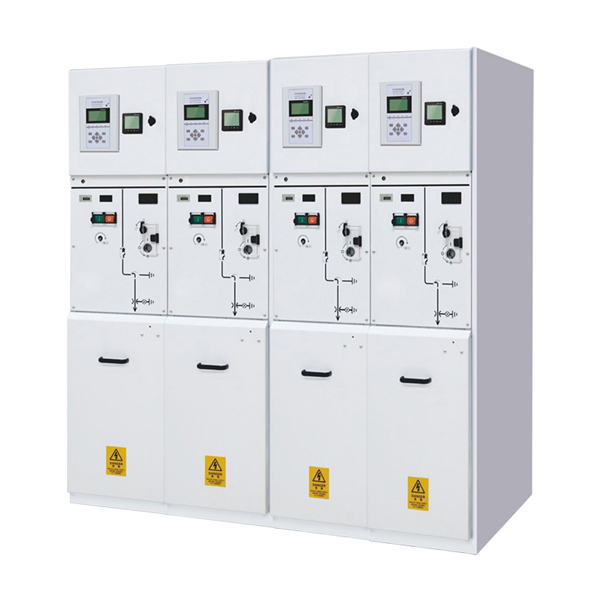

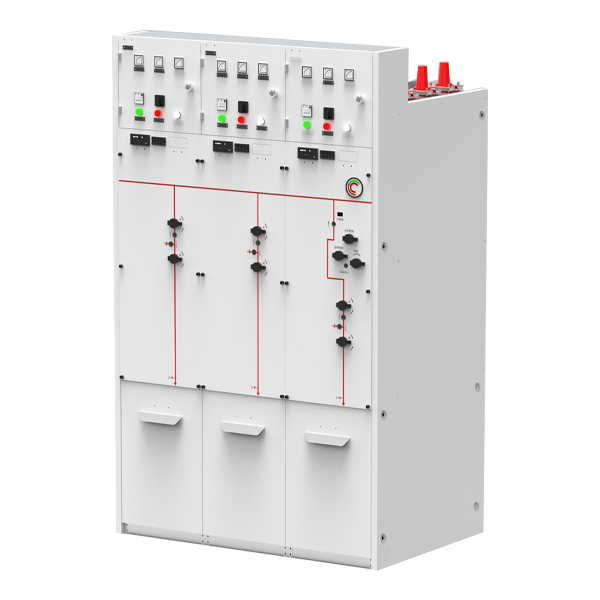

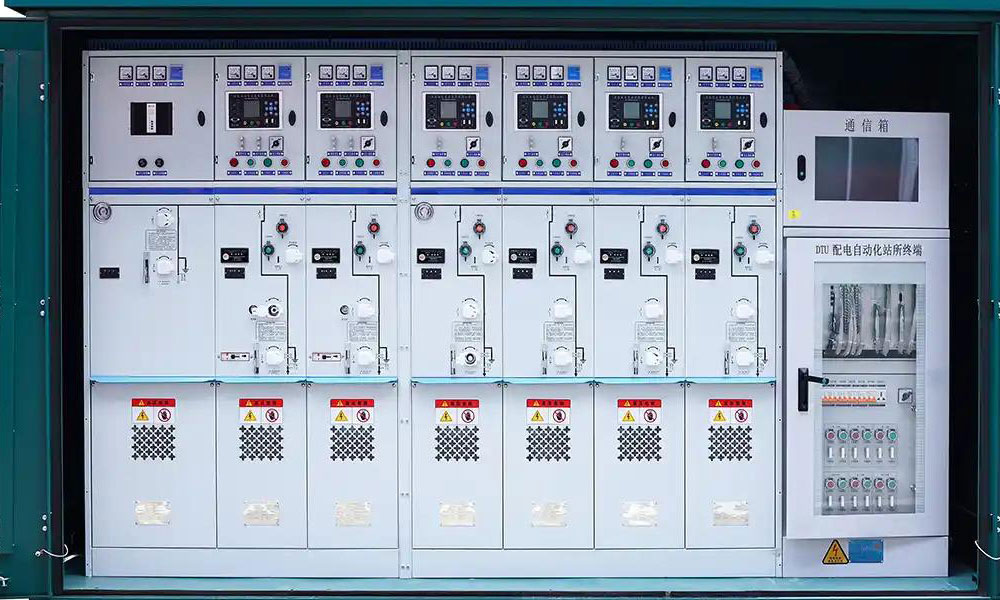

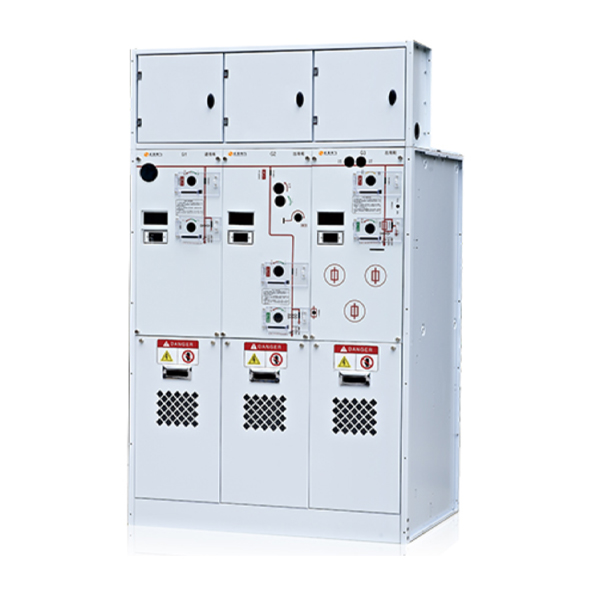

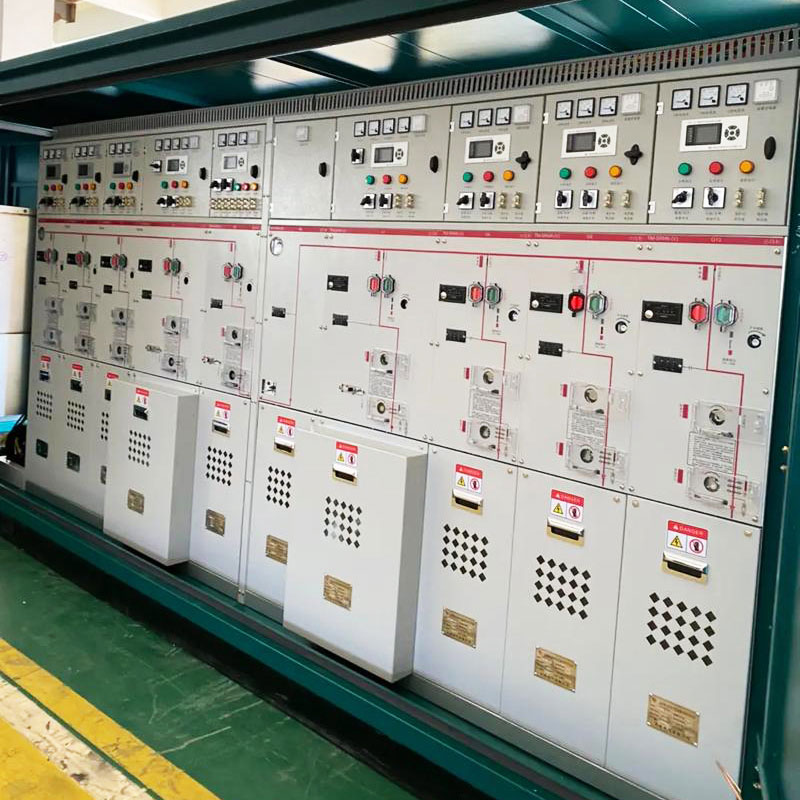

Pokazy produktów
