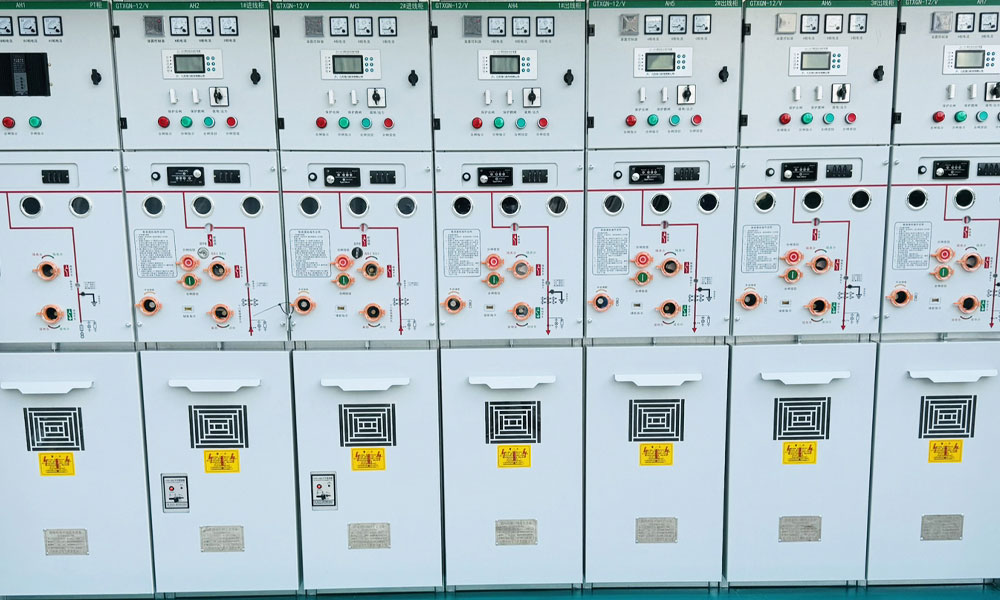

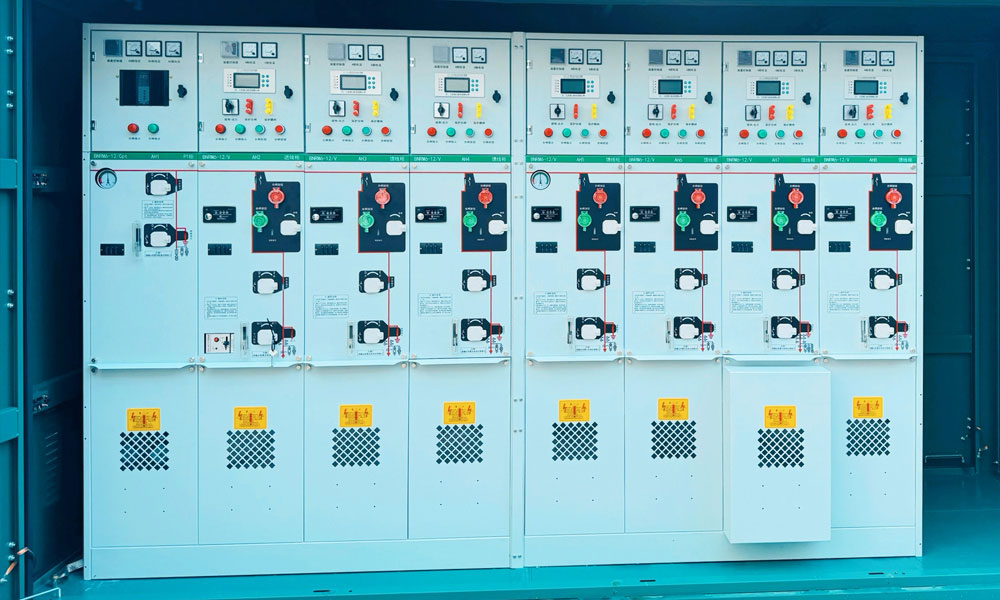

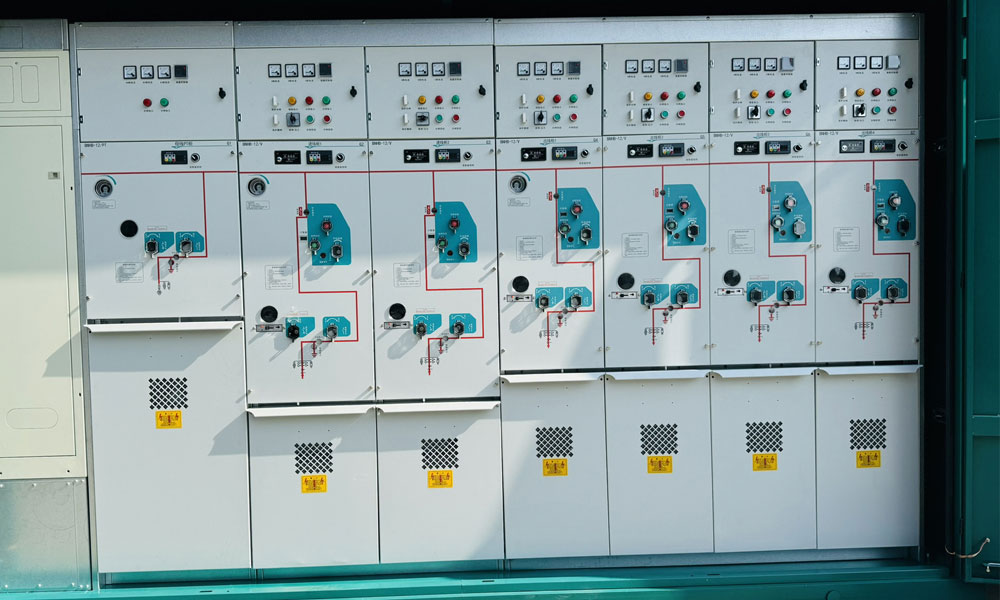

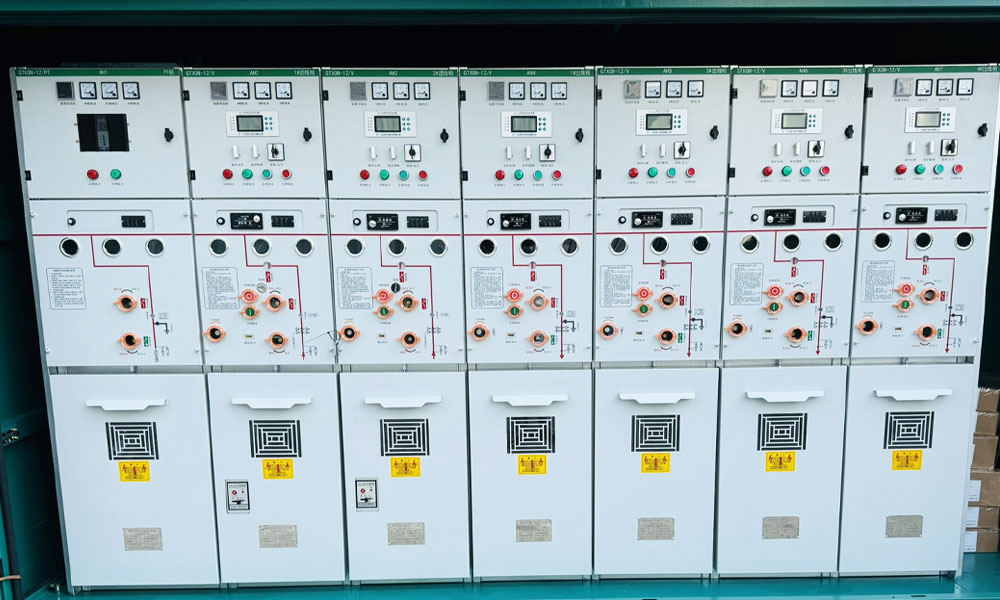

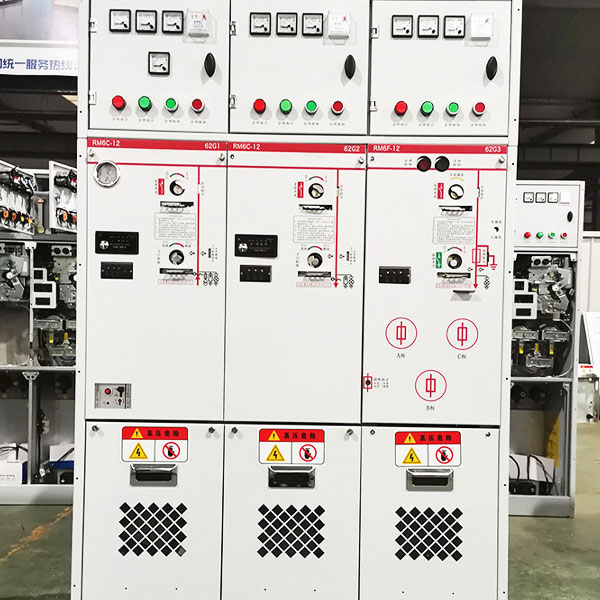

Jednostka główna średniego napięcia z izolowanym pierścieniem stałym

Jednostka główna z pierścieniem o stałej izolacji średniego napięcia jest jednym z głównych produktów firmy Cotenele. Jednostka główna z pierścieniem o stałej izolacji średniego napięcia jest kluczowym elementem sprzętu dystrybucyjnego stosowanego do dzielenia, łączenia i odczepiania obciążenia linii kablowych w sieciach dystrybucyjnych średniego napięcia. W oparciu o ewolucję mediów izolacyjnych, RMU średniego napięcia przeszły od konstrukcji z izolacją powietrzną do konstrukcji z izolacją gazową SF₆. RMU z izolacją stałą średniego napięcia jest w pełni izolowanym, w pełni uszczelnionym urządzeniem dystrybucyjnym opracowanym z RMU średniego napięcia wypełnionych gazem SF₆.

Kluczową koncepcją jest całkowite zamknięcie przełącznika i części pod napięciem średniego napięcia w żywicy epoksydowej lub podobnych materiałach stałych, zastępując tradycyjną izolację gazową mediami stałymi, uzyskując w ten sposób w pełni izolowane, w pełni uszczelnione i bezobsługowe rozwiązanie dystrybucyjne. Kierując się chińską strategią „szczytu emisji dwutlenku węgla, neutralności pod względem emisji dwutlenku węgla” i rosnącym zapotrzebowaniem na inteligentne sieci dystrybucyjne, rynek RMU średniego napięcia w izolacji stałej stale się rozwija. Oczekuje się, że do 2032 r. wielkość rynku światowego osiągnie około 2,4 miliarda dolarów, przy złożonej rocznej stopie wzrostu (CAGR) wynoszącej około 6%.

Definicja jednostki głównej pierścieniowej średniego napięcia w izolacji stałej:

Jednostka główna średniego napięcia z pierścieniową izolacją stałą jest definiowana jako RMU, w którym jako główny środek izolacyjny zastosowano stałe materiały izolacyjne. RMU z izolacją stałą średniego napięcia to w pełni izolowana, w pełni uszczelniona jednostka modułowa, w której przerywacz próżniowy i jego połączenia przewodzące, odłącznik, uziemnik, główna szyna zbiorcza, szyna odgałęziona i inne główne elementy obwodu pod napięciem (pojedynczo lub w połączeniu) są zamknięte w solidnym materiale izolacyjnym. Powierzchnie zewnętrzne, których może dotykać personel, są pokryte przewodzącą lub półprzewodzącą warstwą ekranującą i mogą być bezpośrednio i niezawodnie uziemione.

Główne parametry techniczne:

Zalety produktu:

1. Przyjazny dla środowiska

Jednostki RMU z izolacją stałą całkowicie eliminują użycie gazu SF₆. Jako medium izolacyjne wykorzystują materiały stałe (żywica epoksydowa, guma silikonowa), nie emitując żadnych toksycznych substancji ani gazów cieplarnianych, co zapewnia prawdziwie zerową emisję i zero zanieczyszczeń.

2. Bezpieczeństwo i niezawodność

Solidna izolacja nie przecieka. Eliminuje to zasadniczo ryzyko awarii izolacji spowodowanej wyciekiem gazu z uszkodzonych lub źle uszczelnionych jednostek wypełnionych SF₆, znacznie poprawiając bezpieczeństwo. Fazy ​​są oddzielone od siebie, więc nawet zwarcie wewnętrzne nie powoduje zwarcia międzyfazowego. Kompleksowa, mechaniczna i elektryczna blokada z pięcioma zabezpieczeniami skutecznie zapobiega nieprawidłowemu działaniu.

3. Silna zdolność adaptacji do środowiska

Jednostki RMU z izolacją stałą są odporne na zewnętrzne warunki klimatyczne i działają stabilnie w trudnych warunkach, takich jak

Ekstremalnie zimne środowisko, obszary na dużych wysokościach oraz wilgoć, mgła solna, burza piaskowa i inne trudne warunki.

4. Bezobsługowy i niski koszt eksploatacji

Ponieważ nie ma ryzyka wycieku gazu, nie ma potrzeby okresowego uzupełniania SF₆ ani sprawdzania ciśnienia gazu. Eliminuje się potrzebę monitorowania ciśnienia gazu, co znacznie ogranicza konserwację, a nawet zapewnia naprawdę bezobsługową pracę.

5. Zwarta konstrukcja

Wytrzymałość dielektryczna izolacji stałej jest około 3–5 razy większa niż w przypadku gazu SF₆, co znacznie zmniejsza wymaganą odległość izolacyjną, a tym samym zmniejsza objętość i powierzchnię sprzętu, co może spełnić wymagania miniaturyzacji.

6. Zgodność inteligencji

Solidnie izolowane moduły RMU można łatwo zintegrować z inteligentnymi terminalami dystrybucyjnymi. Dodając inteligentne jednostki pomiarowe i sterujące (zgodne z IEC 61850) oraz moduły komunikacyjne 5G/światłowodowe, można przesyłać parametry w czasie rzeczywistym, takie jak stan przełącznika, prąd obciążenia oraz temperatura/wilgotność wewnętrzna.

Podstawowe komponenty i konstrukcja jednostki głównej średniego napięcia z izolowanym pierścieniem:

Podstawowe komponenty

Układ konstrukcji

Jednostka główna z pierścieniem w izolacji gazowej vs jednostka główna z pierścieniem w izolacji stałej:

Główne jednostki funkcyjne dla jednostki głównej z pierścieniem przyjaznym dla środowiska

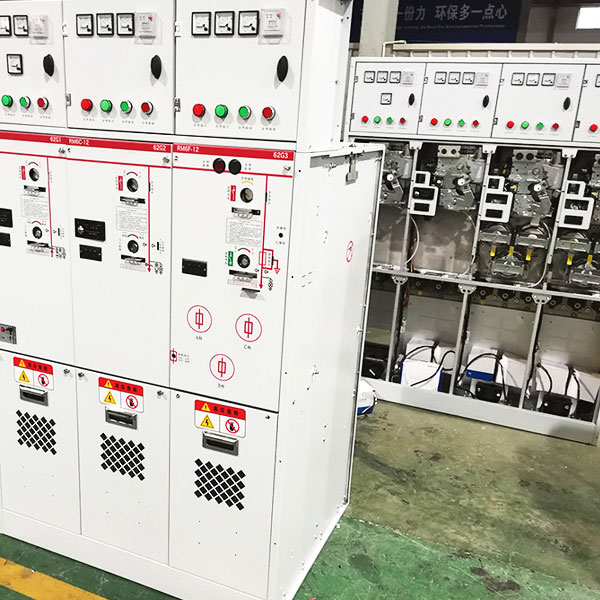

Nasz warsztat

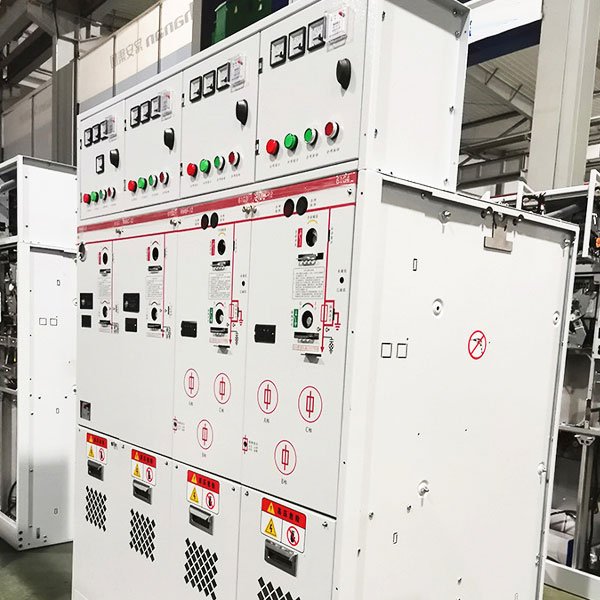

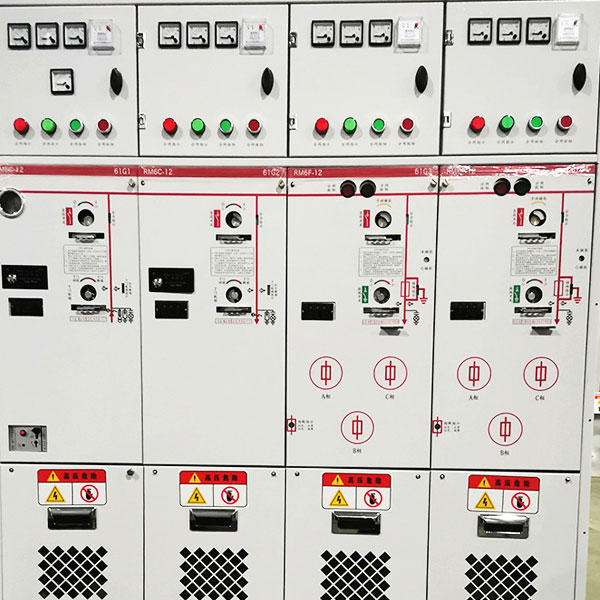

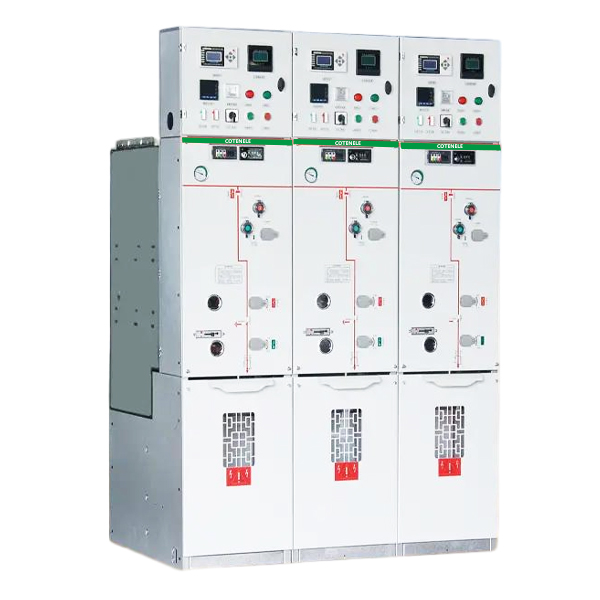

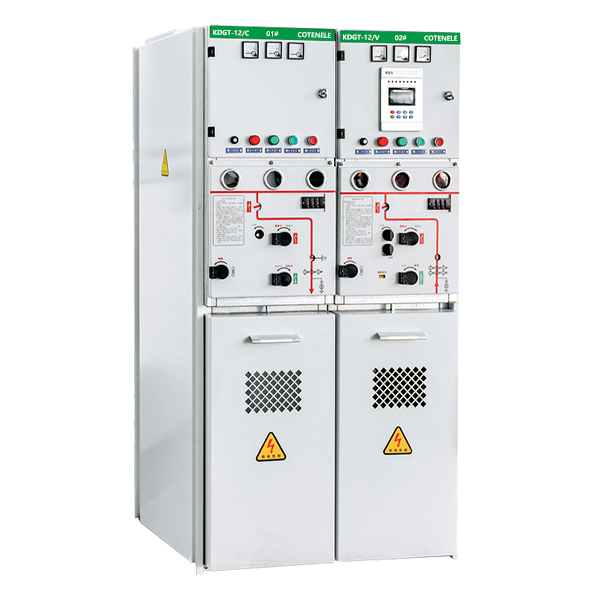

Pokazy produktów
