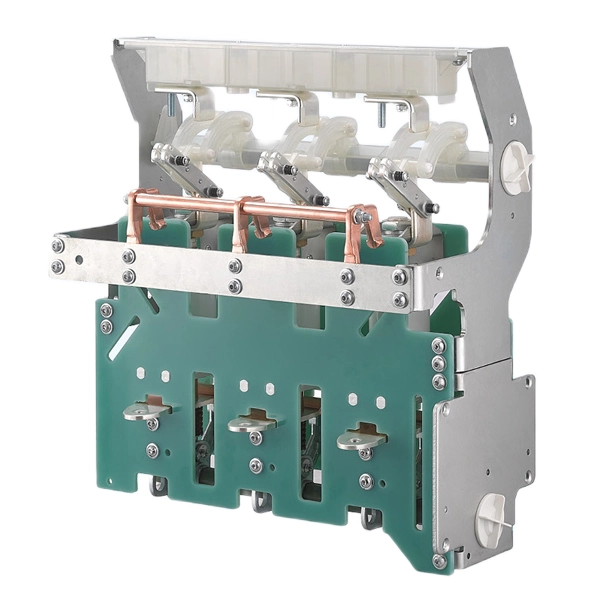

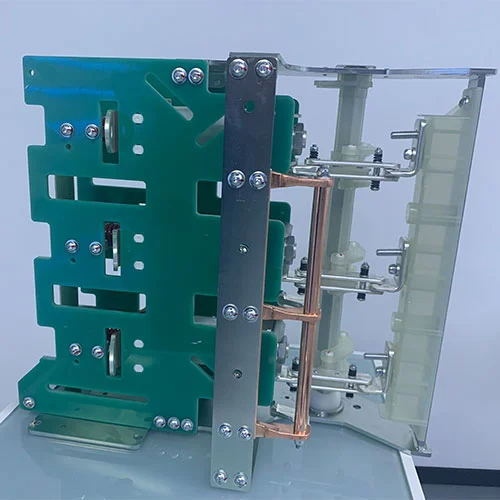

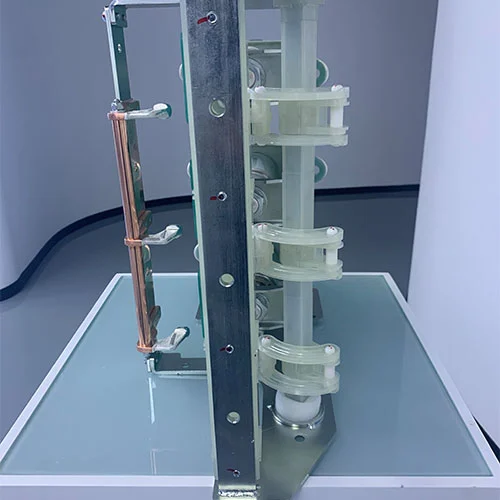

Odłącznik próżniowy jednostki głównej 11KV

Jednostka główna pierścieniowa to kompaktowy sprzęt elektryczny charakteryzujący się takimi cechami, jak niewielkie rozmiary, elastyczne funkcje i niezawodne działanie. Rozdzielnica przyjazna dla środowiska to rozdzielnica, w której jako medium izolacyjne wykorzystuje się suche powietrze lub azot. Jego główną zaletą jest to, że jest to wolny gaz SF6, który bardziej sprzyja ochronie środowiska. Podstawowym elementem tych dwóch typów rozdzielnic średniego napięcia jest pierścieniowy odłącznik próżniowy 11KV z jednostką główną KDV-12D/630-20-S, wyprodukowany przez firmę Cotenele, który integruje przełączniki izolacyjne. To urządzenie krótkotrwało wytrzymuje prąd głównego obwodu wyłącznika próżniowego, osiągając wartości 20 kA (4 s) i 25 kA (3 s), trwałość mechaniczna wyłącznika jest 10000 razy większa, a żywotność mechaniczna wyłącznik izolujący jest 3000 razy. Krótkoterminowy prąd wytrzymywany uziemnika wynosi 20 kA (4 s), a trwałość mechaniczna jest 3000 razy większa.

Model i znaczenie

Cechy produktu wyłączników próżniowych

Wyłączniki próżniowe są podstawowymi elementami RMU średniego napięcia i ekologicznych rozdzielnic. Są preferowane w nowoczesnych sieciach dystrybucyjnych ze względu na doskonałą wydajność i korzyści dla środowiska:

Doskonałe hartowanie łuku:Podstawowa technologia VCB opiera się głównie na przerywaczu próżniowym. Kiedy powierzchnia styku rozdzieli się, wygenerowany łuk niemal natychmiast zgaśnie podczas chłodzenia i ponownej kondensacji zjonizowanych cząstek metalu w środowisku próżniowym. Proces ten jest niezwykle szybki i wydajny, co skutkuje minimalnym zużyciem powierzchni styku.

Praktycznie bezobsługowy:W przeciwieństwie do wyłączników, które wykorzystują olej lub gaz jako środek izolujący, wyłączniki VCB nie zawierają żadnego środka gaśniczego. Zmniejsza to znacznie prace konserwacyjne, koszty pracy i przerwy w świadczeniu usług, dzięki czemu jest bardzo opłacalne.

Ekologiczna obsługa:VCB działają bez użycia sześciofluorku siarki (SF₆) jako środka izolującego. Jest to bardzo przyjazne dla ochrony środowiska, wpisując się w globalną koncepcję zrównoważonego rozwoju.

Kompaktowy i mały rozmiar:Konstrukcja wyłącznika próżniowego jest prosta i zwarta, a jego wymiary zajmują mniej miejsca, co upraszcza instalację w środowiskach o ograniczonej przestrzeni, takich jak podstacje, zakłady przemysłowe i budynki komercyjne.

Wysoka wytrzymałość mechaniczna i elektryczna:VCB są wyjątkowo trwałe i wytrzymują częste operacje przełączania bez pogorszenia jakości, zapewniając długoterminową niezawodność w wymagających zastosowaniach.

Cechy produktu rozłączników izolacyjnych

Odłączniki charakteryzują się wszechstronnością i bezpieczeństwem, są dostępne dla różnych zastosowań:

Możliwość przerwania obciążenia:Główną funkcją odłącznika jest bezpieczne włączanie i wyłączanie prądów obciążenia, zapewniając niezawodny sposób sterowania obwodem.

Widoczna izolacja:Podstawową funkcją odłącznika jest zapewnienie bezpieczeństwa personelowi przeprowadzającemu konserwację poprzez zapewnienie widocznej przerwy w obwodzie.

Wytrzymała odporność na zwarcia:Mają wysoką odporność na uszkodzenia, dzięki czemu mogą wytrzymać naprężenia termiczne i mechaniczne związane z wysokimi prądami zwarciowymi przez ograniczony czas.

Opcje podwójnej izolacji:

Rozłączniki izolowane powietrzem:Ta opcja jest opłacalna. Rozwiązanie to nadaje się do zastosowań takich jak dzielenie kabli, przełączanie transformatorów i obwody silników. Można je zintegrować z bezpiecznikami w celu zwiększenia ochrony transformatora i są stosowane w rozdzielnicach w obudowach metalowych i w górnictwie.

Rozłączniki w izolacji gazowej:Ten rodzaj rozłącznika wykorzystuje technologię uszczelnionego ciśnienia SF6 lub niezawierającą SF6. Charakteryzuje się wysoką wydajnością i długą żywotnością przy wyjątkowo kompaktowych rozmiarach, odpowiednich do instalacji w niewielkiej przestrzeni.

Jakie są zalety tej kombinacji?

Odłącznik próżniowy pierścieniowej jednostki głównej 11 kV jest podstawowym elementem pierścieniowych jednostek głównych lub przyjaznej dla środowiska rozdzielnicy i ma wiele zalet:

Połączona funkcjonalność i bezpieczeństwo

Integracja ta tworzy kompletną jednostkę przełączającą i zabezpieczającą. Zwykle VCB obsługuje wszystkie automatyczne przerwy w działaniu usterek, podczas gdy odłącznik zintegrowany z wyłącznikiem próżniowym zapewnia widoczny, możliwy do sprawdzenia punkt odłączenia zapewniający bezpieczną konserwację, spełniający najsurowsze przepisy bezpieczeństwa.

Oszczędność przestrzeni i kosztów

Połączenie tych dwóch podstawowych komponentów w celu utworzenia niezależnego komponentu zminimalizuje całkowity rozmiar rozdzielnicy. Może to zmniejszyć przestrzeń panelu i uprościć wewnętrzne okablowanie i połączenia szyn zbiorczych, a także obniżyć koszty instalacji.

Zwiększone bezpieczeństwo operacyjne

Rozwiązanie będące połączeniem tych dwóch elementów posiada blokady mechaniczne zapobiegające niebezpiecznym operacjom. Na przykład blokada może uniemożliwić otwarcie odłącznika, gdy VCB przepływa prąd, co zapewni bezpieczeństwo zarówno sprzętu, jak i operatorów.

Uproszczona konserwacja

Gdy zarówno wyłącznik próżniowy, jak i rozłączniki zostaną zintegrowane z całym komponentem, będą blisko siebie i połączone mechanicznie, operacja konserwacji stanie się prostsza. Pracownik konserwacji może bezpiecznie odizolować obwód za pomocą rozłącznika i potwierdzić, że wyłącznik VCB jest również otwarty, aby odłączyć zasilanie systemu zasilania.

Poprawiona trwałość systemu

Połączenie wyłącznika próżniowego i odłącznika optymalizuje cały proces zabezpieczenia i przełączania, redukując niepotrzebne operacje na każdym pojedynczym elemencie i przyczyniając się do długoterminowej niezawodności i trwałości RMU i całego systemu dystrybucji mocy.

Parametry techniczne

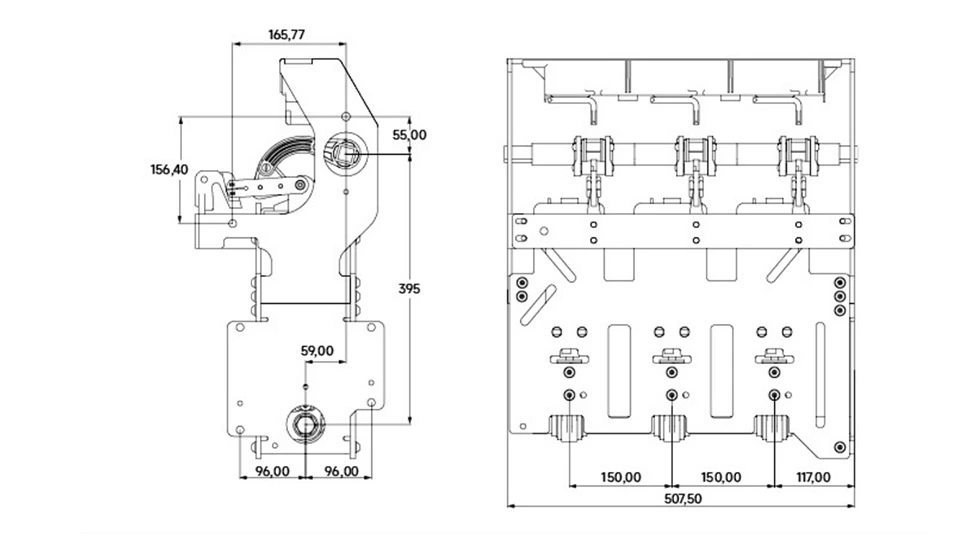

Wygląd i wymiary

Często zadawane pytania

P1: Czy świadczysz usługę OEM/ODM?

Odp.: Tak, świadczymy usługi OEM/ODM w oparciu o Twoje wymagania, możemy również zaprojektować rysunki techniczne. Tabliczka znamionowa lub znak towarowy mogą wypełnić podane przez Ciebie informacje o Twojej firmie, możesz także ubiegać się o zostanie naszym agentem w swoim okręgu lub kraju.

P2: Czy dostarczasz próbki? Czy próbka jest bezpłatna?

Odp.: Tak, możemy dostarczyć bezpłatne próbki elementów rozdzielnic, ale nie możemy dostarczyć kompletnego wyposażenia, takiego jak RMU lub rozdzielnice. Opłatę za wysyłkę muszą ponieść sami.

P3: Gdzie znajduje się Twoja fabryka?

Odp.: Nasza fabryka znajduje się w mieście Wenzhou w prowincji Zhejiang w Chinach. Dokładny adres to budynek 6, nr 555 Liule Road, miasto Liushi, miasto Yueqing, miasto Wenzhou, prowincja Zhejiang, to miejsce jest tylko 20 km od lotniska Wenzhou Longwan. Jeśli przyjedziesz do Whenzhou, powiedz nam, odbierzemy cię z lotniska Longwan.

P4: Czy mogę odwiedzić Twoją firmę w celu kontroli?

Odp.: Oczywiście serdecznie witamy Twoją wizytę.

P5: jakie jest najwyższe napięcie znamionowe i najwyższy prąd znamionowy dla Twojego produktu?

Odp.: Nasz produkt ma maksymalne napięcie znamionowe 40,5 kv i maksymalny prąd znamionowy 3150 A.

P6: Co to jest wyłącznik próżniowy pierścieniowej jednostki głównej 11 kV?

Odp.: Jest to podstawowy element pierścieniowej jednostki głównej średniego napięcia (RMU), która integruje wyłącznik próżniowy (VCB) i rozłącznik. Jest stosowany w systemach dystrybucji energii w celu zapewnienia sterowania przełącznikami, ochrony przed awariami i bezpiecznego izolowania, i nadaje się do scenariuszy przemysłowych, dystrybucji energii miejskiej, energetyki wiatrowej i fotowoltaiki.

Gwarancja jakości i obsługa posprzedażna

1. Zapewniamy zdalne wskazówki techniczne dotyczące wideo i bezpłatne szkolenia. Bezpłatna konserwacja jest oferowana w ciągu jednego roku od działania produktu; płatna konserwacja jest dostępna po roku.

2.2. Szybko reagujemy na potrzeby klientów, odpowiadając telefonicznie lub e-mailem w ciągu godziny.

3.Świadczymy długoterminowe usługi doradcze w celu rozwiązywania problemów technicznych klientów w dowolnym momencie.

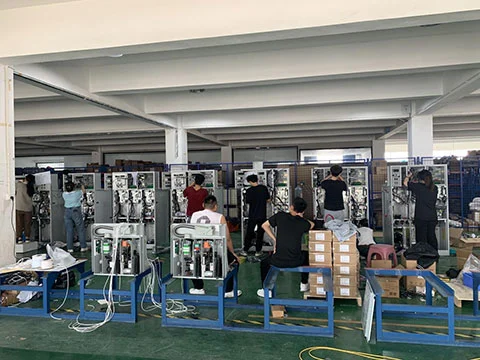

Warsztat produkcyjny

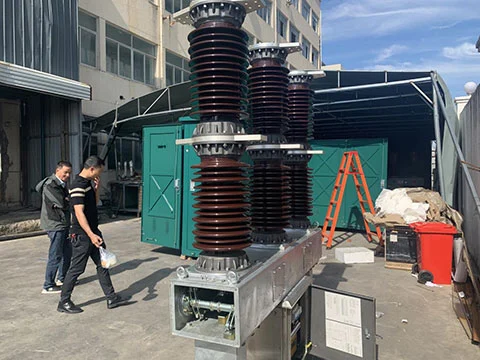

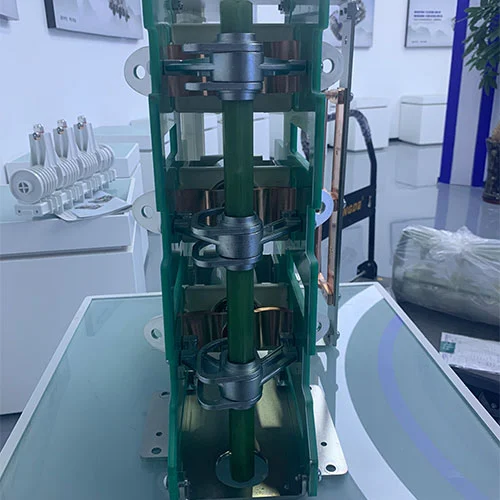

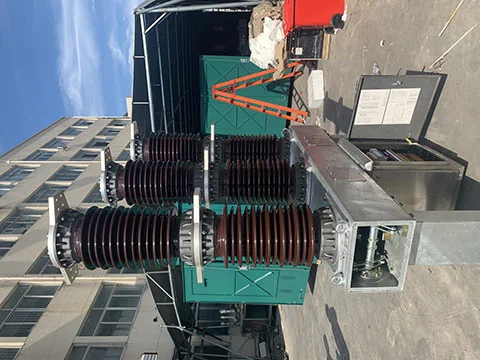

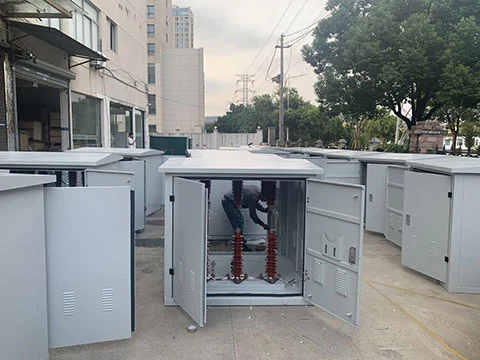

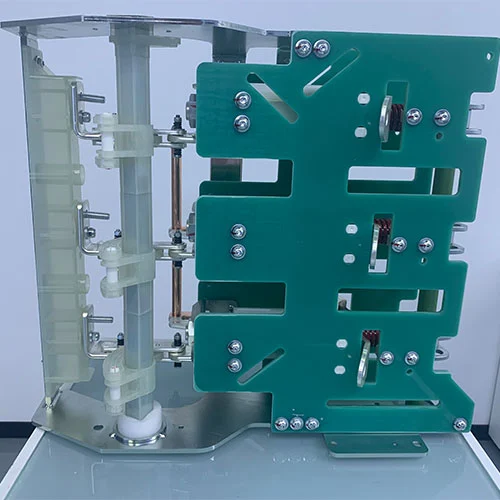

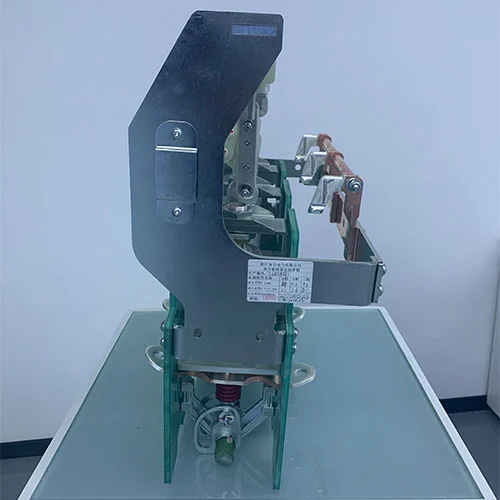

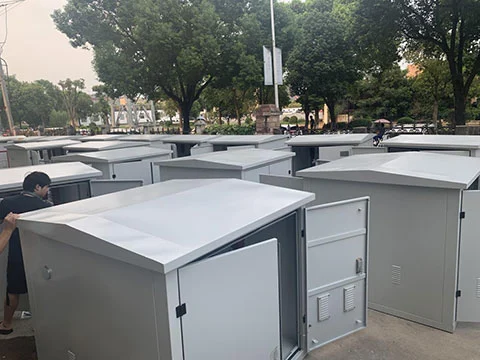

Pokaz produktów
