Wyłącznik średniego napięcia VCB 11KV z mechanizmem izolacyjnym

Ważną funkcją rozdzielnic średniego napięcia w nowoczesnych systemach dystrybucji energii jest ochrona, sterowanie i izolacja obwodów elektrycznych. Obecnie ludzie zwracają coraz większą uwagę na ochronę środowiska, dlatego „rozdzielnice przyjazne dla środowiska” zamiast tradycyjnego SF₆ jako środka izolacyjnego wykorzystują czyste media izolacyjne, takie jak czyste powietrze, próżnia lub mieszaniny gazów na bazie fluoronitrylu. Wyłącznik średniego napięcia VCB 11KV z mechanizmem izolacyjnym jest kluczowym elementem tej przyjaznej dla środowiska rozdzielnicy.

Jaki jest cel tego produktu?

Jest to główny element panelu, który odpowiada za realizację podstawowych poleceń otwarcia (wyzwolenia) i zamknięcia styków wyłącznika i rozłącznika. Precyzja, szybkość i niezawodność tego mechanizmu bezpośrednio wpływają na bezpieczeństwo sieci elektrycznej i ciągłość zasilania. Jak wykazały badania branżowe, mechanizm operacyjny jest najbardziej krytycznym podsystemem i wynika z niego większość usterek i awarii wyłączników, co sprawia, że ​​jego konstrukcja i stan są najważniejsze.

Kluczowe dane techniczne

Model i znaczenie

Jaki jest cel mechanizmu operacyjnego?

Mechanizm napędowy jest krytycznym zintegrowanym elementem rozdzielnicy średniego napięcia. Przechowuje i uwalnia energię mechaniczną, aby szybko przesuwać główne styki przewodzące prąd pomiędzy pozycjami OTWARTY i ZAMKNIĘTY. Działając pośrednio, przetwarza sygnał sterujący o niskim zużyciu energii (przycisk ręczny lub przekaźnik elektryczny) na działanie dużej siły potrzebne do niezawodnego działania styków, zapewniając bezpieczne przerwanie obwodu i połączenie.

Kluczowe komponenty

1. Nośnik magazynowania energii

Sprężynowy (najczęściej):

Stosowany w serii KDSVM-12, szczególnie w rozdzielnicach przyjaznych środowisku

Silnik ściska sprężynę zamykającą, która zamyka styki i napina sprężynę otwierającą (wyłączającą).

Zalety:wysoka niezawodność, prosta konstrukcja, łatwa konserwacja

Pneumatyczny:Wykorzystuje sprężone powietrze

Hydrauliczny:Wykorzystuje olej lub gaz pod ciśnieniem

Magnetyczny:Wykorzystuje elektromagnes lub elektromagnes

2. Obwód uruchamiający

Składniki wyzwalające uwalnianie energii, w tym:

Cewki załączające/wyłączające (elektromagnesy)

Zatrzaski

Przyciski ręczne

3. Systemy blokujące

Funkcje bezpieczeństwa zapobiegające nieprawidłowym lub niebezpiecznym operacjom

Przykład:zapobiec zamknięciu w przypadku zwarcia lub zamknięciu odłącznika pod obciążeniem

Opisywany mechanizm RHSVM3-12 jest klasycznym przykładem nowoczesnego mechanizmu sprężynowego o dużej niezawodności. Posiada silnik do automatycznego napinania sprężyn, oddzielne sprężyny do zamykania i otwierania (ze sprytną konstrukcją łącznika umieszczonego nad środkiem do zamykania) oraz zintegrowane cewki elektryczne do zdalnego sterowania, osiągające trwałość mechaniczną przekraczającą 10 000 operacji.

Cotenele zapewnia, że ​​wyłącznik średniego napięcia VCB 11 KV z mechanizmem izolacyjnym jest testowany fabrycznie i opcjonalnie weryfikowany przez strony trzecie, gwarantując niezawodność w wymagających środowiskach.

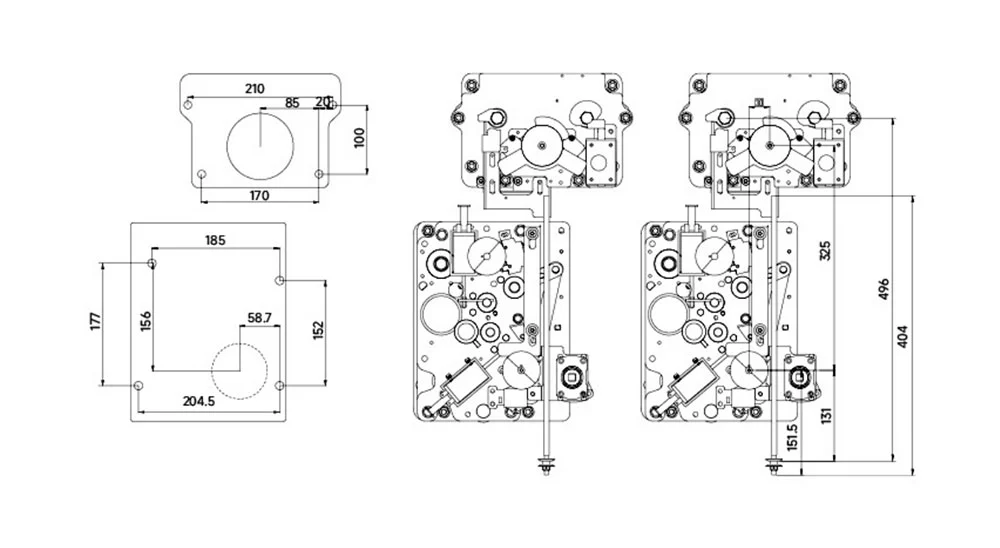

Wygląd i wymiary

Zakres zastosowania

Mechanizmy operacyjne są głównymi komponentami szerokiej gamy elektrycznych urządzeń przełączających i zabezpieczających, takich jak pierścieniowe jednostki główne i panele średniego napięcia. Ich główne zastosowanie obejmuje poniżej:

Wyłączniki średniego napięcia:Jest to ich kluczowy sprzęt elektryczny, głównie w zakresie od 12 kV do 40,5 kV powszechny w systemach dystrybucji energii. Są niezbędne w rozdzielnicach w izolacji powietrznej (AIS), w izolacji gazowej (GIS) i najnowszych przyjaznych dla środowiska rozdzielnicach w izolacji gazowej do ochrony obwodu pierwotnego przed przeciążeniami i zwarciami.

Rozłączniki i uziemniki:Mechanizmy operacyjne, takie jak RHSVM3-12, mogą być używane w połączeniu z mechanizmami rozłączającymi. Zapewniają napęd powolnej i ostrożnej obsługi rozłączników i uziemników.

Podstawowe zastosowania obejmują:

♦Podstacje elektryczne:Zarówno stacje dystrybucji pierwotnej, jak i stacje transformatorowe wtórne.

♦Przemysłowe systemy zasilania:Do ochrony zakładów produkcyjnych, centrów danych i dużych obiektów komercyjnych.

♦Elektrownie odnawialne:W podstacjach farm wiatrowych i fotowoltaicznych do podłączenia i ochrony.

♦Infrastruktura:Do zasilania trakcji kolejowej, sieci zasilania lotnisk i krytycznych systemów zasilania szpitali.

Wyłącznik średniego napięcia VCB 11KV z mechanizmem izolacyjnym jest stosowany w rozdzielnicach przyjaznych dla środowiska. Mechanizm ten jest niezależny od zewnętrznych układów hydraulicznych lub pneumatycznych i może zachować solidność i niezawodność w różnych zakresach temperatur. Mechanizm jest zgodny z normami GB1984 i IEC 62271-100. Może to zapewnić bezpieczną i niezawodną pracę w systemie dystrybucji energii.

Instrukcja obsługi mechanizmu operacyjnego

1. Magazynowanie energii:

Po zamontowaniu i zabezpieczeniu mechanizmu przymocuj dedykowany uchwyt do wału napędowego znajdującego się w prawym dolnym rogu. Obracaj go w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz solidne kliknięcie – oznacza to, że sprężyna jest w pełni napięta, a wskaźnik załączył wyłącznik krańcowy. Aby uruchomić silnik, wystarczy włączyć zasilanie. Urządzenie automatycznie naciągnie sprężynę, a następnie odetnie ją, utrzymując energię w gotowości na wydanie polecenia zamknięcia. (Upewnij się, że okablowanie sterujące jest odpowiednie dla tego trybu).

2.Zamknięcie wyłącznika:

Aby zamknąć ręcznie, wystarczy nacisnąć zielony przycisk. Spowoduje to uwolnienie zmagazynowanej energii w celu zamknięcia głównych styków. Jeśli używasz sterowania elektrycznego, zamiast tego zasil cewkę zamykającą. Jego szybkie działanie zwalnia sprężynę, aby wykonała zadanie i natychmiast ładuje sprężynę otwierającą. (Wbudowana blokada zablokuje kolejną operację zamykania, nawet jeśli sprężyna zostanie później naciągnięta).

3.Otwieranie wyłącznika:

Aby otworzyć ręcznie, naciśnij czerwony przycisk. Zwalnia sprężynę otwierającą, aby oddzielić główne styki. Aby otworzyć je elektrycznie, należy zasilić cewkę otwierającą. Jego szybkie działanie zwalnia sprężynę, otwierając wyłącznik.

Szczegółowe instrukcje w formacie PDF dostępne do pobrania.

Testowany fabrycznie, nasz wyłącznik średniego napięcia VCB 11KV z mechanizmem izolacyjnym nadaje się do projektów systemów zasilania, przemysłu i energii odnawialnej na całym świecie.

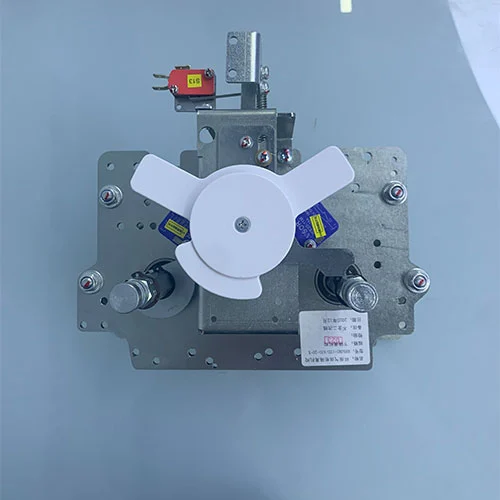

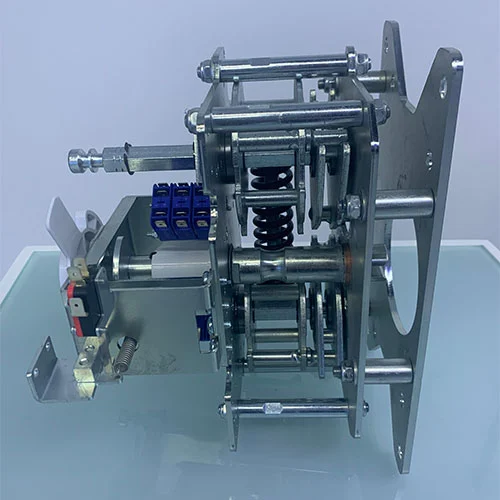

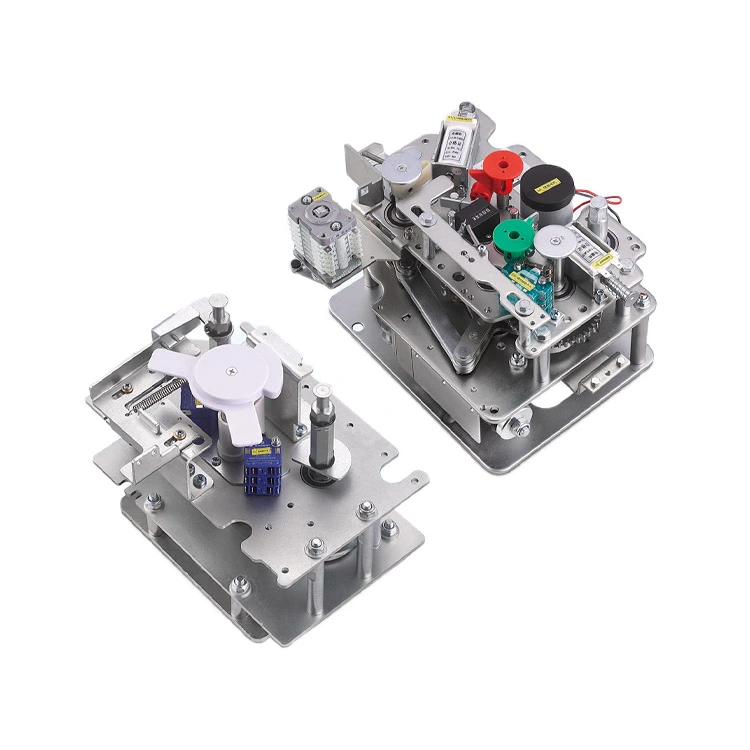

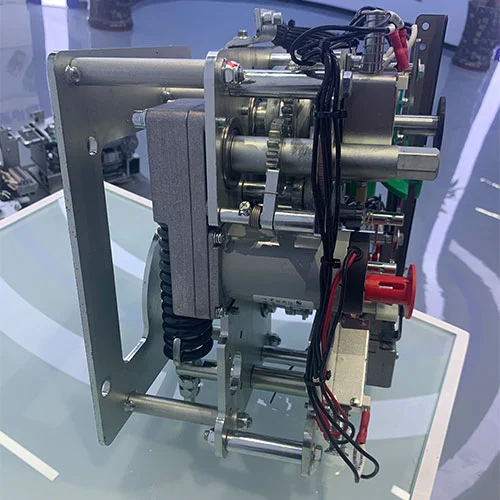

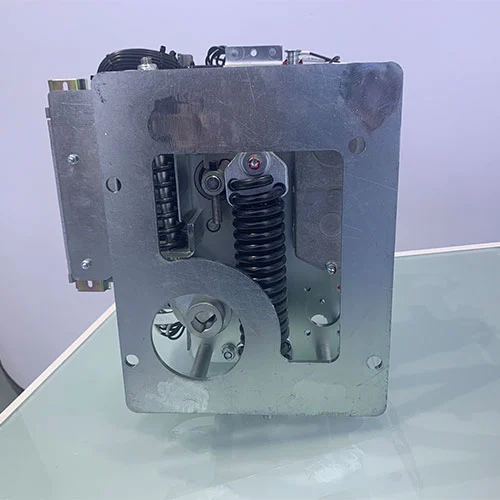

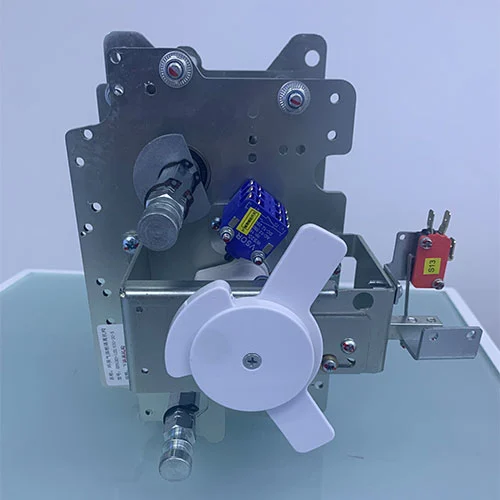

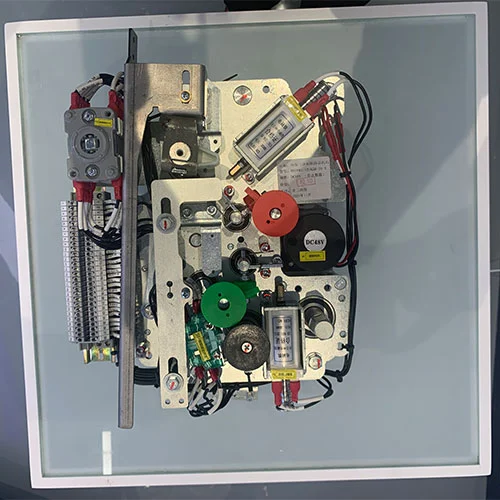

Pokaz produktów
