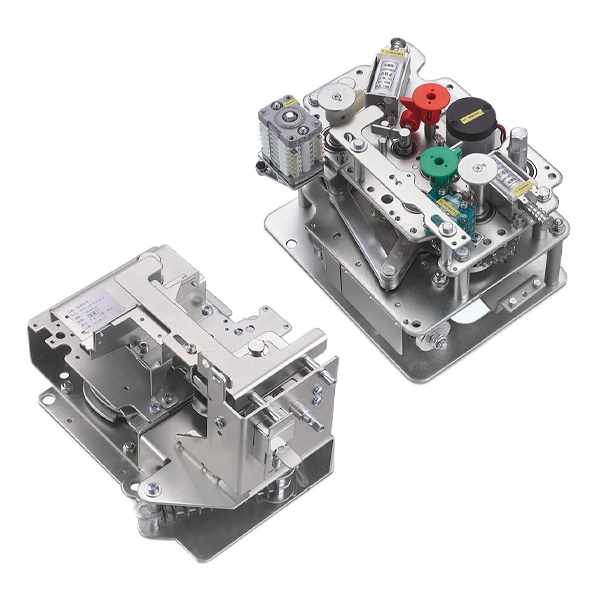

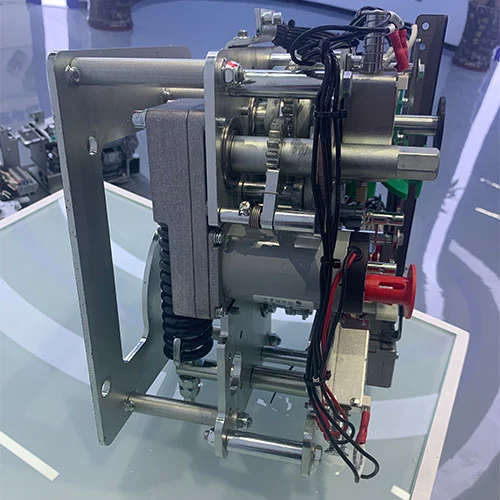

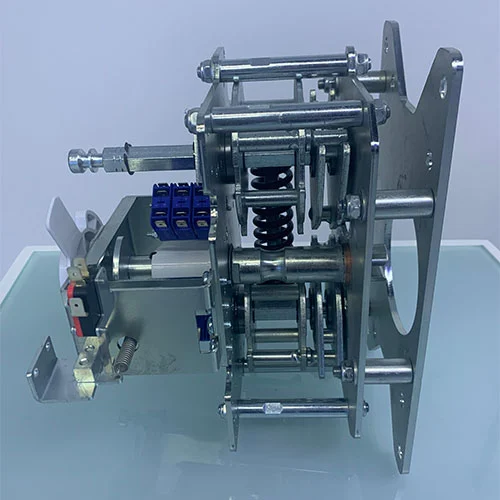

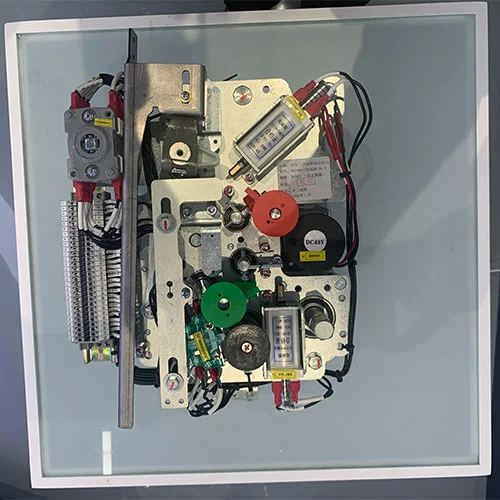

Elektryczny mechanizm sterujący 11KV dla wyłącznika automatycznego

Elektryczny mechanizm działania 11 kV dla wyłącznika automatycznego jest połączonym układem napędowym stosowanym w rozdzielnicach średniego napięcia do sterowania zarówno:

Przełączanie wyłącznika automatycznego (przerwanie obciążenia i zwarcia)

Działanie wyłącznika izolującego (bezpieczna widoczna izolacja)

Działa jako podstawowa jednostka wykonawcza rozdzielnicy, zapewniając dokładne, bezpieczne i skoordynowane operacje przełączania.

Aplikacja

Elektryczny mechanizm działania 11KV dla wyłącznika automatycznego jest szeroko stosowany w:

Sieci dystrybucyjne energii

Jednostki główne pierścieniowe (RMU)

Rozdzielnica w izolacji gazowej (GIS / C-GIS)

Projekty energetyki wiatrowej i słonecznej

Systemy kolejowe i metro

Systemy elektroenergetyczne przemysłu i górnictwa

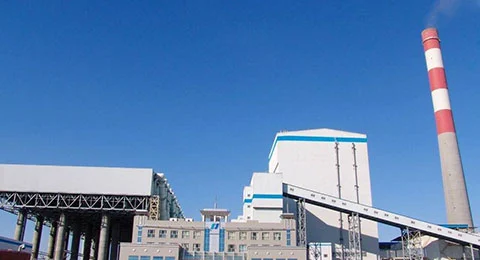

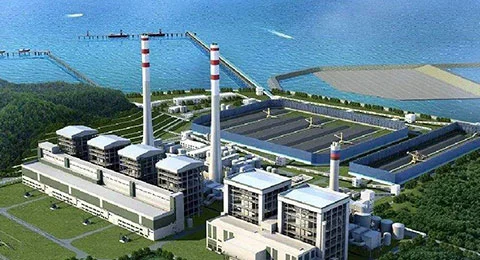

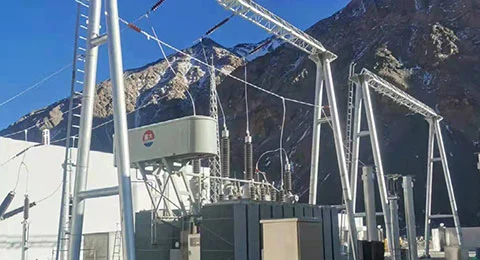

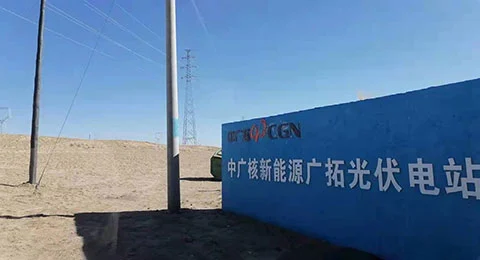

Przypadki projektów

Mechanizmy Cotenele zostały zastosowane w:

Projekty podstacji 110kV

Projekt morskiej elektrowni wiatrowej CR Power

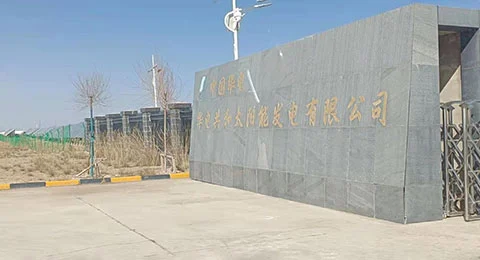

Baza fotowoltaiczna Qinghai o mocy 1600 MW

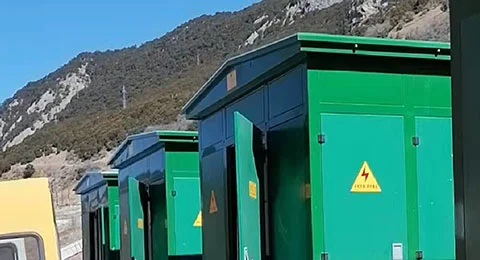

System zasilania kolei Syczuan-Tybet

Rozbudowa podstacji 110 kV w Tadżykistanie

Model i znaczenie

Co to jest mechanizm działania wyłącznika?

Mechanizm napędowy wyłącznika to mechaniczny system operacyjny, który służy do otwierania i zamykania styków wyłącznika poprzez wytwarzanie, magazynowanie i uwalnianie energii. Podstawową funkcją tego mechanizmu operacyjnego jest zapewnienie szybkiej reakcji na awarie elektryczne, takie jak zwarcia i przetężenia, szybkie izolowanie dotkniętych sekcji, aby zapobiec uszkodzeniu systemu.

Mechanizmy napędowe muszą zawsze umożliwiać wyzwolenie wyłącznika, niezależnie od warunków zewnętrznych. W zależności od wymagań dotyczących siły wyłączniki mogą być wyposażone w indywidualne mechanizmy na fazę lub w pojedynczy mechanizm obsługujący wszystkie trzy fazy jednocześnie. Mechanizm składa się z trzech zasadniczych podsystemów: nośnika energii, obwodu uruchamiającego i układów blokujących.

Istnieje kilka różnych mechanizmów działania

Mechanizm działania sprężyny wykorzystuje sprężyny do magazynowania energii mechanicznej. Zwykle silnik elektryczny napina sprężynę zamykającą, która jest zabezpieczona w stanie ściśniętym za pomocą mechanizmu blokującego. Po otrzymaniu sygnału zamknięcia zatrzask zostanie zwolniony, umożliwiając sprężynie zamknięcie styków podczas ładowania sprężyny wyłączającej. Sprężyna zamykająca zostanie natychmiast ponownie naładowana przed wykonaniem kolejnych operacji.

Urządzenie hydrauliczne wykorzystuje sprężony gaz do kierowania przepływem oleju i napędzania korbowodu podłączonego do wyłącznika. Układy pneumatyczne wykorzystują jako źródło energii sprężone powietrze, natomiast urządzenia magnetyczne wykorzystują cewki elektromagnetyczne lub elektromagnesy, których napięcie wzrasta wraz ze wzrostem prądu. Niektóre projekty łączą siłę elektromagnetyczną ze wspomaganiem sprężyny.

Badanie wyłączników CIGRE przeprowadzone w 2005 r. podkreśliło kluczowe znaczenie urządzeń roboczych i wykazało, że 70% awarii podzespołów było związanych z urządzeniami roboczymi, a ponad 50% poważnych awarii wyłączników było również przez nie spowodowanych.

Co to jest mechanizm działania wyłącznika izolującego?

Odłącznik (znany również jako wyłącznik izolujący) jest podstawowym elementem pierścieniowej jednostki głównej średniego napięcia. Ten rodzaj przełącznika może zapewnić widoczną izolację obwodów elektrycznych ze względów konserwacyjnych i bezpieczeństwa. Odłączniki różnią się od wyłączników automatycznych, odłączniki nie są przeznaczone do przerywania prądów obciążenia lub prądów zwarciowych, ale działają, gdy obwód jest już pozbawiony napięcia.

Mechanizmy operacyjne odłączników przekształcają wprowadzane ręcznie lub zmotoryzowane sygnały w precyzyjny ruch mechaniczny wymagany do otwierania lub zamykania głównych styków. Główną cechą tych mechanizmów działania rozłącznika jest to, że ich prędkości robocze są niższe niż w przypadku mechanizmów obsługi wyłącznika i zapewniają widoczne położenie styków.

Nowoczesne mechanizmy odłączników często zawierają

Kinematyka wieloruchowa:W wielu konstrukcjach zastosowano złożone ruchy, podczas których główne ostrze najpierw obniża się do pozycji poziomej, a następnie obraca, aby wywrzeć nacisk kontaktowy na końcach zawiasów i szczęk. Ta konstrukcja styków z „pętlą odwrotną” wytrzymuje wysokie prądy zwarciowe.

Niezależna obsługa ręczna:Zaawansowane mechanizmy umożliwiają ręczną obsługę zarówno z przodu, jak i z boku, bez konieczności stosowania dodatkowej aparatury. Konstrukcje kół krzywkowych z przeciwstawnymi wypukłościami umożliwiają płynną pracę niezależnie od prędkości operatora, zapewniając stałą wydajność mechaniczną.

Wskazanie pozycji:Styki pomocnicze w mechanizmie napędowym zapewniają zdalną sygnalizację położenia, niezbędną w nowoczesnych systemach sterowania nadrzędnego.

Mechanizmy odłączników mogą być skonfigurowane do pracy jednobiegunowej lub trójbiegunowej, z prętami sprzęgającymi łączącymi bieguny, gdy zastosowany jest pojedynczy napęd. Rama, zazwyczaj ze stali ocynkowanej ogniowo, osadza izolatory i elementy obrotowe, zapewniając długoletnią trwałość.

Cechy kombinowanych mechanizmów wyłącznika i odłącznika

W nowoczesnych sieciach elektroenergetycznych powszechną technologią jest połączenie mechanizmów napędowych wyłączników i rozłączników dla RMU średniego napięcia z ekologiczną rozdzielnicą. Elektryczny mechanizm działania 11KV do wyłącznika automatycznego dla przyjaznej dla środowiska rozdzielnicy wyprodukowanej przez firmę Cotenele, oferujący kilka charakterystycznych cech:

Zintegrowane sekwencje kinematyczne:Połączone mechanizmy koordynują synchronizację pomiędzy zadziałaniem wyłącznika a ruchem odłącznika. Podczas operacji otwierania odłącznik rozłączy się po zakończeniu przerwania łuku, natomiast operacje zamykania sprawdzą prawidłowe ustawienie przed zamknięciem głównego styku.

Kompaktowa blokada mechaniczna:Zintegrowane konstrukcje zawierają wbudowane blokady, które zapobiegają nieprawidłowym sekwencjom działania. Na przykład mechanizm może uniemożliwiać działanie odłącznika, gdy wyłącznik przepływa prąd, lub blokować ponowne załączenie do czasu całkowitego odłączenia. Spełnia to wymagania „pięciu zapobiegania” dla systemów dystrybucyjnych.

Magazynowanie energii w oparciu o sprężynę:Wiele połączonych mechanizmów wykorzystuje sprężyny naciągowe działające w punktach środkowych w celu kontrolowania działań zamykających, podczas gdy sprężyny naciskowe zarządzają energią otwierania. Trwałość mechaniczna tej konfiguracji może przekraczać 10 000 cykli. Zasada zmagazynowanej energii może zapewnić, że prędkość robocza mechanizmu operacyjnego pozostanie niezależna od działań operatora, co zapewni stałą skuteczność przerywania zwarć.

Możliwość ponownego załączenia:Nowoczesne połączenie mechanizmów działania wyłączników i odłączników obsługuje sekwencje automatycznego ponownego załączenia. Mechanizm działania obu tych dwóch elementów magazynuje wystarczającą ilość energii do operacji zamykania-otwierania-zamykania bez konieczności pośredniego ładowania.

Optymalizacja przestrzeni:Kombinacja tych dwóch mechanizmów działania jest odpowiednia dla kompaktowych rozmiarów RMU. Na przykład szerokość RMU Contenele wynosi 375 mm, konfiguracje te zapewniają znaczną oszczędność miejsca w porównaniu z produktami innych producentów, nadają się do instalacji w środowiskach miejskich o ograniczonej przestrzeni.

Zgodność z międzynarodowymi standardami:Połączone mechanizmy tych dwóch mechanizmów obsługi rozłącznika są zgodne z normami, w tym GB1984-2014 dla wyłączników wysokiego napięcia prądu przemiennego i GB/T 1985-2023 dla odłączników i uziemników.

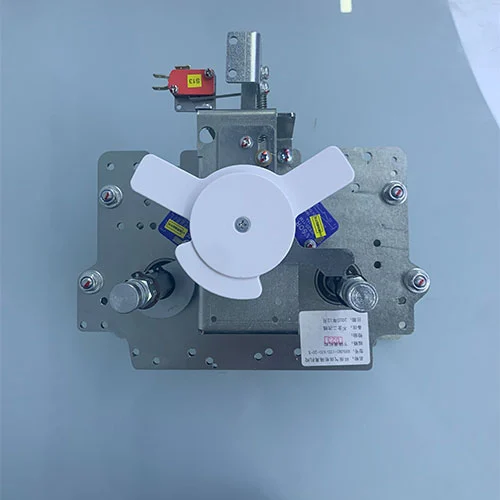

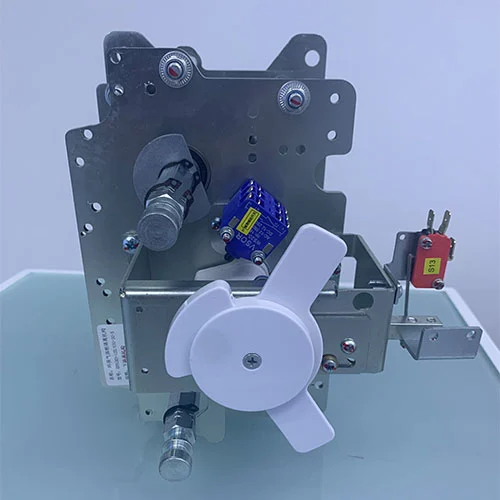

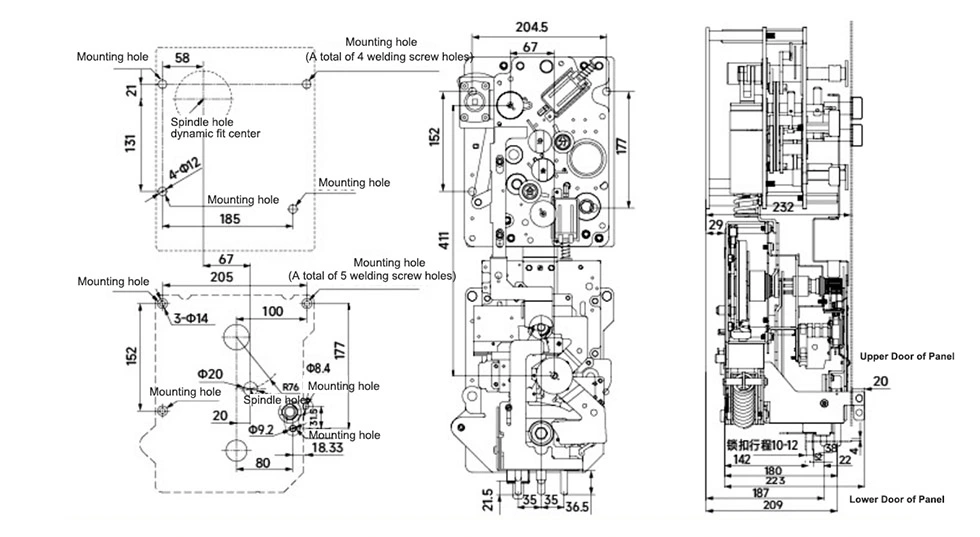

Wygląd i wymiary

O nas

Cotenele International Trade (Wenzhou) Co., Ltd:

Baza produkcyjna 30 000㎡

Skoncentruj się na elementach rdzenia rozdzielnic 12 kV–40,5 kV

Certyfikat ISO9001 / ISO14001 / ISO45001

Uznana za zieloną fabrykę (2025)

Wysyłka i transport

Pokaz produktów
