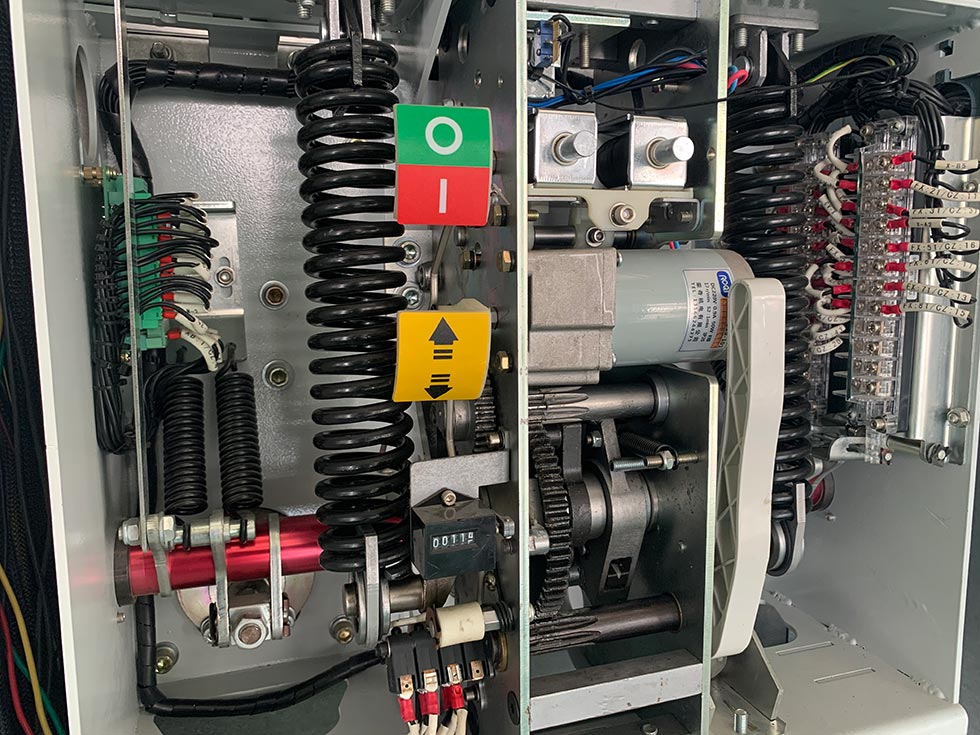

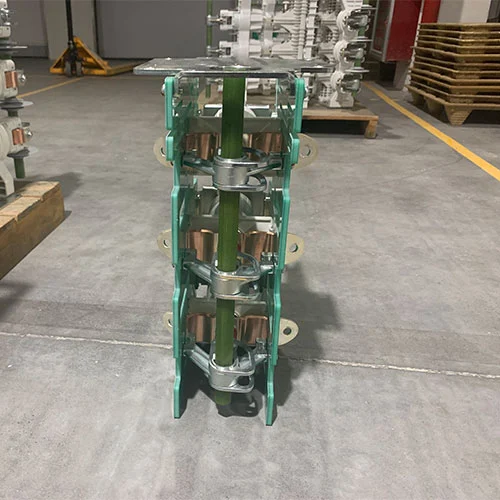

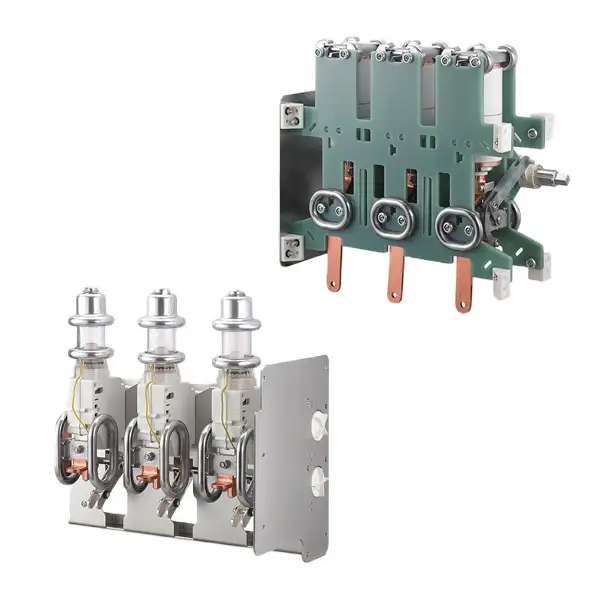

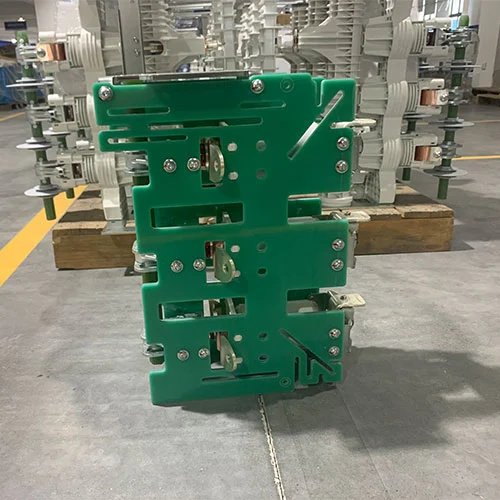

Wyłącznik próżniowy 33KV z wyłącznikiem izolacyjnym
Jako profesjonalny producent z Chin, Cotenele International Trade (Wenzhou) Co., Ltd. zapewnia specjalistyczne rozwiązania w zakresie rozdzielnic średniego i wysokiego napięcia. Prezentowany produkt — wyłącznik próżniowy 33 kV serii KDV-40.5/630-20 z wyłącznikiem izolacyjnym — jest szeroko stosowany w przyjaznych dla środowiska rozdzielnicach średniego napięcia, jednostkach głównych pierścieniowych i systemach dystrybucji energii. Ten zintegrowany zespół łączy wyłącznik próżniowy z wyłącznikiem izolacyjnym, oferując liczne korzyści, takie jak łatwość instalacji i długa żywotność.
Ekologiczna rozdzielnica znana jako rozdzielnica „zielona” lub „bez SF₆”. Spełnia zapotrzebowanie na odporną i zrównoważoną infrastrukturę elektryczną poprzez połączenie doskonałości operacyjnej z odpowiedzialnością za środowisko. Wyłącznik próżniowy 33 kV serii KDV-40.5/630-20 z wyłącznikiem izolacyjnym łączy w sobie wyłącznik próżniowy i rozłącznik, oferując:
1. Łatwa instalacja i minimalna konserwacja
2.Długa żywotność i wysoka niezawodność
3. Kompaktowa i ekonomiczna konstrukcja
4. Ekologiczne rozwiązanie niezawierające SF₆
Ten produkt spełnia chińskie normy krajowe dotyczące sprzętu wysokiego napięcia i zapewnia solidną odporność na zwarcia i wytrzymałość mechaniczną.
Kluczowe zalety
Wytrzymałość krótkotrwała VCB: 20kA/4s lub 25kA/3s
Wytrzymałość mechaniczna VCB: 10 000 operacji
Wytrzymałość mechaniczna odłącznika i uziemnika: 3 000 operacji
Uziemnik wytrzymywany krótkotrwało: 20kA/4s.
Model produktu
| KD | V | 40.5 | 630 | 20 |
| Firma kod |
Wyłącznik próżniowy z mechanizmem | Oceniono woltaż |
Oceniono aktualny |
Znamionowy krótkotrwały prąd wytrzymywany |
Co to jest wyłącznik próżniowy?
Wyłącznik próżniowy jest kluczowym elementem rozdzielnicy średniego napięcia, zaprojektowanym w celu bezpiecznego przerywania prądu elektrycznego poprzez gaszenie łuku w środowisku o wysokiej próżni.
Jak to działa:Kiedy wystąpi usterka, taka jak zwarcie, styki wewnątrz uszczelnionego przerywacza próżniowego rozłączają się. W środowisku próżniowym brakuje cząsteczek gazu, które mogłyby podtrzymać łuk, co powoduje jego niemal natychmiastowe wygaszenie.
Zalety:
Wysoka niezawodność i długa żywotność
Minimalne wymagania konserwacyjne
Doskonała zdolność wyłączania prądów zwarciowych
Ekologiczne:W przeciwieństwie do tradycyjnych wyłączników SF₆, wyłączniki VCB nie wykorzystują sześciofluorku siarki, silnego gazu cieplarnianego, co czyni je zrównoważonym wyborem dla nowoczesnych rozdzielnic.
Aplikacja:VCB są szeroko stosowane w rozdzielnicach izolowanych powietrzem i gazem do dystrybucji energii średniego napięcia, w tym w zakładach przemysłowych, podstacjach, systemach metra i projektach związanych z energią odnawialną.
Co to jest rozłącznik?
Rozłącznik izolacyjny jest podstawowym elementem zapewniającym bezpieczną, widoczną izolację obwodu w rozdzielnicy średniego napięcia.
Podstawowe funkcje:
Przenoszenie i załączanie/rozłączanie znamionowych prądów obciążenia w normalnych warunkach
W warunkach zwarciowych przenoszą prądy zwarciowe przez określony czas
Integracja z VCB:W połączeniu z wyłącznikiem próżniowym odłącznik fizycznie izoluje część obwodu po przerwaniu prądu przez wyłącznik VCB, zapewniając bezpieczną przerwę izolacyjną na potrzeby prac konserwacyjnych.
Wszechstronność:Dostępny dla rozdzielnic w izolacji powietrznej i gazowej, rozłącznik jest niezbędny do bezpiecznej pracy, segmentacji i elastyczności sieci elektroenergetycznej.
Korzyści:Zwiększa bezpieczeństwo operacyjne, umożliwia konserwację bez odłączania zasilania całego systemu i wspiera przyjazną dla środowiska konstrukcję rozdzielnicy.
Aplikacje
Wyłącznik próżniowy 33KV z wyłącznikiem jest szeroko stosowany w różnych gałęziach przemysłu:
| Aplikacja | Opis |
| Wytwarzanie energii i podstacje | Chroni generatory, transformatory i linie dystrybucyjne |
| Obiekty przemysłowe | Chroni silniki i linie produkcyjne |
| Infrastruktura Handlowa | Chroni rozdzielnice w szpitalach, centrach danych, kompleksach biurowych |
| Energia Odnawialna | Ochrona rozdzielnic w farmach wiatrowych i fotowoltaicznych |
| Elektryfikacja kolei | Zapewnia bezpieczne zasilanie trakcji |
Parametry techniczne
| SN | Treść | Jednostka | Techniczny Porametr |
| 1 | Rezystancja obwodu głównego | uΩ | ≤60 |
| 2 | Nad podróżą | mm | 2-3 |
| 3 | Prześwit między otwartymi stykami | mm | 11-12 |
| 4 | Czas trwania odbicia kontaktu podczas operacji zamykania | SM | ≤2 |
| 5 | Średnia prędkość otwierania | SM | 1-1,6 |
| 6 | Średnia prędkość zamykania | SM | 0,6-1,1 |
| 7 | Brak jednoczesności otwarcia styków | SM | ≤2 |
| 8 | Brak jednoczesności zamknięcia styku | SM | ≤2 |

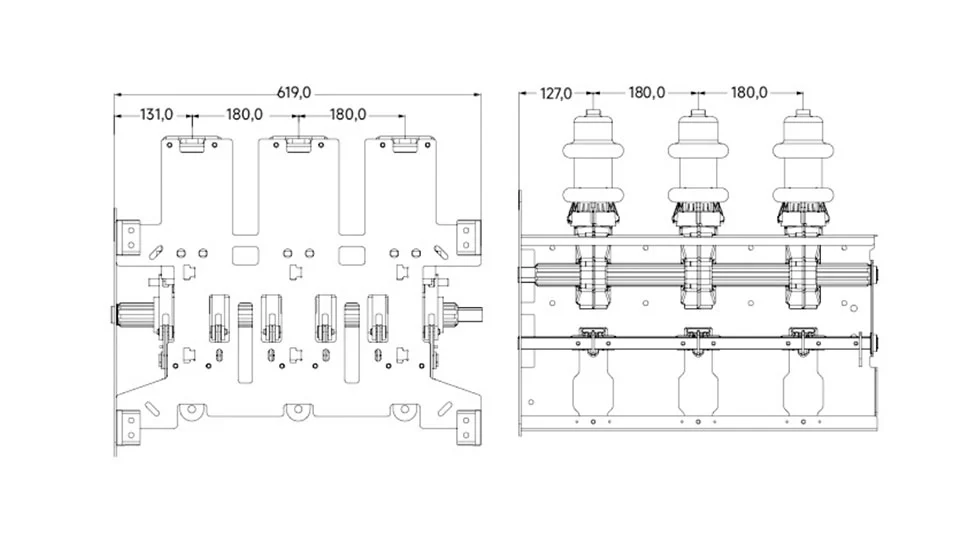

Wygląd i wymiary
Często zadawane pytania
P1: Dlaczego wyłączniki próżniowe są bardziej przyjazne dla środowiska niż tradycyjne, powszechne wyłączniki?
Główną zaletą przyjaznych dla środowiska wyłączników próżniowych jest ich środek gaszący łuk. Wyłącznik próżniowy działa w oparciu o wysoką próżnię, co eliminuje ryzyko emisji SF₆, ale typowe wyłączniki wykorzystują gaz SF₆, substancję o niezwykle wysokim potencjale globalnego ocieplenia.
Pytanie 2: Które urządzenie w zintegrowanej jednostce działa jako pierwsze podczas wyłączania?
Odp.: Wyłącznik próżniowy zawsze działa jako pierwszy, aby bezpiecznie przerwać dopływ prądu, niezależnie od tego, czy jest to obciążenie, czy uszkodzenie. Dopiero po otwarciu obwodu przez VCB należy uruchomić rozłącznik, aby zapewnić widoczną izolację fizyczną.
P3: Czy rozłącznik może przerwać prąd zwarciowy?
O: Nie. Rozłącznik nie jest przeznaczony do przerywania prądów zwarciowych. Jego rolą jest zapewnienie izolacji w obwodzie pozbawionym napięcia. Przerwanie zwarcia musi być zawsze wykonywane przez dedykowany wyłącznik automatyczny.
P4: Jakie są główne zalety stosowania VCB w zastosowaniach z częstym przełączaniem?
Odp.: Wyłączniki próżniowe charakteryzują się doskonałą trwałością elektryczną i mechaniczną. Ich przerwanie łuku próżniowego powoduje minimalną erozję styków, umożliwiając im obsługę częstych operacji przełączania – powszechnych w zastosowaniach przemysłowych lub przełączania kondensatorów – z wysoką niezawodnością i minimalną konserwacją.
P5: Jaka jest różnica w przypadku rozłączników w izolacji powietrznej i w izolacji gazowej?
Odp.: Odłączniki w izolacji powietrznej wykorzystują powietrze jako środek izolacyjny i są powszechnie stosowane w różnych ekologicznych rozdzielnicach wewnętrznych średniego napięcia i jednostkach głównych pierścieniowych. Odłączniki z izolacją gazową zwykle wykorzystują gaz taki jak SF₆ jako środek izolacyjny, zamontowany w szczelnej komorze, a ich rozmiar jest bardzo kompaktowy.
P6: Jak działa przerywacz próżni w VCB?
Odp.: Kiedy styki się rozdzielają, z zjonizowanych oparów metalu powstaje łuk. W próżni para ta szybko skrapla się z powrotem na powierzchnie styku, ponieważ nie ma tam cząsteczek gazu, które mogłyby podtrzymać łuk. Prowadzi to do niezwykle szybkiego wygaśnięcia łuku, zwykle w ciągu pierwszego przejścia prądu przez zero.
P7: Czy te połączone rozwiązania nadają się do zastosowań w inteligentnych sieciach?
O: Absolutnie. Nowoczesne wyłączniki VCB i rozłączniki silnikowe mogą być wyposażone w czujniki i inteligentne urządzenia elektroniczne.
Te urządzenia elektroniczne umożliwiają zdalną obsługę, monitorowanie stanu i bezproblemową integrację z zautomatyzowanymi systemami inteligentnych sieci. Funkcje te mogą poprawić stabilność sieci energetycznej i zarządzanie nią.
P8: Wybierając wyłącznik próżniowy 33 kV z wyłącznikiem izolacyjnym do projektu, jakie kluczowe specyfikacje powinienem sprawdzić?
Odp.: Parametry krytyczne obejmują napięcie i prąd znamionowy systemu, zdolność wyłącznika VCB do przerywania zwarć, wytrzymałość mechaniczną (liczbę operacji) obu urządzeń, typ mechanizmu operacyjnego (sprężyna, silnik) oraz wymagany środek izolacyjny (powietrze lub gaz), aby rozłącznik spełniał cele środowiskowe i przestrzenne.

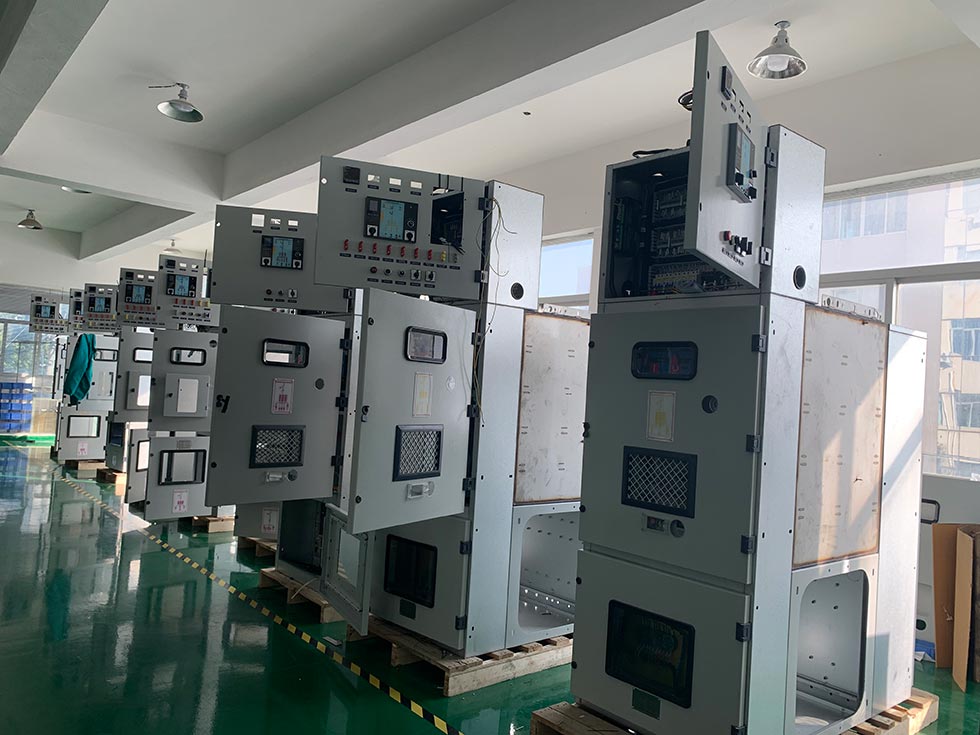

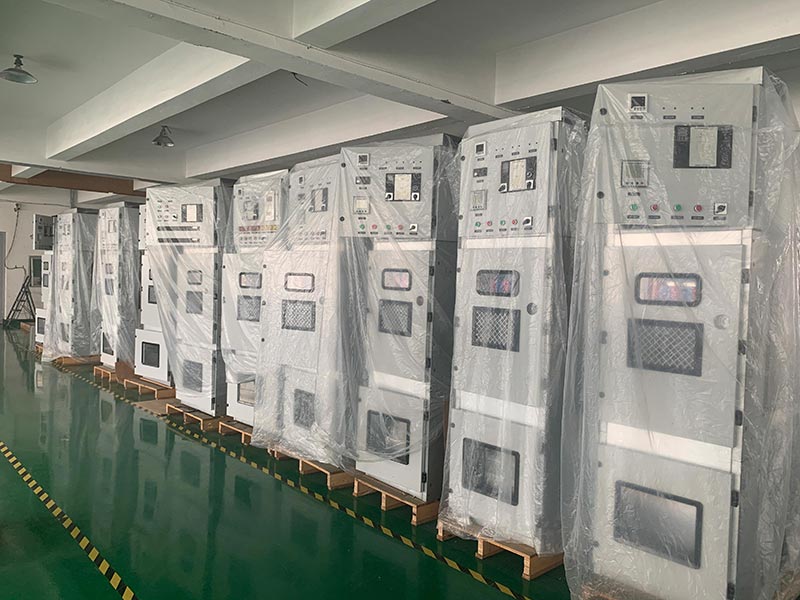

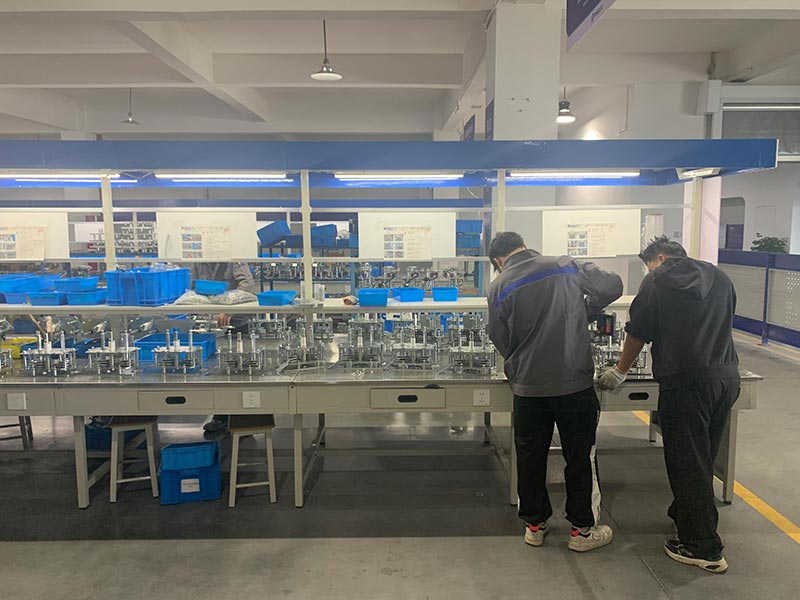

Warsztat produkcyjny

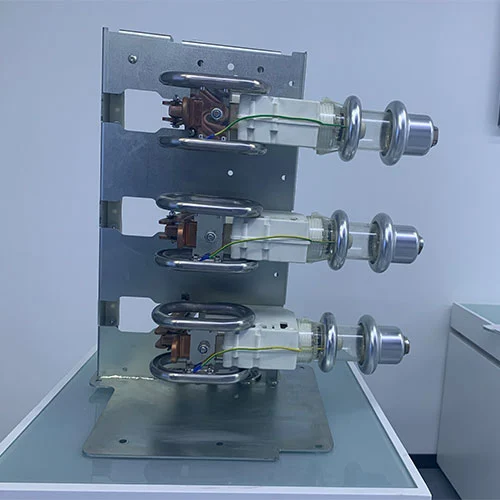

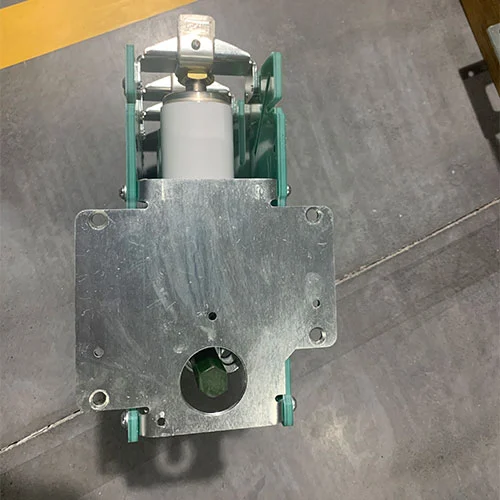

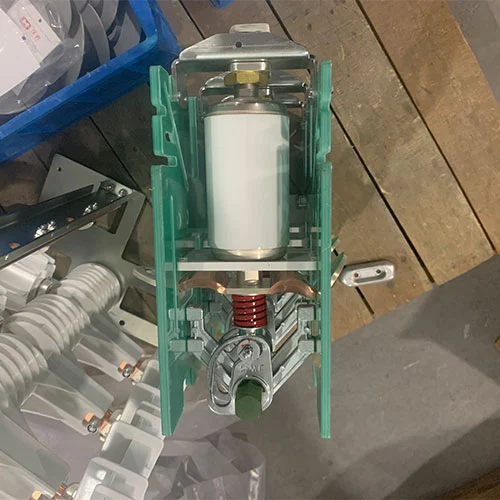

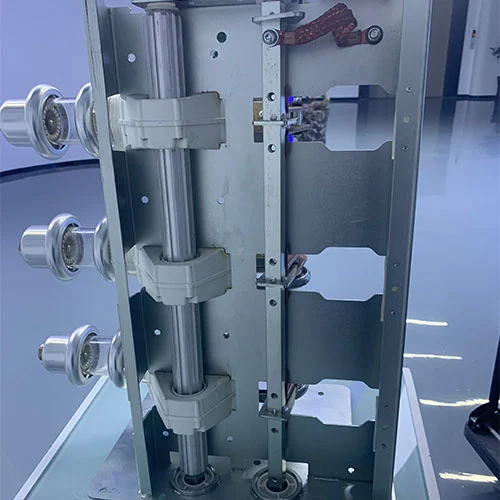

Pokaz produktów
