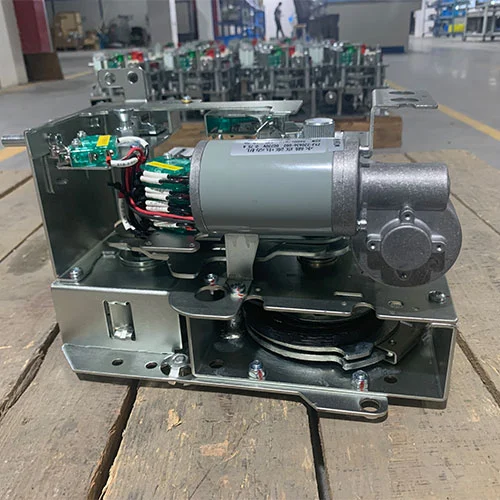

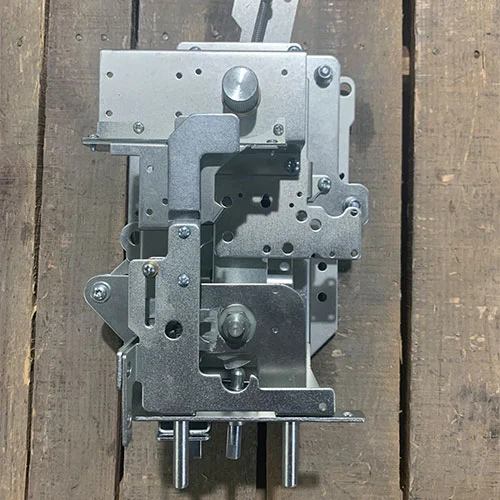

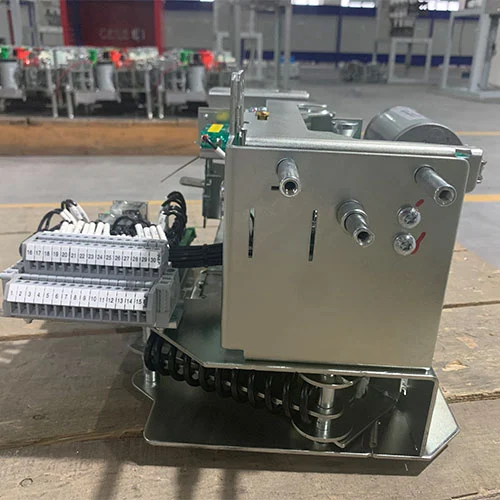

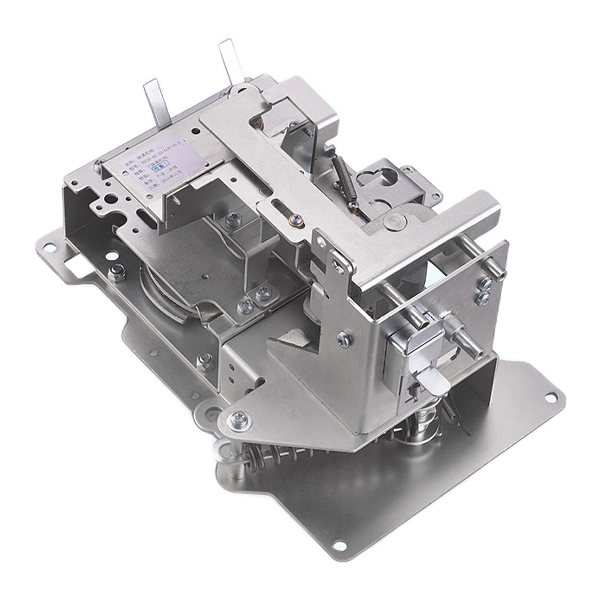

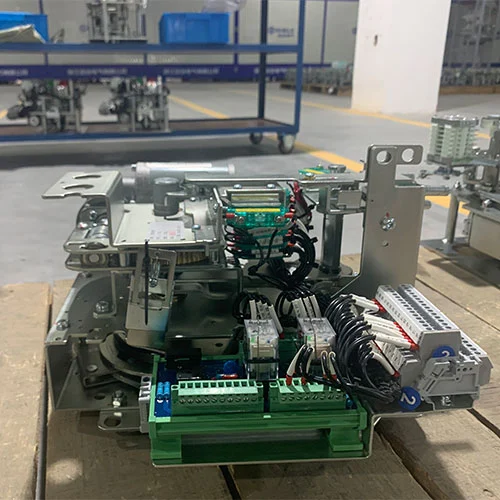

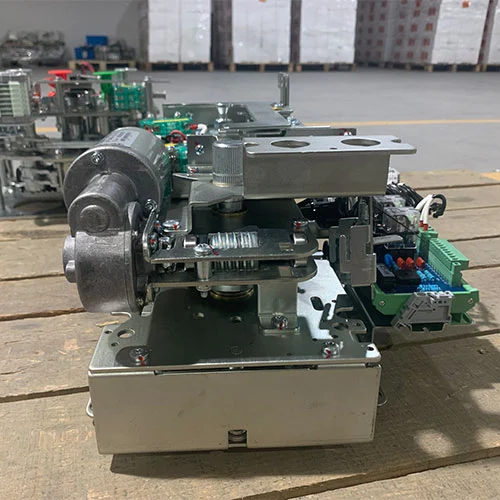

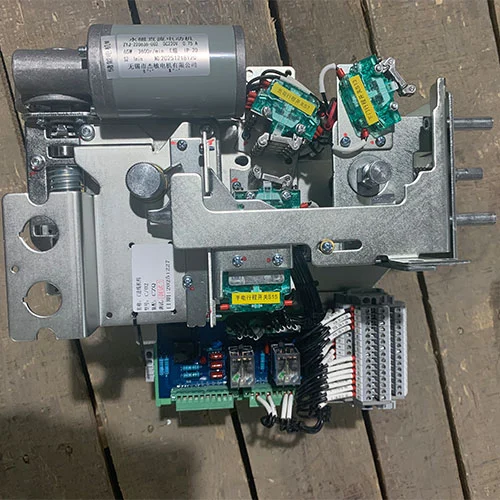

Mechanizm napędowy wyłącznika średniego napięcia 33KV

Mechanizm napędowy wyłącznika średniego napięcia KDCM-40.5/630-20-X 33 kV jest siłownikiem o wysokiej niezawodności przeznaczonym do systemów rozdzielnic 12 kV–40,5 kV, w tym pierścieniowych jednostek głównych (RMU), rozdzielnic w izolacji gazowej (GIS) i rozdzielnic w izolacji powietrznej (AIS).

Zaprojektowany i wyprodukowany przez Cotenele International Trade (Wenzhou) Co., Ltd, mechanizm ten integruje system magazynowania energii z podwójną sprężyną (sprężyna naciągowa zamykająca + sprężyna naciskowa otwierająca), zapewniając szybkie, stabilne i powtarzalne działanie przełączania w wymagających środowiskach dystrybucji energii, takich jak podstacje, projekty dotyczące energii odnawialnej i sieci przemysłowe.

1. Żywotność mechaniczna przekraczająca 10 000 operacji

2.Stabilna praca niezależna od prędkości operatora

3. Zaprojektowany dla wyłączników próżniowych i SF₆

4. Sprawdzone w projektach związanych z energetyką wiatrową, fotowoltaiką, koleją i górnictwem

Model produktu

Dlaczego ten mechanizm jest tak istotny w rzeczywistych projektach?

W systemach dystrybucji energii średniego napięcia mechanizm napędowy bezpośrednio określa niezawodność wyłącznika.

Nasze projekty obejmują:

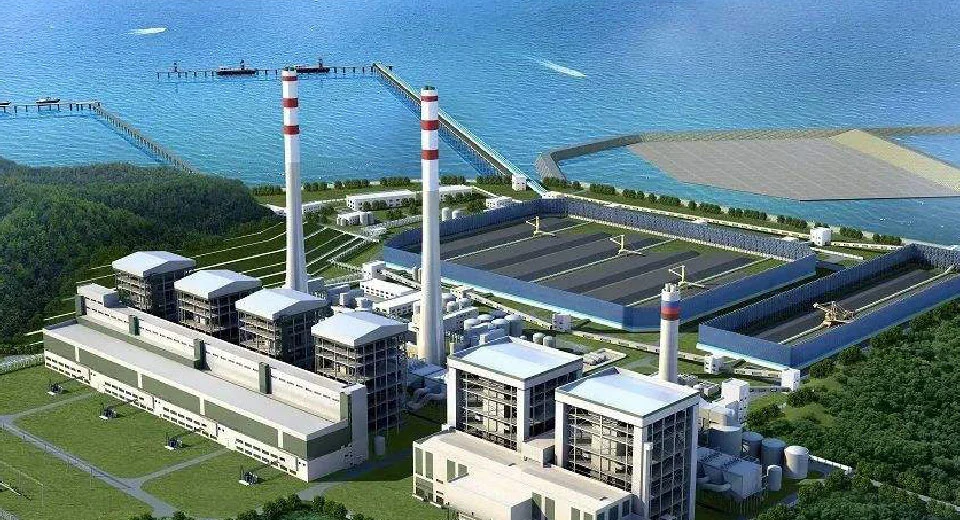

Podstacje 110 kV

Centra kontroli morskich elektrowni wiatrowych

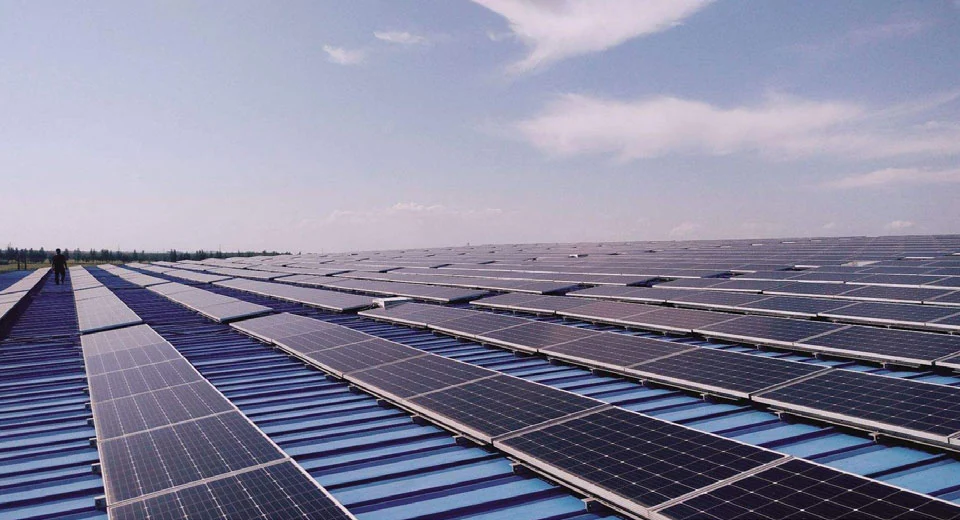

Wielkoskalowe elektrownie fotowoltaiczne (na poziomie GW)

Z naszych wcześniejszych doświadczeń wynika, że ​​ponad 70% awarii wyłączników jest związanych z niestabilnością mechaniczną lub opóźnieniami w działaniu.

Dlatego nasz mechanizm działania wyłącznika średniego napięcia 33 kV koncentruje się na następujących cechach:

Stała, szybka reakcja

Trwałość mechaniczna przy częstych operacjach przełączania

Niezawodne mechanizmy blokujące zapobiegające nieprawidłowemu działaniu

Instrukcja obsługi:

Dla bezpieczeństwa i trwałości sprzętu bardzo ważne jest prawidłowe działanie mechanizmu. Poniższe instrukcje opisują standardowe procedury obsługi ręcznej.

A. Magazynowanie energii (ładowanie)

Obsługa ręczna:Włóż dedykowany uchwyt operacyjny do wału przeładowującego znajdującego się w prawym dolnym rogu mechanizmu. Obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara i obróć uchwyt po usłyszeniu dźwięku kliknięcia, a następnie zatrzymaj się. oznacza to, że urządzenie magazynujące energię jest zablokowane. Upewnij się, że wskaźnik „ładowanie/rozładowanie” wyświetla stan „ładowania”.

Działanie elektryczne:Należy upewnić się, że wtórny obwód sterujący jest prawidłowy i włączony jako pierwszy. Po doprowadzeniu zasilania do siłownika wyłącznika silnik uruchomi się automatycznie. Automatyczne zatrzymanie po zakończeniu ładowania.

B. Zakończenie operacji

Podręcznik:Naciśnij mocno zielony przycisk. Sprężyna zamykająca uwolni swoją energię, przesuwając wyłącznik do pozycji zamkniętej. Obserwuj mechaniczny wskaźnik na mechanizmie, aby potwierdzić status „Zamknięty”.

Elektryczny:Siłownik roboczy będzie dostarczał sygnały elektryczne do zamkniętej cewki elektromagnetycznej. Tłok elektromagnetyczny uderzy w klamrę zamka, resetując siłownik wyłącznika, a proces jest dokładnie taki sam, jak w przypadku obsługi ręcznej.

C. Operacja otwierania

Podręcznik:Naciśnij mocno czerwony przycisk. Otwarcie sprężyny uwolni zgromadzoną w niej energię, powodując przeskoczenie wyłącznika do pozycji otwartej.

Elektryczny:Wyślij sygnał do cewki elektromagnesu otwierającego (wyzwalacza wzrostowego). Wyłącznik otworzy się natychmiast.

Uwaga dotycząca zgodności

Jeżeli występuje izolator, wszystkie operacje muszą być wykonywane zgodnie z sekwencją blokad. Mechanizm operacyjny wyłącznika średniego napięcia 33 kV zaprojektowano tak, aby zapobiegał operacjom, które mogłyby prowadzić do niebezpiecznych konfiguracji przełączania. To urządzenie zostało zaprojektowane zgodnie z międzynarodowymi normami, w tym GB1984 i GB/T1985, zapewniającymi zgodność z wydajnością i bezpieczeństwem w sieciach prądu przemiennego wysokiego napięcia.

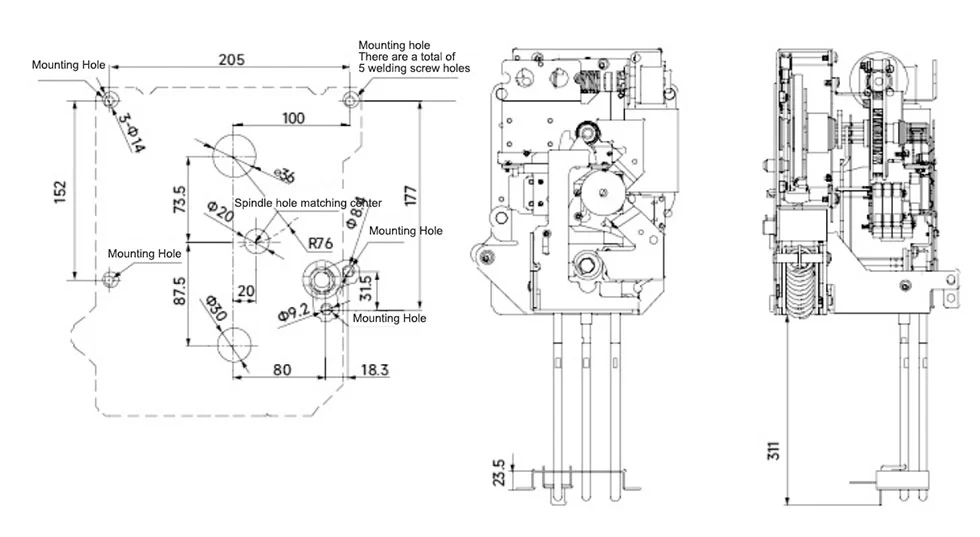

Wygląd i wymiary

Zgodność i standardy

Ten mechanizm napędowy został zaprojektowany i przetestowany zgodnie z:

GB1984 – Wyłączniki wysokiego napięcia AC

GB/T1985 – Odłączniki wysokiego napięcia prądu przemiennego

W połączeniu z certyfikatami firmy:

ISO9001 (Jakość)

ISO14001 (środowisko)

ISO45001 (bezpieczeństwo i higiena pracy)

Aplikacje

Szeroko stosowane w:

Podstacje elektroenergetyczne (systemy 10kV–110kV)

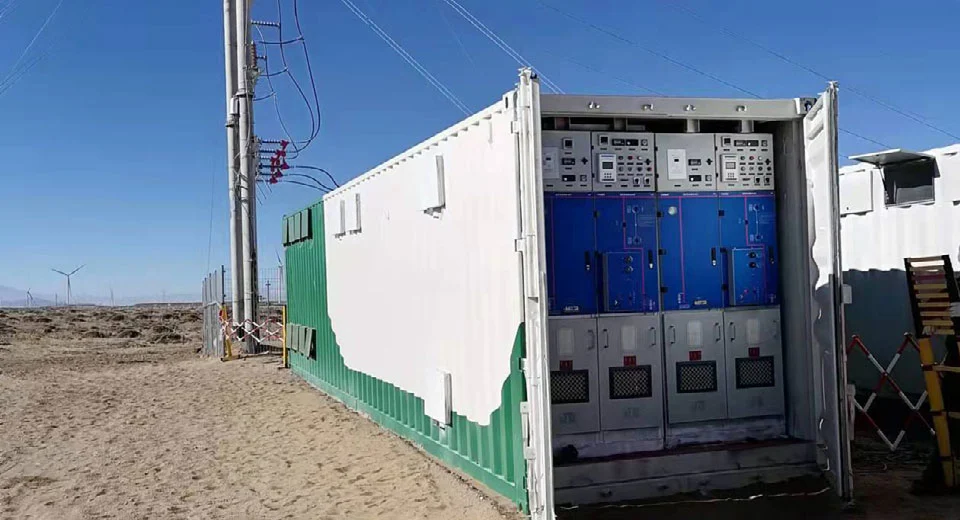

Energia odnawialna (farmy wiatrowe/słoneczne)

Zasilanie kolei i metra

Zakłady petrochemiczne

Górnictwo i przemysł ciężki

Dlaczego warto wybrać Cotenele?

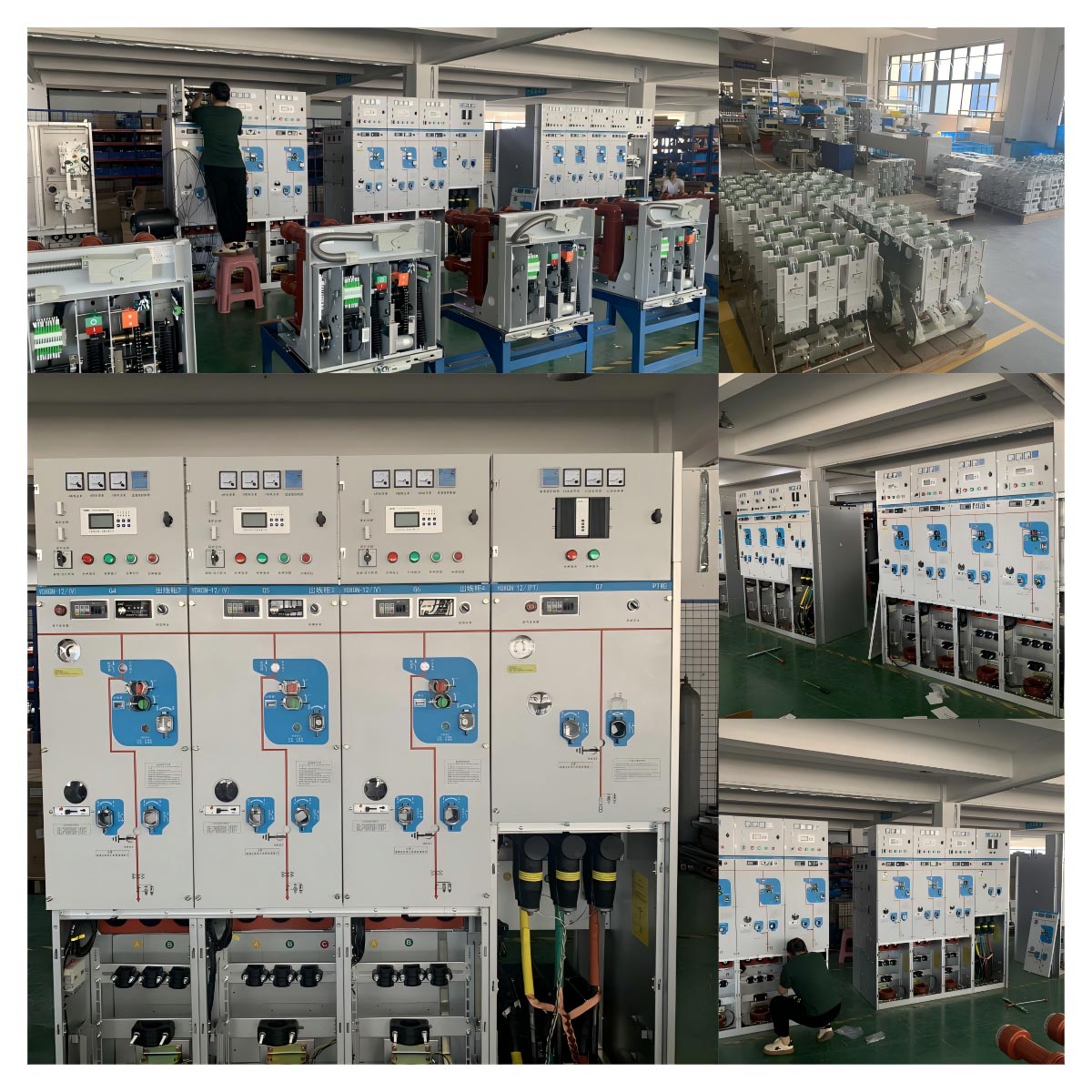

1. Prawdziwe możliwości produkcyjne

Baza produkcyjna 30 000㎡

Własne prace badawczo-rozwojowe w zakresie głównych komponentów rozdzielnic

2. Sprawdzone doświadczenie inżynieryjne

Dostarczane do:

Projekty energetyki wiatrowej

Bazy fotowoltaiczne (skala GW)

Międzynarodowe projekty podstacji

3. Ciągłe innowacje

3 generacje ulepszeń mechanizmu RHSV

Wiele opatentowanych konstrukcji

4. Skoncentruj się na zielonej technologii

Rozwój rozdzielnic przyjaznych środowisku

Wspieranie globalnych niskoemisyjnych systemów elektroenergetycznych

Pokaz produktów
