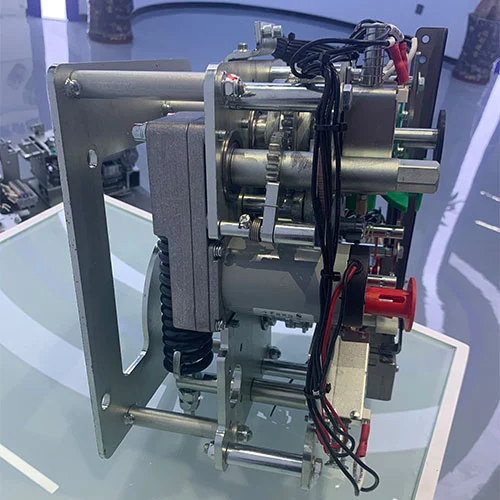

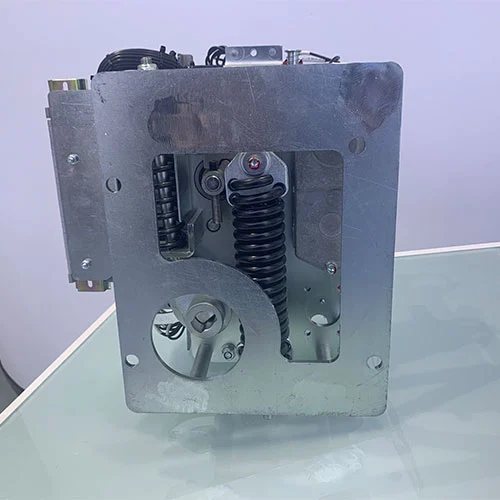

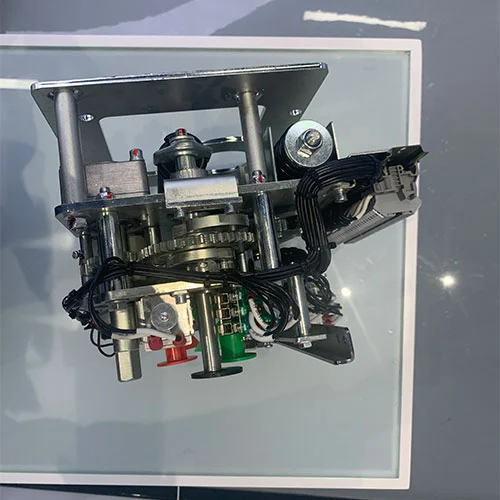

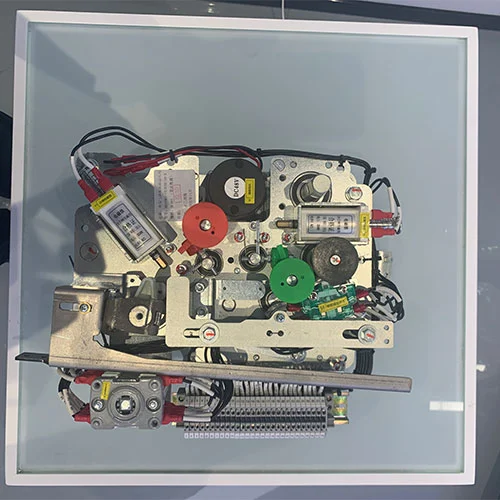

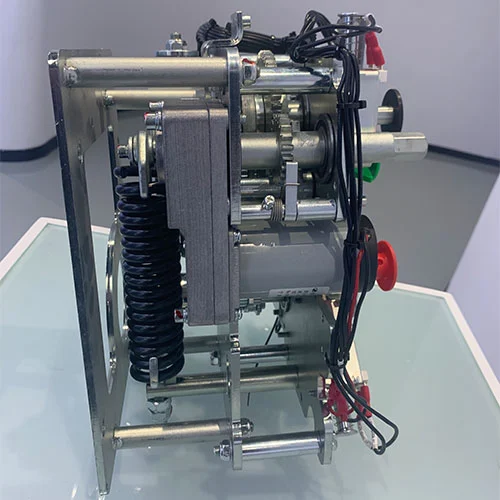

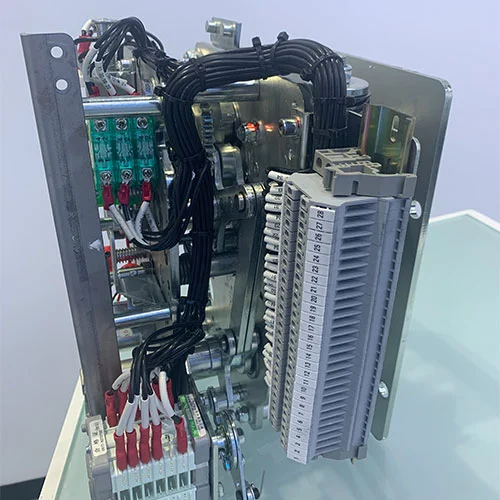

Mechanizm wyłącznika 33KV z mechanizmem izolującym

Mechanizm wyłącznikowy 33KV z mechanizmem napędowym mechanizmu izolującego i mechanizmem napędowym odłącznika, stanowiący rdzeń przyjaznej dla środowiska rozdzielnicy średniego napięcia. Zaprojektowany z myślą o niezawodności, wydajności konserwacji i bezpieczeństwie środowiskowym, mechanizm ten zapewnia bezpieczne przerwanie awarii i izolację obwodu, jednocześnie unikając szkodliwych gazów cieplarnianych, takich jak SF₆.

Seria KDSVM-12/630-20-X oferuje rozwiązanie uruchamiane sprężyną dla wyłącznika i odłącznika z blokadą mechaniczną, zapewniając kompletną i bezpieczną sekwencję działania w zastosowaniach średniego napięcia.

Kluczowe funkcje obejmują:

Zamykanie i otwieranie za pomocą sprężyny

Blokada mechaniczna pomiędzy wyłącznikiem a odłącznikiem

Możliwość automatycznego ponownego zamknięcia

Konstrukcja z dwoma przyciskami i pyłoszczelną osłoną zabezpieczającą

Wysoka żywotność mechaniczna (>10 000 operacji)

Zgodność z GB1984-2014 i GB/T1985-2023

Model produktu

Elementy mechanizmu operacyjnego

Mechanizm wyłącznika 33KV naszej firmy z mechanizmem izolacyjnym został starannie zaprojektowany, zapewniając bezpieczną i niezawodną pracę, a jednocześnie ułatwiając użytkowanie w terenie.

1. Mechanizm działania wyłącznika próżniowego

Wyłącznik wykorzystuje mechaniczne magazynowanie energii sprężyny, aby zapewnić natychmiastową niezależną pracę nawet podczas przerw w dostawie prądu. Może szybko się wyłączyć w przypadku awarii i szybko zamknąć na polecenie. Zastosowanie próżniowej gaśnicy łukowej skutecznie kontroluje łuk, zapewniając bezpieczeństwo i stabilność obwodu.

Oznacza to, że nawet w sytuacjach awaryjnych urządzenia sieci energetycznej i personel są niezawodnie chronione.

2. Odłączyć mechanizm działania przełącznika

Nasze rozłączniki umożliwiają obsługę ręczną lub elektryczną, co pozwala na łatwe utworzenie widocznej przerwy izolacyjnej. Konstrukcja blokady mechanicznej zapewnia, że ​​odłącznik nie będzie mógł zostać uruchomiony, jeśli wyłącznik nie zostanie całkowicie wyłączony, co zapobiega niebezpieczeństwom spowodowanym nieprawidłowym działaniem.

Przywiązujemy dużą wagę do bezpieczeństwa klientów; dlatego każdy rozłącznik przechodzi rygorystyczne testy, aby zapewnić płynne i niezawodne działanie.

Jak prawidłowo wykonać operację?

Nasz mechanizm wyłącznika 33 kV z mechanizmem izolującym zapewnia intuicyjną i bezpieczną obsługę na każdym kroku. Jako dostawca nasze produkty zapewniają bezproblemową i wydajną pracę w terenie.

1. Operacja magazynowania energii

Nasz mechanizm wyłącznika zawiera urządzenie izolujące, zapewniające bezpieczną instalację na panelu sterowania. Wystarczy obrócić dołączony dedykowany uchwyt operacyjny, aż usłyszysz dźwięk „kliknięcia” i naciągniesz sprężynę; wyłącznik krańcowy również zostanie uruchomiony.

Jeśli korzystasz z zasilania elektrycznego, wystarczy podłączyć zasilanie. Urządzenie automatycznie magazynuje energię, a gdy silnik zostanie w pełni naładowany, odłączy się, bezpiecznie zachowując energię na potrzeby natychmiastowego zamknięcia wyłącznika. Przed rozpoczęciem pracy upewnij się, że wszystkie przewody pomocnicze są prawidłowo podłączone, aby zapewnić sobie większy spokój ducha.

2. Zakończenie operacji

Zamykanie ręczne: Naciśnij zielony przycisk, aby natychmiast uwolnić zmagazynowaną energię, naciskając wyłącznik, aby zamknąć obwód główny.

Zamykanie elektryczne: Zasilanie cewki elektromagnesu zamykającego natychmiast uwalnia zmagazynowaną energię, powodując szybkie zamknięcie wyłącznika. Jednocześnie sprężyna otwierająca ładuje się automatycznie, a blokada zapobiegająca nieprawidłowemu działaniu skutecznie zapobiega ponownemu zamknięciu, zapewniając bezpieczeństwo użytkowania.

3. Działanie wyłącznika automatycznego

Wyłączanie ręczne: Naciśnij czerwony przycisk, aby uwolnić zmagazynowaną energię wyłączenia. Wyłącznik automatyczny szybko rozłącza obwód główny, zapewniając bezpieczeństwo obwodu.

Wyzwalanie elektryczne: Zasilanie jest dostarczane do cewki elektromagnesu wyłączającego. Urządzenie elektromagnetyczne uwalnia zmagazynowaną energię, powodując szybkie rozwarcie styków wyłącznika i bezpieczne odcięcie prądu.

Często zadawane pytania

P1: Jak zwiększyć niezawodność mechanizmu sprężynowego w VCB?

A1: Konstrukcja ze sprężyną magazynuje energię mechanicznie, co może zapewnić zadziałanie wyłącznika próżniowego bez konieczności stosowania zewnętrznego zasilania. Ten mechanizm operacyjny może działać niezwykle szybko i niezawodnie, gdy wystąpią awarie. Różnica w porównaniu z układami hydraulicznymi lub pneumatycznymi polega na tym, że części ruchomych jest mniej i nie ma potrzeby uzupełniania płynu, a wytrzymałość mechaniczna jest bardzo wysoka i wymaga minimalnej konserwacji.

Pytanie 2: Czy mechanizm odłącznika może działać, gdy obwód jest pod napięciem?

A2: Nie, absolutnie nie. Najważniejszą cechą bezpieczeństwa kombinacji mechanizmów wykonawczych jest blokada mechaniczna. Mechanizm odłącznika jest fizycznie zablokowany i nie można go uruchomić, chyba że wyłącznik próżniowy jest całkowicie otwarty. Ten mechanizm blokujący zapobiega wszelkim próbom otwarcia odłącznika pod obciążeniem, co mogłoby zagrozić bezpieczeństwu obsługującego pracownika.

P3: Jakie standardy są zgodne z mechanizmem wyłącznika 33KV z mechanizmami izolującymi?

A3: Mechanizmy te zostały zaprojektowane i przetestowane tak, aby spełniały międzynarodowe standardy dotyczące sprzętu wysokiego napięcia. Zwykle obejmuje to standardy takie jak GB1984 i GB/T 1985, które są zgodne z szerszymi specyfikacjami IEC, zapewniając bezpieczeństwo, wydajność i niezawodność.

P4: Czy wyłącznik próżniowy może działać w przypadku utraty zasilania sterującego?

A4: Tak, z przyczyny. Sterowanie sprężyną może być w pełni ręczne. Sprężyny można napinać ręcznie za pomocą uchwytu, a wyłącznik próżniowy można otwierać i zamykać za pomocą ręcznych przycisków. Odłącznik można także obsługiwać ręcznie. Które mogą zapewnić funkcjonalność w razie potrzeby w przypadku instalacji, konserwacji lub awarii zasilania.

P5: W jaki sposób mechanizm VCB i mechanizm odłącznika są zintegrowane w rozdzielnicy?

A5: Zaprojektowano je jako skoordynowany zespół. Mechanizm napędowy VCB jest zamontowany do obsługi przerywacza próżniowego, a mechanizm odłącznika jest zamontowany na jego panelu izolacyjnym. Są one połączone mechanicznym systemem blokującym, często za pomocą prętów i zatrzasków, który wymusza prawidłową sekwencję działania, którą wyłącznik musi otworzyć, zanim rozłącznik będzie mógł się poruszyć, bezpośrednio w okuciu, zapewniając bezpieczeństwo.
