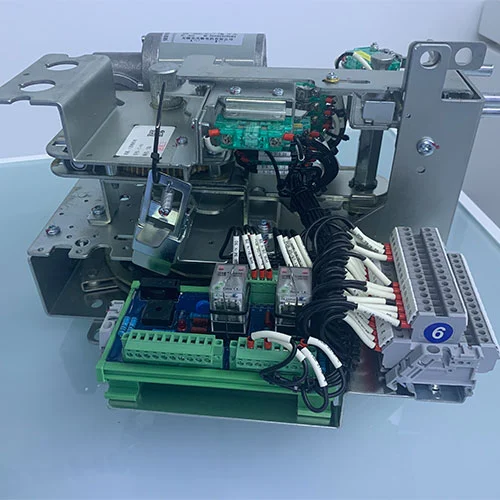

Mechanizm elektryczny rozdzielnicy średniego napięcia 22KV

W nowoczesnych sieciach dystrybucyjnych średniego napięcia jednostki główne pierścieniowe (RMU) są szeroko stosowane w celu zapewnienia wysoce dostępnego i niezawodnego zasilania. Jednym z kluczowych elementów RMU jest mechanizm napędowy wyłącznika, który musi umożliwiać szybkie i bezpieczne zamykanie i otwieranie.

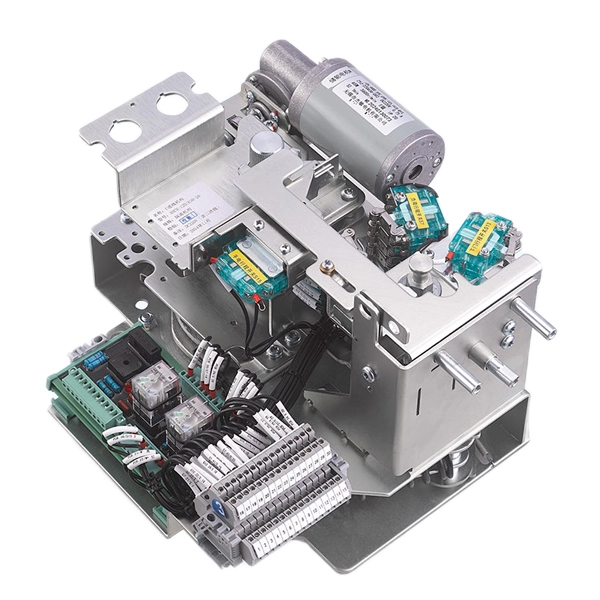

Mechanizm elektryczny rozdzielnicy średniego napięcia 22 kV został zaprojektowany specjalnie do zastosowań w obwodach wejściowych RMU z izolacją gazową lub powietrzną. Jest to mechanizm magazynujący energię, wykorzystujący dwa niezależne układy sprężyn: sprężynę naciągową do zamykania i sprężynę dociskową do otwierania.

Sprężyna zamykająca magazynuje energię poprzez obrót klamki (ręcznie) lub poprzez napędzanie silnikiem; po uruchomieniu zatrzasku zamykającego sprężyna natychmiast uwalnia energię.

Podczas zamykania sprężyna otwierająca magazynuje jednocześnie energię, a następnie pozostaje w stanie czuwania, gotowa do reakcji na kolejne polecenia otwarcia.

Kluczowe funkcje obejmują

Zarówno w trybie ręcznym, jak i elektrycznym do ładowania i wyłączania.

Oddzielne przyciski z osłonami ochronnymi zamontowanymi na panelu, zapobiegają przedostawaniu się kurzu i niezamierzonemu uruchomieniu.

Możliwość blokowania w połączeniu z mechanizmem izolującym zapewnia bezpieczną kontrolę sekwencji.

Funkcja automatycznego ponownego załączenia (jeśli jest wymagana) i logika zapobiegająca pompowaniu, aby uniknąć wielokrotnych operacji.

Produkt jest zgodny z odpowiednią normą GB 1984-2014 (wyłączniki wysokiego napięcia prądu przemiennego) i GB/T 1985-2023 (odłączniki i uziemniki prądu przemiennego wysokiego napięcia).

Model

Jakie są zasady działania i mechanizmy działania tej organizacji?

Zasada działania mechanizmu elektrycznego rozdzielnicy średniego napięcia 22KV polega na magazynowaniu i szybkim uwalnianiu energii mechanicznej.

Magazynowanie energii (ładowanie)

Ładowanie ręczne: Do wałka przeładowczego znajdującego się w prawej dolnej części mechanizmu wkłada się dedykowaną rączkę. Obracając klamkę w kierunku zgodnym z ruchem wskazówek zegara, obraca się wał, który napina sprężynę zamykającą za pomocą przekładni lub układu krzywkowego. Kiedy sprężyna przekroczy punkt „nad środkiem”, zatrzaskuje się w pozycji napiętej, czemu towarzyszy słyszalne „kliknięcie” i wskaźnik wizualny (np. obracający się wał aktywujący mikroprzełącznik).

Ładowanie elektryczne: Po przyłożeniu napięcia sterującego silnik elektryczny automatycznie napędza mechanizm ładujący, aż do całkowitego naciągnięcia sprężyny zamykającej. W tym momencie obwód silnika zostaje przerwany przez mikroprzełącznik, a sprężyna pozostaje zatrzaśnięta i gotowa do zamknięcia.

Zamknięcie operacji

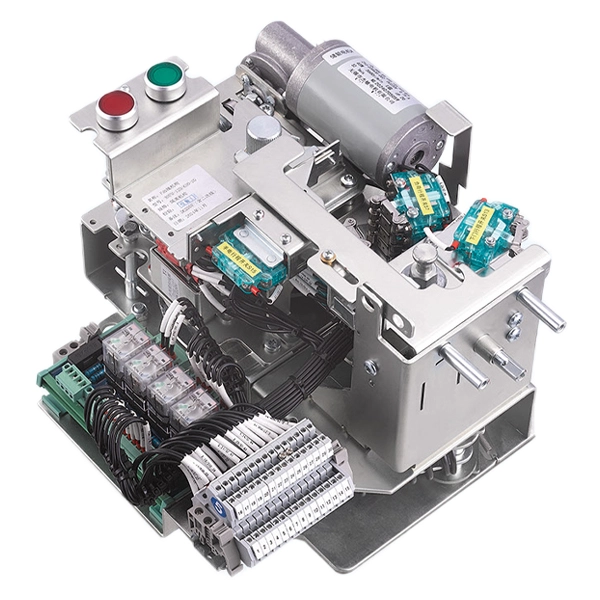

Zamykanie ręczne: Naciśnięcie zielonego przycisku (chronionego przezroczystą osłoną na panelu) powoduje mechaniczne zwolnienie zatrzasku zamykającego. Sprężyna naciągowa szybko uwalnia energię, wprawia wrzeciono w ruch obrotowy i przesuwa styki wyłącznika do pozycji zamkniętej. Jednocześnie działanie to spowoduje ściśnięcie sprężyny otwierającej, gromadząc energię na kolejne otwarcie.

Zamykanie elektryczne: Zasilanie cewki zamykającej (elektromagnesu) pociąga za zworę, która zwalnia zatrzask zamykający, powodując takie samo działanie mechaniczne jak zamykanie ręczne. Po zamknięciu mechanizm może natychmiast rozpocząć ponowne napinanie sprężyny zamykającej (jeśli skonfigurowano automatyczne ponowne załączenie), jednak blokada uniemożliwia drugie zamknięcie do czasu otwarcia wyłącznika i spełnienia odpowiednich warunków.

Operacja otwierania

Otwieranie ręczne: Naciśnięcie czerwonego przycisku powoduje zwolnienie zatrzasku otwierającego. Ściśnięcie siłownika otwiera przedłużenie sprężyny, napędzając mechanizm operacyjny w celu rozłączenia styków.

Otwieranie elektryczne: zasilić cewkę otwierającą (elektromagnes) mechanizmu operacyjnego, uruchomić blokadę otwierania, zwolnić sprężynę otwierającą i odłączyć obwód wyłącznika.

Ten mechanizm napędowy jest wyposażony w mechaniczną blokadę, która zapobiega występowaniu jednoczesnych poleceń zamknięcia i otwarcia, a także zapewnia, że ​​odłącznik (jeśli jest obecny) znajduje się we właściwym położeniu, zanim będzie można uruchomić wyłącznik.

Instrukcje obsługi

Wstępne kontrole

Upewnij się, że mechanizm jest prawidłowo zamontowany w rozdzielnicy oraz że całe okablowanie wtórne (do zasilania elektrycznego) jest dokładne i bezpieczne.

Sprawdź, czy przyciski montowane na panelu (zielony do zamykania, czerwony do otwierania) są wyposażone w osłony ochronne i czy widoczne są wskaźniki działania (np. „naładowanie/rozładowanie”).

Ładowanie (magazynowanie energii)

Instrukcja: Włóż uchwyt do gniazda ładowania (na dole, po prawej stronie). Obracaj stopniowo w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz wyraźne „kliknięcie”, a wskaźnik ładowania pokaże „naładowany”. Zdejmij uchwyt.

Elektryczny: Doprowadź moc sterującą do mechanizmu. Silnik będzie pracował automatycznie, aż sprężyna zostanie całkowicie naciągnięta i zatrzyma się. Następnie sprawdź, czy świeci się kontrolka „naładowany”.

Zamykanie wyłącznika

Instrukcja: Podnieś osłonę ochronną zielonego przycisku i mocno ją naciśnij. Wyłącznik powinien się zamknąć i powinien pojawić się wskaźnik pozycji „zamknięty”. Sprężyna otwierająca jest teraz automatycznie napinana.

Elektryczny: Wyślij polecenie zamknięcia (np. z pilota lub przekaźnika zabezpieczającego) do cewki zamykającej. Wyłącznik zamyka się; sprawdzić wskazanie pozycji.

Otwieranie wyłącznika automatycznego

Instrukcja: Podnieś osłonę ochronną czerwonego przycisku i mocno ją naciśnij. Wyłącznik otwiera się; potwierdzić wskazanie „otwarte”.

Elektryczny: Wyślij polecenie otwarcia do cewki otwierającej. Otwiera się wyłącznik.

Po operacji

Po zamknięciu mechanizm może automatycznie ponownie naładować sprężynę zamykającą, jeśli obecne jest zasilanie silnika. Przygotowuje to wyłącznik do kolejnego cyklu zamknięcia i otwarcia.

Przed rozpoczęciem pracy należy zawsze obserwować wskaźniki stanu i przestrzegać wszelkich warunków blokady (np. położenia izolatora).

Mechanizm sprężynowy zapewnia solidne, niezawodne i bezpieczne sterowanie wyłącznikami w liniach wejściowych RMU. ten mechanizm elektryczny rozdzielnicy średniego napięcia 22KV

połączenie sprężyn naciągowych i naciskowych, sterowanie ręczne i elektryczne oraz wbudowane blokady spełniają wymagania nowoczesnych sieci dystrybucyjnych. Żywotność mechaniczna tego mechanizmu wynosi ponad 10 000 operacji i jest zgodna z międzynarodowymi standardami, co może zapewnić długoterminową wydajność i bezpieczeństwo użytkowania.

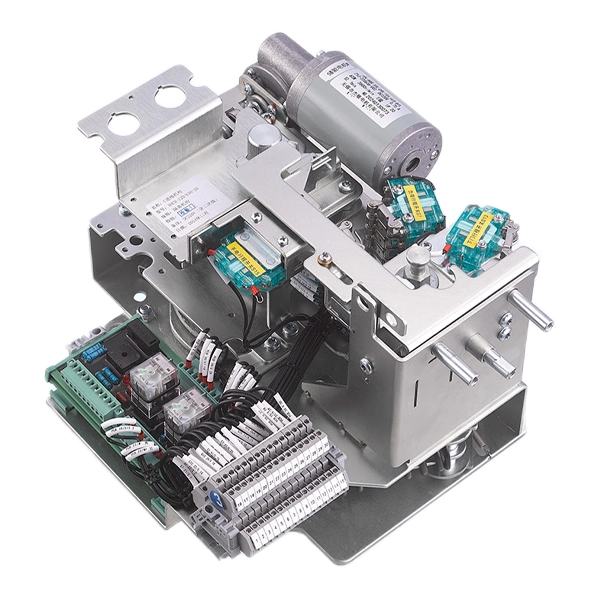

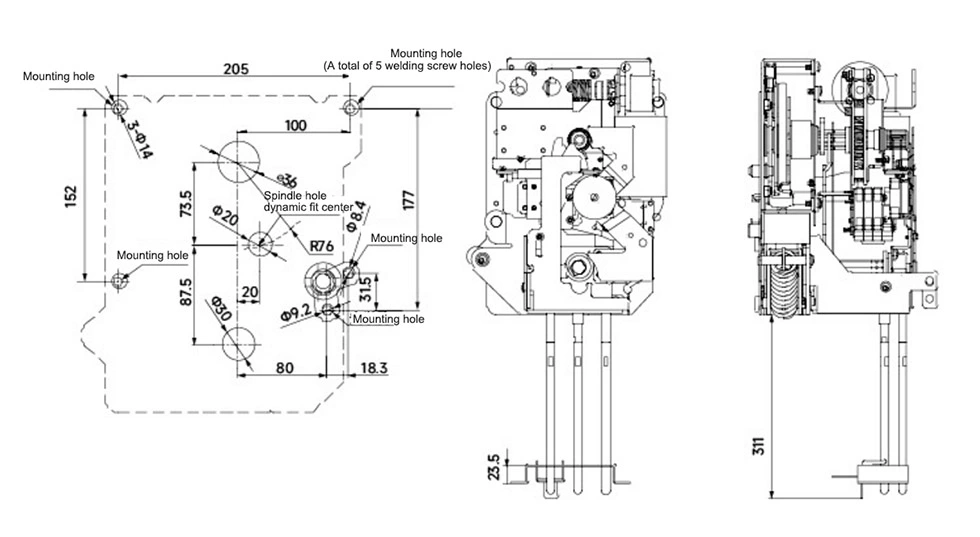

Wygląd i wymiary

Aplikacje

Linie wejściowe średniego napięcia RMU, GIS i AIS.

Projekty związane z energią odnawialną: farmy wiatrowe, stacje fotowoltaiczne.

Projekty kolejowe i metra wymagające wysokiego bezpieczeństwa eksploatacji.

Sieci dystrybucyjne przemysłowe i komunalne.

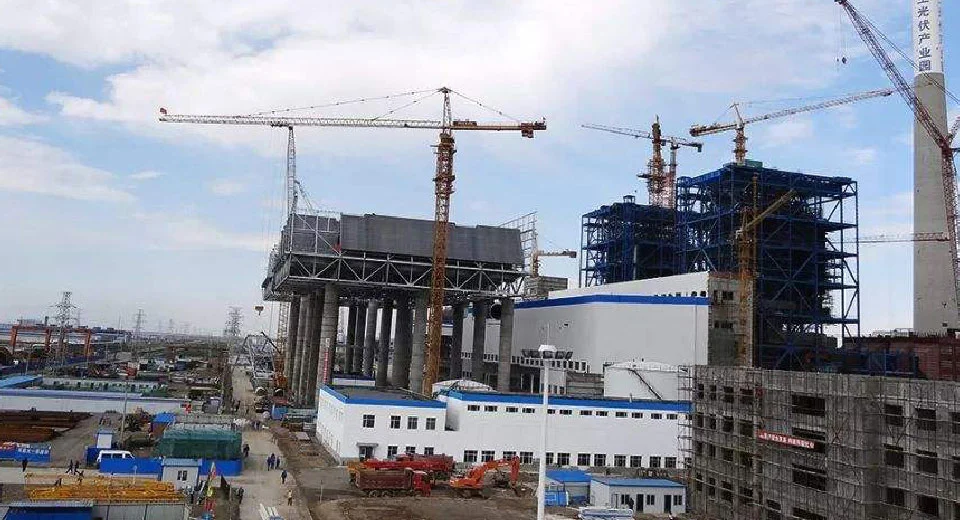

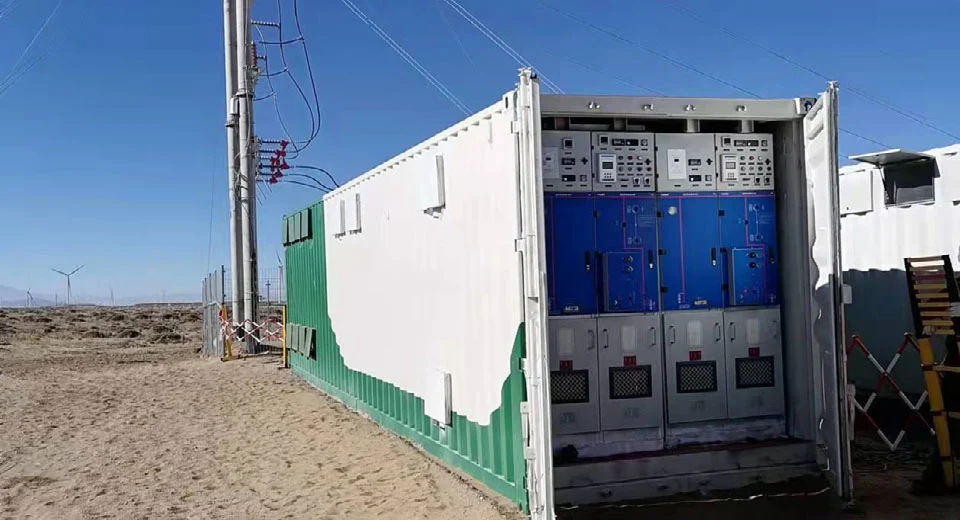

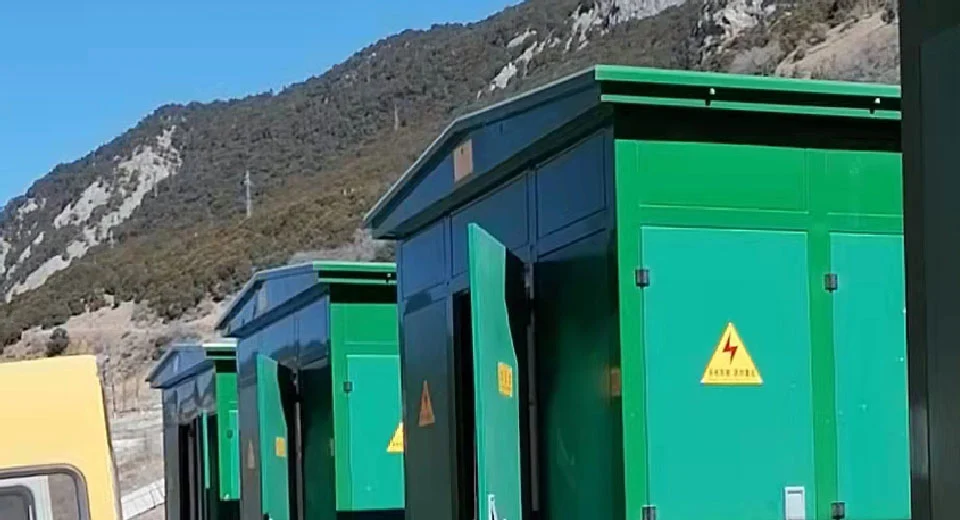

Referencje projektu

Rozdzielnica Guojiawan 110kV – 35kV w izolacji gazowej – Projekt farmy wiatrowej.

Podstacja 110 kV kopalni złota Ayni, Tadżykistan – dystrybucja energii o wysokiej niezawodności.

Projekt hybrydowej fotowoltaiki pastwisko-słonecznej Maqu 200MW – zastosowano mechanizm automatycznego ponownego załączenia.

Dlaczego warto wybrać Cotenele?

• Ekspert Producent:Ponad 6 lat doświadczenia w elementach rdzenia rozdzielnic 12kV – 40,5kV.

• Certyfikowana jakość:ISO9001 / ISO14001 / ISO18001; produkty testowane przez władze krajowe.

• Udokumentowane osiągnięcia:Dostarczanie mechanizmów rozdzielnic średniego napięcia dla krajowych i międzynarodowych projektów wiatrowych, słonecznych i kolejowych.

• Innowacyjna technologia:Ciągły rozwój ekologicznych mechanizmów rozdzielnic w izolacji gazowej serii RHSV zapewnia stabilność i bezpieczeństwo.

Cotenele angażuje się w dostarczanie wysoce niezawodnych, trwałych i bezpiecznych mechanizmów rozdzielnic, spełniających wymagania nowoczesnych sieci dystrybucyjnych i zastosowań energii odnawialnej.

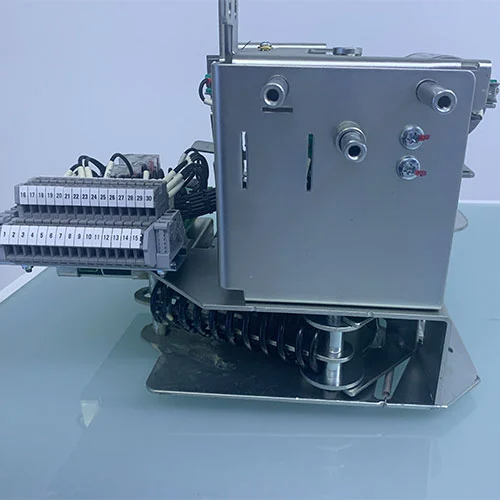

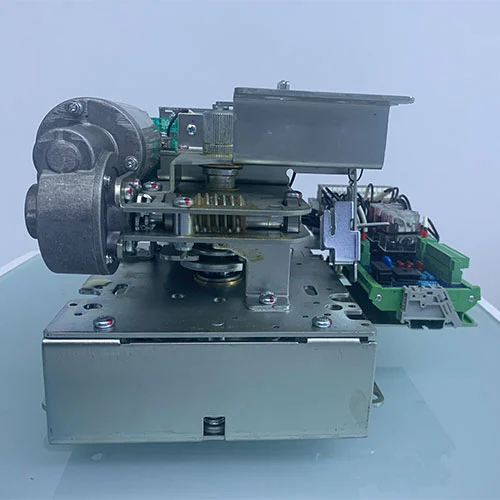

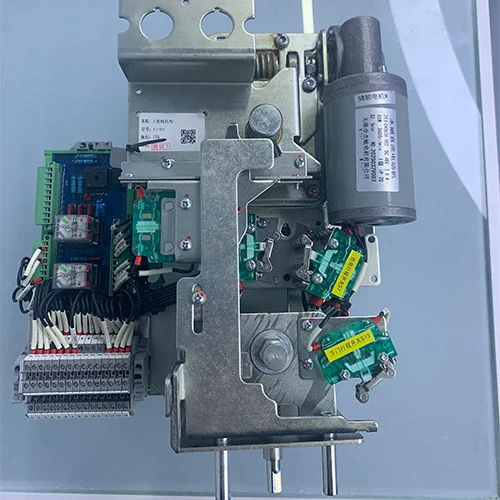

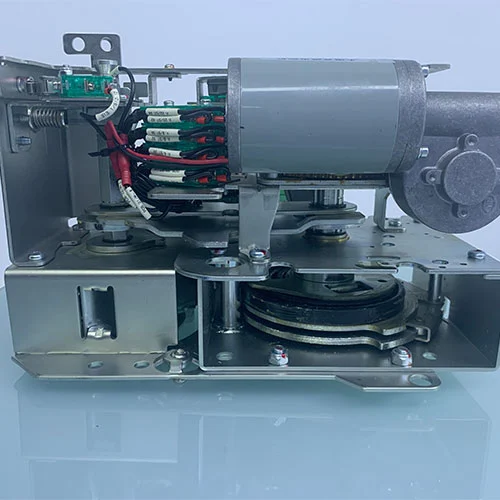

Pokaz produktów
