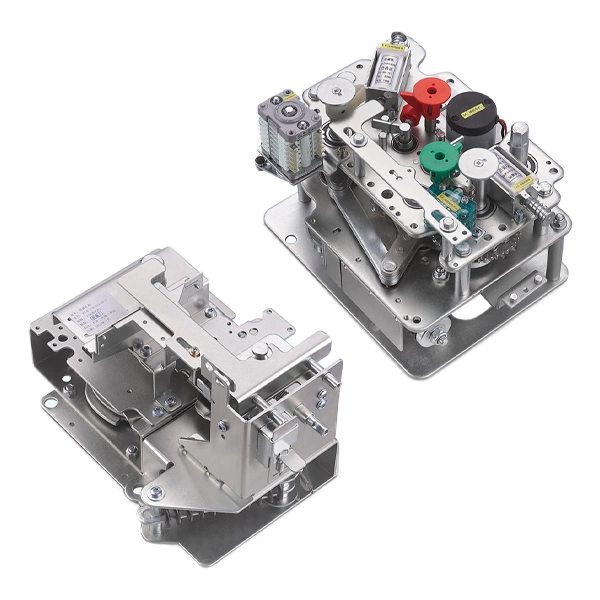

Mechanizm izolacyjny wyłącznika średniego napięcia 22 kV

Jednostka główna pierścieniowa (RMU) jest kluczowym elementem nowoczesnych sieci dystrybucyjnych średniego napięcia, zapewniającym nieprzerwane i bezpieczne zasilanie. Sercem RMU jest mechanizm operacyjny, który steruje urządzeniami przełączającymi, zwłaszcza linią zasilającą – głównym punktem, przez który energia elektryczna trafia do jednostki.

Mechanizm izolujący wyłącznik automatyczny średniego napięcia 22 kV firmy Cotenele został zaprojektowany z myślą o wysokiej precyzji, trwałości i bezpieczeństwie. Obsługuje zarówno ręczne, jak i elektryczne tryby pracy, jest wyposażony w zaawansowane blokady zapobiegające niebezpiecznej obsłudze i bezproblemowo integruje się z rozdzielnicami w izolacji gazowej (GIS), rozdzielnicami przyjaznymi dla środowiska i rozdzielnicami w izolacji powietrznej stosowanymi w projektach przemysłowych, kolejowych, komunalnych i związanych z energią odnawialną.

Model

Co to jest mechanizm wyłącznika automatycznego?

Mechanizm izolujący wyłącznik średniego napięcia 22 kV jest sercem zdolności łączeniowej RMU. Jest to urządzenie magazynujące energię, zaprojektowane do wykonywania ciężkich zadań wytwarzania i wyłączania prądu elektrycznego zarówno w normalnych warunkach obciążenia, jak i w warunkach awarii. Opisany mechanizm wykorzystuje do swojego działania odrębny system podwójnej sprężyny:

Mechanizm zamykający:Zamykanie odbywa się za pomocą sprężyny naciągowej. Podczas ładowania sprężyna ta zostanie rozciągnięta. Po otrzymaniu polecenia sprężyna zostanie zwolniona poza swój środkowy punkt i szybko się skurczy, aby docisnąć ruchomy punkt kontaktowy do bliskiego kontaktu. To „super centralne” działanie zapewnia szybką i stabilną prędkość zamykania, niezależną od prędkości roboczej operatora.

Mechanizm otwierania:I odwrotnie, działanie otwierające (lub wyłączające) jest napędzane przez sprężynę naciskową. Kiedy wyłącznik jest zamknięty, jednocześnie ściska i zwalnia sprężynę, magazynując energię potrzebną do późniejszego odcięcia obwodu. po wysłaniu sygnału wyłączenia sprężyna zostanie zwolniona, powodując rozłączenie styków z dużą prędkością, a tym samym bezpieczne wygaszenie łuku.

Konstrukcja ta z natury obsługuje funkcję ponownego załączenia – kluczową cechę zarządzania przejściowymi uszkodzeniami – i może poszczycić się niezwykłą trwałością mechaniczną, często przekraczającą 10 000 operacji, co podkreśla jej niezawodność.

Co to jest mechanizm izolujący?

Podczas gdy wyłącznik przerywa prąd, mechanizm izolujący (lub odłącznik) zapewnia widoczną i możliwą do sprawdzenia przerwę w obwodzie w celu zapewnienia bezpieczeństwa podczas konserwacji. W rozdzielnicy RMU mechanizm izolacyjny współpracuje wspólnie z mechanizmem wyłącznika. Te dwa mechanizmy operacyjne są mechanicznie powiązane, aby zapobiec niebezpiecznym sekwencjom operacji. Ogólnie rzecz biorąc, system blokad zapewnia, że ​​odłącznik nie może zostać otwarty pod obciążeniem lub że wyłącznik nie może zostać zamknięty, jeśli odłącznik nie znajduje się we właściwym położeniu. Połączony zespół ten gwarantuje bezpieczeństwo operacyjne, fizycznie oddzielając obwód od źródła, aby chronić personel pracujący poniżej.

Jakie są cechy naszych produktów?

Godną uwagi cechą tego mechanizmu operacyjnego jest konstrukcja z podzielonymi przyciskami. W wielu środowiskach przemysłowych głównymi problemami są kurz i przypadkowe działanie. Aby temu zaradzić, interfejs sterowania jest oddzielony:

Właściwe przyciski mechaniczne znajdują się na samej obudowie mechanizmu.

Przycisk operacji rozbudowy montowany jest na zewnętrznym panelu obudowy RMU i wyposażony jest w osłonę pyłoszczelną i odporną na nieprawidłowe działanie. W tej sytuacji operatorzy mogą wchodzić w interakcję z urządzeniem z zewnątrz, nie narażając wrażliwych elementów wewnętrznych na działanie zanieczyszczeń, a osłona zabezpieczająca zapobiega przypadkowemu kontaktowi i uruchamia pracę urządzenia.

Instrukcje obsługi

Mechanizm izolujący wyłącznik automatyczny średniego napięcia 22 kV umożliwia obsługę ręczną i elektryczną, dzięki czemu jest elastyczny w przypadku instalacji, testowania i normalnej obsługi.

A. Ładowanie (magazynowanie energii)

Ładowanie ręczne:Włóż specjalny uchwyt do gniazda ładowania znajdującego się w prawej dolnej części mechanizmu. Gdy operator obróci uchwyt w kierunku zgodnym z ruchem wskazówek zegara, aż do usłyszenia słyszalnego „kliknięcia”. Oznacza to, że sprężyna zamykająca jest w pełni napięta, a wskaźnik mechaniczny potwierdza stan zmagazynowanej energii.

Ładowanie elektryczne:Po dostarczeniu zasilania pomocniczego do urządzenia, silnik wewnętrzny włącza się automatycznie. Napędza mechanizm napinający sprężynę. Po zakończeniu ładowania mikroprzełącznik odcina zasilanie silnika, utrzymując energię w gotowości na wydanie polecenia zamknięcia. Przed przystąpieniem do zasilania elektrycznego bardzo ważne jest sprawdzenie, czy okablowanie wtórne jest prawidłowe.

B. Zakończenie operacji

Zamykanie ręczne:Operator naciska zielony przycisk. Ta czynność powoduje natychmiastowe zwolnienie naładowanej sprężyny zamykającej, powodując zamknięcie obwodu głównego przez wyłącznik.

Zamykanie elektryczne:gdy cewka elektromagnesu zamykającego jest elektromagnesem. Tłok elektromagnetyczny poruszy się, mechanicznie zwalniając zatrzask sprężynowy. po uwolnieniu zmagazynowanej energii, zamknij wyłącznik. Po zamknięciu mechanizm automatycznie ponownie ściśnie sprężynę otwierającą (magazynując energię na następne zadziałanie) i aktywuje blokady zapobiegające wydaniu drugiego polecenia zamknięcia, gdy wyłącznik jest już zamknięty.

C. Operacja otwierania

Otwieranie ręczne:Naciśnij czerwony przycisk. Spowoduje to zwolnienie wcześniej ściśniętej sprężyny otwierającej, powodując zadziałanie wyłącznika i przerwanie przepływu prądu.

Otwieranie elektryczne:Zasilić cewkę wyzwalacza wzrostowego (otwarcia). Siła magnetyczna zwalnia zatrzask sprężyny otwierającej, umożliwiając sprężynie rozszerzenie i natychmiastowe rozłączenie styków.

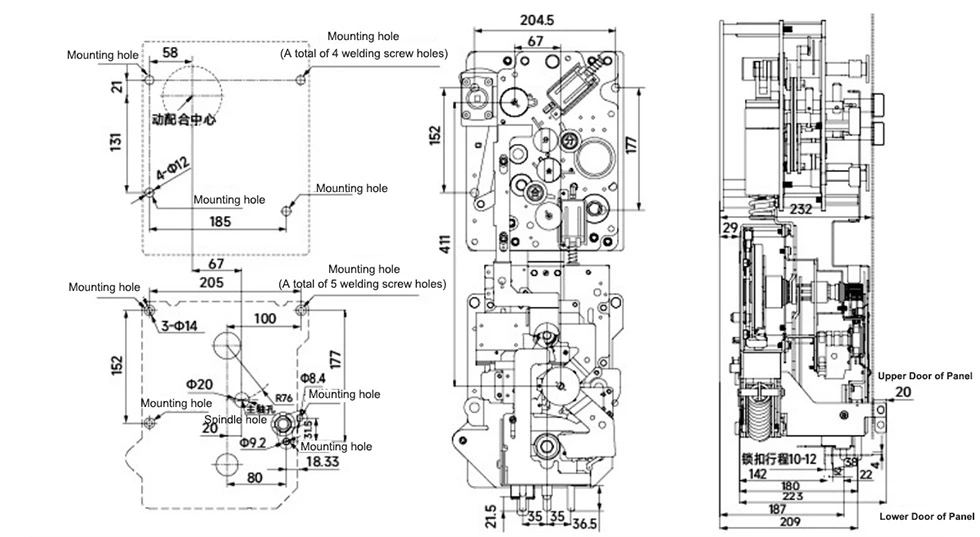

Wygląd i wymiary

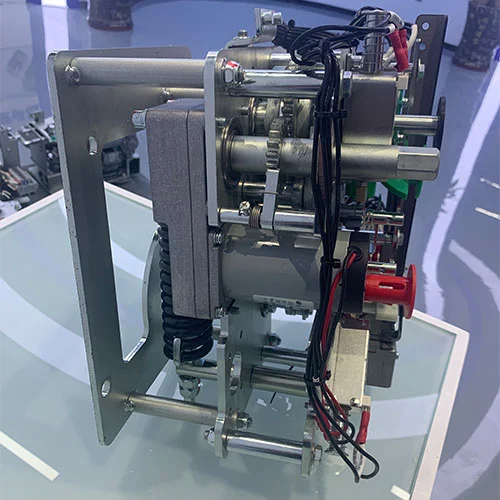

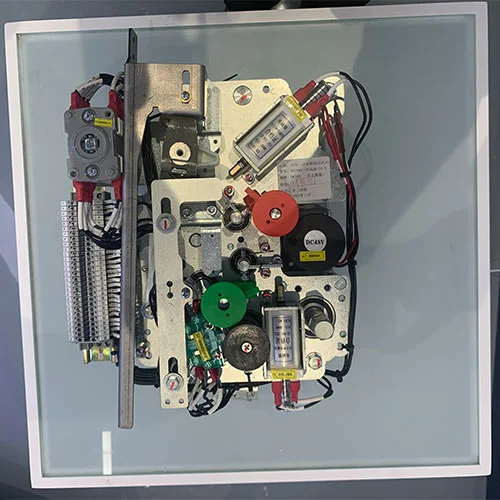

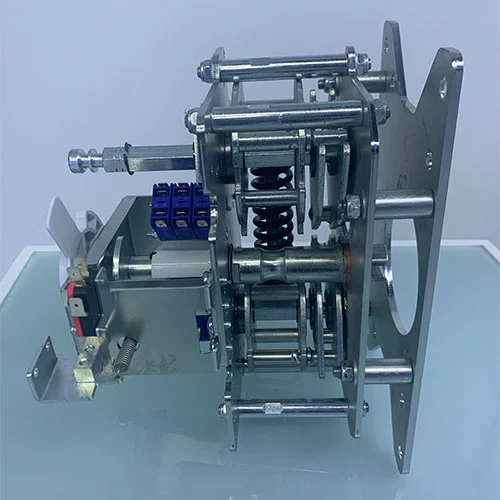

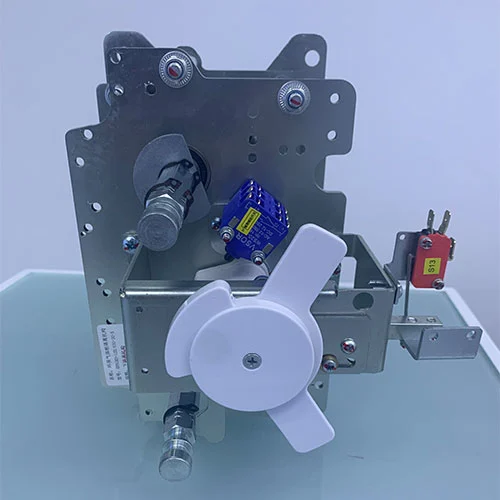

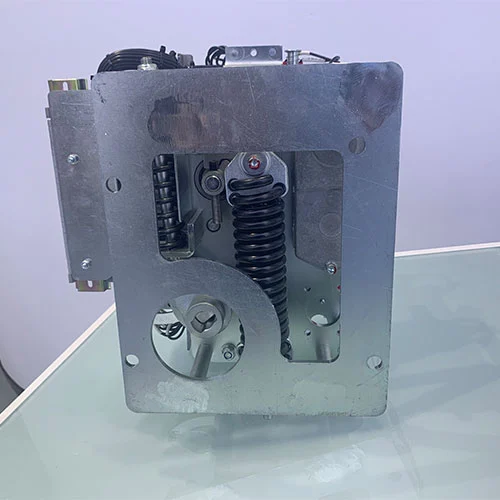

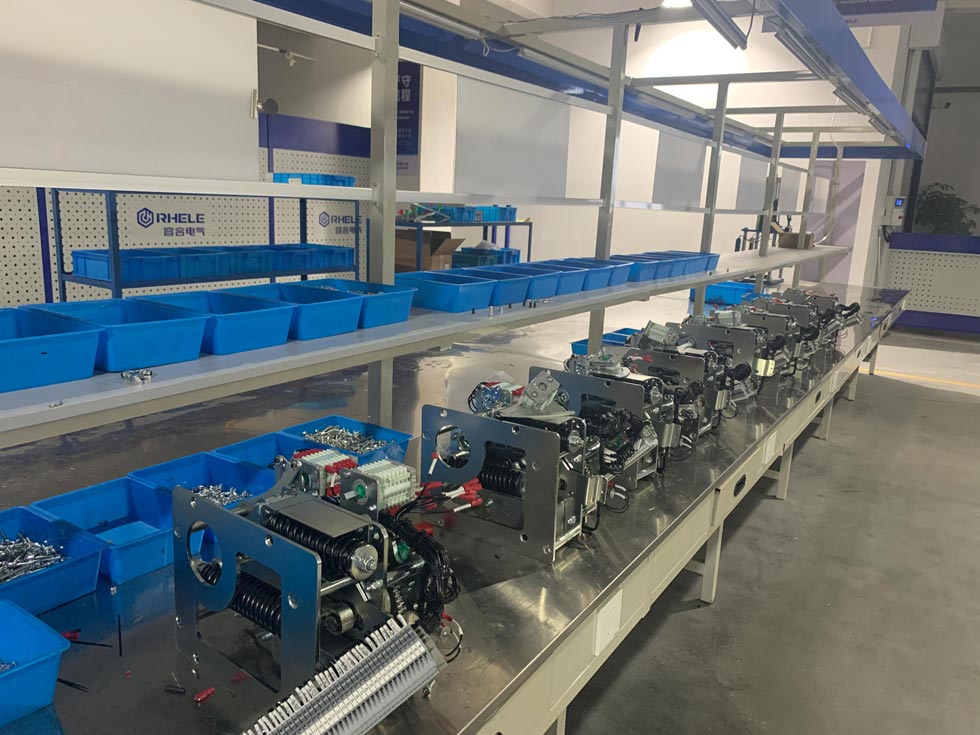

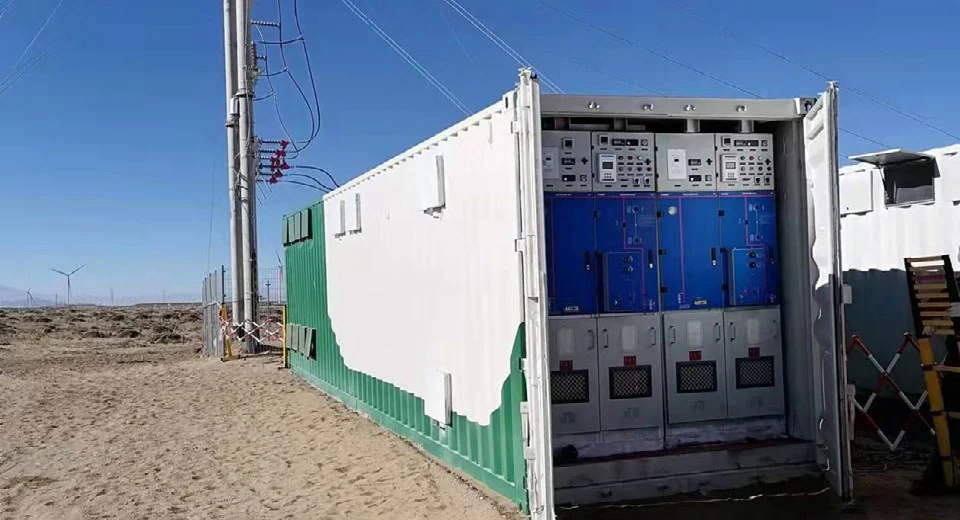

Pokaz produktów
