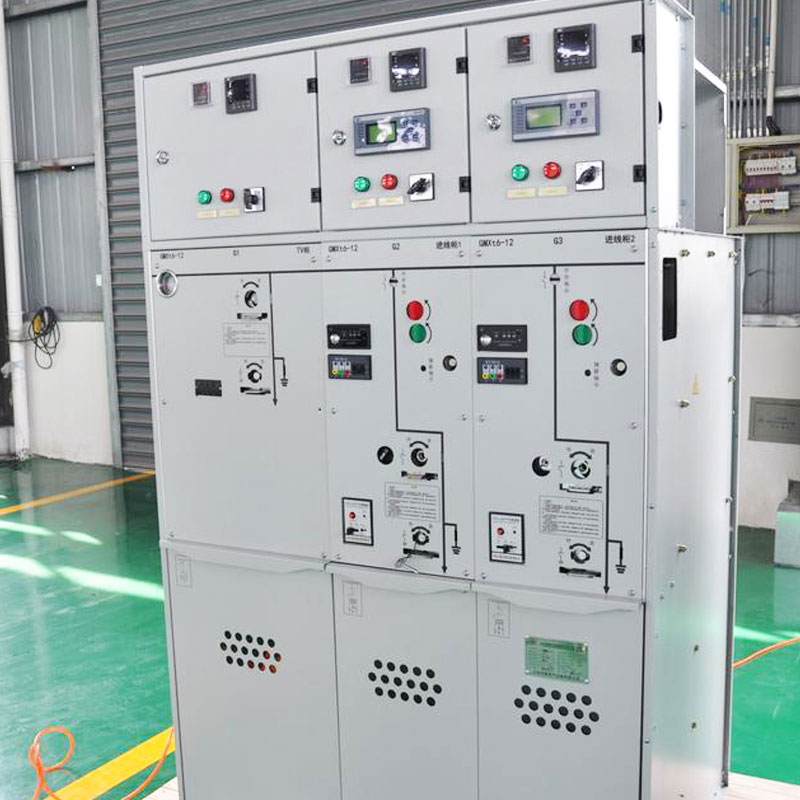

Rozdzielnica 12KV przyjazna dla środowiska w izolacji gazowej

Ponieważ udział w rynku rozdzielnic przyjaznych dla środowiska stale rośnie na całym świecie, Cotenele stała się jednym z ważnych dostawców przyjaznych dla środowiska rozdzielnic w izolacji gazowej 12 KV dla branży energetycznej.

Rozdzielnica przyjazna dla środowiska w izolacji gazowej 12kV oznacza rozdzielnicę w obudowie metalowej stosowaną w systemach elektroenergetycznych o napięciu znamionowym 12 kV do odbioru i dystrybucji energii elektrycznej, gdzie środkiem izolacyjnym i gaszącym łuk nie jest głównie SF₆ (sześciofluorek siarki, silny gaz cieplarniany). Zamiast tego wykorzystuje technologie takie jak suche powietrze, azot, przyjazne dla środowiska mieszaniny gazów lub stałe materiały izolacyjne, których celem jest ograniczenie lub wyeliminowanie emisji gazów cieplarnianych i zanieczyszczenia środowiska. Nasze przyjazne dla środowiska rozdzielnice w izolacji gazowej spełniają odpowiednie normy międzynarodowe, takie jak IEC 62271, (UE) 2024/573, IEEE/ANSI C37.20 i UL/NEMA

Dlaczego przyjazny dla środowiska?

Podstawowa „przyjazność dla środowiska” znajduje odzwierciedlenie w:

• Ekologiczny środek izolacyjny: nie zawiera SF6, główne części, takie jak przełącznik, szyny zbiorcze, są zamknięte w zbiorniku gazu ze stali nierdzewnej wypełnionym ekologicznym gazem, takim jak suche powietrze i N2. Przerywacze próżniowe radzą sobie z przerywaniem zwarć. Suche powietrze lub azot o potencjale globalnego ocieplenia (GWP) bliskim zera. Pod koniec cyklu życia gaz może zostać bezpośrednio uwolniony do atmosfery bez specjalnego odzysku.
• Materiały nadające się do recyklingu: Ponad 90% materiałów można poddać recyklingowi po zakończeniu cyklu życia produktu, co może zmniejszyć marnotrawstwo zasobów i zanieczyszczenie środowiska.
• Praca niskoemisyjna: Niektóre modele zmniejszają zużycie energii dzięki zoptymalizowanej konstrukcji i naturalnemu chłodzeniu konwekcyjnemu (praca bez wentylatora).

Warunki pracy

1. Temperatura otoczenia: maksymalnie +40°C, minimalnie -50°C

2. Wilgotność względna powietrza: średnia dobowa nie większa niż 95%, średnia miesięczna nie większa niż 90%

3. Wysokość ≤1500 m (przy standardowym ciśnieniu napełniania)

4. Intensywność sejsmiczna nie przekraczająca 8 magnitudo

5. Miejsca wolne od ognia, eksplozji, silnego zanieczyszczenia, korozji chemicznej i silnych wibracji

Warunki specjalne:

• W przypadku specjalnych warunków pracy, różniących się od normalnych warunków pracy, producent i użytkownik końcowy muszą osiągnąć porozumienie. W przypadku wyjątkowo trudnych warunków pracy obowiązkowa jest konsultacja z producentem i dostawcą.
• Jeżeli sprzęt elektryczny jest instalowany na wysokości powyżej 2000 m, należy zapewnić specjalne oznaczenie, aby konstrukcja obudowy mogła być dostosowana podczas produkcji.

Główne parametry techniczne

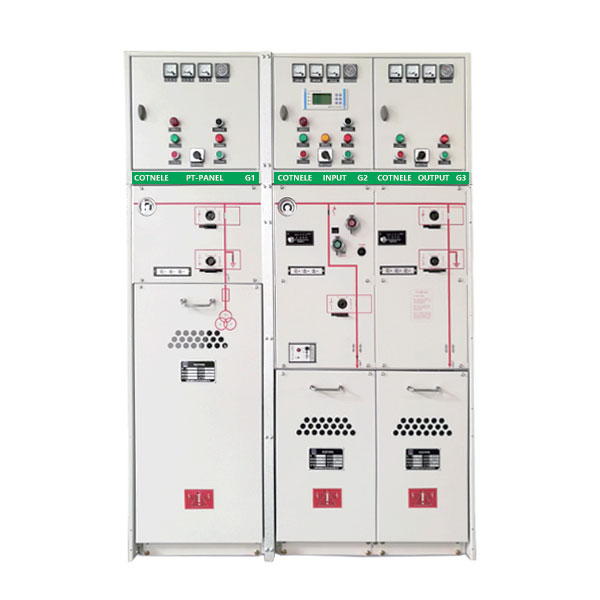

Struktura przyjaznej dla środowiska rozdzielnicy/RMU?

Przyjazna dla środowiska rozdzielnica 12 kV ma zazwyczaj konstrukcję modułową z elastyczną kombinacją jednostek funkcjonalnych, które można zamknąć we wspólnym zbiorniku gazu lub osobno. Konstrukcja może być wykonana z izolacją górną lub izolacją dolną. Główne komponenty są podzielone na następujące sekcje:

Przedziały

1. Przedział izolowany gazem: Szczelna komora rozdzielnicy wypełniona suchym powietrzem lub azotem. Wszystkie główne części pod napięciem (szyny zbiorcze, przełączniki, połączenia) są całkowicie uszczelnione, osiągając stopień ochrony IP67 i odporne na środowisko zewnętrzne.

2. Przedział mechanizmu: Umieszczony na zewnątrz przedziału izolowanego gazem, mieszczący mechanizmy operacyjne i podzespoły drugorzędne do obsługi lokalnej i zdalnej.

Przedział kablowy: Główną funkcją przedziału kablowego jest łączenie kabli przychodzących i wychodzących, zwykle umieszczonych w dolnej części rozdzielnicy, wyposażonych w okna obserwacyjne, sprzęt oświetleniowy i mechaniczne urządzenia blokujące dla bezpieczeństwa.

3. Przedział niskiego napięcia (skrzynka przyrządowa): Przedział niskiego napięcia (skrzynka przyrządowa) zwykle znajduje się w górnej części rozdzielnicy i służy głównie do instalowania wyposażenia dodatkowego, takiego jak przekaźniki ochronne, inteligentne moduły monitorujące i liczniki energii.

4. Kanał nadmiarowy ciśnienia: Kanał nadmiarowy ciśnienia znajduje się po jednej stronie komory izolowanej gazem i jest wyposażony w płytki bezpieczeństwa, które mogą bezpiecznie uwolnić ciśnienie w ekstremalnych sytuacjach awaryjnych, aby zapewnić bezpieczeństwo operatorów i sprzętu.

Podstawowe komponenty wewnętrzne:

1. Przerywacz próżniowy: Rdzeń gaszący łuk wyłącznika lub rozłącznika obciążenia. Gasi łuk w wysokiej próżni, zapewniając długą żywotność, bezobsługową pracę i wysoką zdolność wyłączania.

2. Odłącznik trójpozycyjny: Łączy pozycje zamknięte, izolowane i uziemione. Często w połączeniu z wyłącznikiem próżniowym do przełączania obwodów i bezpiecznej izolacji. Różnica między izolacją górną i dolną polega na jej położeniu względem wyłącznika.

3. Główna szyna zbiorcza:Przewody do gromadzenia i dystrybucji energii elektrycznej. Boczne lub górne przyłącza rozszerzeń umożliwiają elastyczne łączenie i rozbudowę pomiędzy rozdzielnicami.

4. Mechanizm napędowy: Zapewnia zasilanie do otwierania/zamykania wyłącznika i zawiera kompletny system blokady mechanicznej z pięcioma zabezpieczeniami.

5. Inteligentne urządzenia monitorujące i zabezpieczające: obejmują sprzęt do monitorowania gazu, wskaźniki obecności napięcia, czujniki prądu/napięcia, zintegrowane przekaźniki zabezpieczające oparte na mikroprocesorach oraz inteligentne rozwiązania do monitorowania online (przekaźniki gęstości, manometry, monitorowanie temperatury, wilgotności) wspierające automatyzację dystrybucji i zdalne sterowanie.

6. Inne komponenty: końcówki kablowe, ograniczniki przepięć, przekładniki itp.

Klasyfikacja

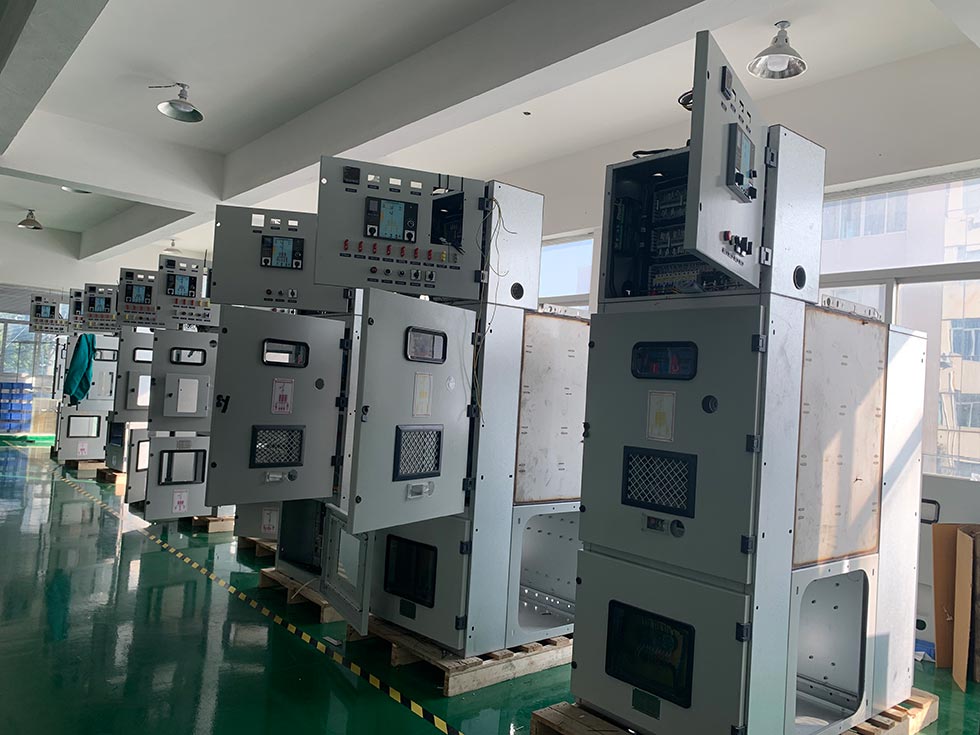

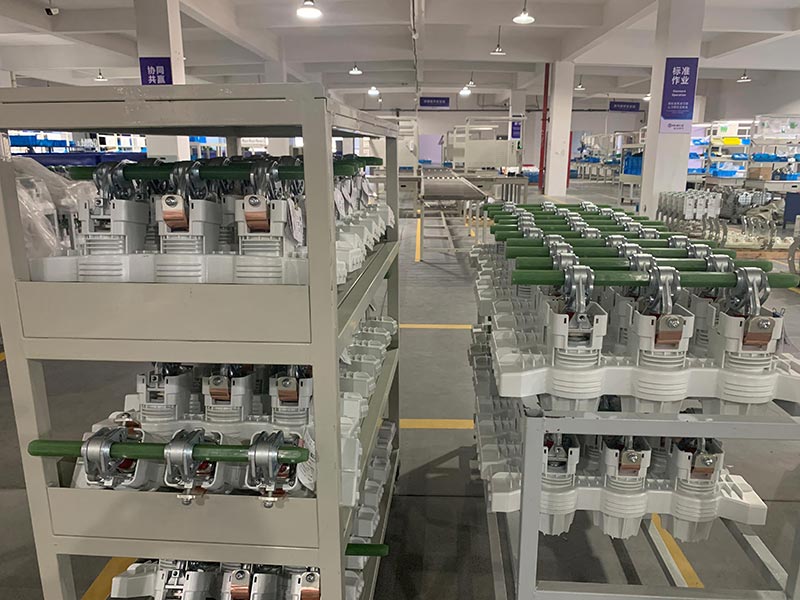

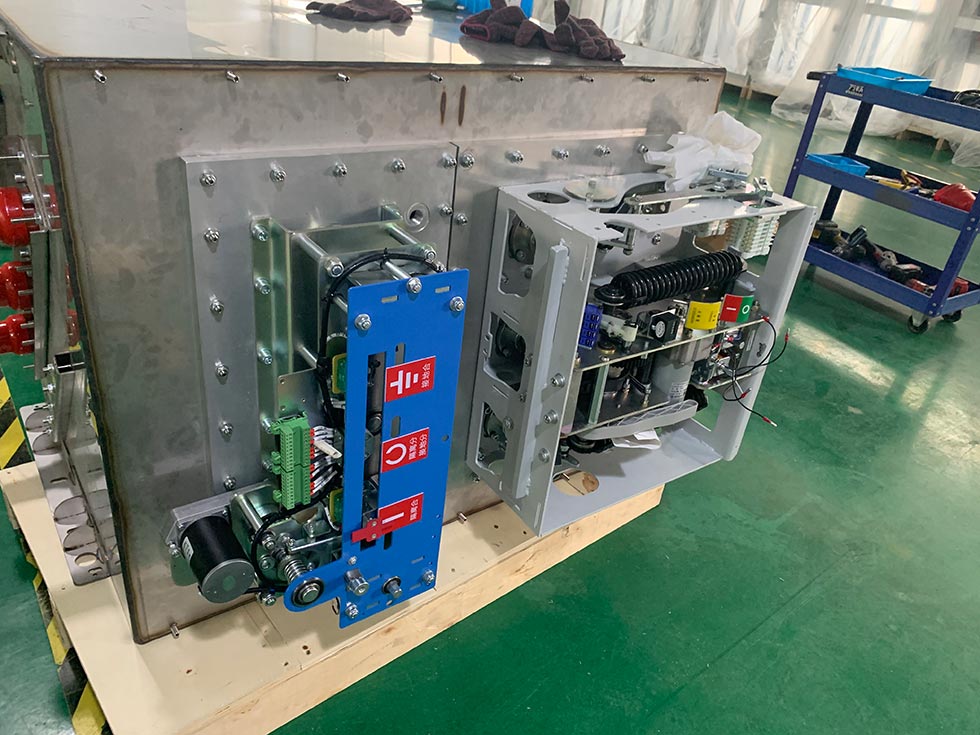

Nasz warsztat

Kluczowe zalety produktu

1. Ekologiczny i przyjazny dla środowiska

Medium izolacyjne GWP bliskie zeru lub zera; całkowicie wolny od SF₆, bez emisji gazów cieplarnianych; wysoka zdolność do recyklingu materiału.

2. Bezpieczny i niezawodny

W pełni izolowane i uszczelnione części pod napięciem, odporne na środowisko zewnętrzne; spełnia wymagania izolacyjne nawet przy zerowym nadciśnieniu; wysoki stopień ochrony (IP67 dla zbiornika gazu); pełna blokada z pięcioma zabezpieczeniami.

3. Zwarta konstrukcja

Objętość porównywalna z rozdzielnicą SF₆ o tej samej specyfikacji (szerokość może wynosić 460 mm, 420 mm itp.); mały ślad; można zamontować na ścianie, co znacznie oszczędza miejsce w podstacji.

4. Bezobsługowy lub wymagający niewielkiej konserwacji

Długa żywotność komór próżniowych (np. 10 000 operacji mechanicznych); Części izolacyjne WN nie podatne na starzenie; główne podzespoły nie wymagają okresowej konserwacji; obniżone koszty operacyjne.

5. Silna zdolność adaptacji do środowiska

Stabilna praca w trudnych warunkach: duża wysokość, ekstremalne zimno, wilgoć, zanieczyszczenia, przybrzeżna mgła solna, silne burze piaskowe.

6. Wysoki poziom inteligencji

Obsługuje monitorowanie online i wczesne ostrzeganie o ciśnieniu gazu, temperaturze, wilgotności, prądzie i napięciu; integruje automatyzację dystrybucji i funkcje IoT.

7. Elastyczna rozbudowa

Modułowa konstrukcja umożliwia rozbudowę boczną, rozprężną od góry, wspólny zbiornik gazu lub oddzielne zbiorniki gazu; wygodny montaż i podłączenie na miejscu.

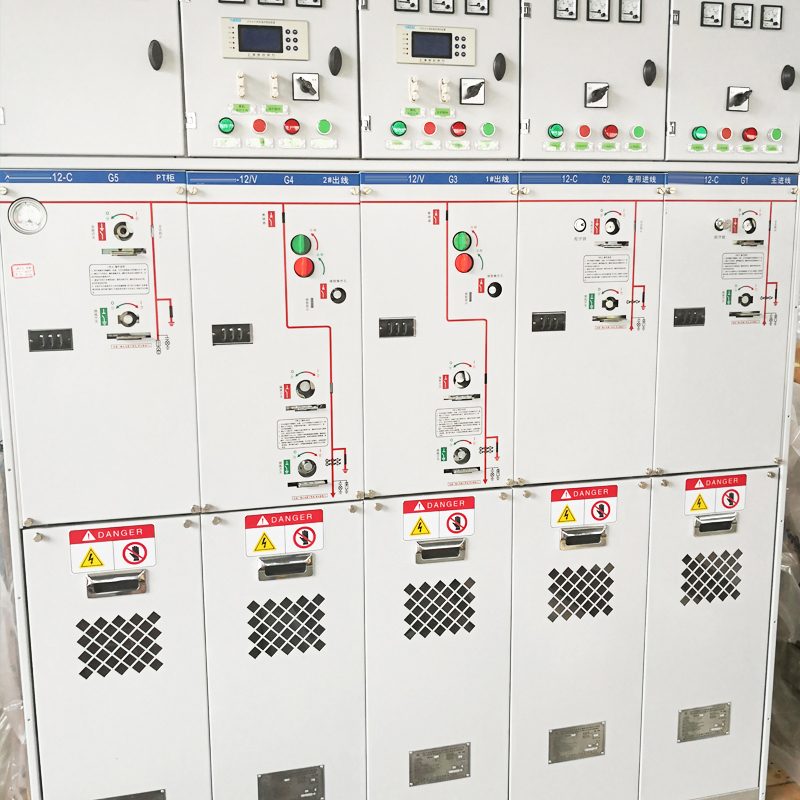

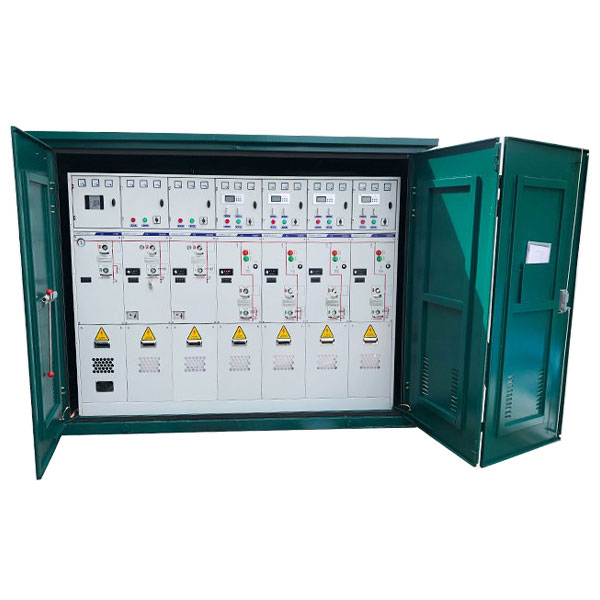

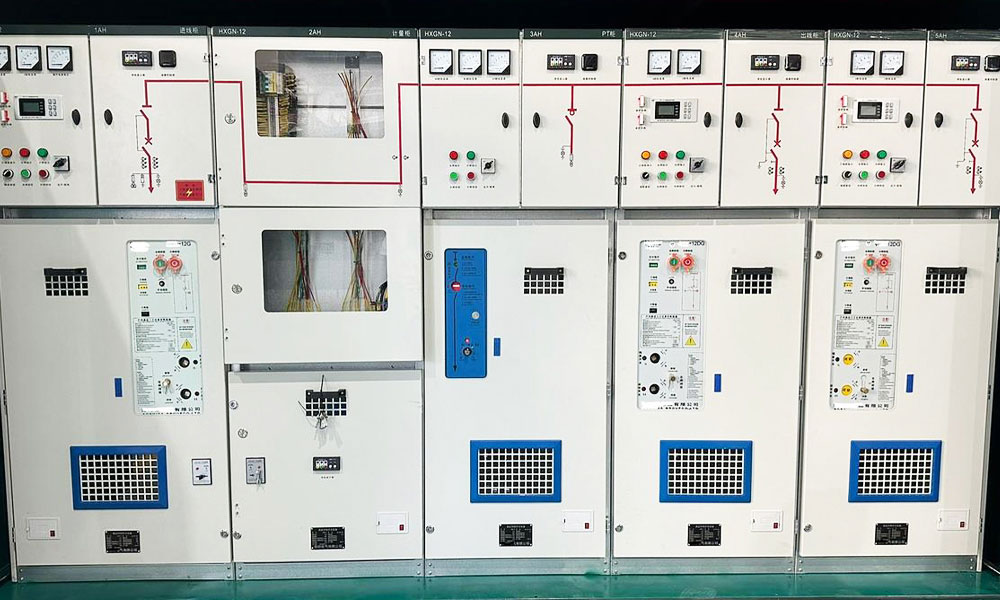

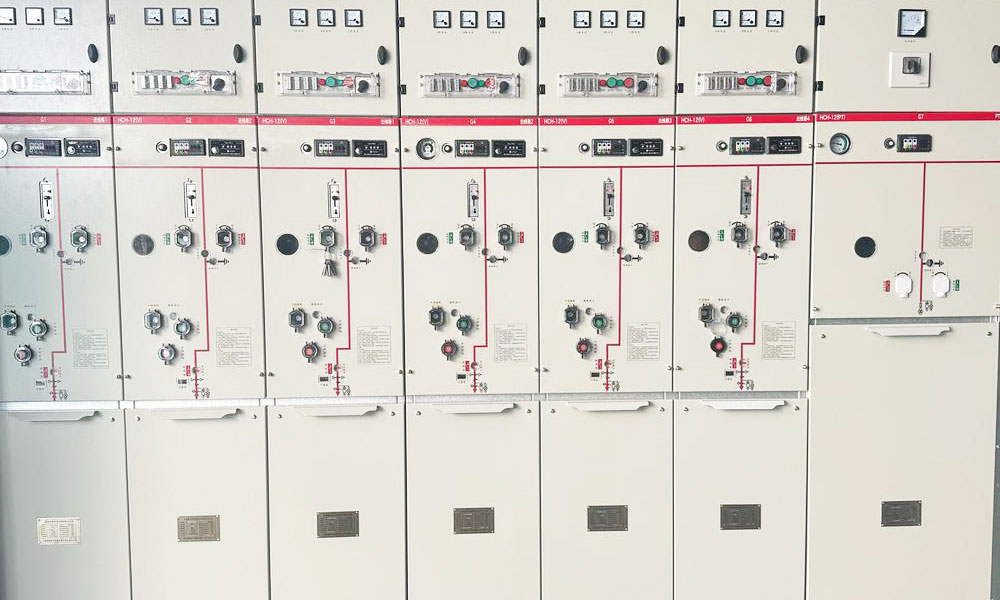

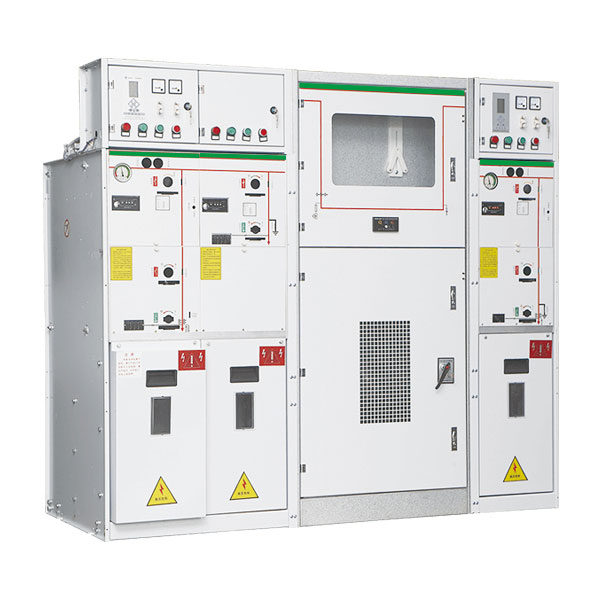

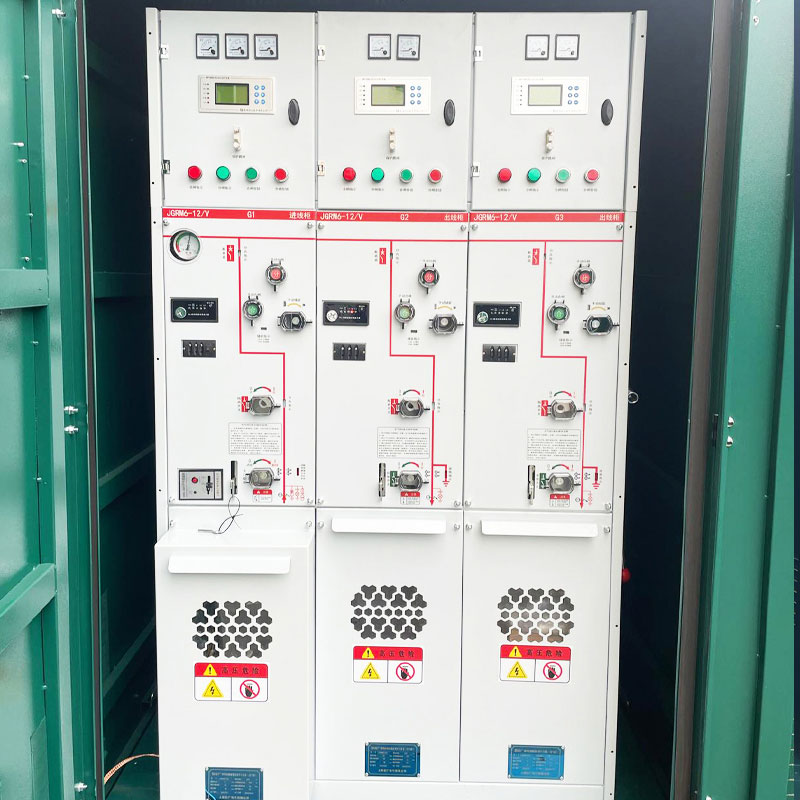

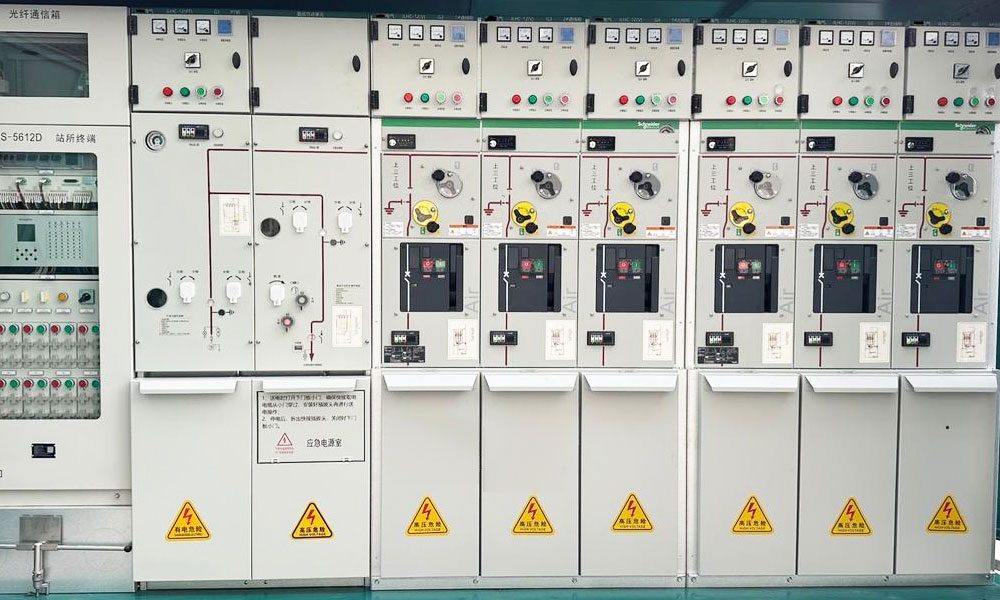

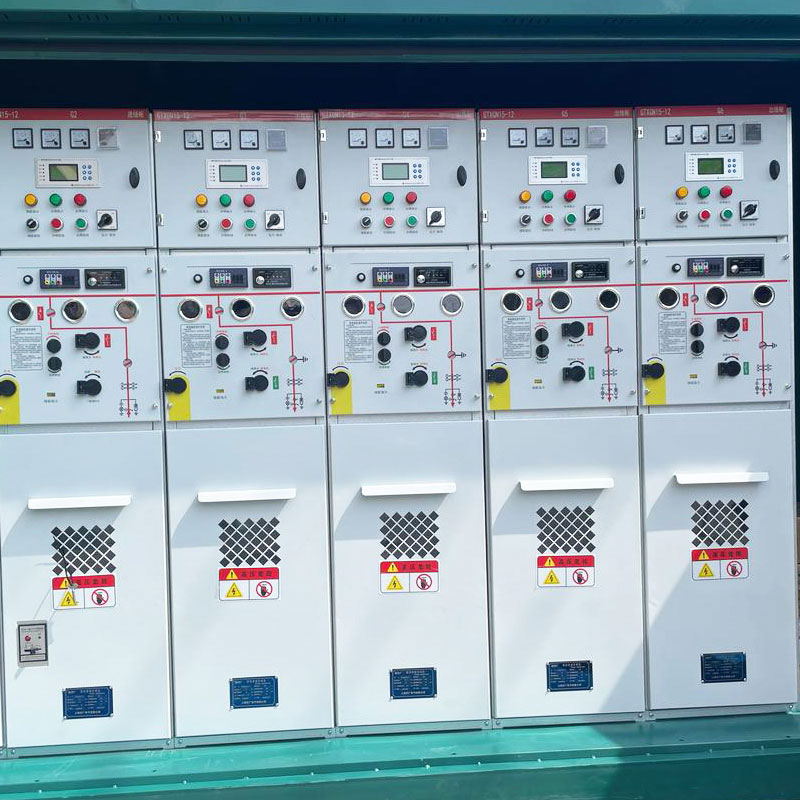

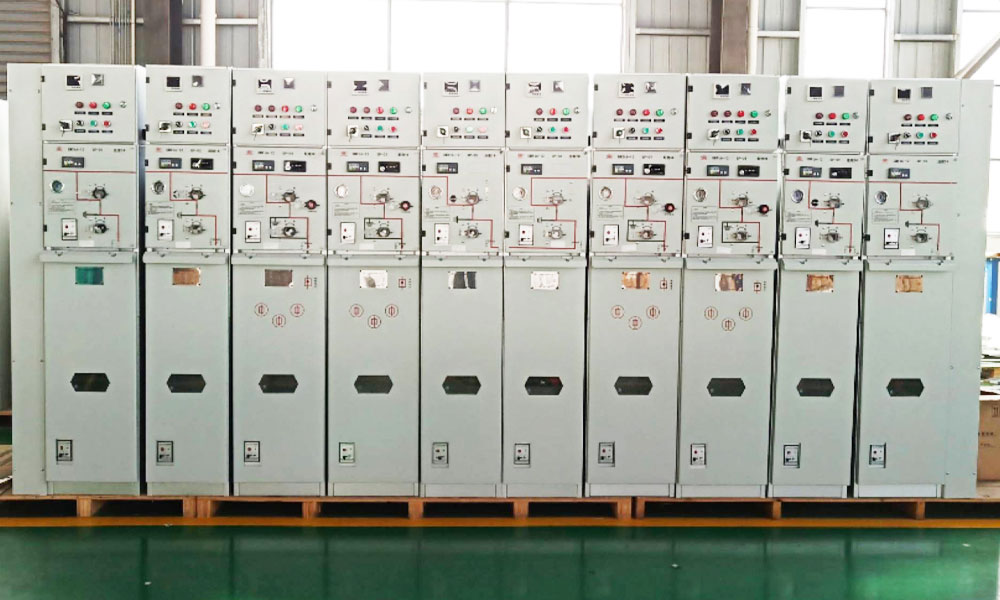

Pokazy produktów
