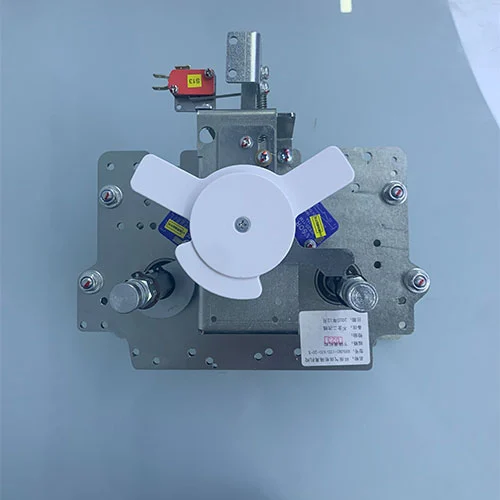

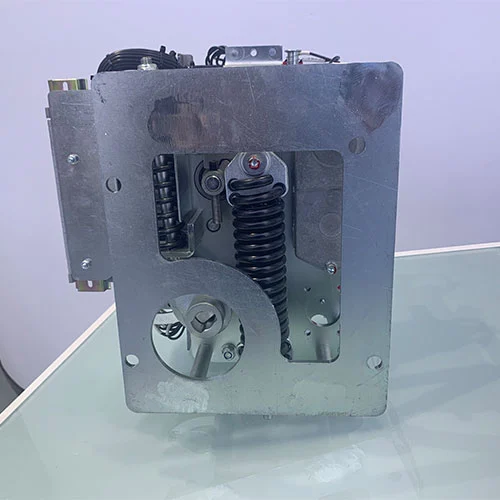

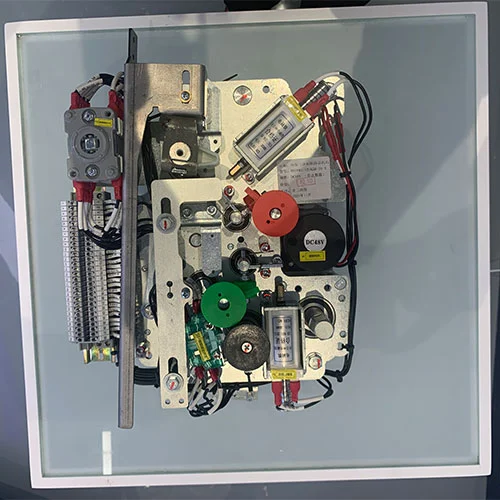

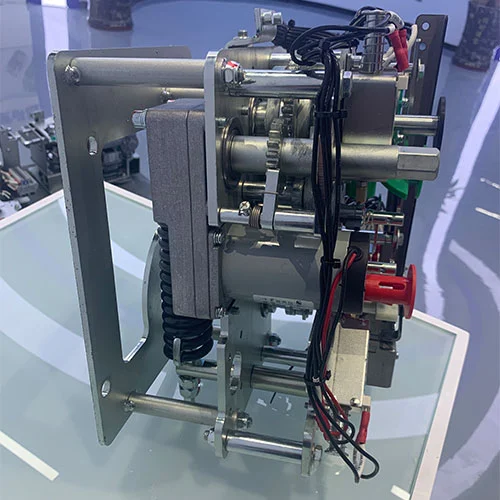

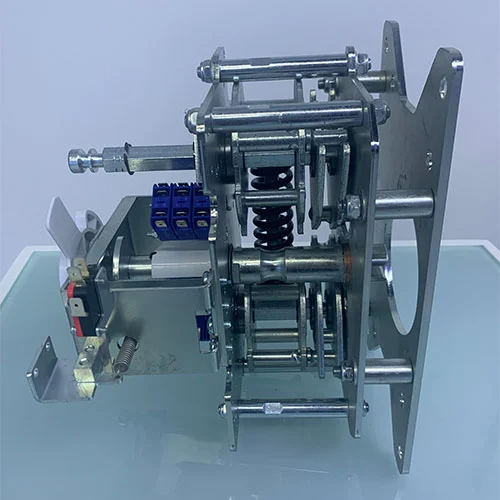

Mechanizm napędowy rozłącznika elektrycznego 11KV RMU

Mechanizm operacyjny rozłącznika elektrycznego 11KV RMU jest podstawową jednostką sterującą wewnątrz pierścieniowych jednostek głównych średniego napięcia. Odpowiada za precyzyjną i szybką pracę wyłączników i rozłączników próżniowych, zapewniając bezpieczne łączenie i ochronę sieci dystrybucyjnych.

Zarówno wyłącznik próżniowy, jak i rozłącznik są ważnymi podstawowymi elementami pierścieniowych jednostek głównych średniego napięcia, a ich mechanizmy operacyjne służą przede wszystkim do precyzyjnego i szybkiego sterowania oraz obsługi tych elementów w celu ochrony sieci dystrybucyjnych średniego napięcia. Mechanizmy zaprojektowane dla rozdzielnic izolowanych SF6 zazwyczaj wykorzystują metodę magazynowania podwójnej energii, aby zapewnić prędkość operacyjną niezależną od ręcznego wprowadzania danych. Typowy mechanizm operacyjny wykorzystuje sprężynę naciągową naciągniętą „nad środkiem” w celu magazynowania energii potrzebnej do zamykania, która po zwolnieniu jednocześnie ściska oddzielny zestaw sprężyn, aby przygotować się do kolejnej operacji otwierania. Operacja ta zapewnia wysoką niezawodność dzięki wbudowanym blokadom mechanicznym, które zapobiegają niebezpiecznym sekwencjom, takim jak załączenie wyłącznika na nożu uziemiającym.

Model i znaczenie

Kluczowe zalety

1. Zintegrowany projekt

Wyłącznik + mechanizm odłącznika w jednym systemie

2. Wysoka niezawodność

Trwałość mechaniczna przekraczająca 10 000 cykli

3. Zaawansowany system bezpieczeństwa

Pełna blokada mechaniczna zapobiega nieprawidłowemu działaniu

4. Elastyczna obsługa

Obsługuje sterowanie ręczne + silnik + pilot

5. Zgodność ze standardami

W pełni spełnia wymagania GB/IEC

6. Sprawdzone w prawdziwych projektach

Stosowane w elektrowniach wiatrowych, podstacjach, systemach kolejowych

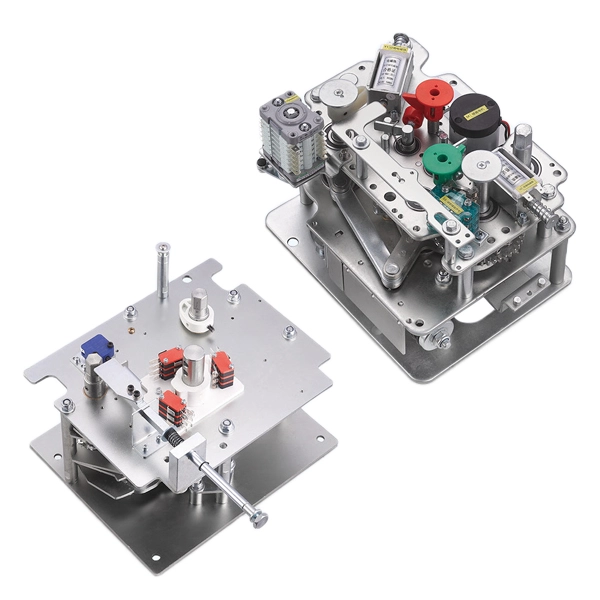

Niektóre główne typy mechanizmów operacyjnych w RMU

Nowoczesne RMU mają wiele typów w oparciu o ich funkcję i zawarte w nich komponenty lub kombinacje komponentów. Ta klasyfikacja funkcjonalna jest powszechnie reprezentowana przez kody literowe, takie jak C, V i G. Każdy typ ma kompletną, oddzielną funkcję spełniającą unikalne wymagania operacyjne odpowiednich jednostek głównych pierścienia.

Mechanizm „C” (jednostka wchodząca/wychodząca):Główna funkcja mechanizmu operacyjnego typu „C” jest wykorzystywana dla jednostki linii przychodzącej lub wychodzącej. Jednostka linii przychodzącej to punkt, w którym kabel z podstacji podstawowej wchodzi do RMU. Urządzenie to jest zasadniczo wyłącznikiem obciążenia. Jego podstawową funkcją jest przełączanie prądu obciążenia i, co najważniejsze, spowodowanie (zamknięcie) uszkodzenia. Mechanizm operacyjny typu C jest solidny i niezawodny jak na tę zdolność do usuwania usterek. Jego działanie to zazwyczaj funkcja trójpołożeniowa (WŁ., WYŁ. i UZIEMIENIE po stronie kabla), z mocnymi blokadami mechanicznymi zapewniającymi bezpieczną pracę. Procedury ładowania i obsługi tego mechanizmu operacyjnego dotyczą sterowania przełącznikiem obciążenia za pomocą mechanizmu „C”.

 Mechanizm „V” (jednostka wyłącznika):Mechanizm „V” dedykowany jest do funkcji wyłącznika, najczęściej wykorzystywanego do zabezpieczenia transformatora (funkcja „T-off” lub rozłącznika bezpiecznikowego). W przeciwieństwie do prostego przełącznika obciążenia, wyłącznik musi być w stanie zarówno załączać, jak i wyłączać prądy zwarciowe. Dlatego mechanizm „V” jest urządzeniem o dużej energii i dużej prędkości. Prawie zawsze jest to mechanizm sprężynowy, który magazynuje energię zarówno do zamykania, jak i wyłączania, zapewniając, że prędkość otwierania jest niezależna od operatora. Dzięki temu może niezawodnie przerywać wysokie prądy zwarciowe. Mechanizm jest również zaprojektowany do integracji z przekaźnikami zabezpieczeniowymi i może posiadać funkcję automatycznego ponownego załączenia. Ten mechanizm operacyjny typu V charakteryzuje się długoterminową żywotnością wynoszącą ponad 10 000 operacji.

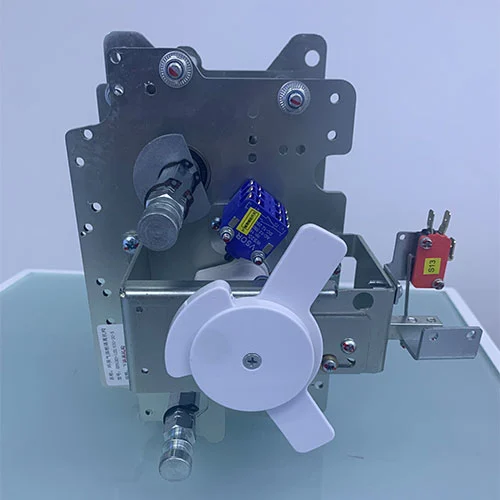

 Mechanizm „G” (uziemnik/odłącznik):Podstawową funkcją mechanizmu operacyjnego typu „G” jest sterowanie uziemnikiem, który służy do bezpieczeństwa i izolacji. Ten mechanizm napędowy zapewnia widoczne i możliwe do sprawdzenia połączenie uziemiające po stronie kabla w celu zapewnienia bezpiecznej pracy lub pracownika. W związku z tym mechanizm napędowy typu „G” nie jest ogólnie używany do wytwarzania lub wyłączania prądu obciążenia. Jego działanie jest ściśle powiązane z powiązanym mechanizmem „C” lub „V”; mechanizm „G” można zamknąć (uziemić obwód) dopiero po potwierdzeniu, że główny wyłącznik lub wyłącznik znajduje się w pozycji WYŁĄCZONEJ. Blokada ta jest podstawową funkcją zabezpieczającą zapobiegającą katastrofalnym uszkodzeniom.

Instrukcje operacyjne

Urządzenia te mogą być obsługiwane ręcznie podczas uruchamiania lub konserwacji, lub elektrycznie podczas normalnej pracy. Proces pracy jest zwykle sygnalizowany mechanicznymi lampkami kontrolnymi i przełącznikami pomocniczymi. Poniżej przedstawiono procedurę obsługi mechanizmu operacyjnego rozłącznika elektrycznego 11 kV RMU.

A. Magazynowanie energii (ładowanie)

Przed jakąkolwiek operacją zamykania mechanizm musi zostać „naładowany”.

Ładowanie ręczne

Zamontuj stały mechanizm napędowy na pierścieniowej jednostce głównej, a następnie włóż dedykowany uchwyt mechanizmu do wału napędowego, który zwykle znajduje się w prawej dolnej części mechanizmu operacyjnego. Obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz wyraźny dźwięk „kliknięcia”.

Ładowanie ręczne

Zamontuj stały mechanizm napędowy na pierścieniowym zespole głównym, a następnie włóż uchwyt mechanizmu do wału napędowego, który zwykle znajduje się w prawej dolnej części mechanizmu napędowego. Obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz wyraźny dźwięk „kliknięcia”. Ten dźwięk oznacza, że ​​sprężyna zamykająca mechanizmu napędowego została całkowicie dokręcona i zablokowana. Lampka kontrolna „naładowany” na mechanizmie napędowym wskazuje, że ładowanie zostało zakończone.

Ładowanie elektryczne

Jeśli mechanizm napędowy jest wyposażony w silnik, po włączeniu napędu silnik automatycznie naciągnie sprężynę zamykającą. Obwód silnika jest zaprojektowany tak, aby odciąć się po całkowitym naciągnięciu sprężyn, pozostawiając mechanizm w stanie „gotowym do zamknięcia”.

B. Zamykanie operacyjne

Po naładowaniu mechanizmu wyłącznik można zamknąć.

Zamykanie ręczne

Cel ten zostanie osiągnięty poprzez naciśnięcie przycisku „I” lub zielonego. Ta operacja zwolni sprężynę zamykającą blokującą, szybko zamknie styki wyłącznika i zakończy podłączanie obwodu głównego. W jednostce głównej pierścieniowej średniego napięcia sam przycisk może mieć konstrukcję dwuczęściową

właściwy przycisk w mechanizmie i niezależny ekranowany przycisk zainstalowany na drzwiach szafy w celu poprawy bezpieczeństwa i zapewnienia poziomu ochrony.

Zamykanie elektryczne

Zasilanie elektromagnesu zamykającego na polecenie zdalnego zamknięcia. Tłok elektromagnesu natychmiast zwolni blokadę zamykającą, uzyskując taki sam efekt jak przycisk ręczny. Po zamknięciu mechanizm operacyjny automatycznie zacznie ściskać sprężynę otwierającą, przygotowując się do przyszłego zadziałania wyłącznika.

C. Otwarcie działa

Przerwać przepływ prądu poprzez zadziałanie wyłącznika automatycznego.

Otwieranie ręczne

Zwolnienie wstępnie ściśniętych sprężyn otwierających poprzez naciśnięcie spustu „O” lub czerwonego przycisku. Ruchome styki zostaną rozłączone przez napędy zmagazynowanej energii, następnie łuk zostanie wygaszony, a obwód zostanie szybko odizolowany

Otwieranie elektryczne

Cewka wyzwalacza wzrostowego (otwierającego) jest zasilana przez zdalny sygnał wyłączający A. Elektromagnes ten natychmiast zwolni zatrzask otwierający, powodując otwarcie wyłącznika z taką samą szybkością i niezawodnością jak w przypadku obsługi ręcznej.

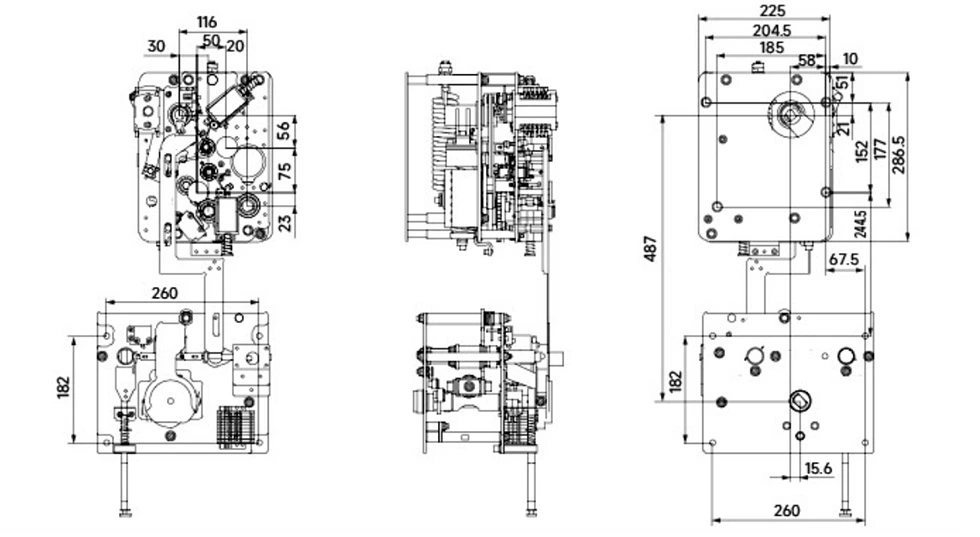

Wygląd i wymiary
