Rozłącznik izolacyjny średniego napięcia 11KV

Rozłącznik izolacyjny średniego napięcia 11 kV jest mechanicznym urządzeniem przełączającym stosowanym w systemach dystrybucji energii w celu zapewnienia bezpiecznej izolacji elektrycznej i kontrolowanego przełączania obciążenia. Jest szeroko stosowany w jednostkach głównych pierścieniowych (RMU), rozdzielnicach w izolacji gazowej i podstacjach wtórnych.

W przeciwieństwie do wyłączników automatycznych, odłącznik nie może przerywać prądów zwarciowych. Jego podstawową rolą jest zapewnienie widocznej i niezawodnej przerwy izolacyjnej, umożliwiającej bezpieczną konserwację i eksploatację instalacji elektrycznych.

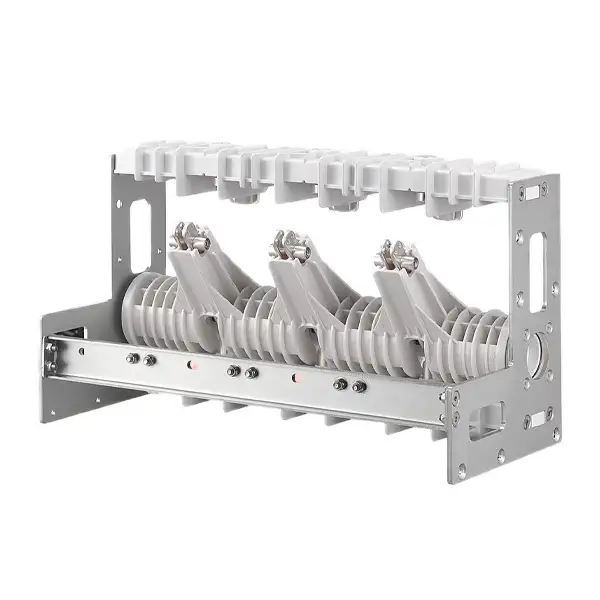

Model produktu

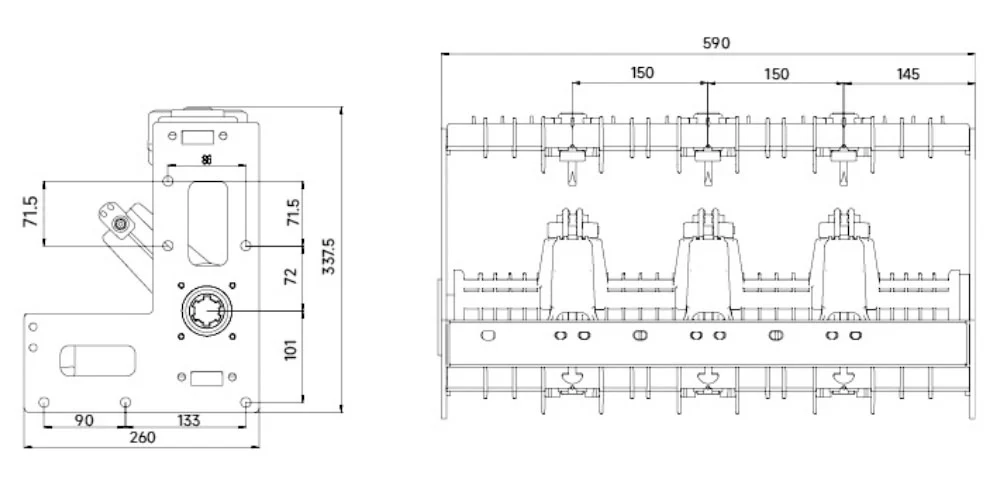

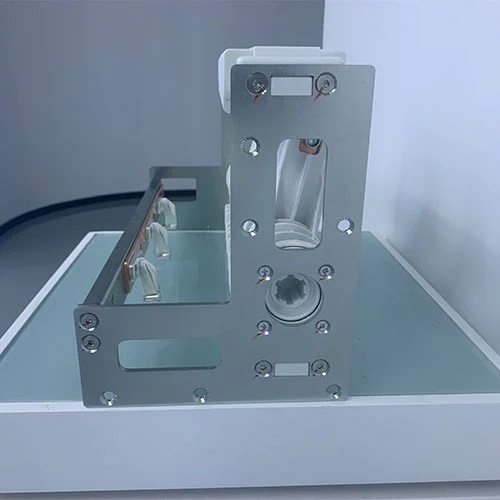

Wygląd i wymiary

Jakie są różne typy rozłączników?

1. Odłączniki w izolacji powietrznej

Zainstalowany w rozdzielnicy izolowanej powietrzem

Prosta konstrukcja z widoczną izolacją

Nadaje się do standardowych instalacji

2. Odłączniki w izolacji gazowej

Zamknięte w szczelnych zbiornikach gazu

Kompaktowy i bezobsługowy

Idealny do podstacji miejskich i o ograniczonej przestrzeni

3. Ekologiczne rozłączniki niezawierające SF₆

Wykorzystuje alternatywne gazy izolacyjne lub suche powietrze

Niski potencjał globalnego ocieplenia

Spełnia nowoczesne przepisy ochrony środowiska

Parametry techniczne

Zalety produktu

Nasz rozłącznik izolacyjny średniego napięcia 11KV ma następujące zalety:

Przyjazny dla środowiska

Najważniejszą zaletą jest redukcja lub eliminacja SF₆, co bezpośrednio przyczyni się do zmniejszenia emisji gazów cieplarnianych z sieci dystrybucyjnej.

Kompaktowa instalacja

Medium z izolacją gazową, niezależnie od tego, czy wykorzystuje się SF₆ czy alternatywy, oferuje znacznie bardziej kompaktowe i oszczędzające miejsce rozwiązanie w porównaniu do medium z izolacją powietrzną. Jest to bardzo odpowiednie dla podstacji miejskich, kompaktowych podstacji wtórnych (CSS) lub przekładni montowanych na podkładkach.

Wysoka niezawodność i długa żywotność

Solidna i szczelna konstrukcja ze stabilną izolacją gazową chroni styki odłączników przed zanieczyszczeniami środowiskowymi, takimi jak kurz, wilgoć i zasolenie, co może zapewnić stałą wydajność przełącznika izolatora, minimalną konserwację i wydłużoną żywotność.

Bezpieczeństwo i wszechstronność

Wyłączniki odłączające mają widoczny lub określony punkt odłączenia dla bezpieczeństwa. Wytwarzają i przerywają normalne prądy obciążenia, co zwiększa elastyczność operacyjną sieci dystrybucji energii i zarządzania obciążeniem bez wyłączników automatycznych.

Zdolność adaptacji

Przełączniki izolujące zwykle używane w różnych konfiguracjach, poziomach napięcia i specyficznych zastosowaniach, takich jak górnictwo, przełączanie kondensatorów itp., dzięki czemu nadają się do szerokiego zakresu potrzeb wtórnej dystrybucji energii elektrycznej, od integracji energii odnawialnej po zasilanie przemysłowe.

Jaka jest różnica między wyłącznikiem automatycznym a wyłącznikiem?

Zrozumienie różnicy pomiędzy wyłącznikiem a rozłącznikiem jest niezbędne dla bezpiecznej i wydajnej pracy rozdzielnicy.

1. Funkcja podstawowa

Wyłącznik automatyczny: Urządzenie ochronne zaprojektowane do automatycznego przerywania prądów zwarciowych i przeciążeń, chroniące sprzęt i system zasilania.

Odłącznik: Urządzenie operacyjne i zabezpieczające służące do zapewnienia widocznej izolacji i przełączania znamionowych prądów obciążenia w normalnych warunkach.

2. Możliwość przerwania

Wyłącznik automatyczny: Zdolny do przerywania wysokich prądów zwarciowych.

Odłącznik: nie może przerywać prądów zwarciowych; wytrzymuje prądy zwarciowe tylko przez ograniczony czas, aż wyłącznik usunie zwarcie.

3. Sekwencja operacyjna

W typowym systemie oba urządzenia współpracują ze sobą:

Podczas rozłączania: najpierw otwiera się wyłącznik, aby zatrzymać przepływ prądu, następnie otwiera się odłącznik, aby zapewnić bezpieczną izolację.

Podczas podawania napięcia: najpierw zamyka się odłącznik, a następnie wyłącznik.

4. Projekt i koszt

Wyłącznik automatyczny: bardziej złożony, wyposażony w technologię gaszenia łuku (próżnia, SF₆ itp.), co skutkuje wyższymi kosztami.

Odłącznik: prostsza konstrukcja mechaniczna, dzięki czemu jest bardziej ekonomiczny w celach izolacyjnych.

Za ochronę systemu elektroenergetycznego odpowiedzialne są wyłączniki automatyczne, natomiast rozłącznik izolacyjny średniego napięcia 11KV zapewnia bezpieczeństwo ludzi i sprzętu zapewniając niezawodną izolację galwaniczną.

Jak wybrać odpowiedni rozłącznik izolacyjny średniego napięcia 11KV?

Wybierając odpowiedni model, należy wziąć pod uwagę:

Napięcie znamionowe (11kV / 12kV)

Prąd znamionowy (630A / 1250A)

Typ instalacji (RMU, GIS, AIS)

Warunki środowiskowe (wilgoć, kurz, temperatura)

Wymóg rozwiązań przyjaznych dla środowiska (wolnych od SF₆).

W przypadku podstacji kompaktowych zalecane są rozwiązania w izolacji gazowej lub rozwiązania przyjazne dla środowiska.

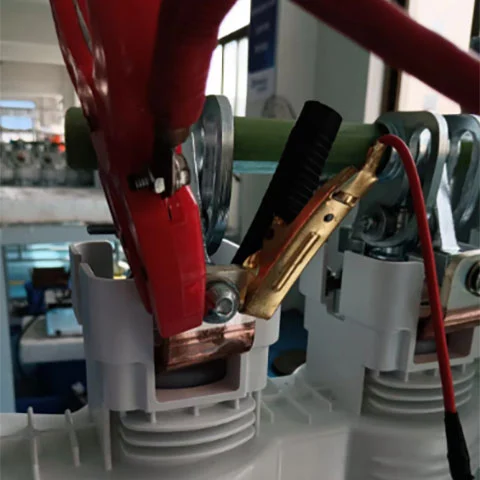

Zapewnienie jakości i testowanie

Cotenele wdraża ścisłą kontrolę jakości podczas całej produkcji:

Badania typu i badania rutynowe

Testowanie wysokiego napięcia

Inspekcja fabryczna i opcjonalna weryfikacja przez stronę trzecią

Wszystkie produkty są zgodne z normami ISO9001, ISO14001 i ISO45001.

Często zadawane pytania

1.Co to jest rozłącznik izolacyjny średniego napięcia 11KV?

Rozłącznik to urządzenie przełączające, które w położeniu otwartym zapewnia izolację oprócz standardowych funkcji przełączania. Został zaprojektowany do przenoszenia, wytwarzania i wyłączania znamionowych prądów obciążenia w normalnych warunkach pracy.

2.Jak działa rozłącznik?

W stanie zamkniętym prąd znamionowy przepływa przez główne styki izolacyjne. Aby przerwać prąd obciążenia, styki te otwierają się jako pierwsze, przekazując prąd do komory przerywającej – takiej jak przerywacz próżniowy serii GSec i GSec Air – gdzie prąd zostaje przerwany. Podczas zamykania styki izolacyjne zamykają obwód przed zamknięciem jednostki przerywającej.

3.Co odróżnia wyłącznik próżniowy od rozłącznika?

Główną różnicą jest zdolność ochronna: wyłącznik próżniowy może usuwać prądy zwarciowe, aby chronić sprzęt zasilający. ale rozłącznik nie jest używany do przerywania prądów zwarciowych. Jego najważniejszą funkcją jest zapewnienie bezpiecznej izolacji po otwarciu obwodu, umożliwienie prowadzenia prac na odłączonym odcinku oraz zapewnienie izolacji od części pod napięciem.

4.Czy Cotenele oferuje różne typy rozłączników?

Tak, Cotenele ma dwie główne klasyfikacje:
Rozłączniki izolowane powietrzem, stosowane do sekcjonowania kabli, przełączania transformatorów i silników w podstacjach dystrybucji wtórnej oraz do zasilania obwodów, transformatorów i sieci głównych pierścieniowych.
Rozłączniki w izolacji gazowej, te rozłączniki posiadają cechy bezobsługowej technologii SF6 lub bez SF6, oferują wysoką wydajność, niezawodność i długą żywotność w kompaktowym rozmiarze.

5. Czy rozłączniki Cotenele są łatwe w utrzymaniu?

Tak. Produkty Cotenele są dostarczane ze szczegółowymi instrukcjami obsługi i konserwacji firmy Cotenele, a także kompleksowym wsparciem w zakresie części zamiennych i akcesoriów.

6. Do czego służą rozłączniki obciążenia w izolacji powietrznej Cotenele stosowane w pomieszczeniach zamkniętych?

Stosowane są w rozdzielnicach zamkniętych średniego napięcia, jednostkach głównych pierścieniowych i kompaktowych podstacjach transformatorowych. Nasze rozłączniki obciążenia charakteryzują się niezawodną kontrolą prądu przeciążeniowego i jego napięć do 40,5 kV i prądów do 1250 A.

7. W jaki sposób przełączniki Cotenele poprawiają jakość i niezawodność zasilania?

Umożliwiają dużą liczbę operacji wyłączania przy prądzie znamionowym i wytrzymują prądy zwarciowe do 31,5 kA przez 1 sekundę. W zestawie znajduje się uziemnik ze zdolnością załączania, a działanie jest zapewnione w szerokim zakresie temperatur, co przyczynia się do stałej wydajności i niezawodności systemu.

8. Dlaczego przełączniki Cotenele są uważane za bezpieczne i niezawodne?

Stosowane w połączeniu z bezpiecznikami ograniczającymi prąd zapewniają pełną ochronę i bezpieczne przerwanie prądów zwarciowych. Nasze przełączniki zapewniają widoczną przerwę izolacyjną i spełniają wymagania klasy 2 normy IEC 62271-304

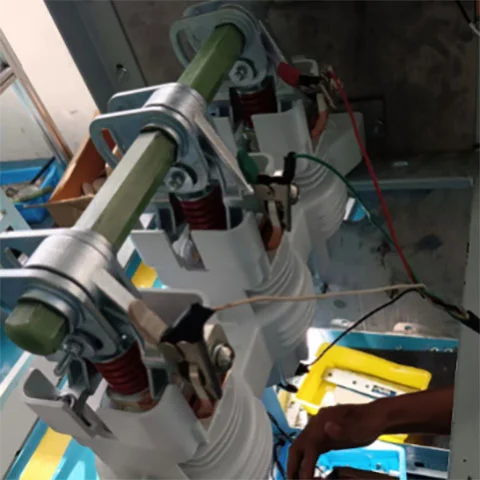

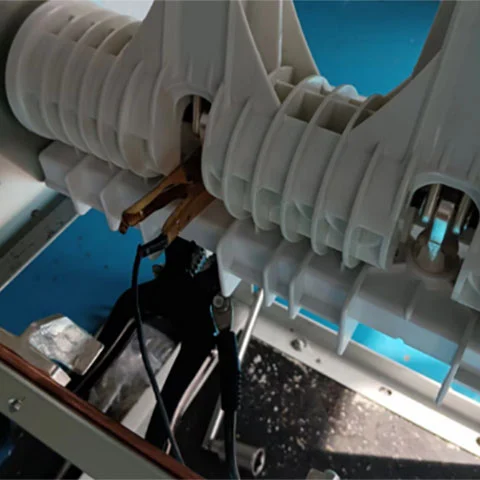

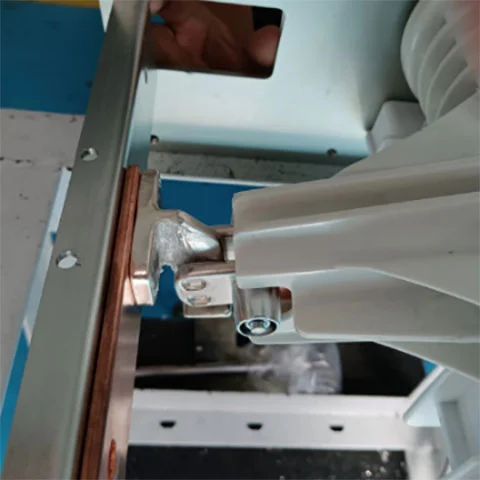

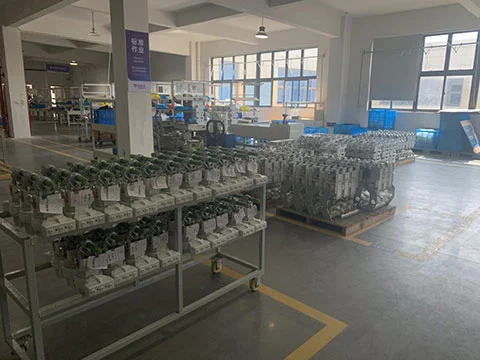

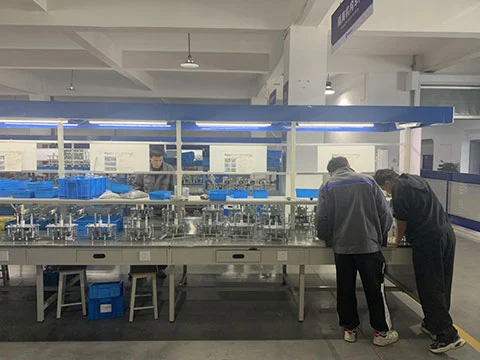

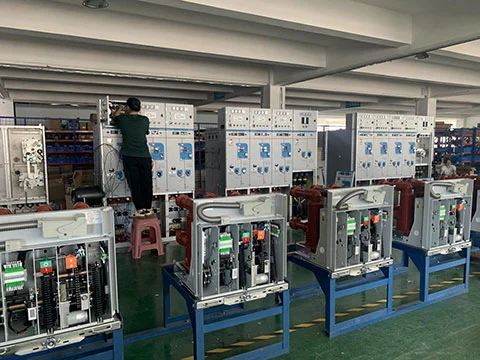

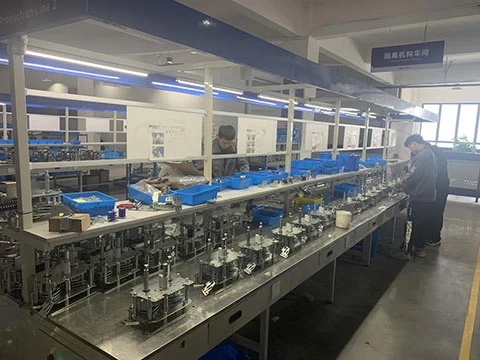

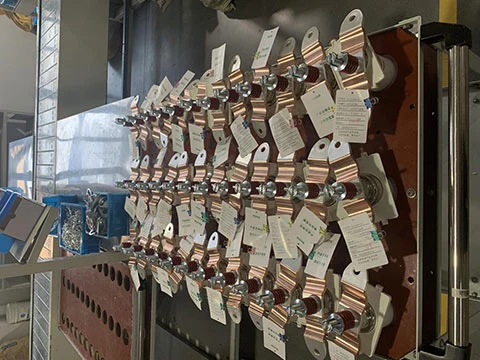

Nasza fabryka

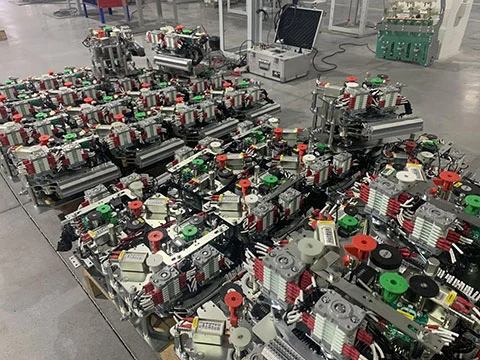

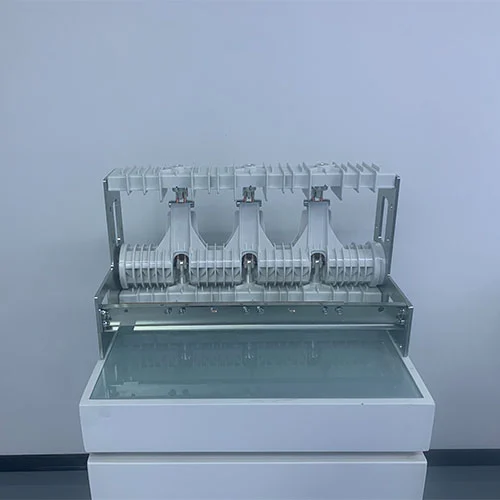

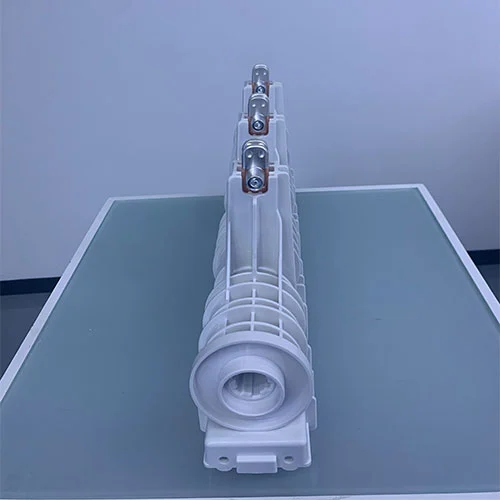

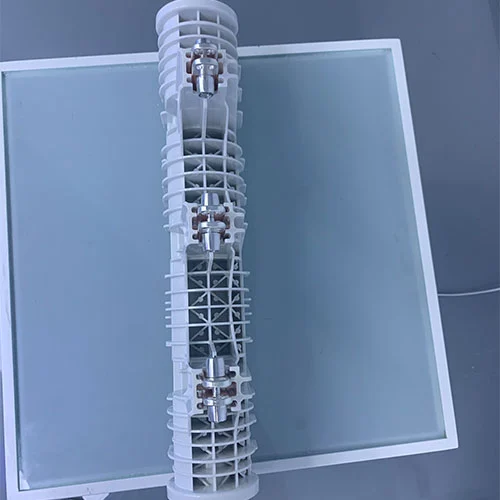

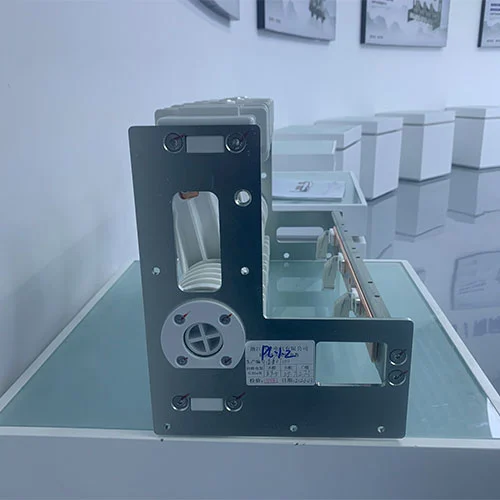

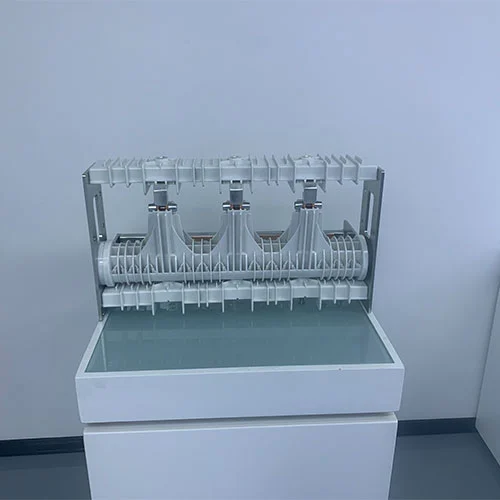

Pokaz produktów
